QuickMeshについて

QuickMeshは工学シミュレーションにおける計算格子ユーティリティソフトウェアです。

有限要素法による構造解析や有限体積法による流体解析等で用いられる計算格子(メッシュ、グリッド)の作成、可視化、品質の評価、細分化、格子タイプの変換等を行うことができ、汎用のメッシュジェネレータと解析ソルバーの橋渡しとして使われることを想定しています。

QuickMeshでは単純な2次元の構造格子から複雑形状の任意多面体格子まで幅広く扱うことができ、多様な解析ソルバーの格子ファイルに対応したインポートとエキスポート機能を備えています。QuickMeshはマルチプラットホームに対応したデスクトップアプリケーションとして、また、計算サーバやスーパコンピュータにおいては、コマンドラインツールとして使用することもできます。研究用途から大規模な設計向けのシミュレーション解析まで、計算格子が必要となるシーンで役立つ機能を多く備えており、作業の効率化に貢献できることを願っています。

ユーザーガイドについて

最初の「機能概要」において、QuickMeshが備えている機能一覧と対応している入出力フォーマットについて概説します。「インストールガイド」では、プラットホーム別にQuickMeshのインストール方法とライセンスの設定、起動までの操作手順を説明します。次の「プログラムの構成」では、QuickMeshのメニュー構成について概説し、基本操作ガイドにおいて、格子の表示に関する操作方法を説明します。

操作手順、ユーザーガイドの内容などでご不明な点があれば、下記メールアドレスまでお問合せください

1. 機能概要

1.1. 格子の種類

  • 構造格子

    • 2次元, 3次元, シングルブロック, マルチブロック

  • 非構造格子  2次元, 3次元

    • 要素(セル)形状

      • 三角形, 四角形

      • 四面体, 五面体(プリズム, ピラミッド), 六面体

      • ハイブリット格子

      • 任意多面体

    • 高次精度要素

  • ポリゴンメッシュ

    • 三角形, 四角形, 任意多角形

1.2. ファイルフォーマット

流体解析

Fluent, OpenFOAM, STAR-CD, SU2, CFX, CRUNCH, LS-FLOW, FaSTAR, CGNS, PLOT3D

構造解析

NASTRAN, ABAQUS, ANSYS, MARC, LS-DYNA, ADVENTURE

プリポストシステム

Tecplot, ParaView, Gambit, FieldView, AVS, gmsh, EnSight, I-deas, Medit

ポリゴンメッシュ

STL, 3DS MAX, AutoCAD 3D Face, Wavefront, Stanford Triangle Format, GNU Triangulated Surface, Object File Format

1.3. 表示機能

  • 表面格子のシェイドイメージ、隠線表示、ワイヤフレーム

  • 断面格子形状の表示

  • 平面による格子断面の表示

  • シュリンク表示

  • 一部の拡大

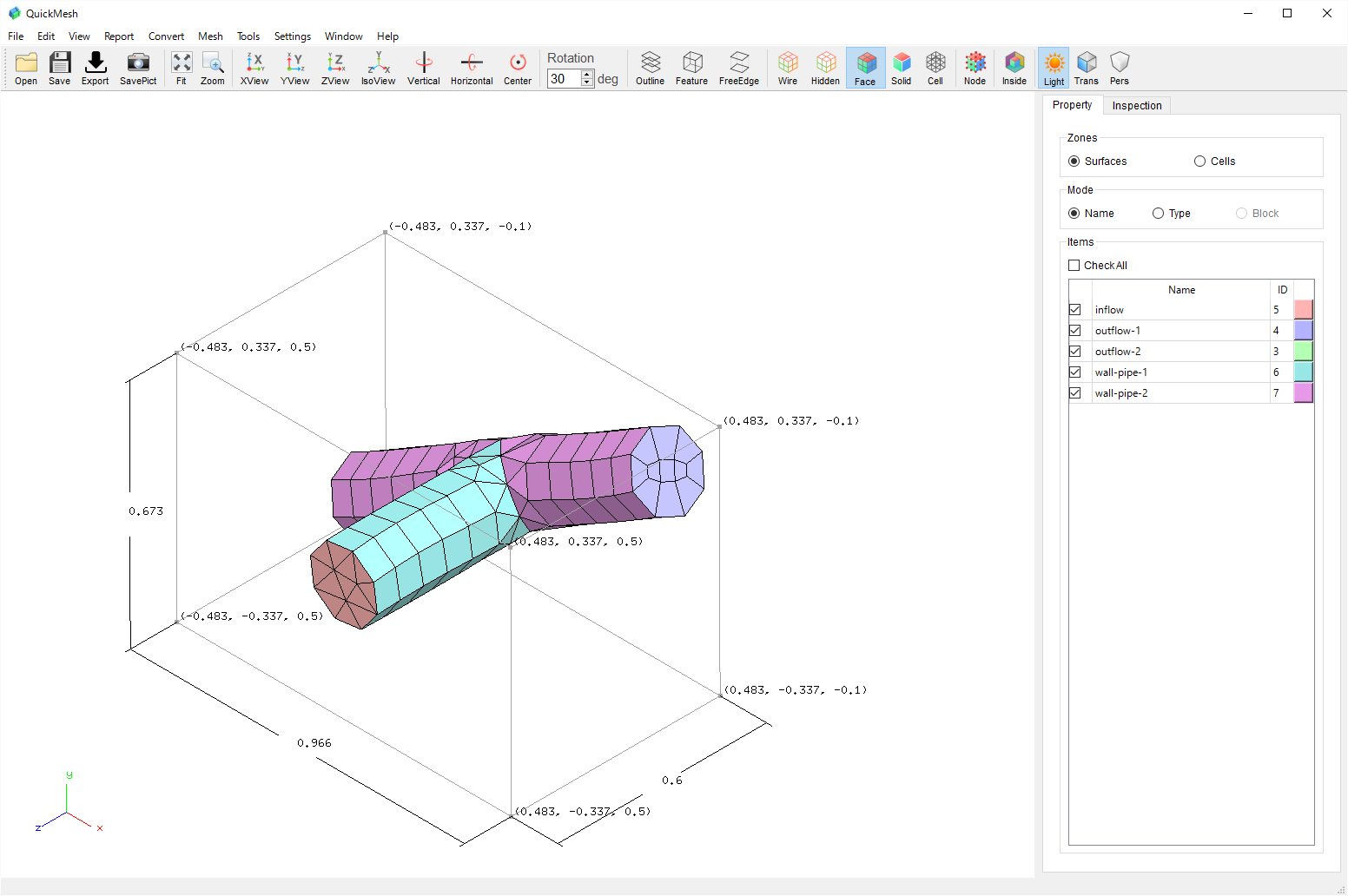

  • バウンディングボックスとその寸法の表示

  • ノードとセルIDの表示

  • ノード座標の表示

  • ノード間の距離

  • レポート機能

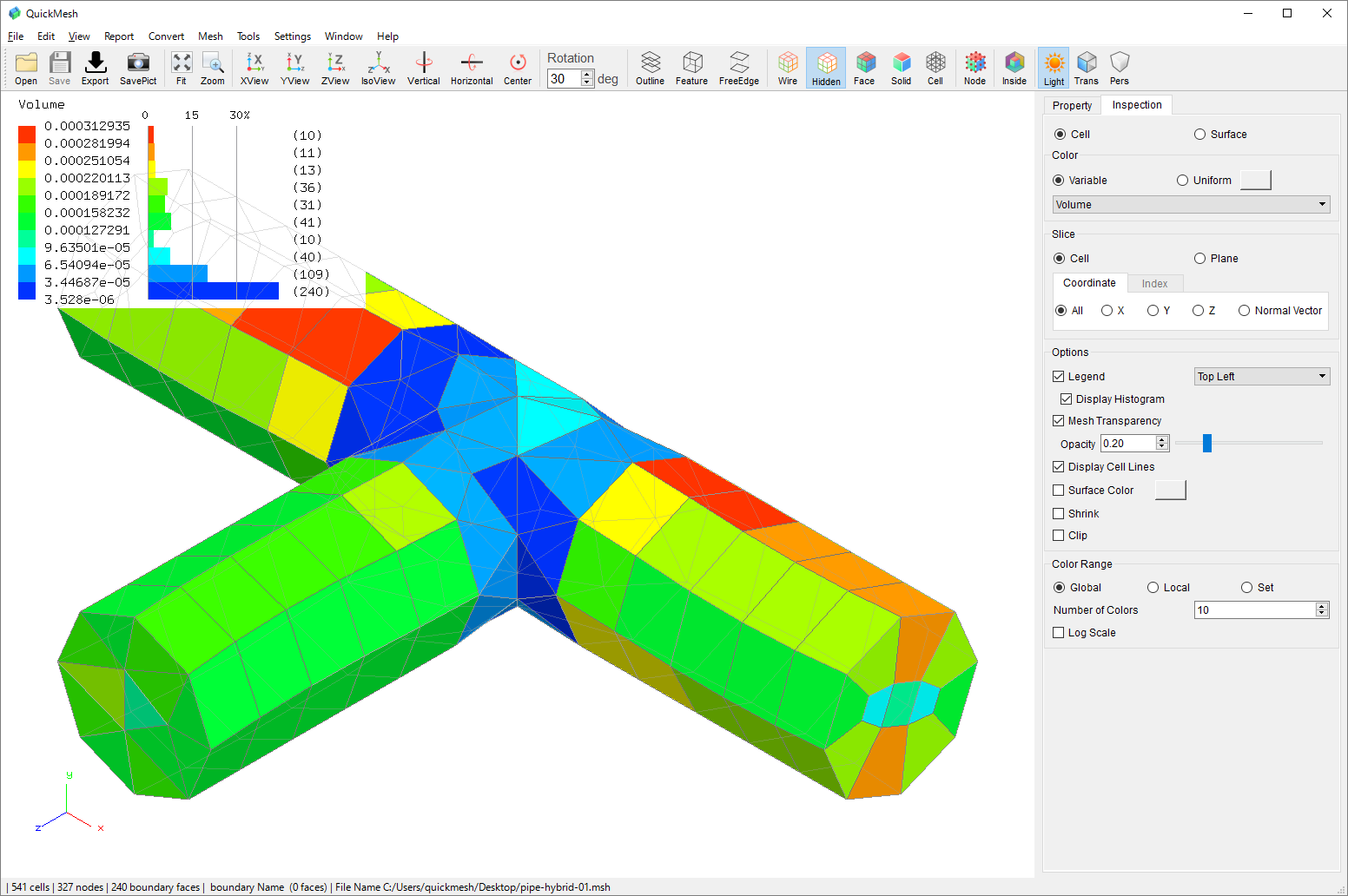

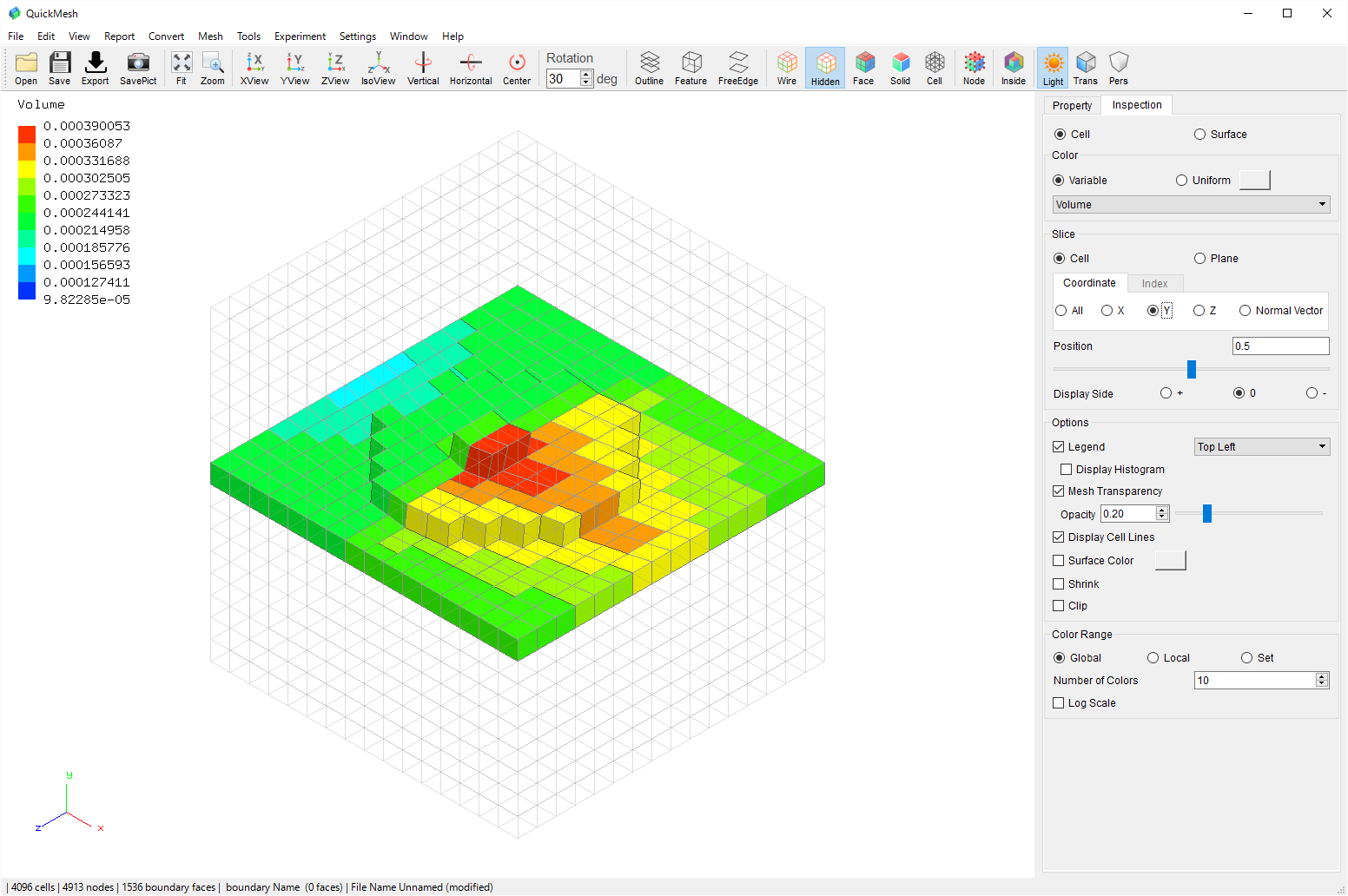

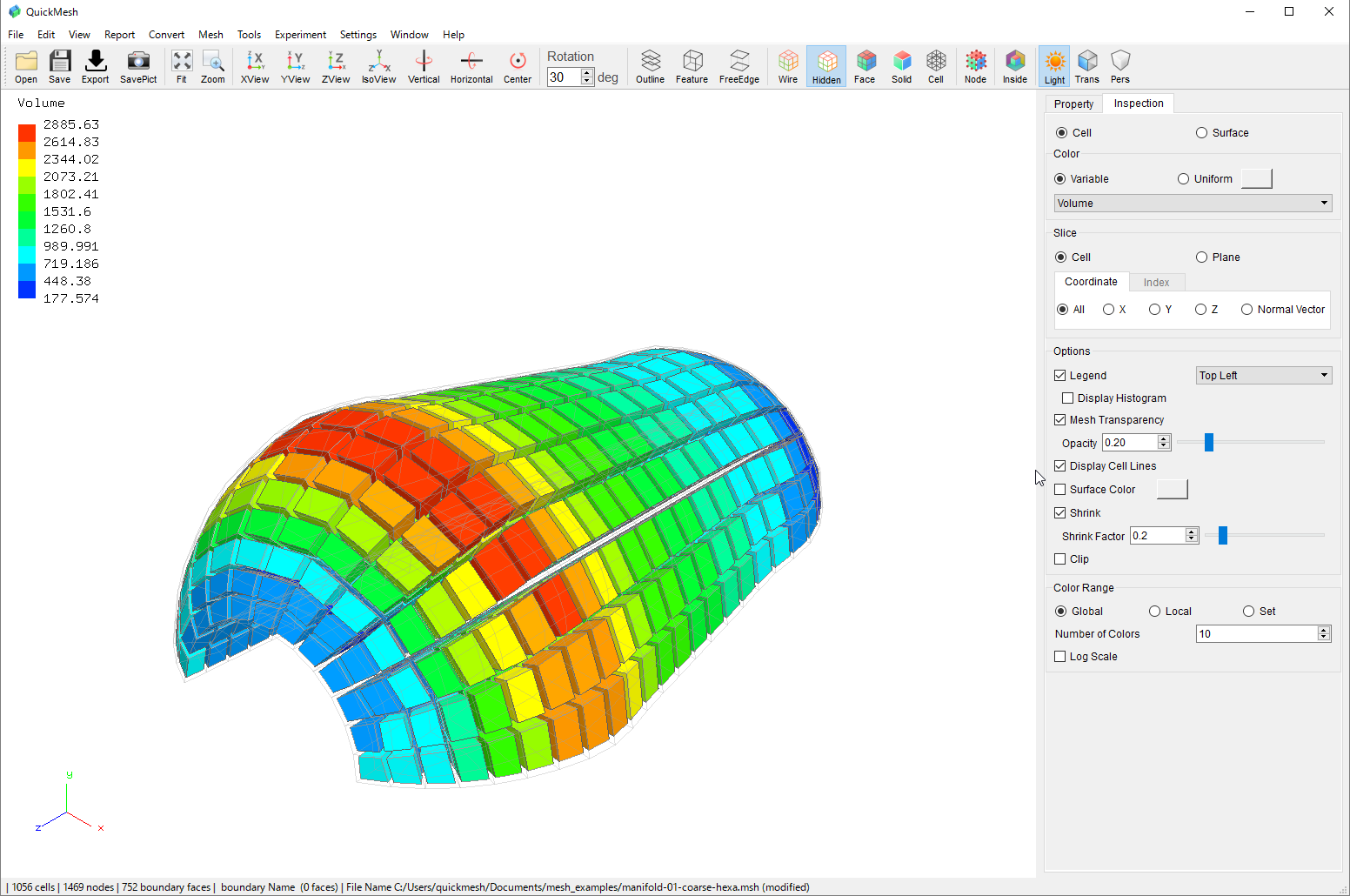

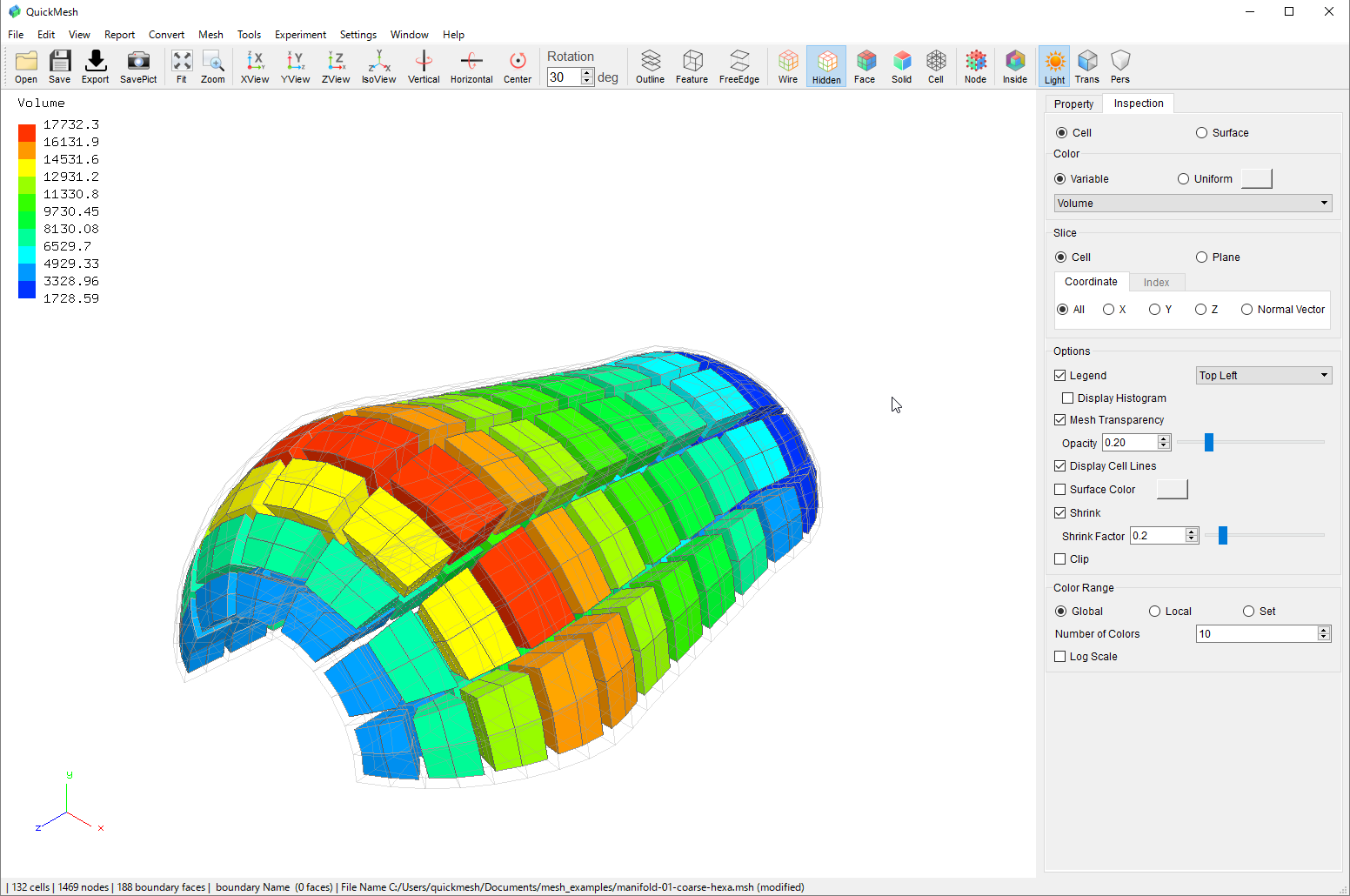

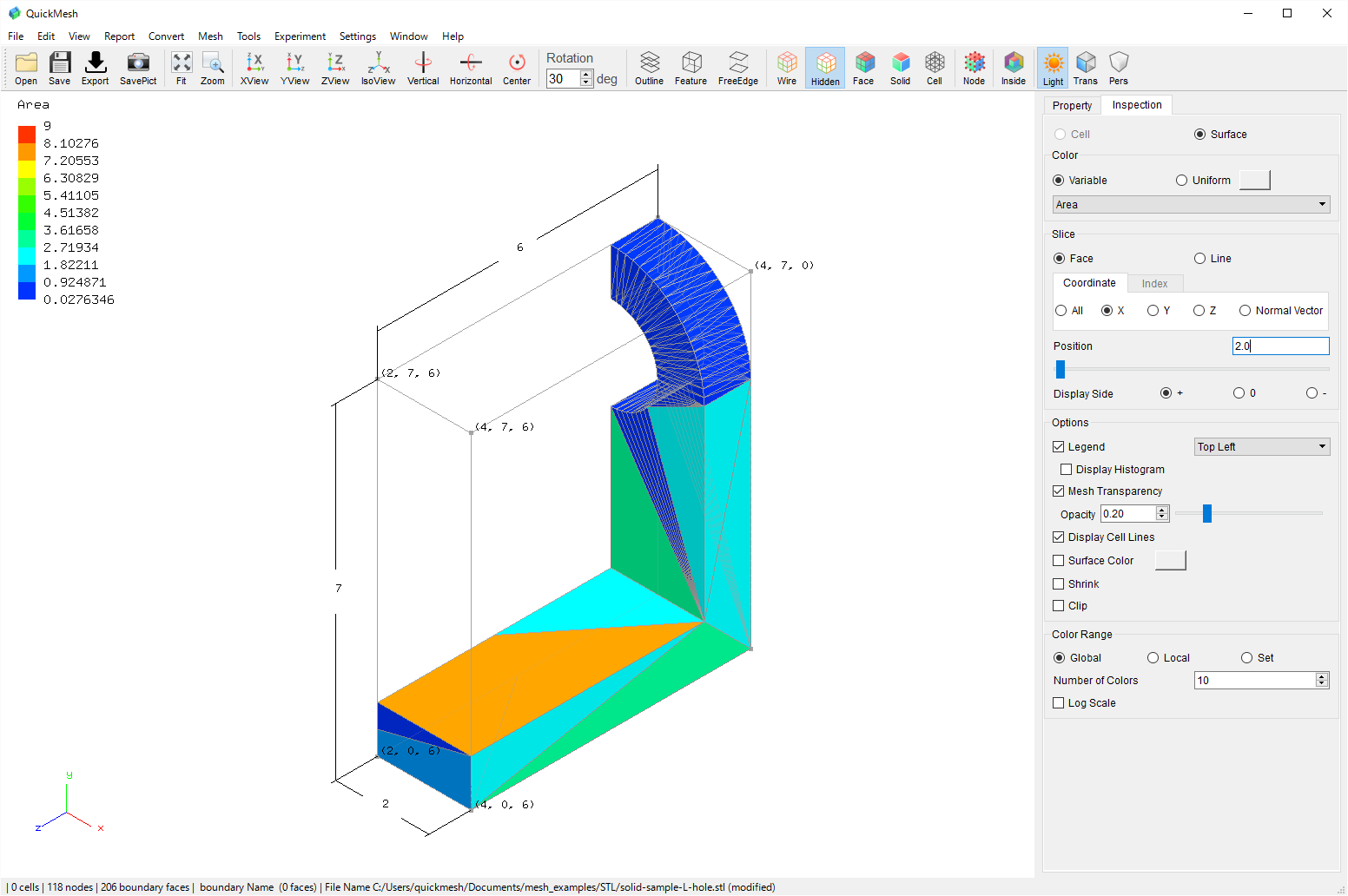

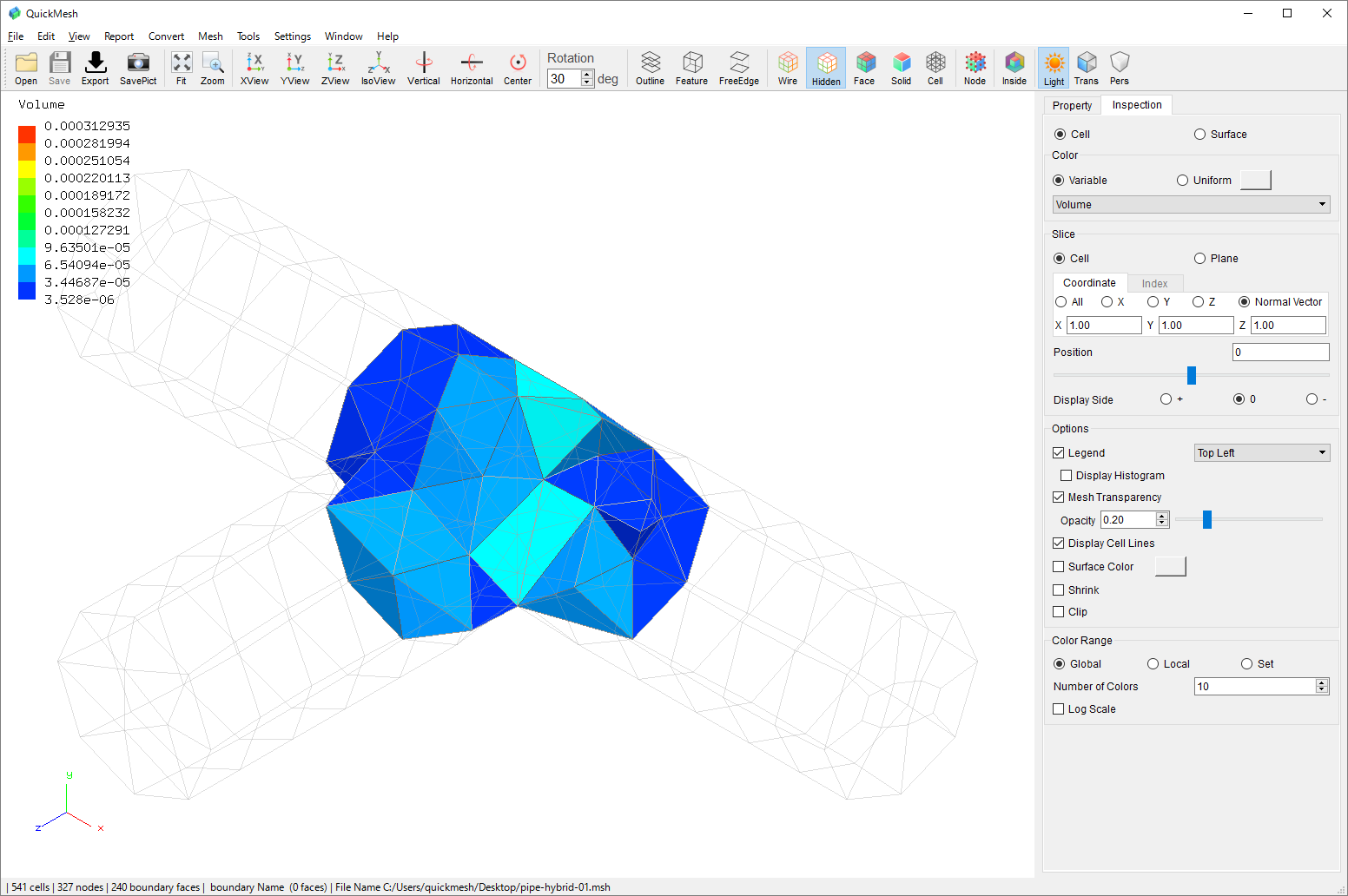

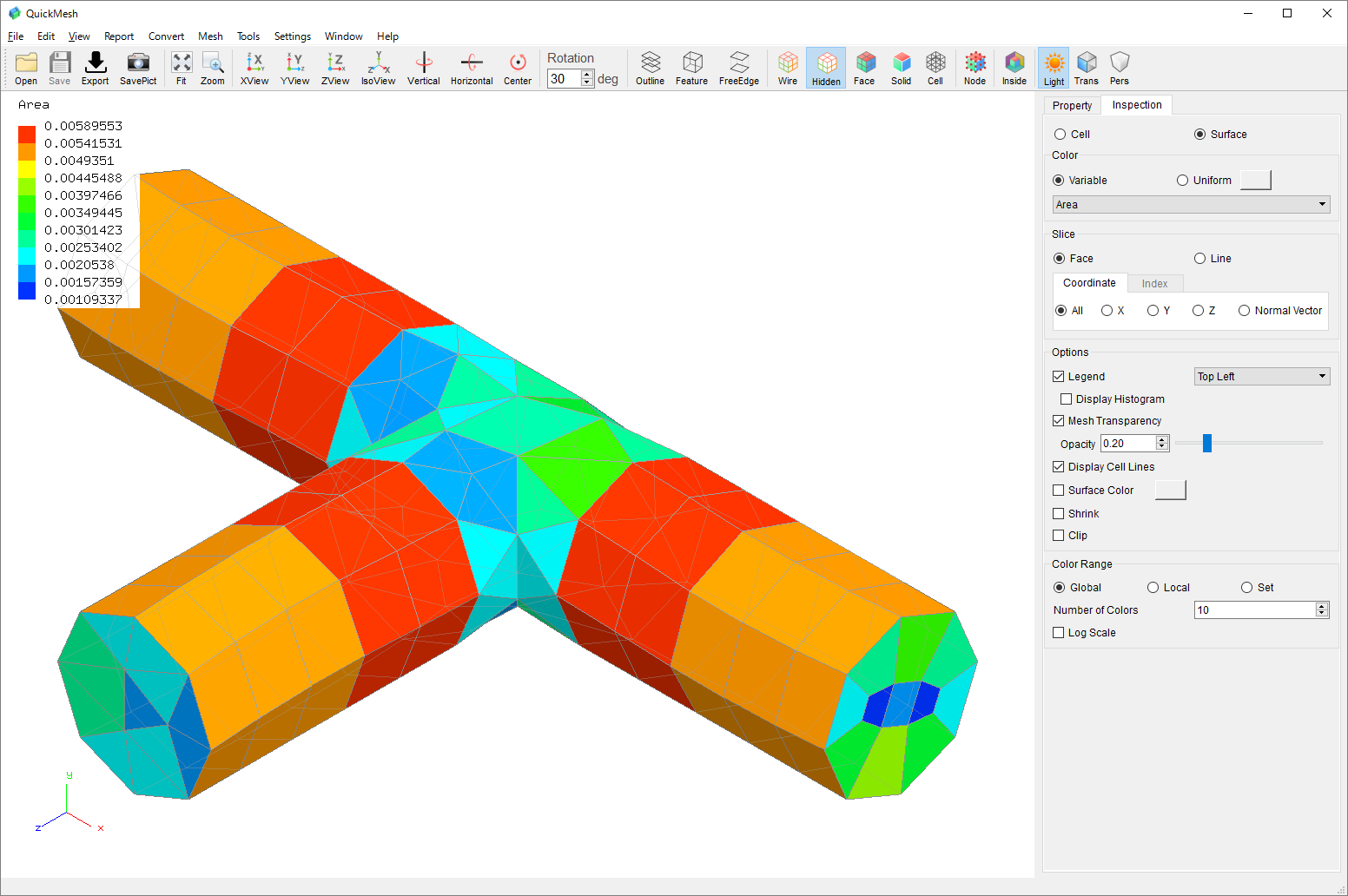

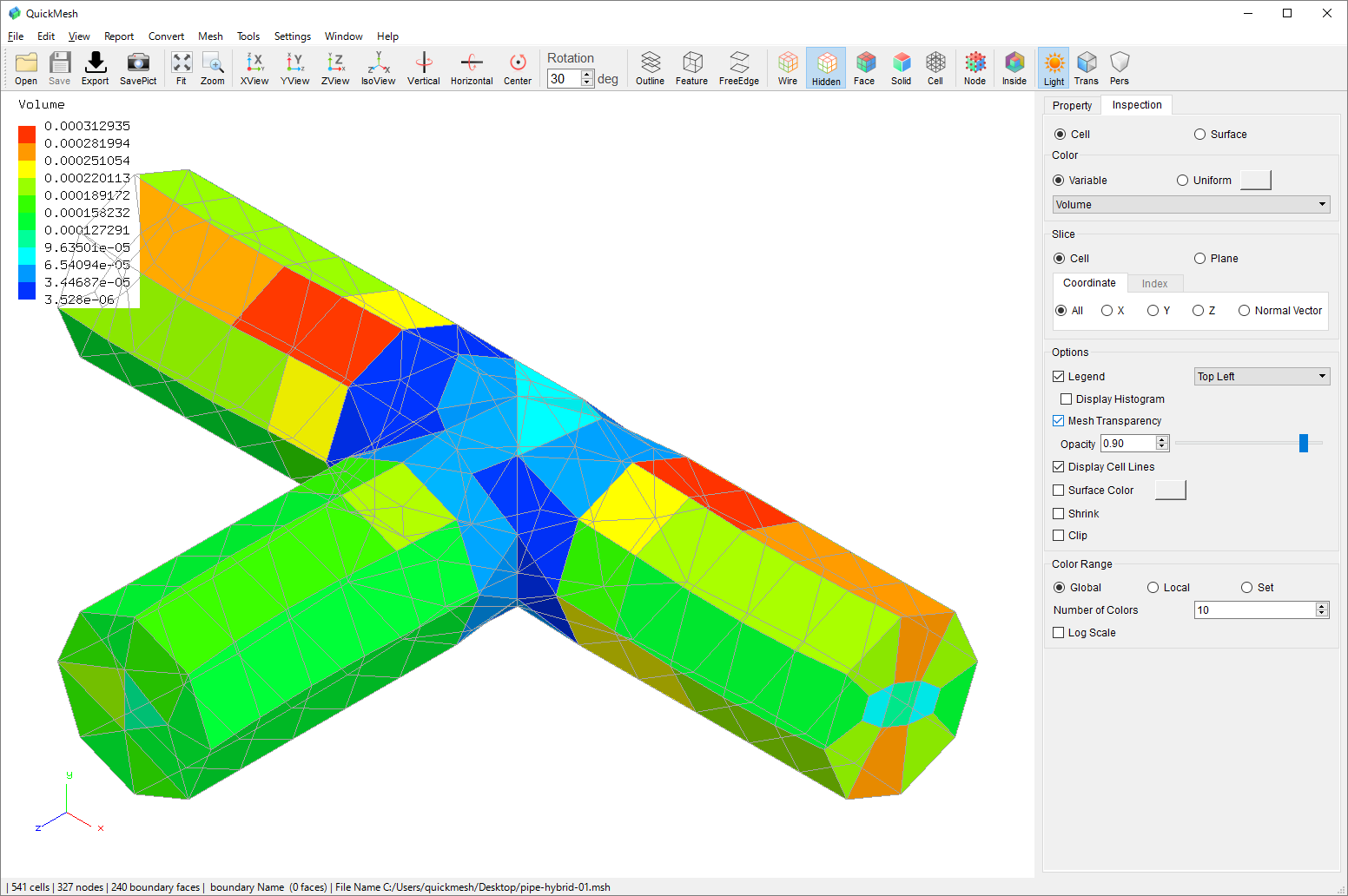

1.4. 格子品質の評価

  • 評価基準による色分け

  • 評価基準一覧

  • ヒストグラム

  • クリッピング

1.5. 編集機能

  • 境界面パッチの分割とマージ

  • 境界面タイプと名前の変更

  • セルゾーン(要素プロパティ)の分割とマージ

  • セルゾーン(要素プロパティ)タイプと名前の変更

  • 共有座標点のマージ

  • 境界層セルの生成と修正

  • 境界面の引き延ばし

  • 選択部分の削除

  • 格子のアペンド

  • 表面格子データへのフィッティング

1.6. 細分化と最適化

  • 等分割による細分化

  • 格子形状の最適化

  • スムージング

1.7. 格子生成

  • 格子構造の生成

  • 四面体非構造格子の生成

  • 2次元格子の生成

  • 簡易形状の自動格子生成

1.8. 対応プラットフォーム

  • Windows7、Windows8、Windows10(64bit版のみ)

  • Mac OS-X 10.5以降

  • Linux

2. インストールガイド(Windowsでのインストールから起動まで)

2.1. インストーラ

install start.png

インストーラの圧縮ファイルとライセンスファイルをデスクトップ等に準備します

install extract.png

インストーラの圧縮ファイルをマウスの右ボタンでクリックし、メニューから「すべて展開」を選択します。

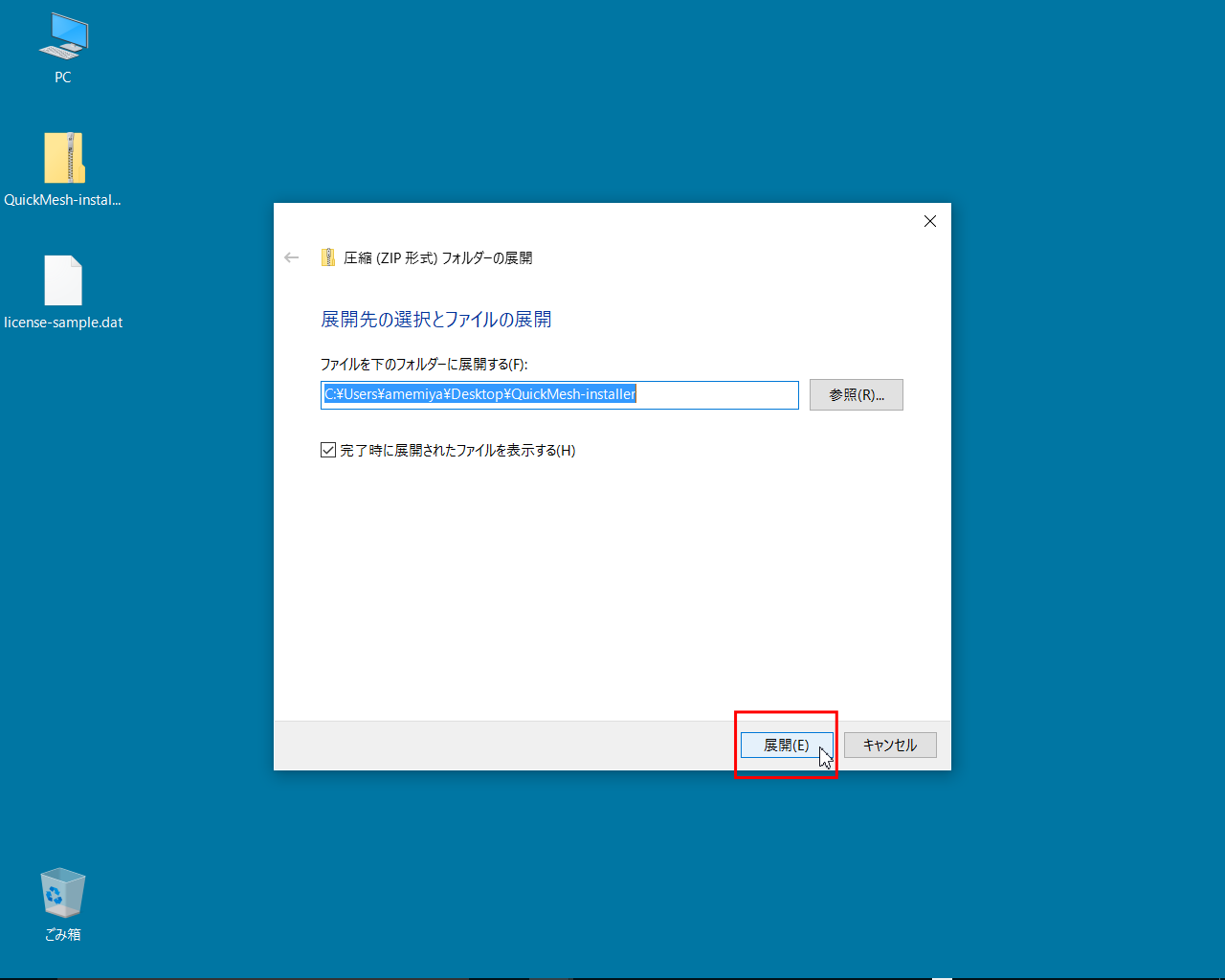

install select folder.png

展開先のフォルダを指定して[展開ボタン] をクリックします。

install execute as admin.png

展開されたフォルダの中にある"setup.exe"を右クリックし、メニューから「管理者として実行」を選択します。

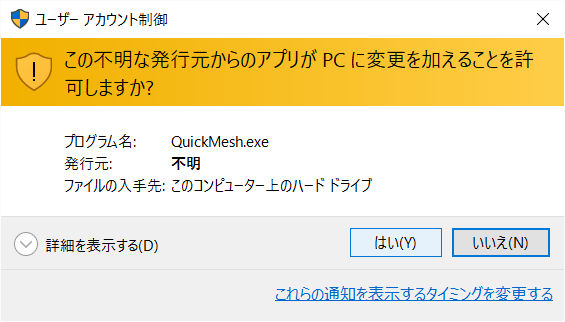

install user account controll.png

PCへの変更を確認するダイアログが表示された場合は「はい」をクリックします。

install welcome.png

インストーラが起動されたら、[Next>] ボタンをクリックします。

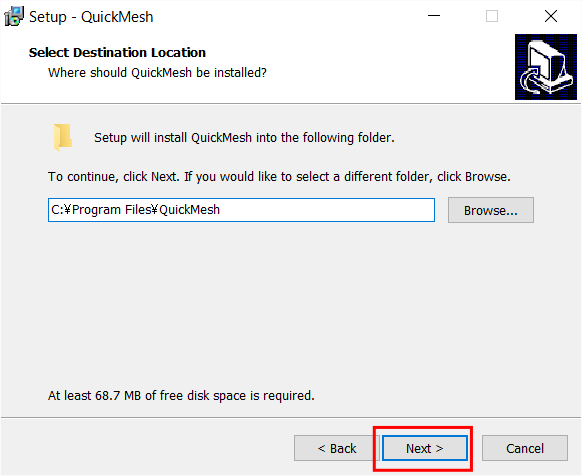

install select dest.png

インストール先のフォルダを指定し [Next>] ボタンをクリックします。

install select start m.png

[Next>] ボタンをクリックします。

install create a desktop.png

「Create a desktop icon」をクリックし✔を入れ、[Next>] ボタンをクリックします。

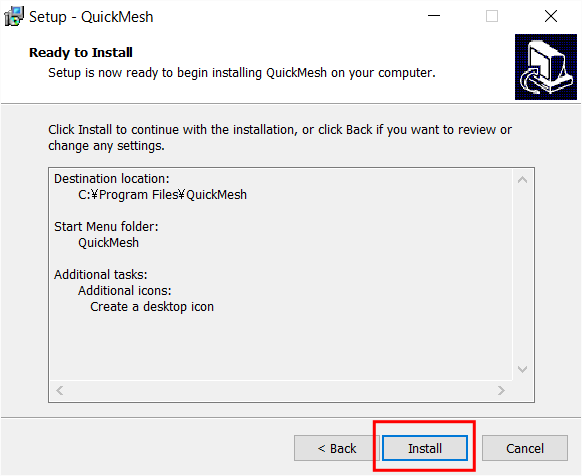

install ready to.png

インストーラが起動されたら、[Install] ボタンをクリックしま す。

install installing.png

インストール中の画面が表示されます。

install finish.png

[Finish] ボタンをクリックし、セットアップが完了します。

install execute as admin.png

“setup.exe” を右クリックし、メニューから「管理者として実行」を選択します。

install user account controll.png

PCへの変更を確認するダイアログが表示された場合は、[はい] をクリックします。

install no license file.png

「No license file」 のメッセージが表示されます。[Install License] ボタンをクリックします。

install license sample.png

「license-sample.dat」を選択して開きます。

install opne desktop.png

デスクトップのフォルダを開きます。

install license installed.png

ライセンスのインストールに問題がなければ図のようなダイアログが表示されるので [OK] をクリックします。

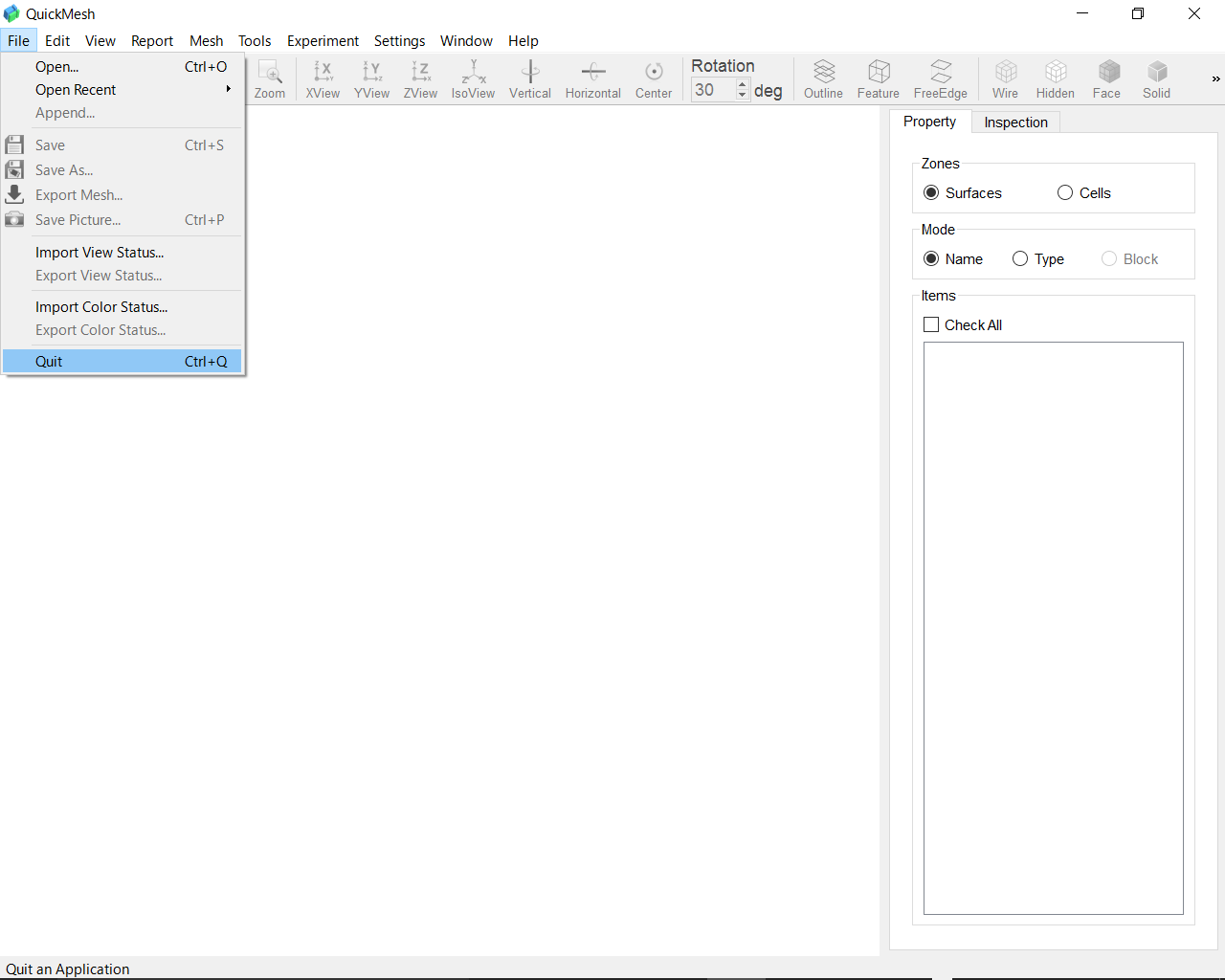

install quit.png

メニューバーからFile→Quitを選択してQuickMeshを終了します。

2.2. アーカイブ

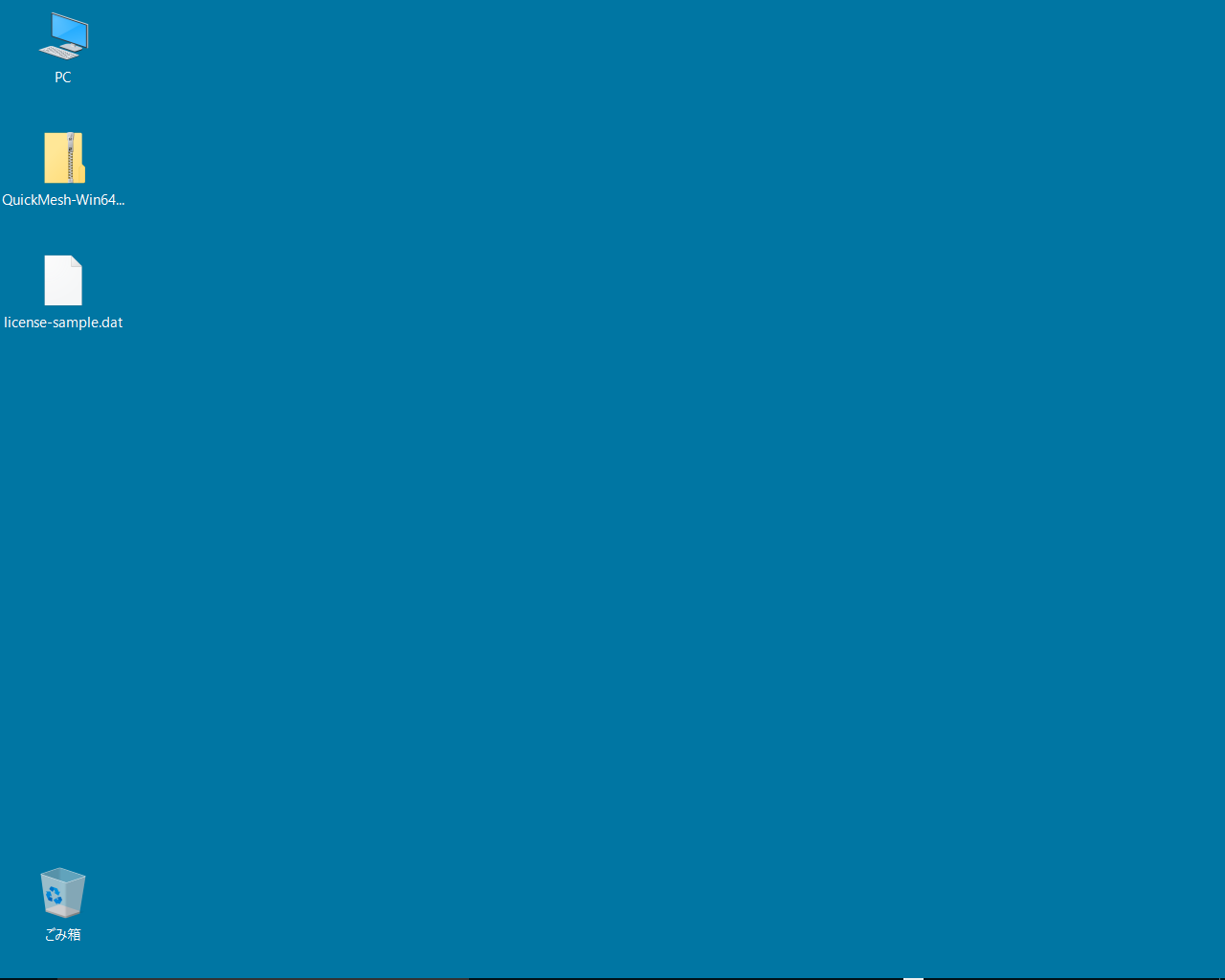

archive start.png

アーカイブファイルとライセンスファイルをデスクトップ等に準備します。

archive extract.png

アーカイブファイルをマウスの右ボタンでクリックし、メニューから「すべて展開」を選択します。

archive scroll.png

展開先のフォルダを指定して [展開] ボタンをクリックします。

archive found exe.png

“QuickMesh.exe”が実行ファイルになります。

archive make shortcut.png

“QuickMesh.exe”を右クリックし、「ショートカットの作成」を選択します。

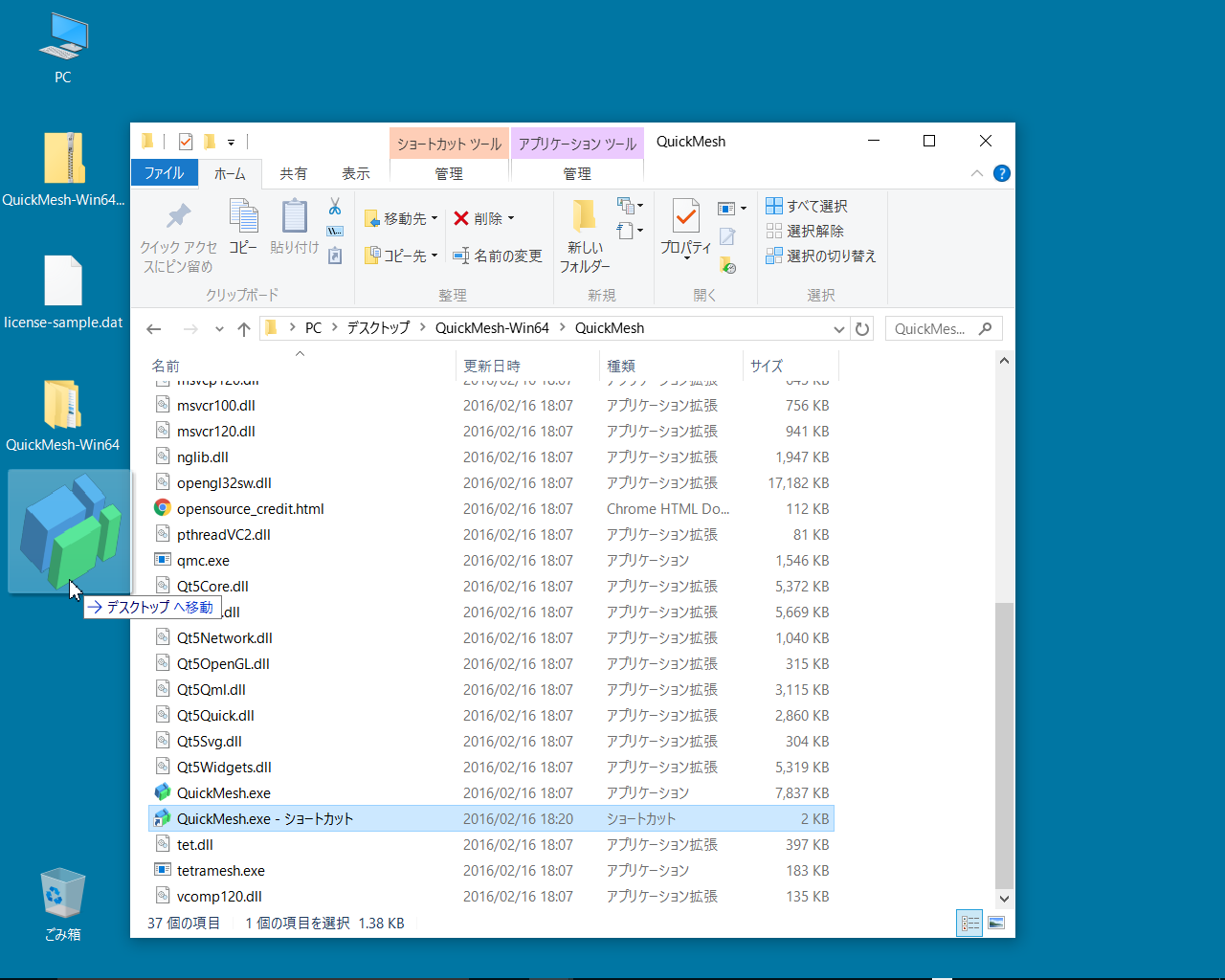

archive move shortcut.png

作成されたショートカットをドラッグしてデスクトップに移動させます。

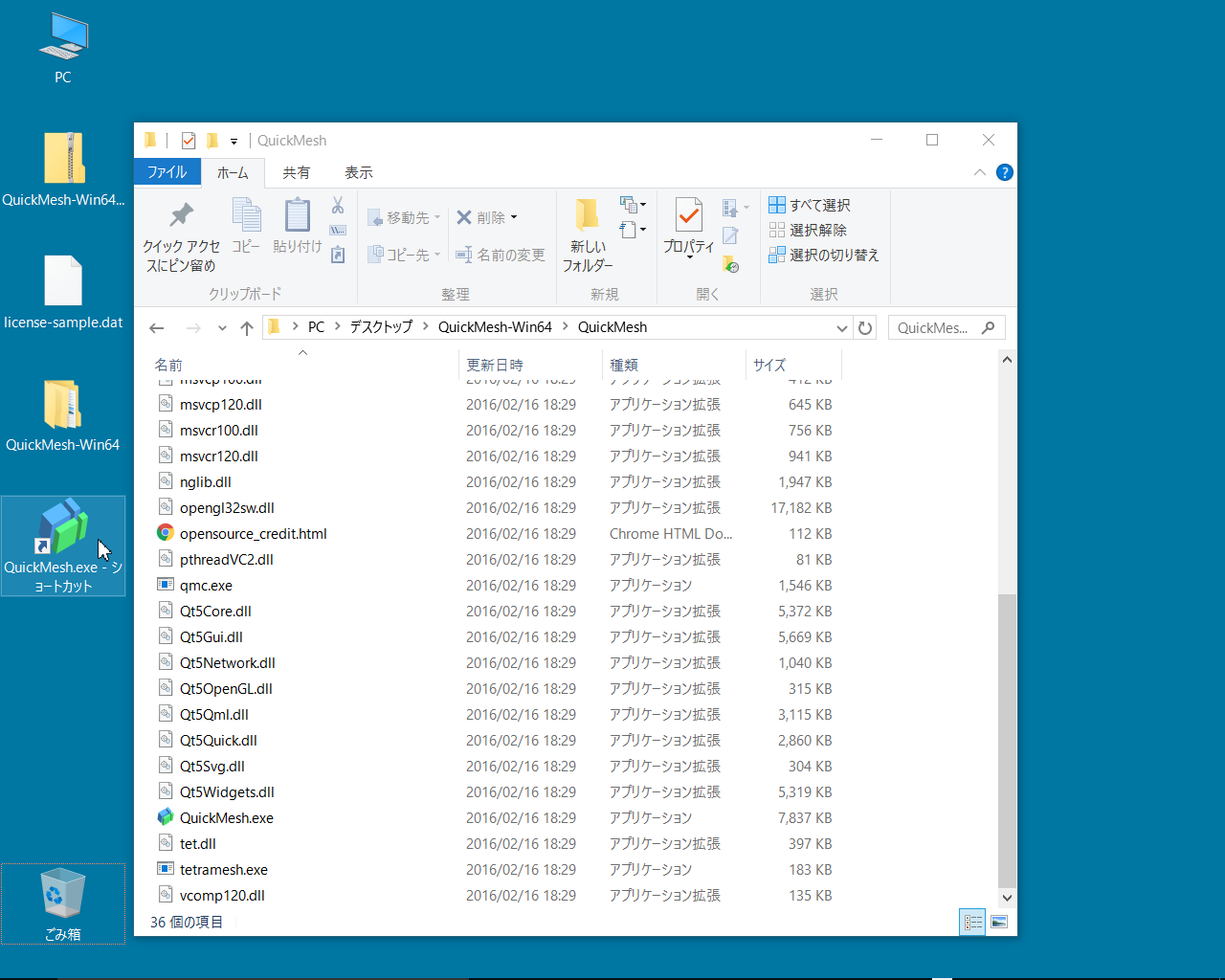

archive execute qm.png

実行ファイル(QuickMesh.exe)か、ショートカットをダブルクリックして起動させます。

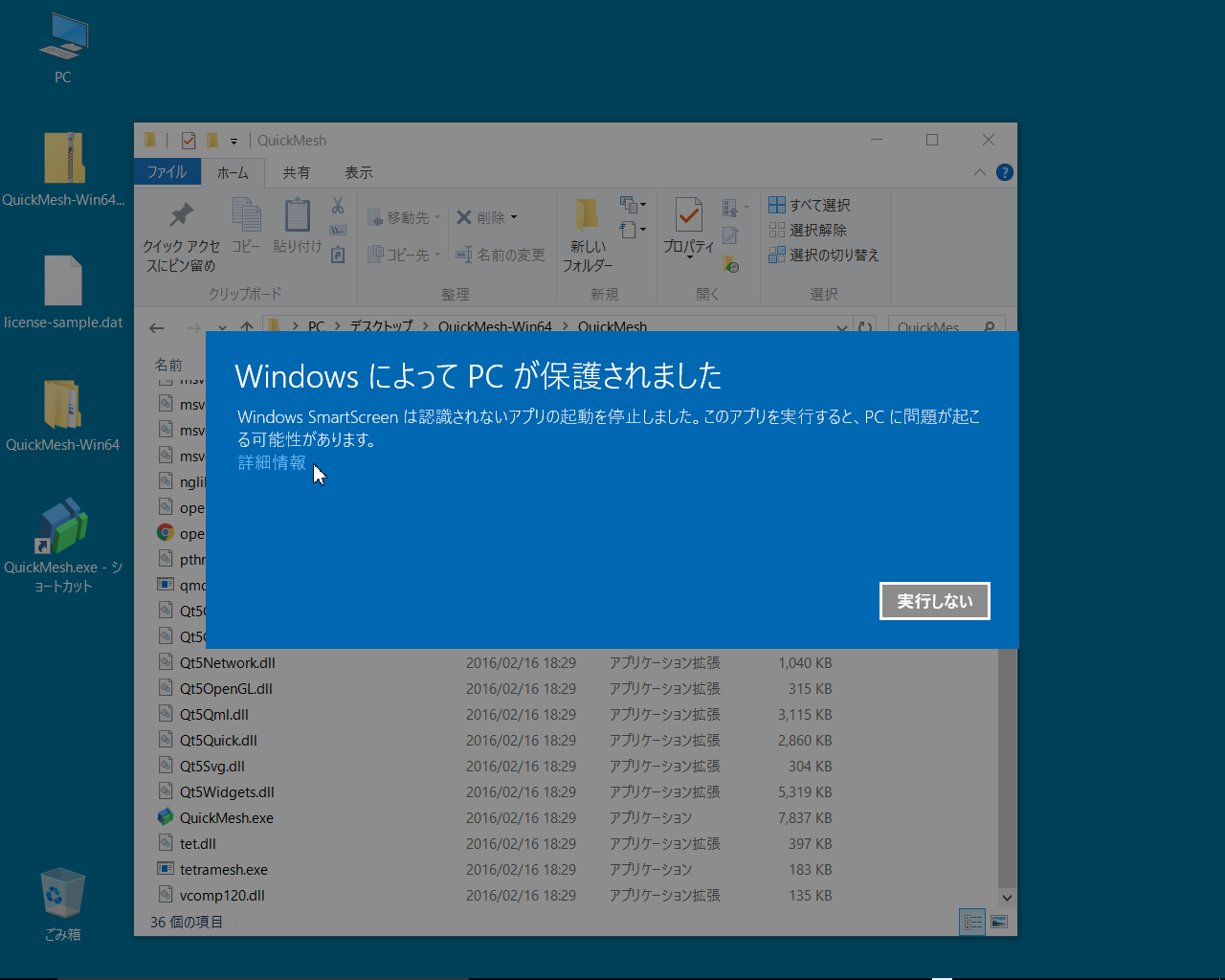

archive protection.png

図の画面が表示された場合は、[詳細情報] をクリックします。

archive accept.png

[実行] をクリックします。

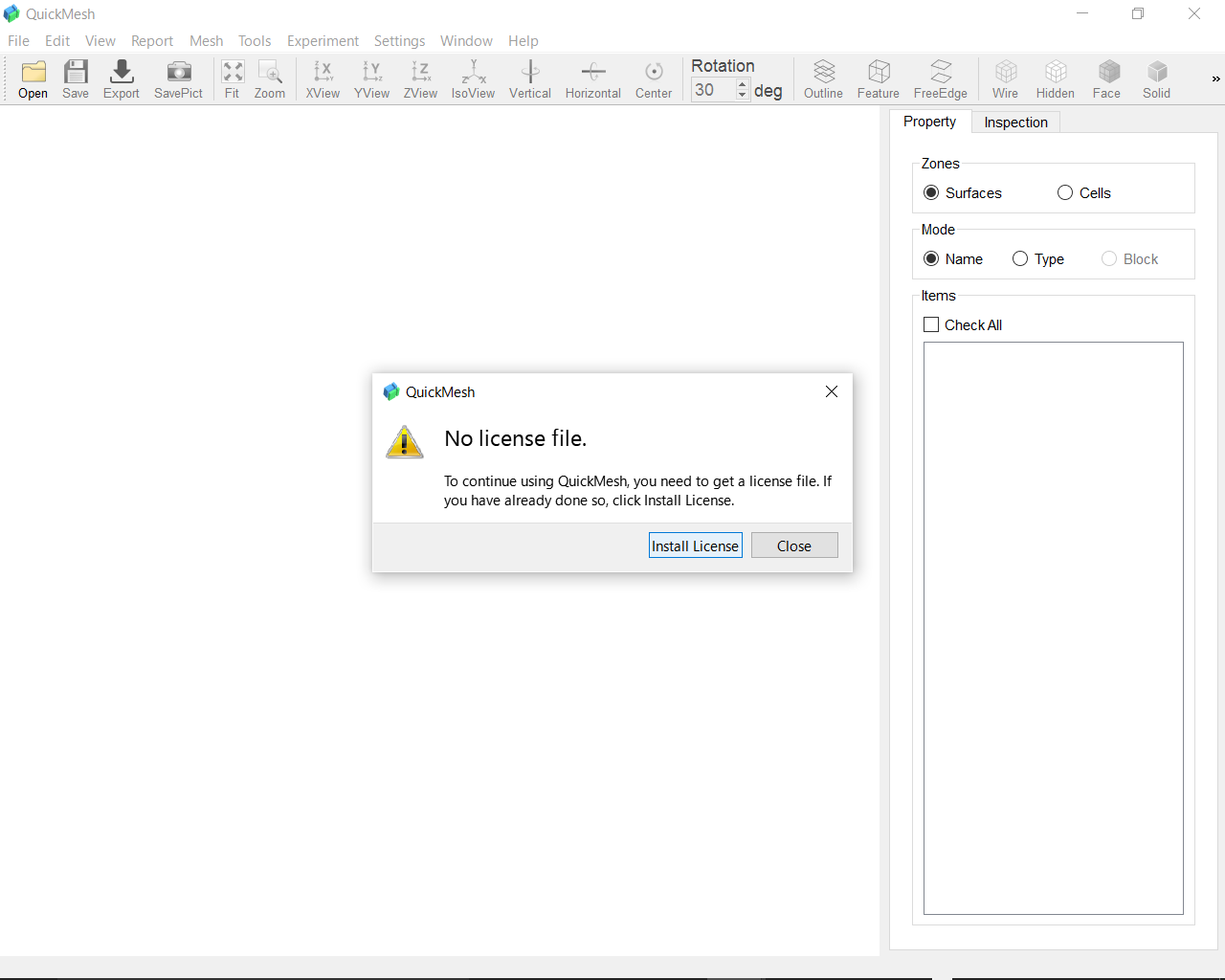

archive no license.png

QuickMeshの起動と同時に表示されるダイアログの[Install License] をクリックします。

archive select license folder.png

ファイルダイアログにてデスクトップ、あるいはライセンスファイルが保存してあるフォルダに移動します。

archive select license file.png

ライセンスファイルを選択して[開く] ボタンをクリックします。

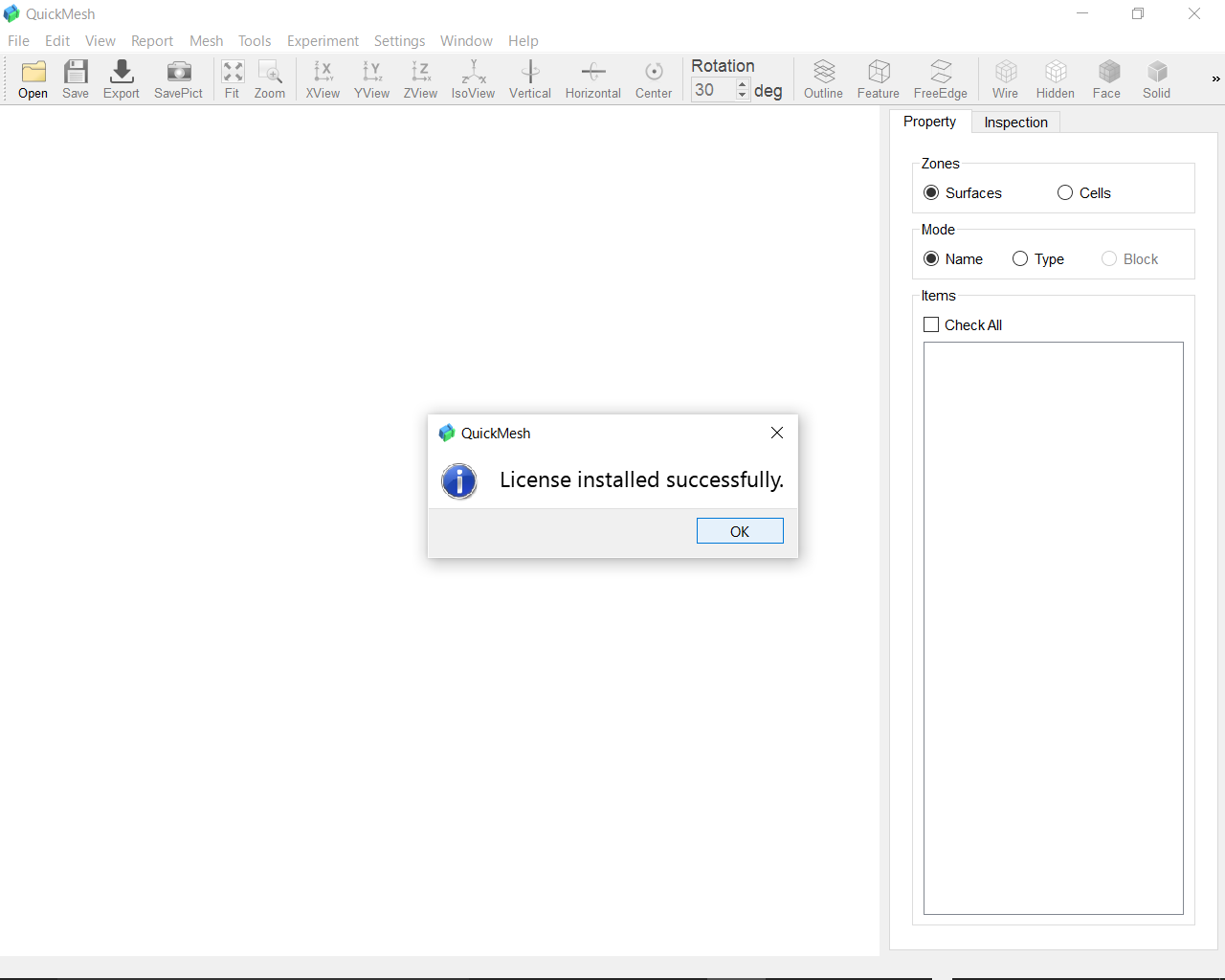

archive license installed.png

ライセンスのインストールに問題がなければ図のようなダイアログが表示されるので [OK] をクリックします。

archive quit qm.png

メニューバーからFile→Quitを選択してQuickMeshを終了します。

3. プログラムの構成

3.1. 画面構成

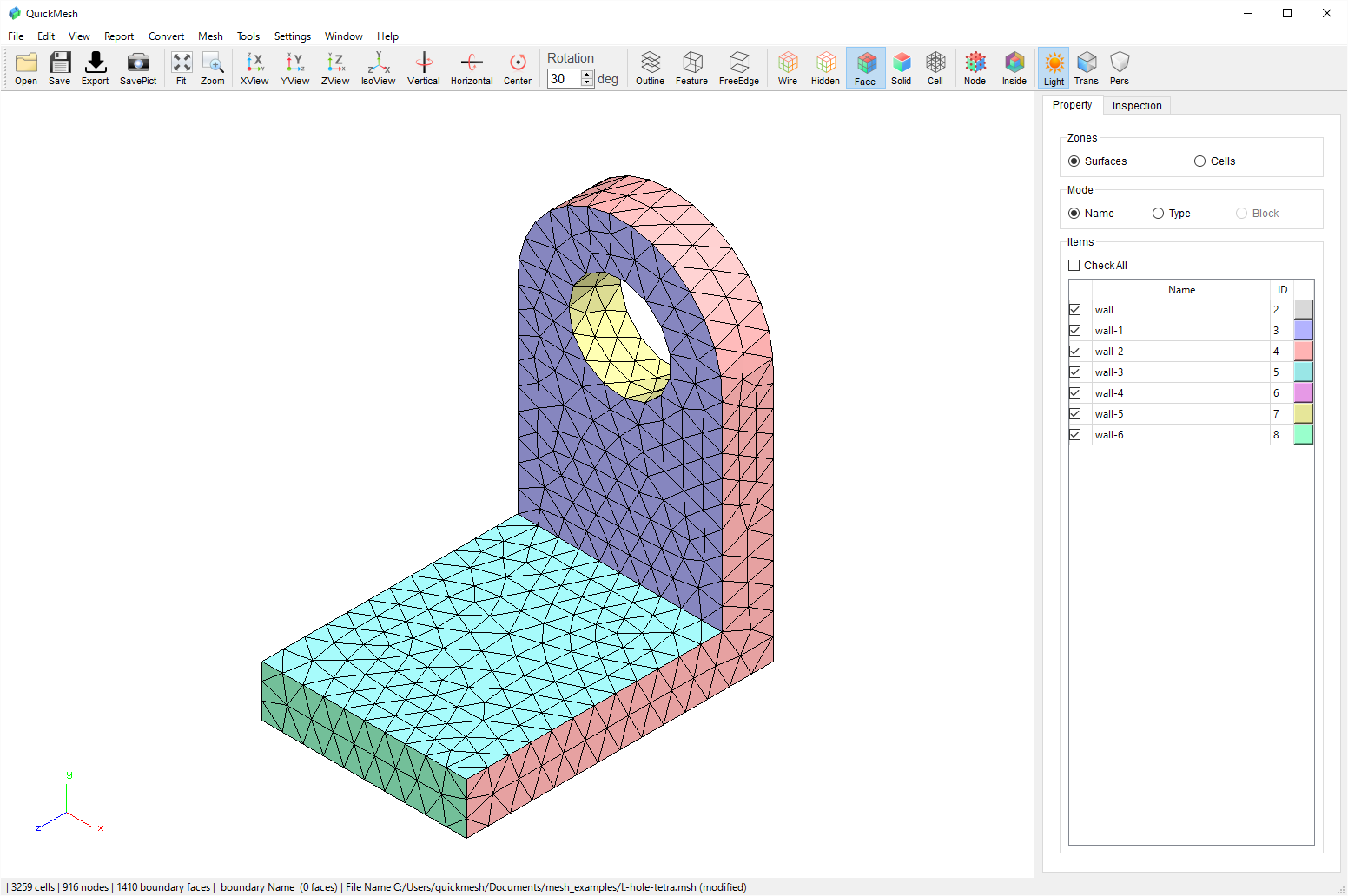

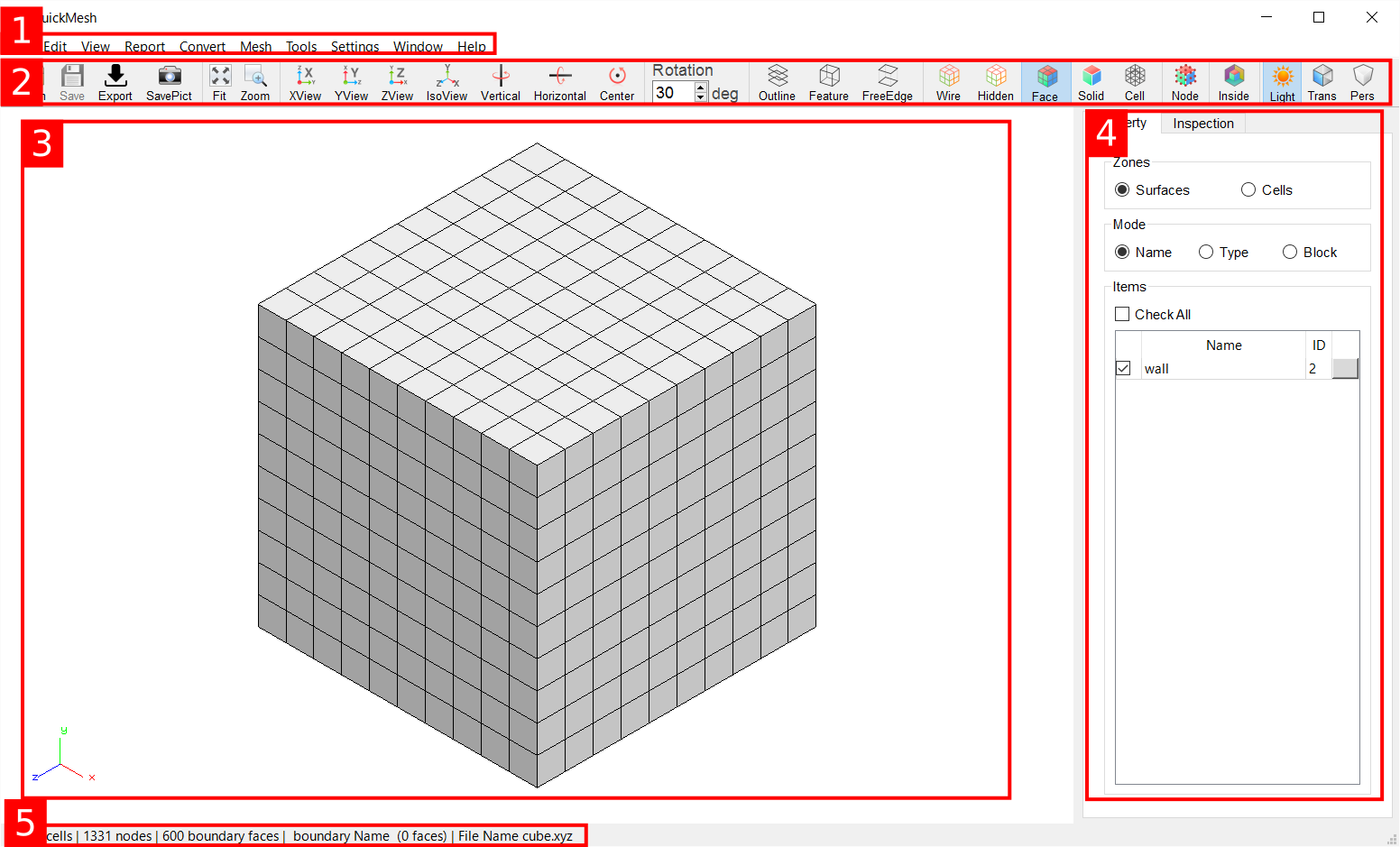

constitution whole.png
  1. メニューバー

  2. アイコンバー

  3. グラフィック画面

  4. プロパティタブ及びインスペクションタブ

  5. ステータス(格子情報)バー

3.2. メニューバーの構成

constitution menu bar.png

左からから順に

Fileメニュー

格子ファイルその他の読み書きを行います。

Editメニュー

格子の変更、修正を行います。

Viewメニュー

視点の変更、表示方法の選択等を行います。

Feportメニュー

格子の情報をテーブル形式で表示します。

Convertメニュー

格子のタイプを変換します。

Meshメニュー

格子を生成します。

Toolsメニュー

格子に対する操作その他

Settingsニュー

格子の操作、表示等に関する変数を設定します。

Windowメニュー

プログラム画面の大きさ等を設定します。

Helpメニュー

プログラムについての情報とライセンスを表示します。

3.3. 各メニューの詳細

3.3.1. Fileメニュー

constitution file.png
Open

メッシュファイルを開きます

Open Recent

最近開いたメッシュファイルを開きます

Append

メッシュファイルを追加します

Save

メッシュを読み込んだqmfファイルに上書き保存します

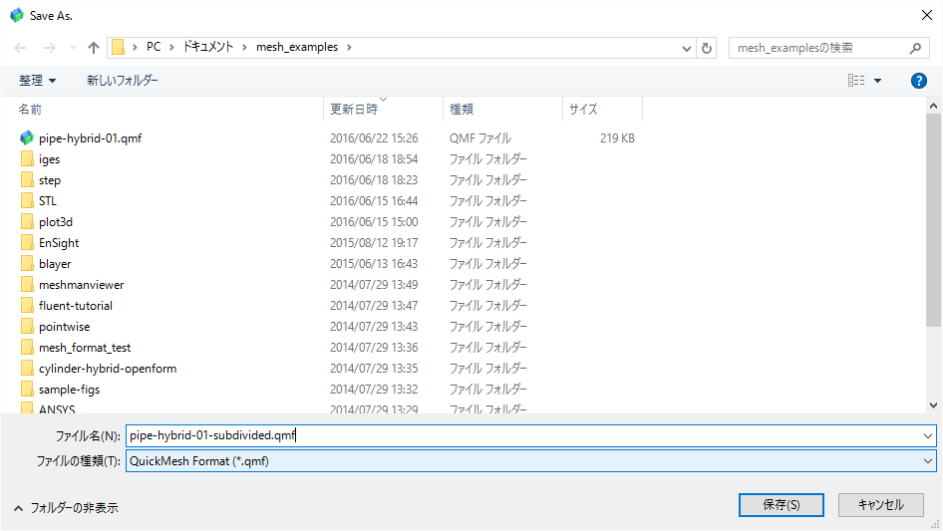

Save As

名前をつけてqmfファイルに保存します

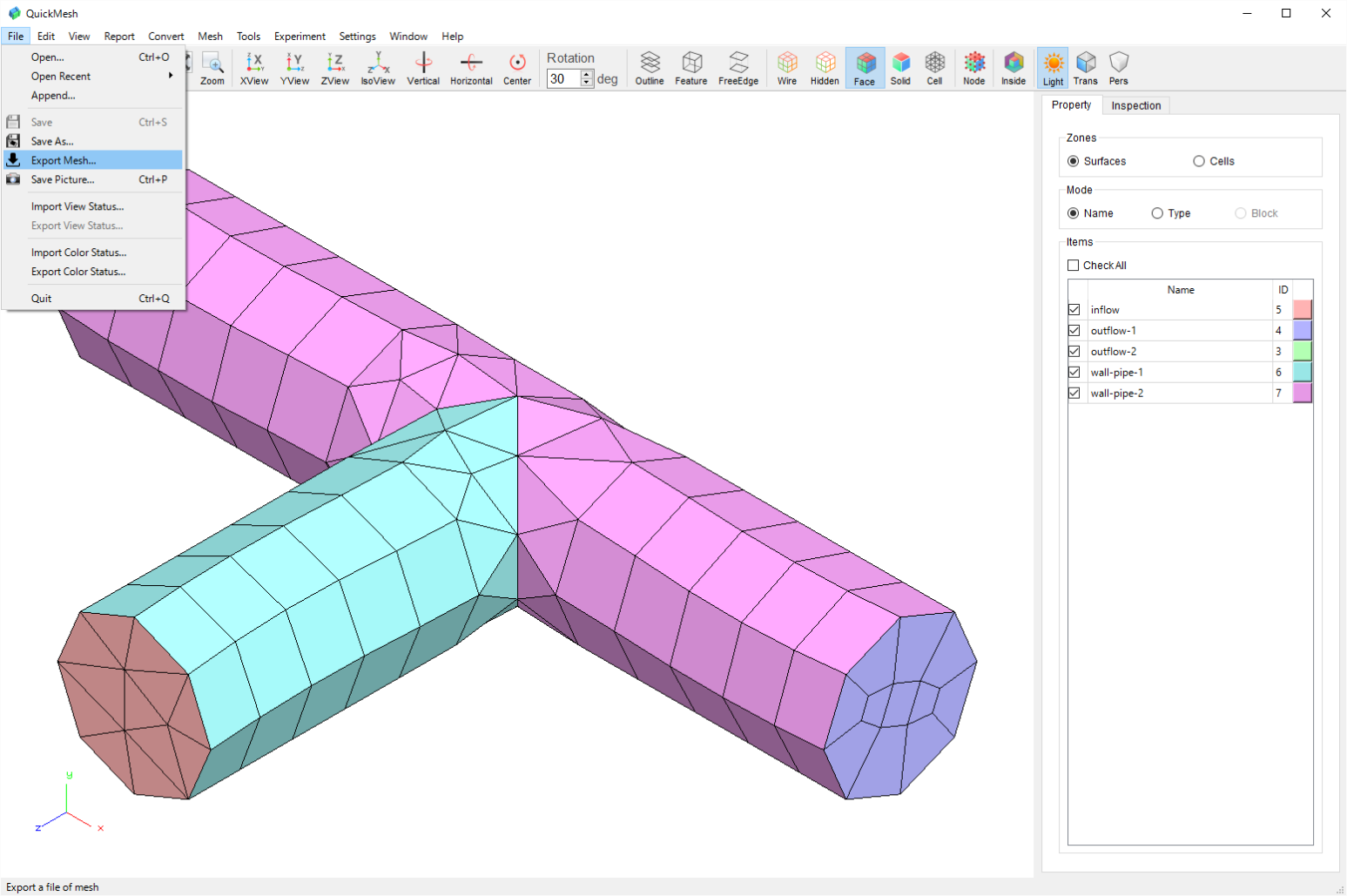

Export Mesh

ファイル形式を指定してメッシュを保存します

Save Picture

現在のメッシュ画面をキャプチャし保存します

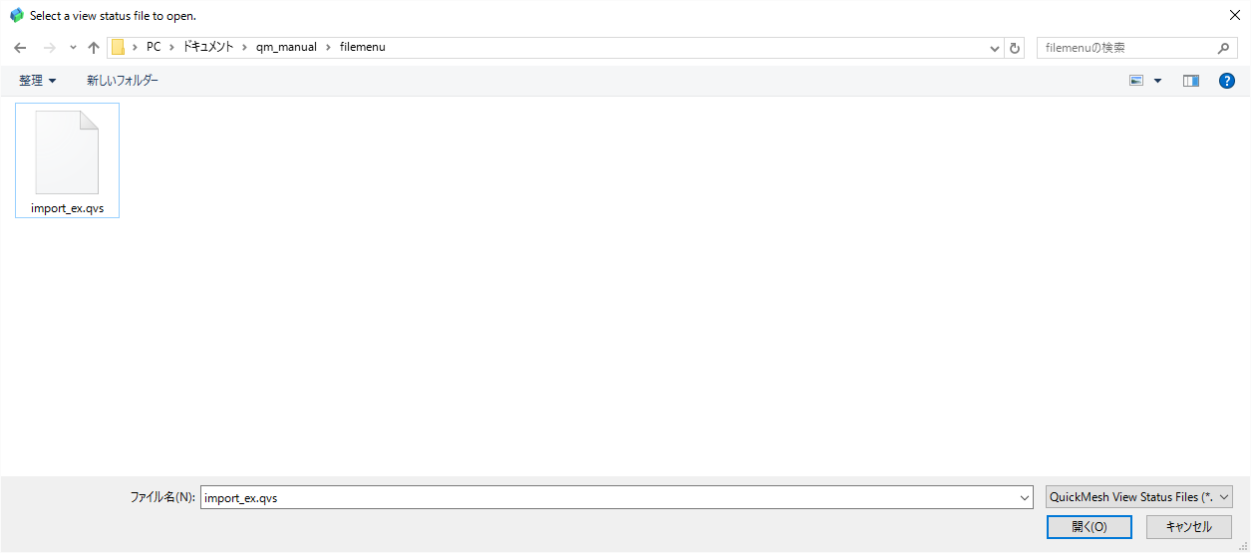

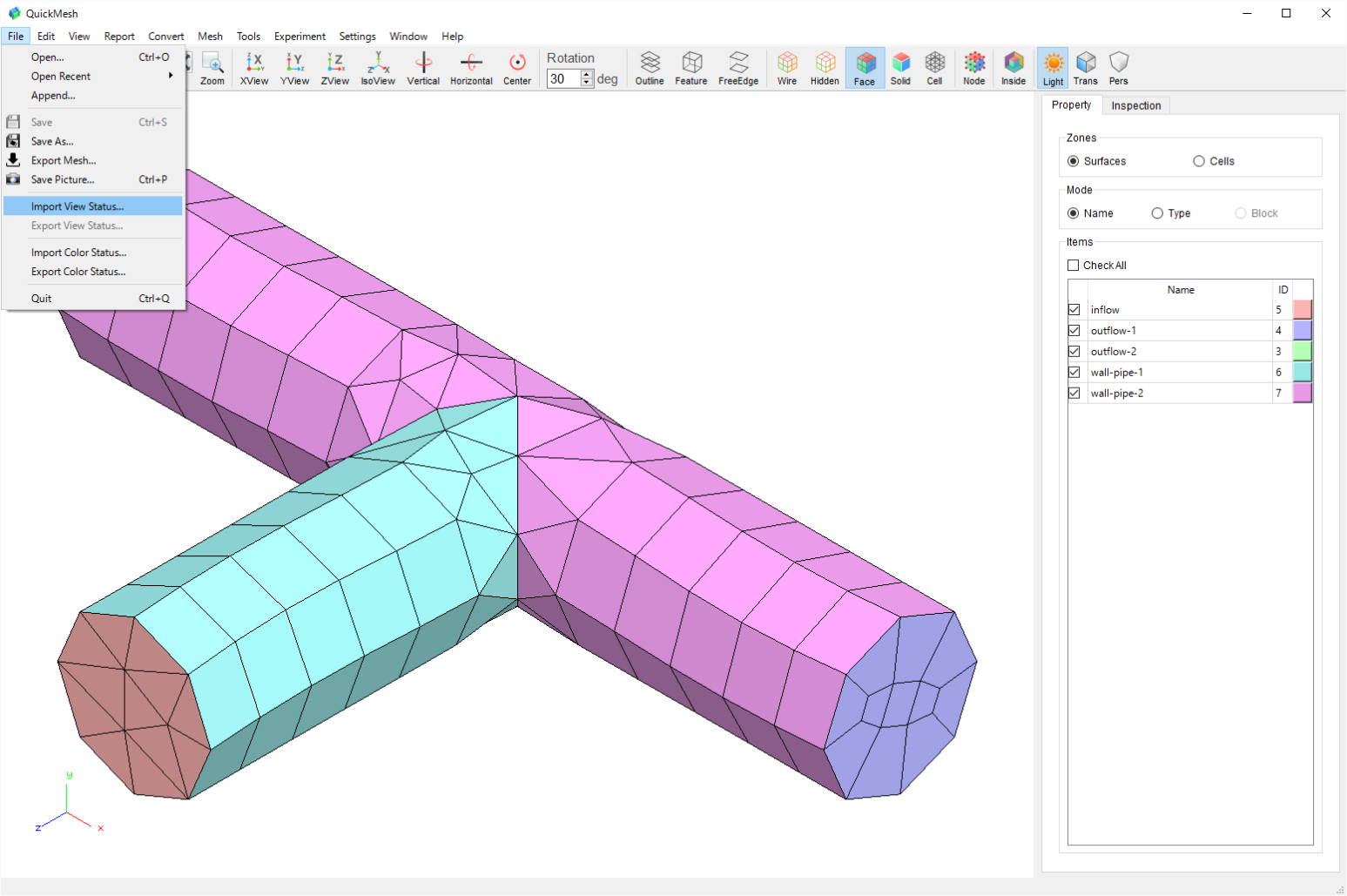

Import View Status

保存した表示状態ファイルを読み込みます

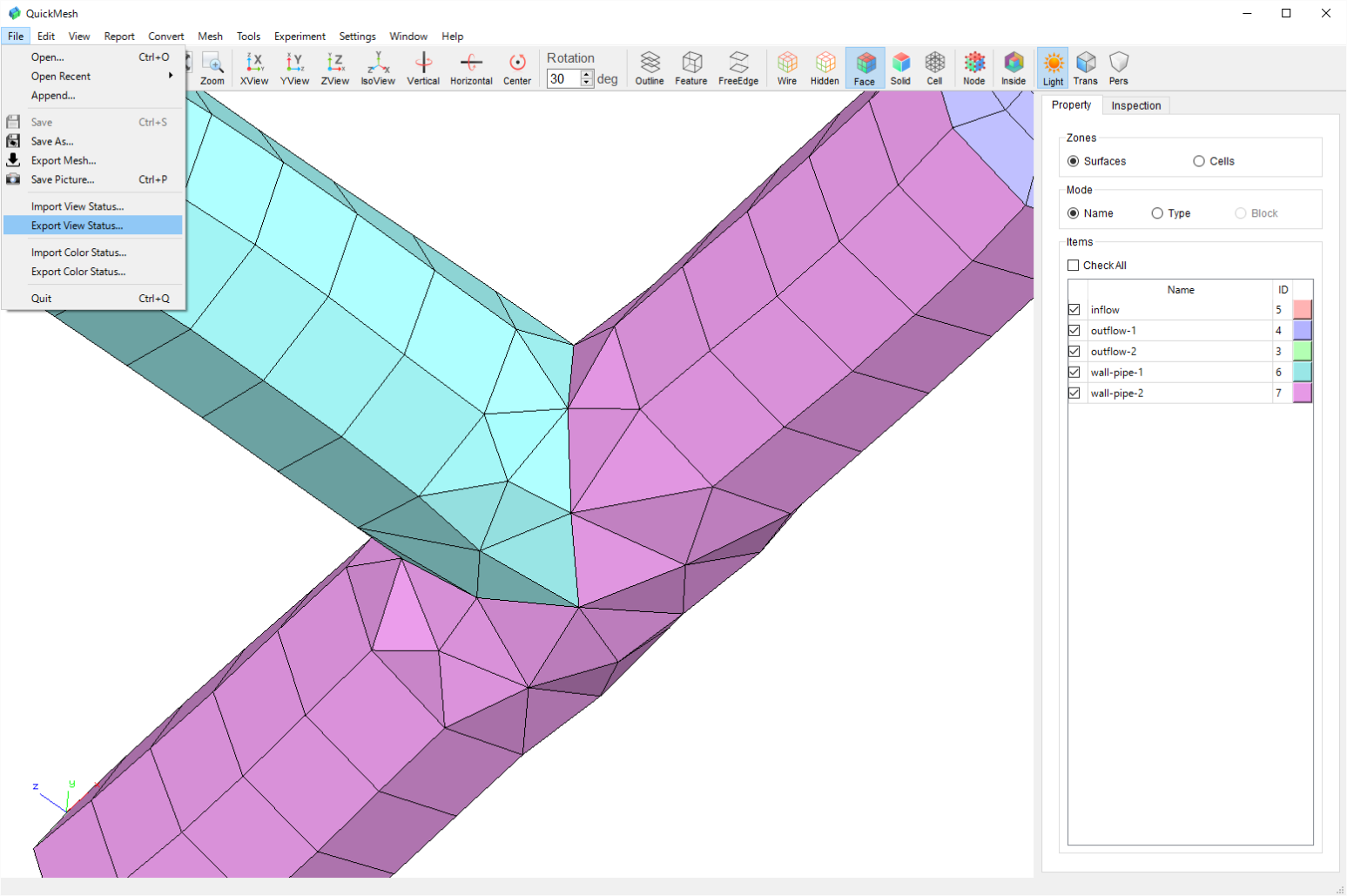

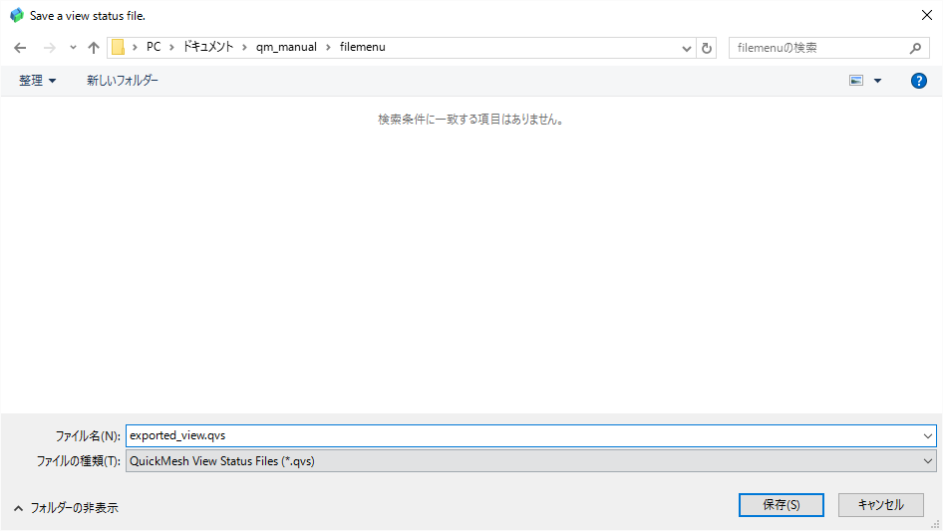

Export View Status

現在の表示状態をファイルに保存します

Import Color Status

保存した色情報ファイルを読み込みます

Export Color Status

現在の色情報をファイルに保存します

Quit

QuickMeshを終了します

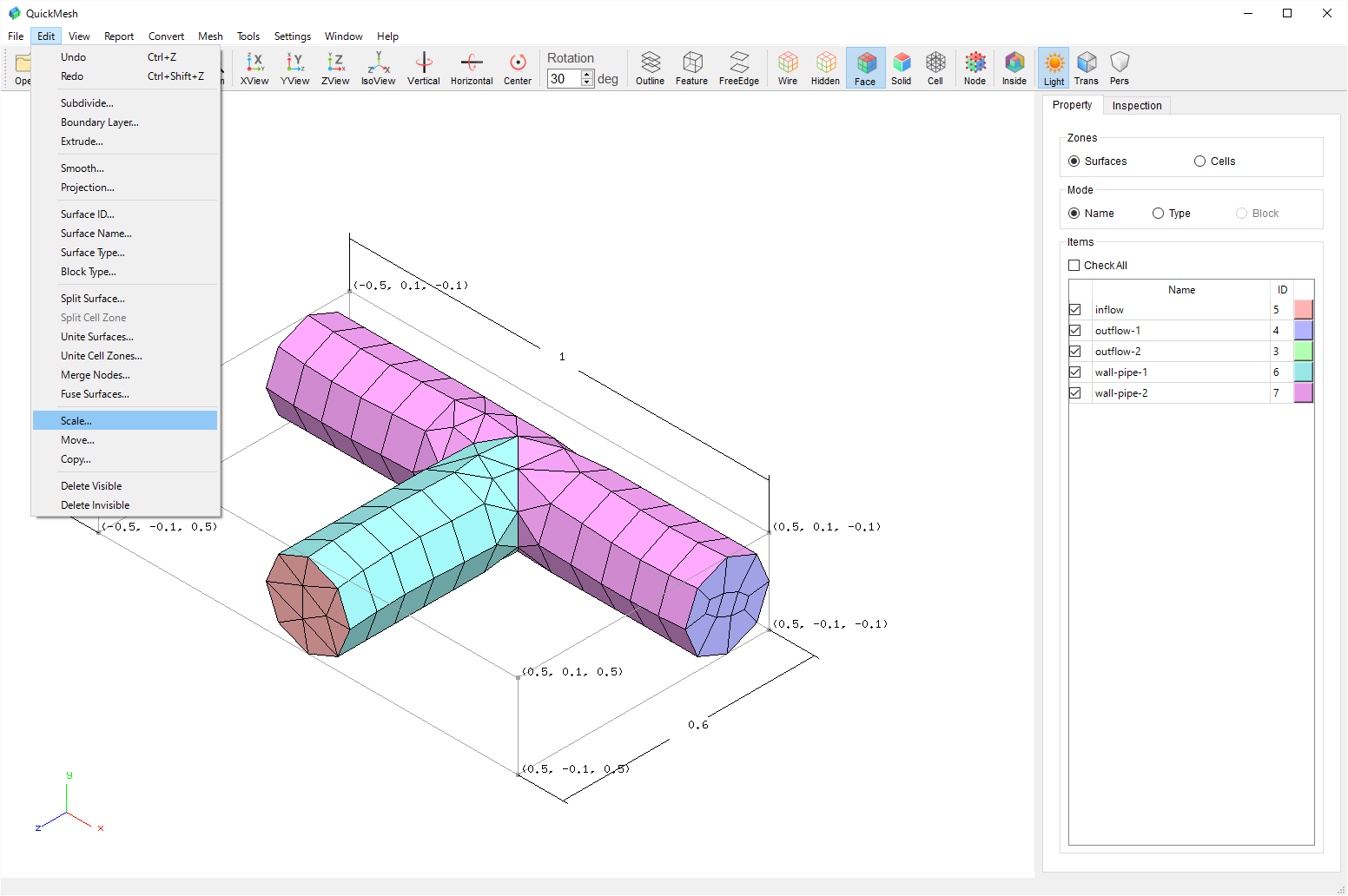

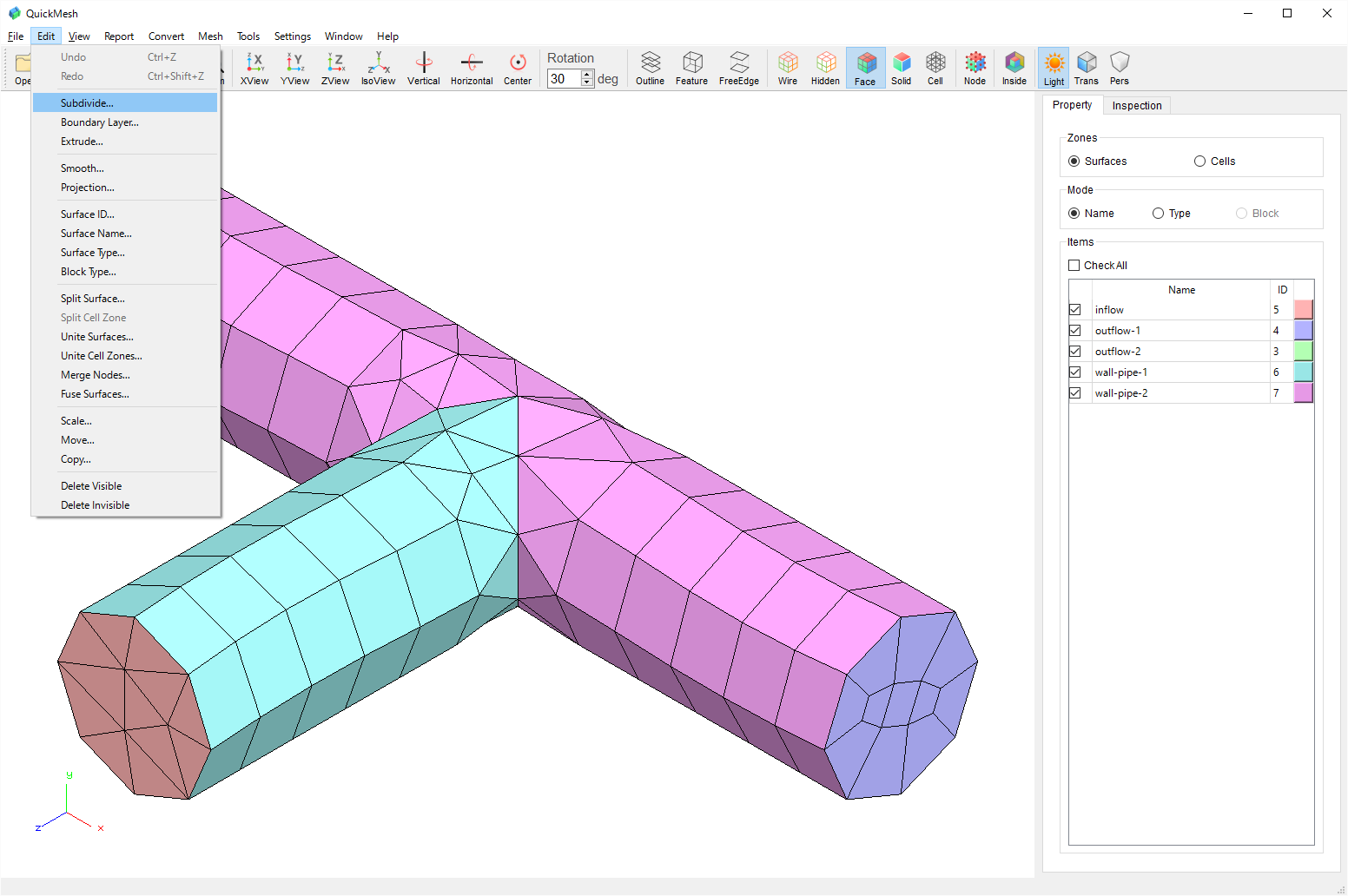

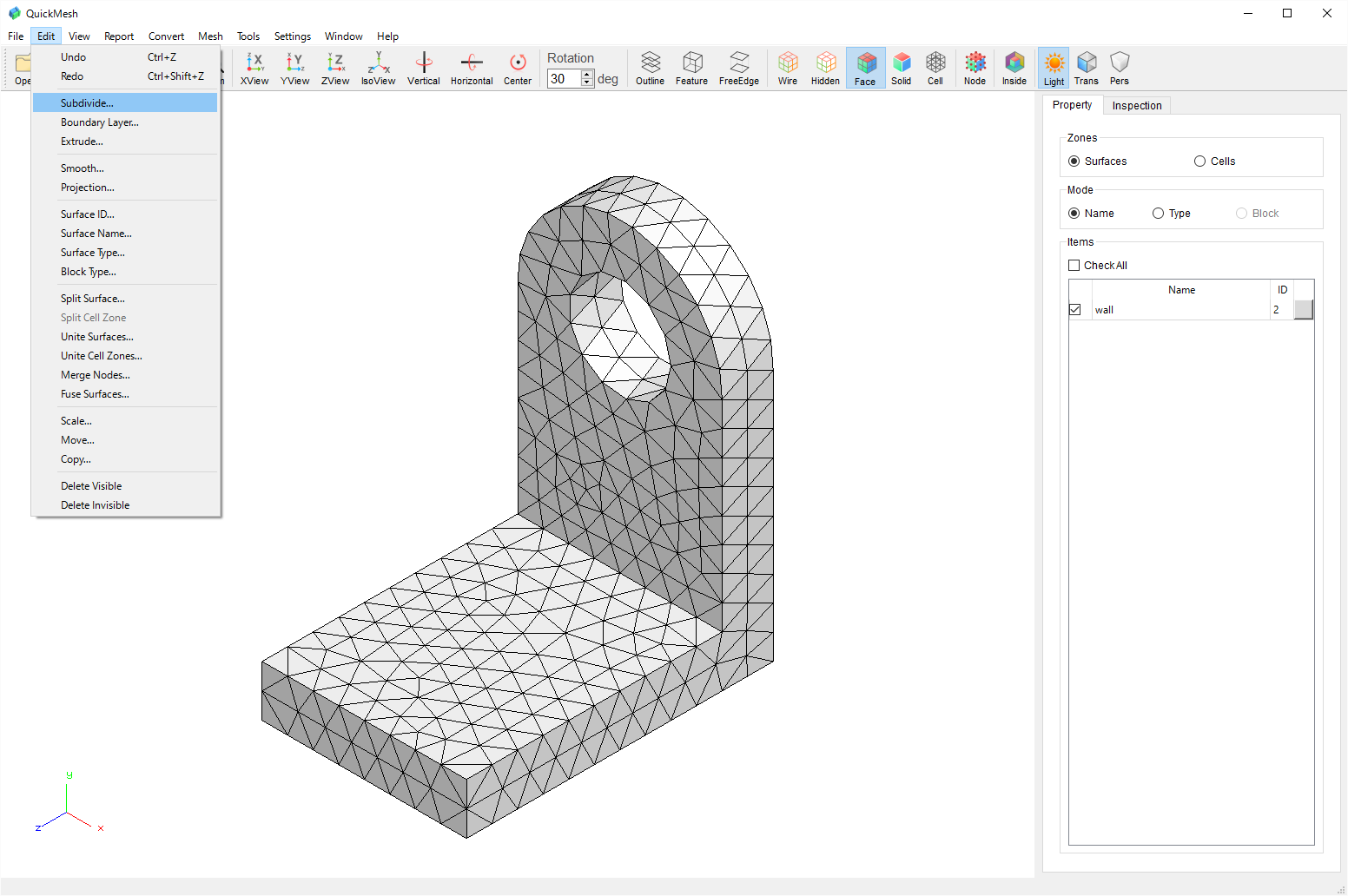

3.3.2. Editメニュー

constitution edit.png
Undo

メッシュの変更を元に戻します

Redo

メッシュの変更をやり直します

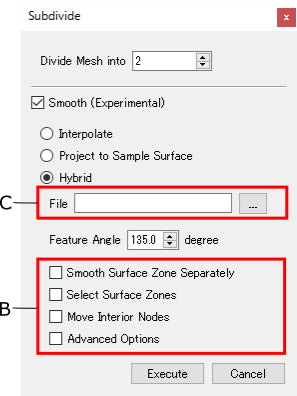

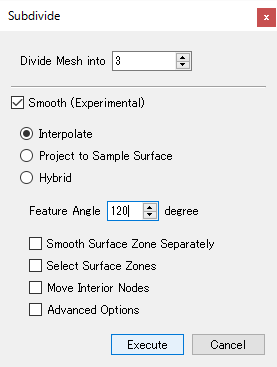

Subdivide

メッシュを細分化します

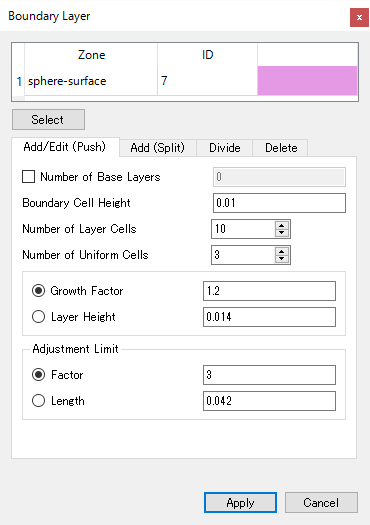

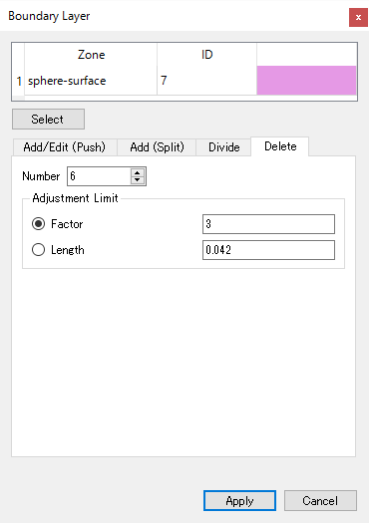

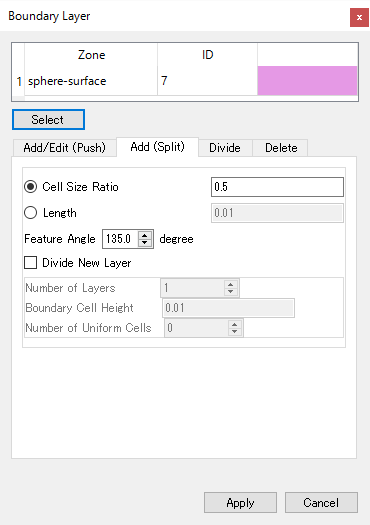

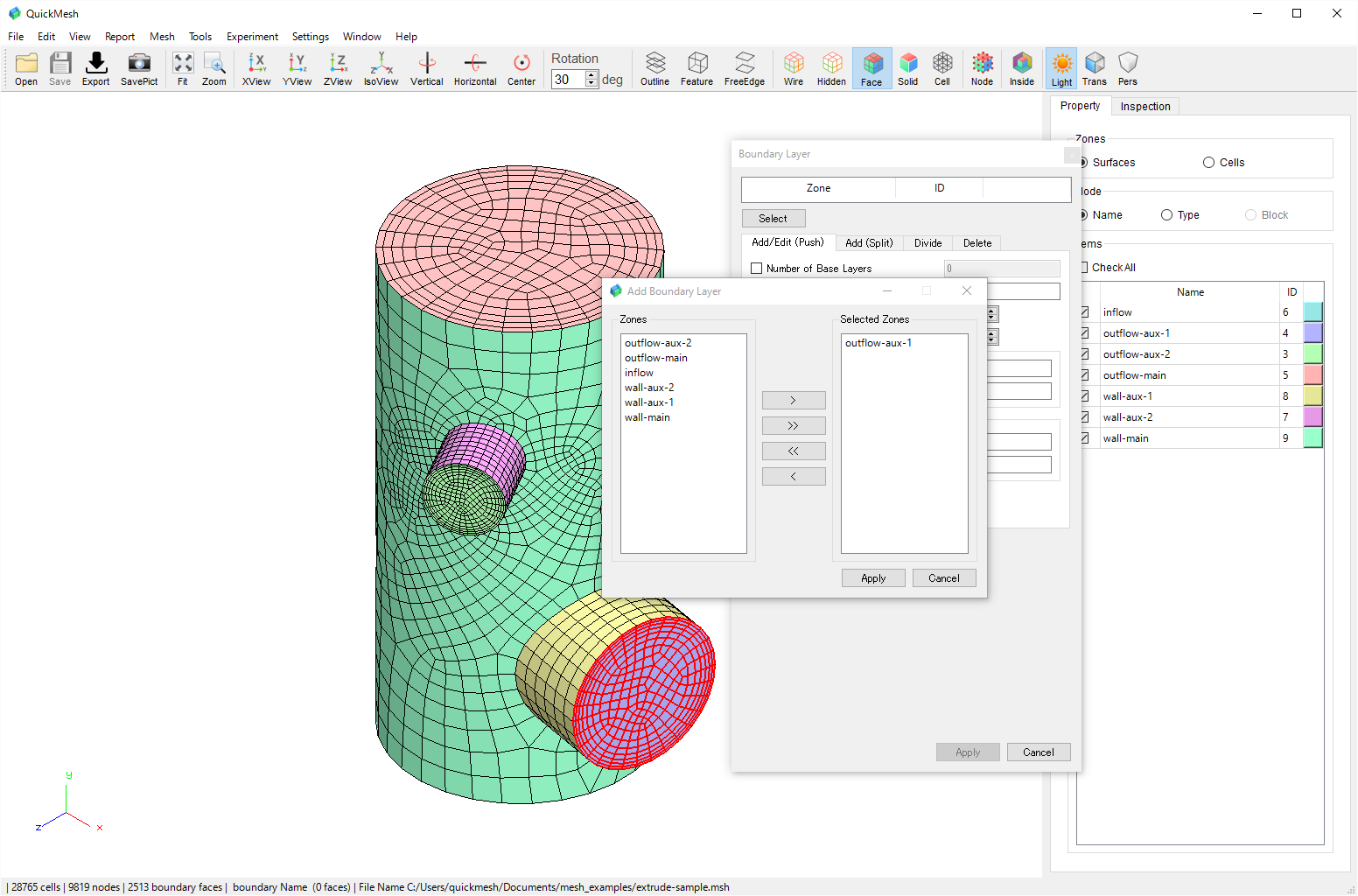

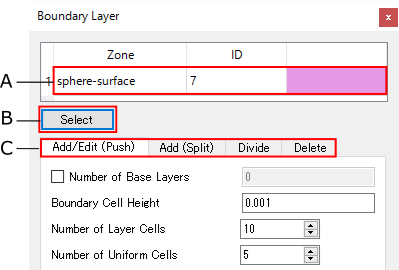

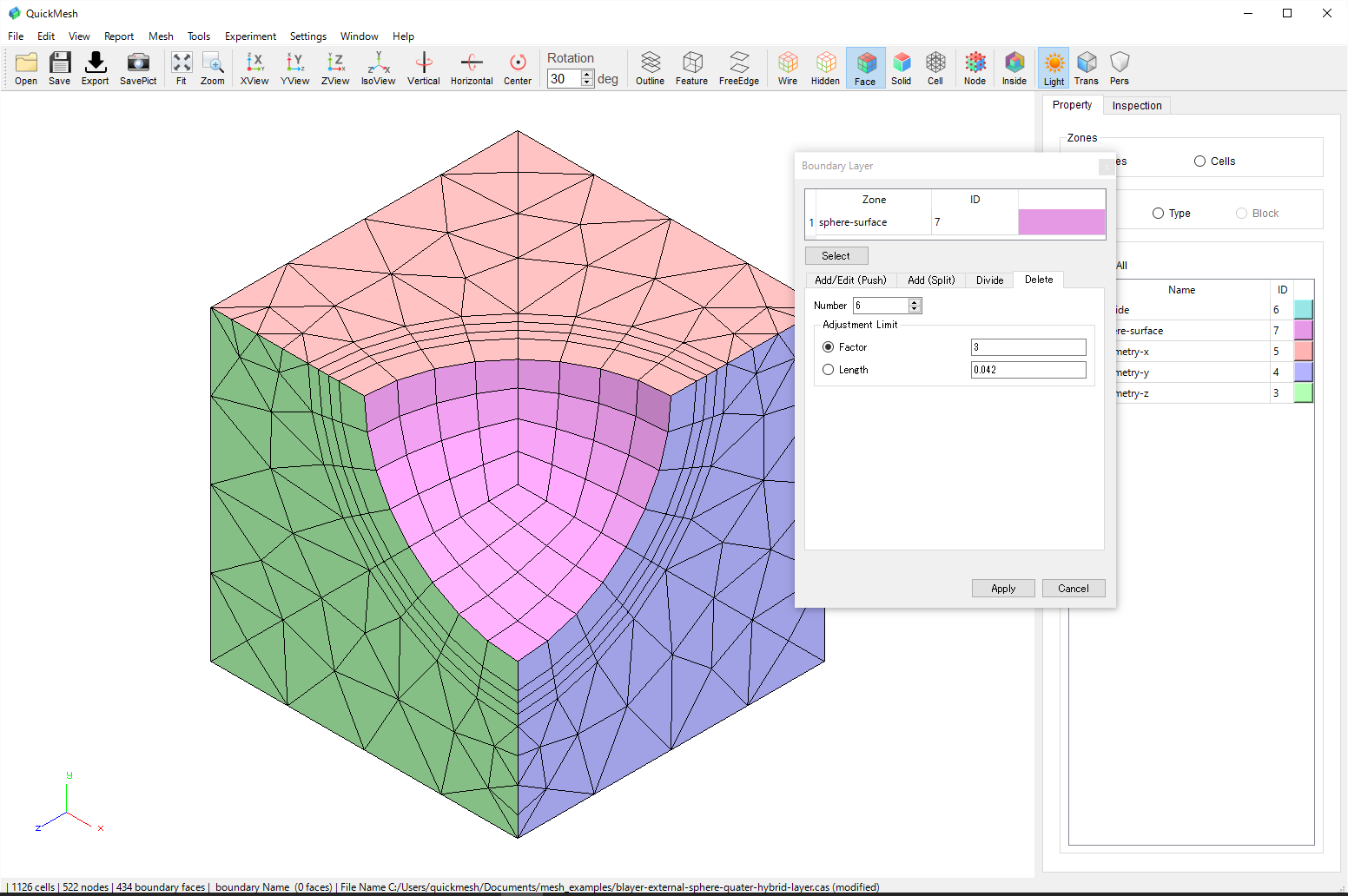

Boundary Layer

メッシュに境界層を設けます

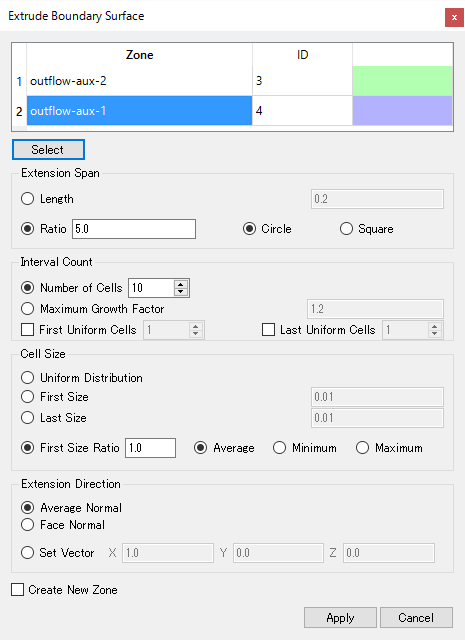

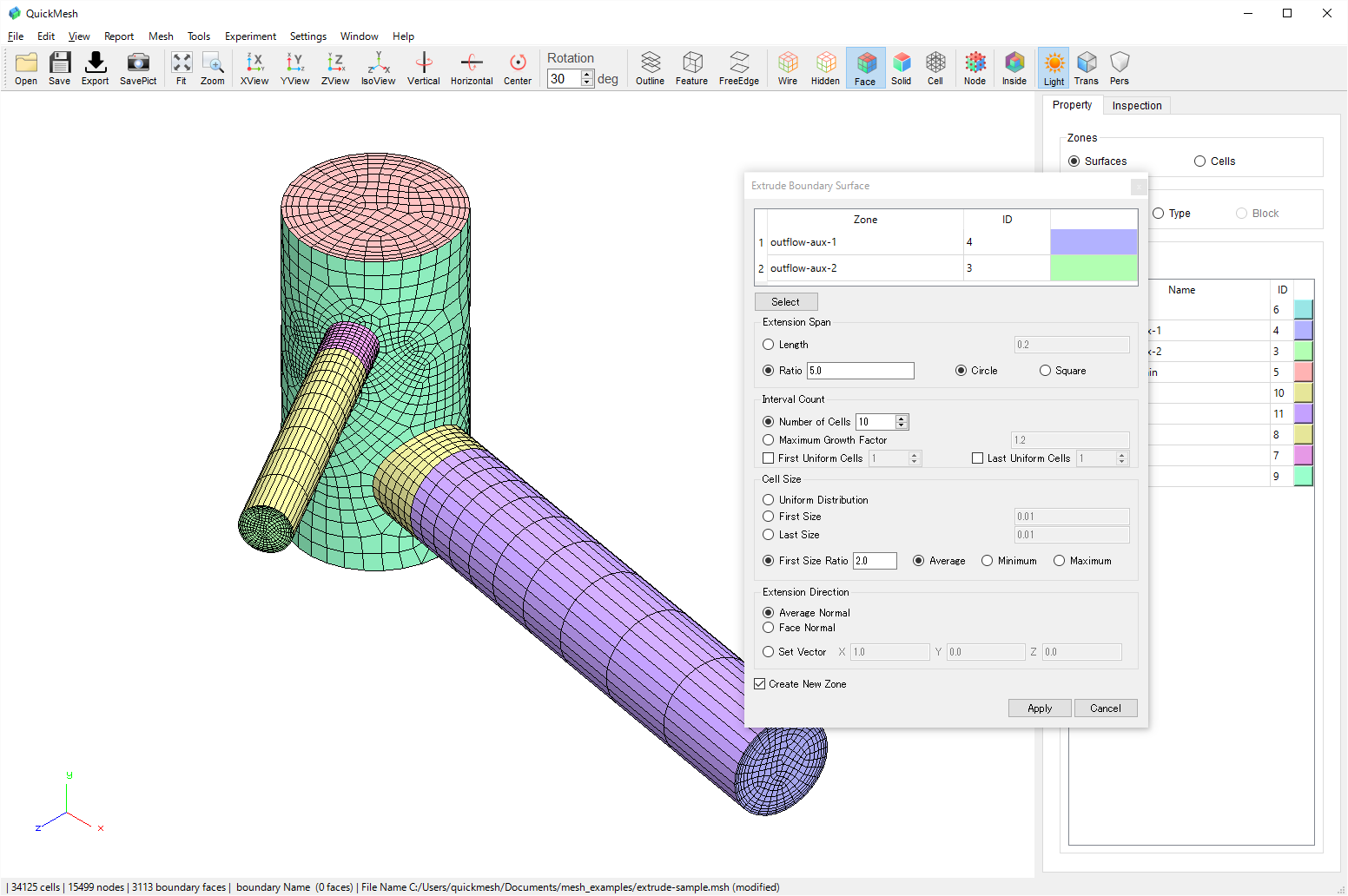

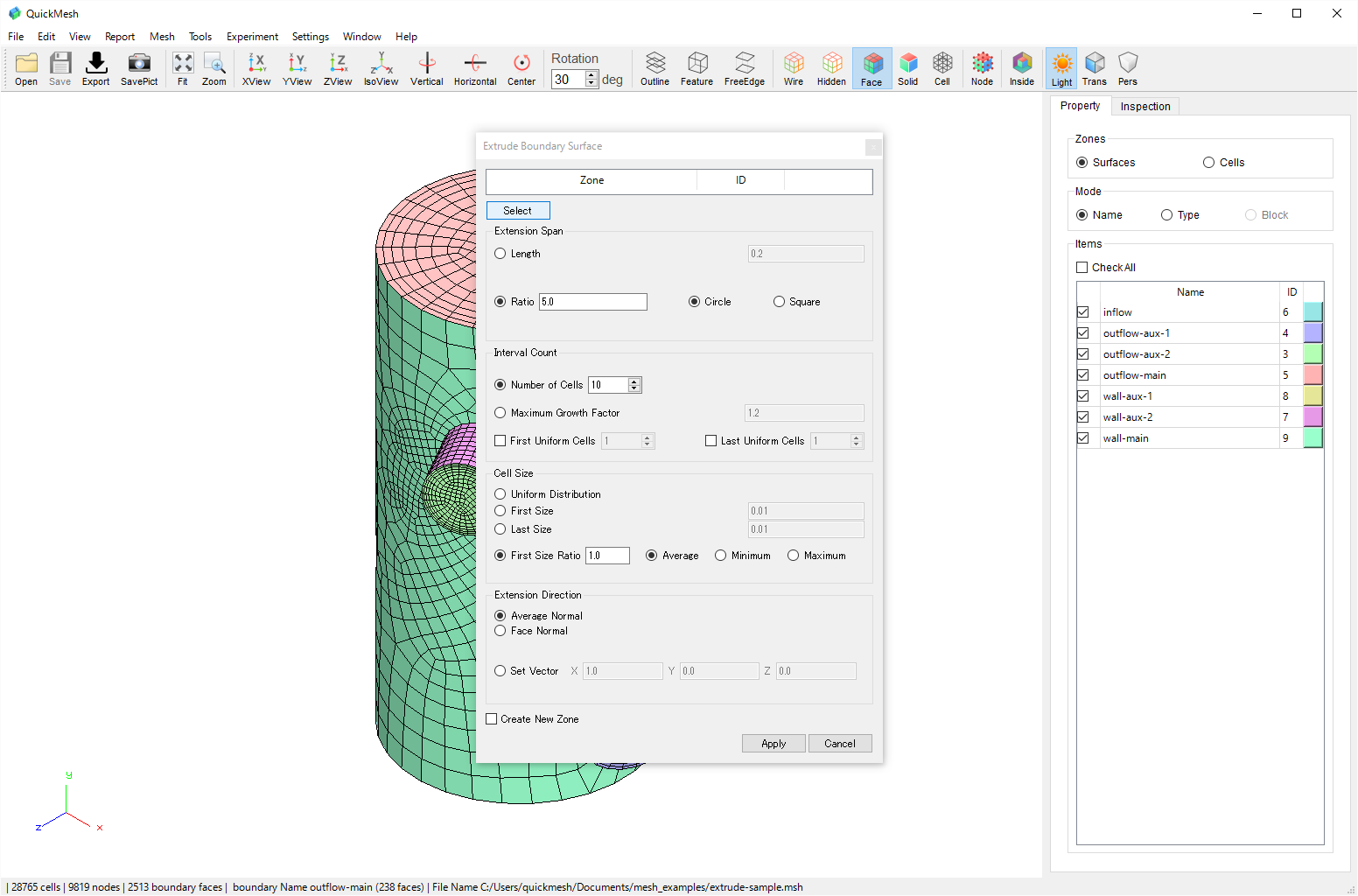

Extrude

メッシュの面を延長します

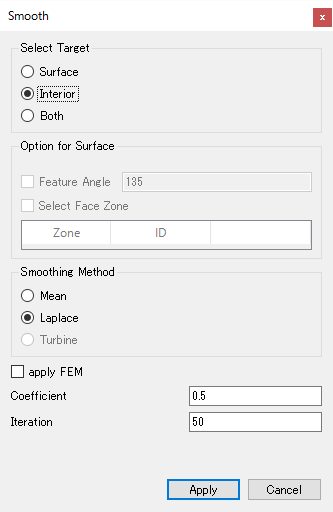

Smooth

メッシュを平滑化します

Projection

別のメッシュを参照し投影します

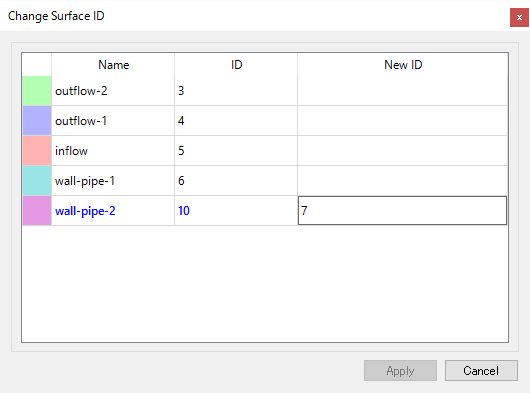

Surface ID

境界面IDを変更します

Surface Name

境界面の名前を変更します

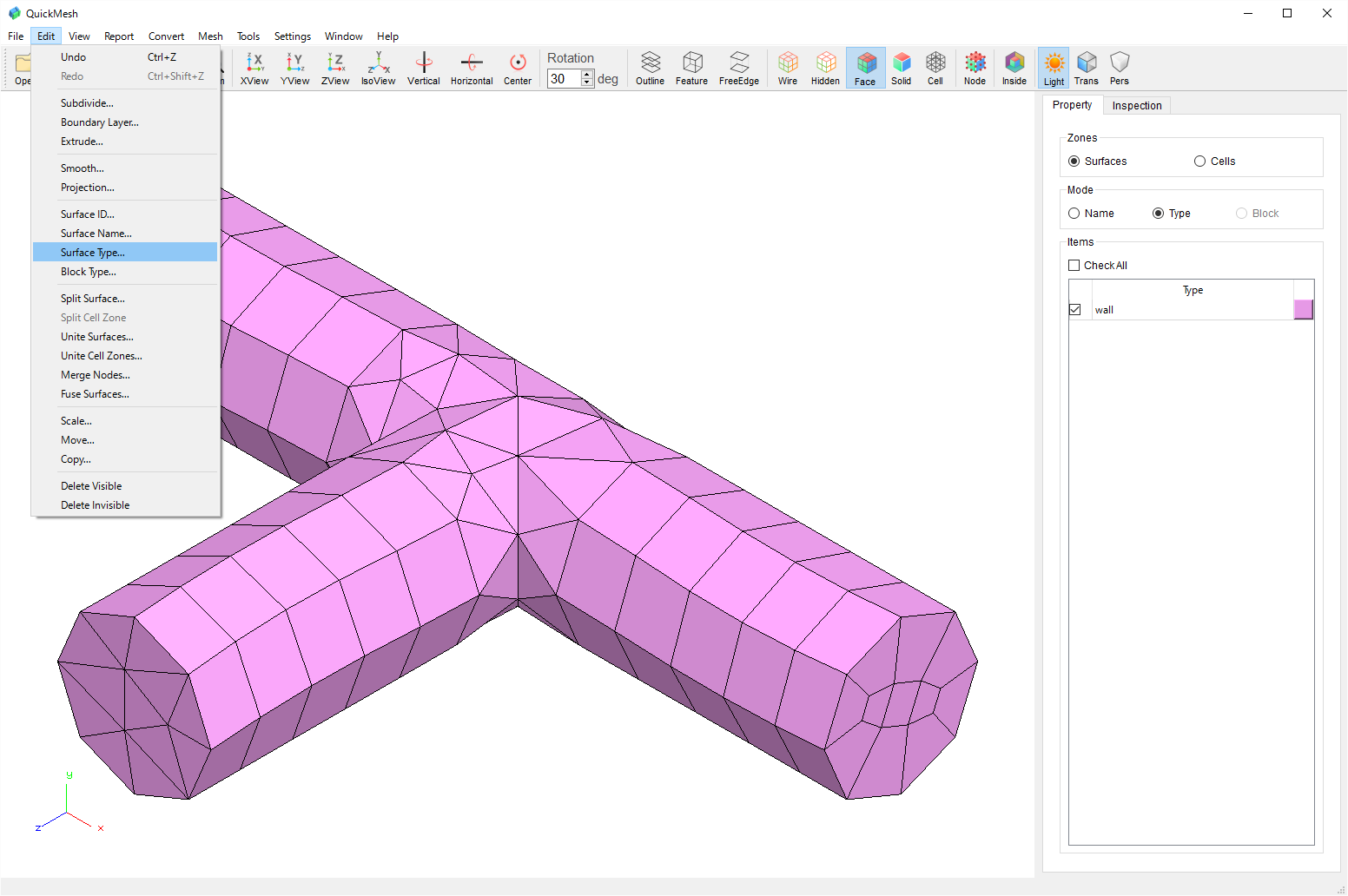

Surface Type

境界面の種類を変更します

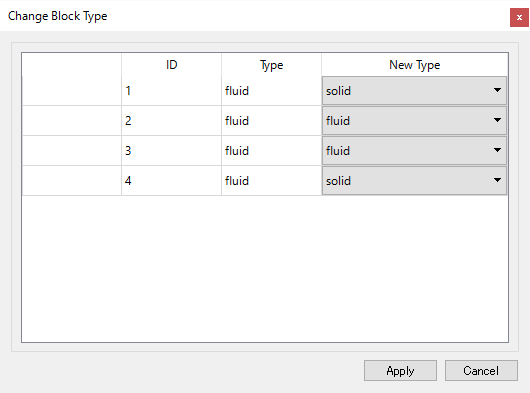

Block Type

ブロックの種類を変更します

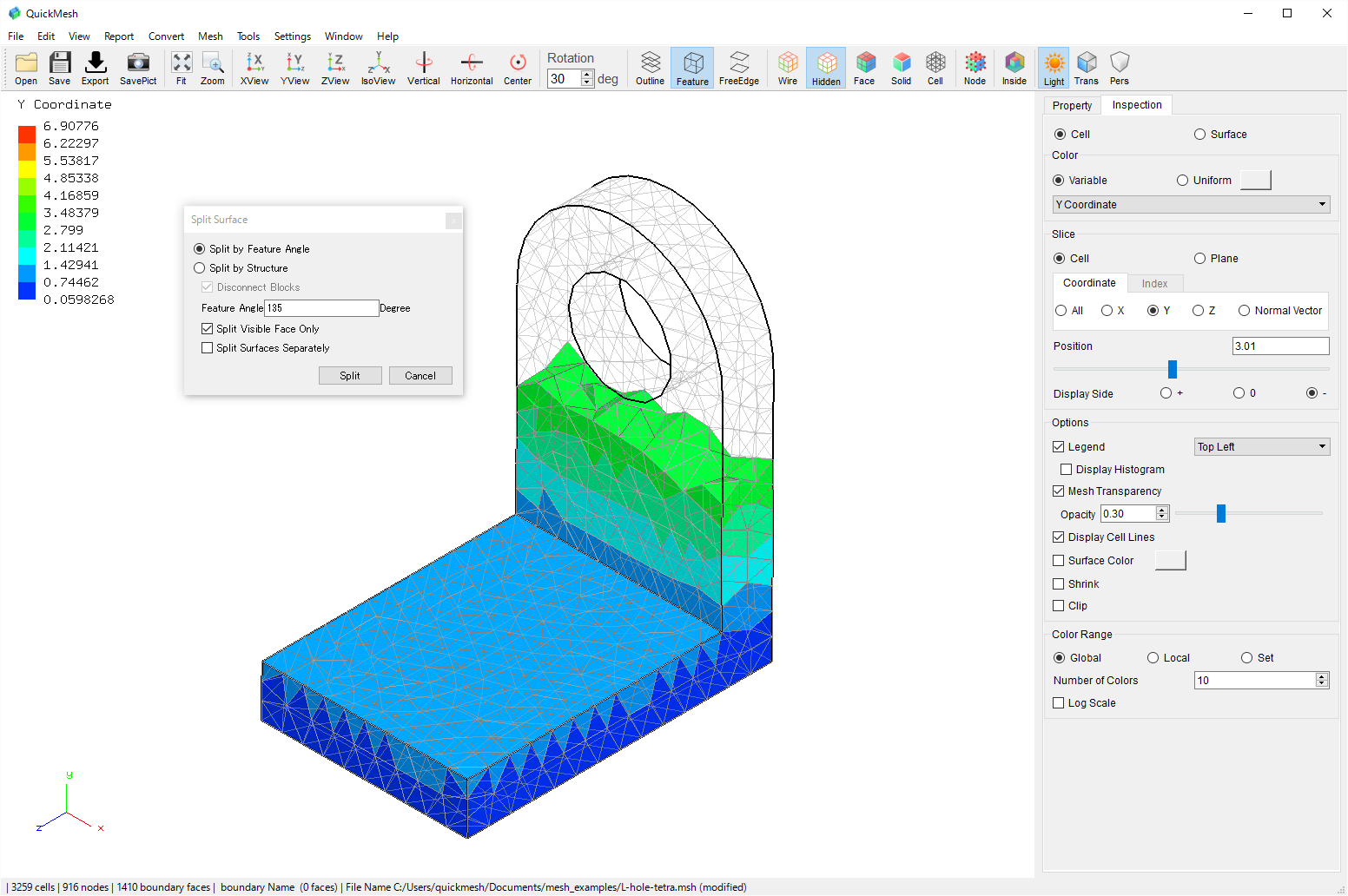

SplitSurface

境界面を複数の境界面に分割します

Split Cell Zone

セルゾーンをブロックごとに分割します

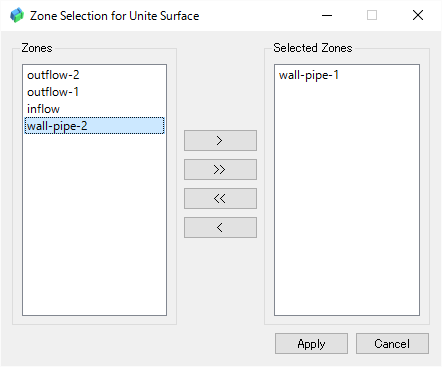

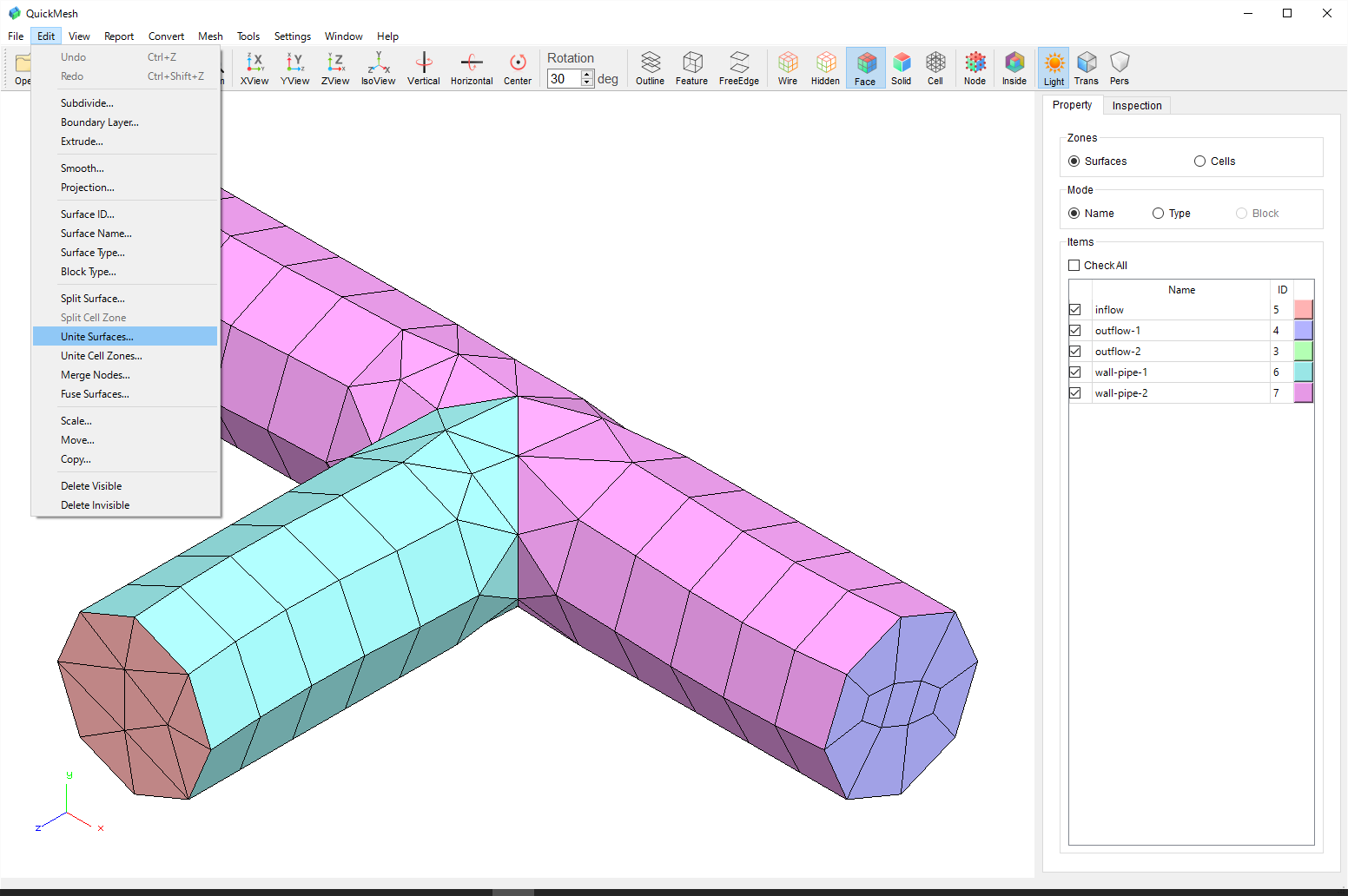

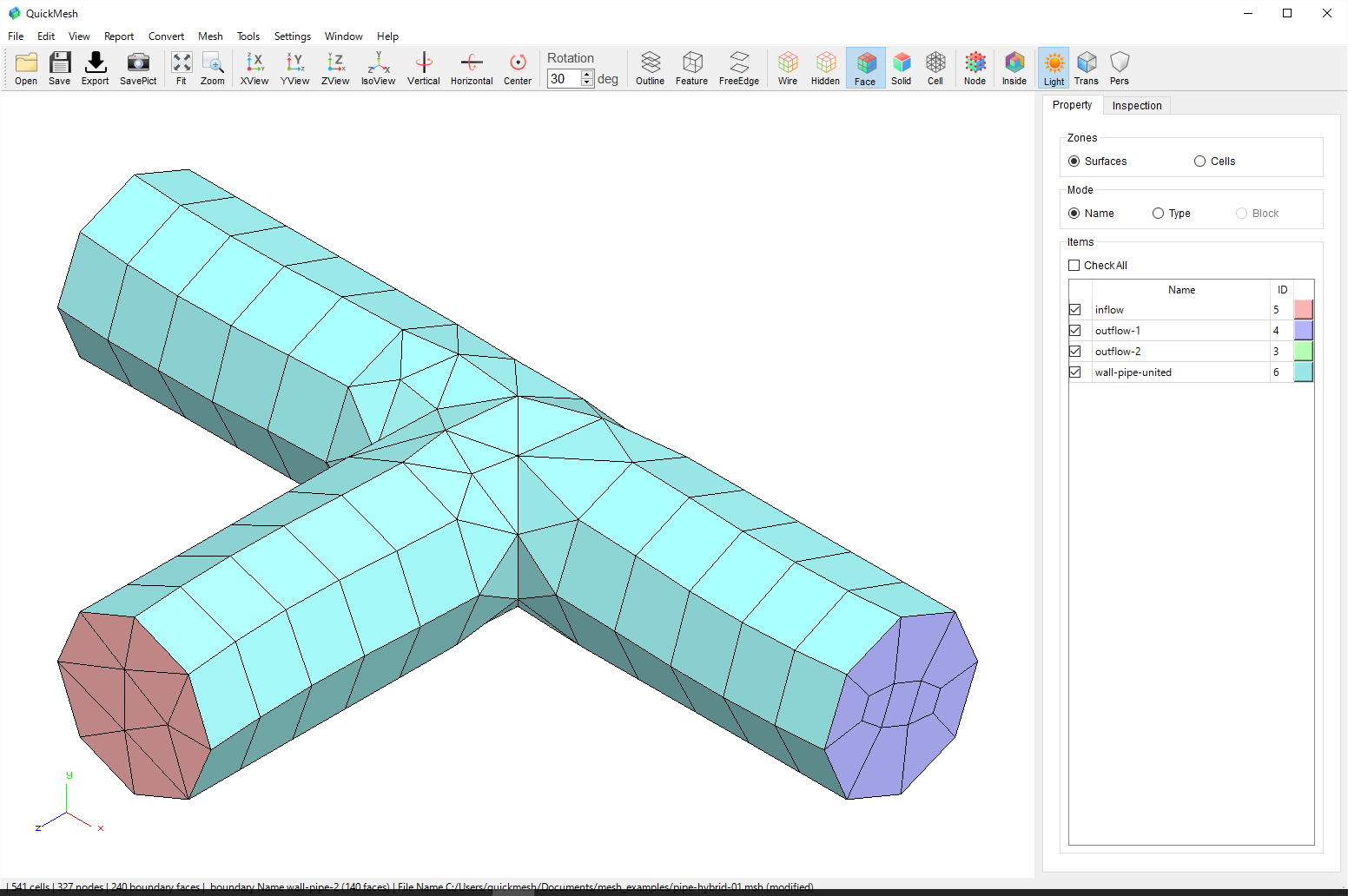

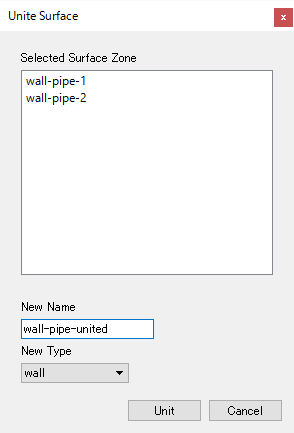

Unite Surfaces

境界面を結合します

Unite Cell Zones

セルゾーンを結合します

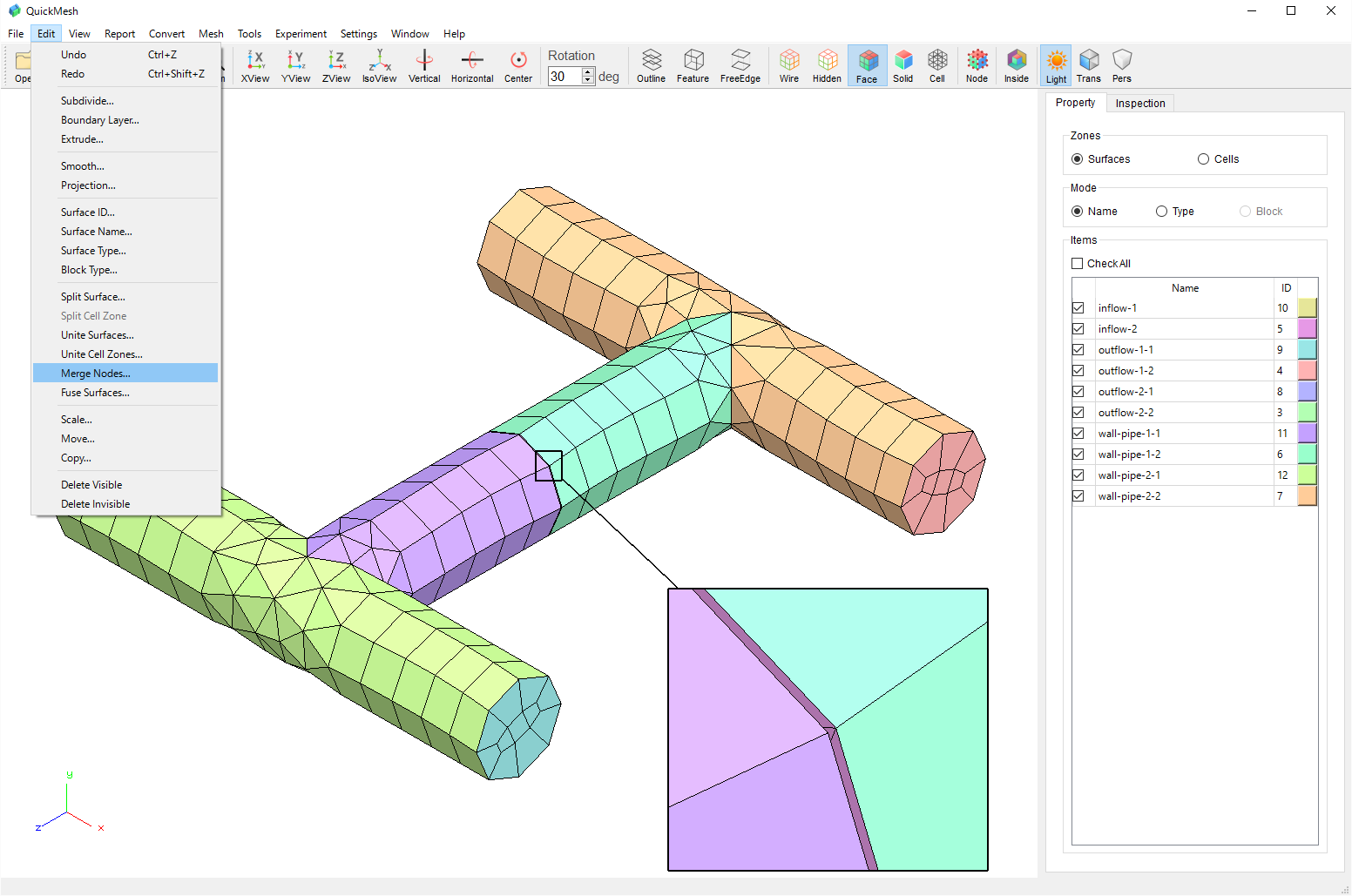

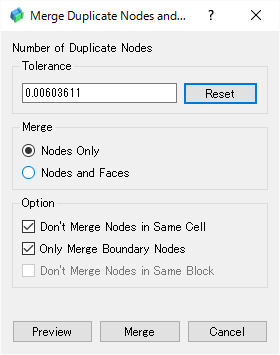

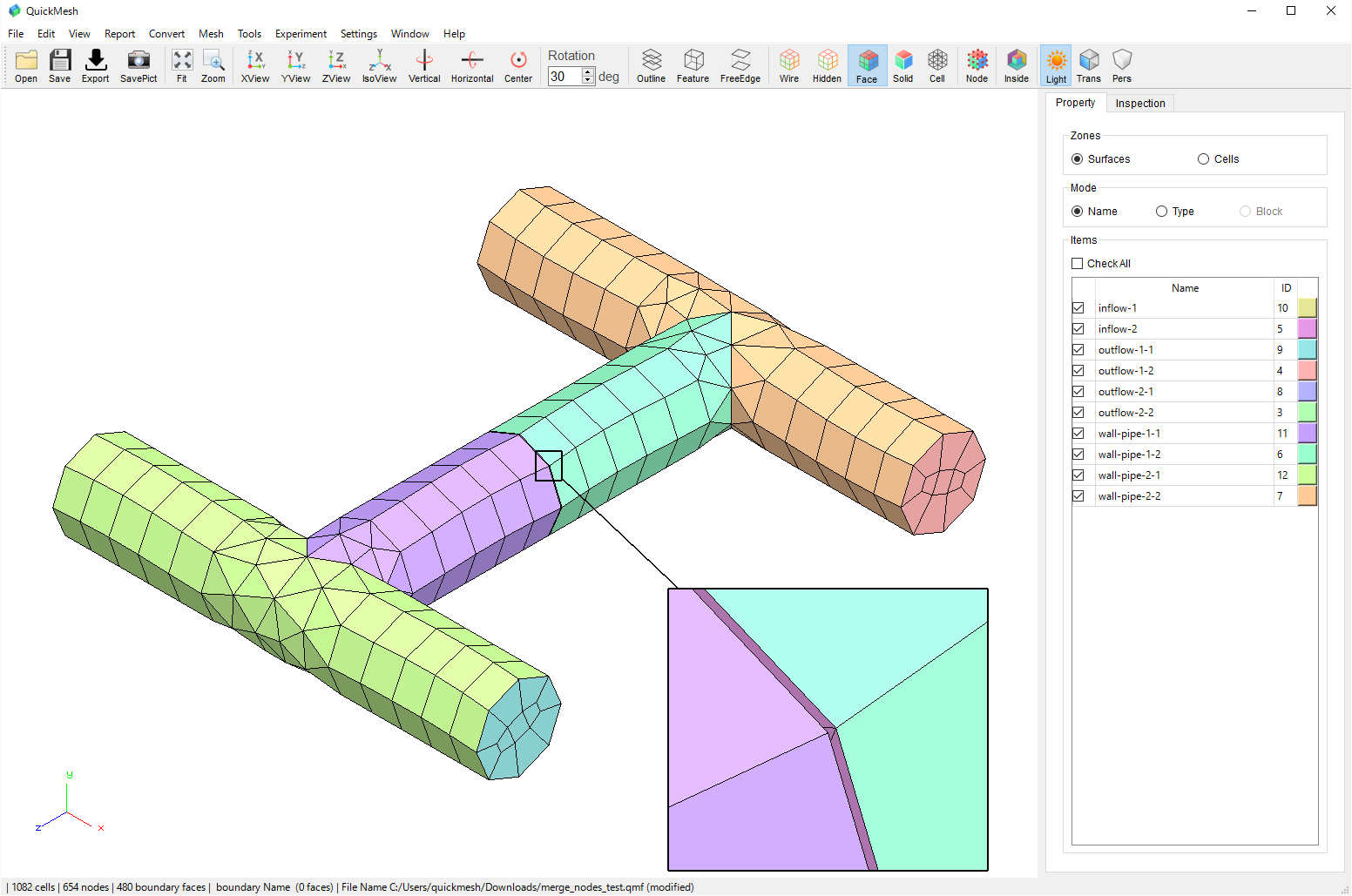

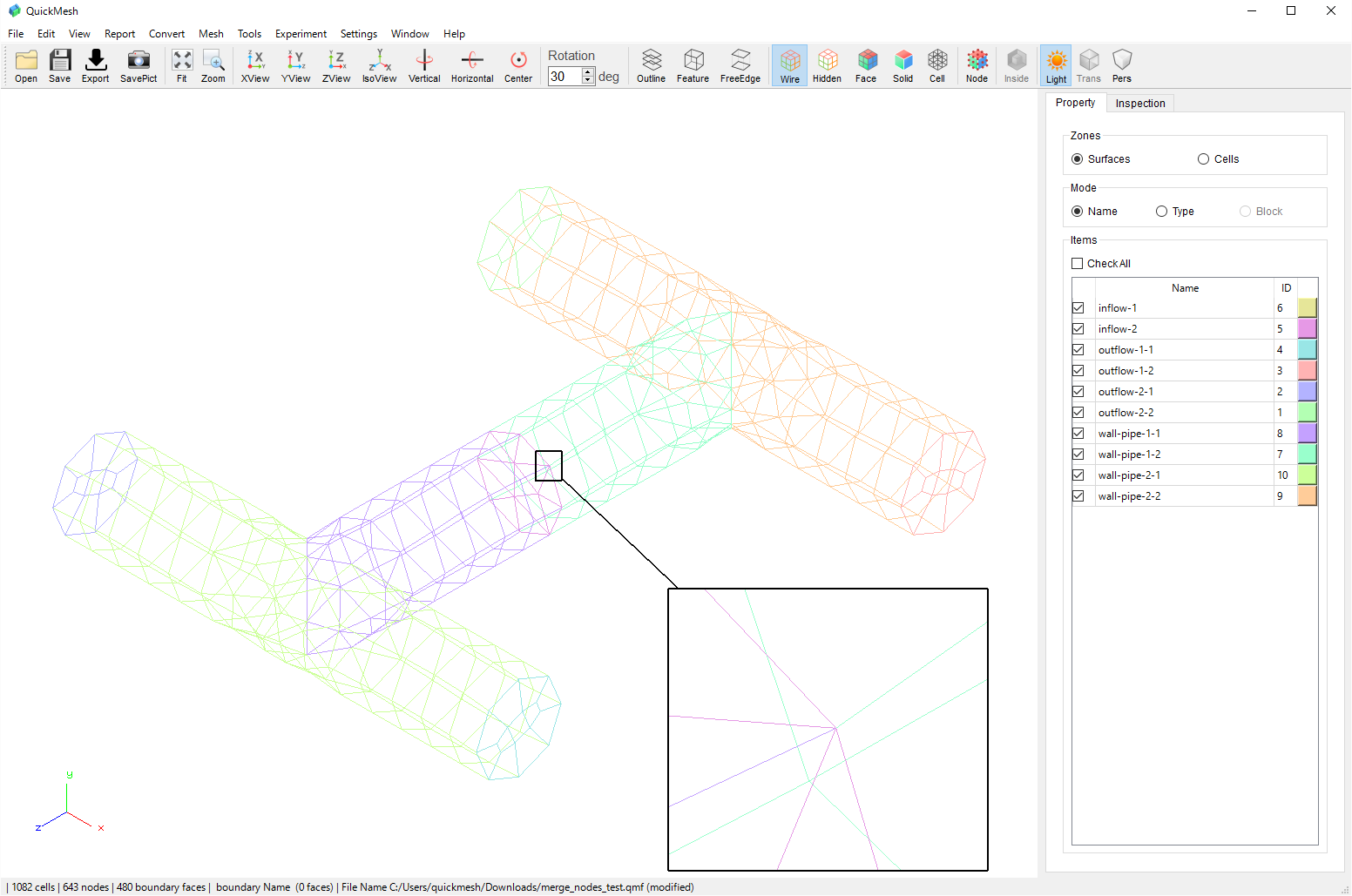

Merge Nodes

近接節点などを統合します

Fuse Surfaces

重複面などを統合します

Scale

メッシュを指定方向に拡大します

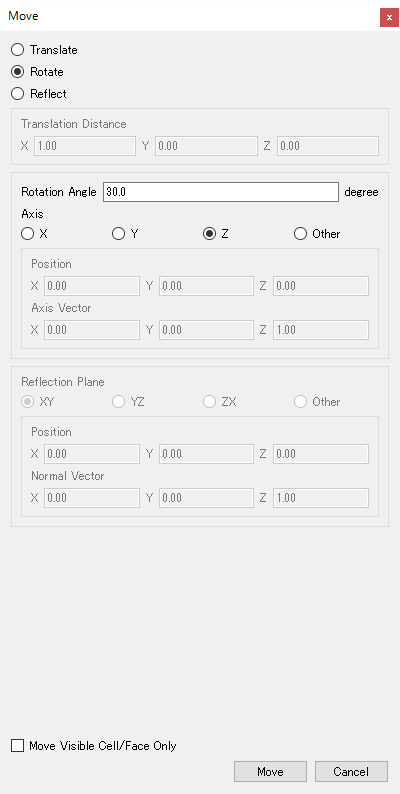

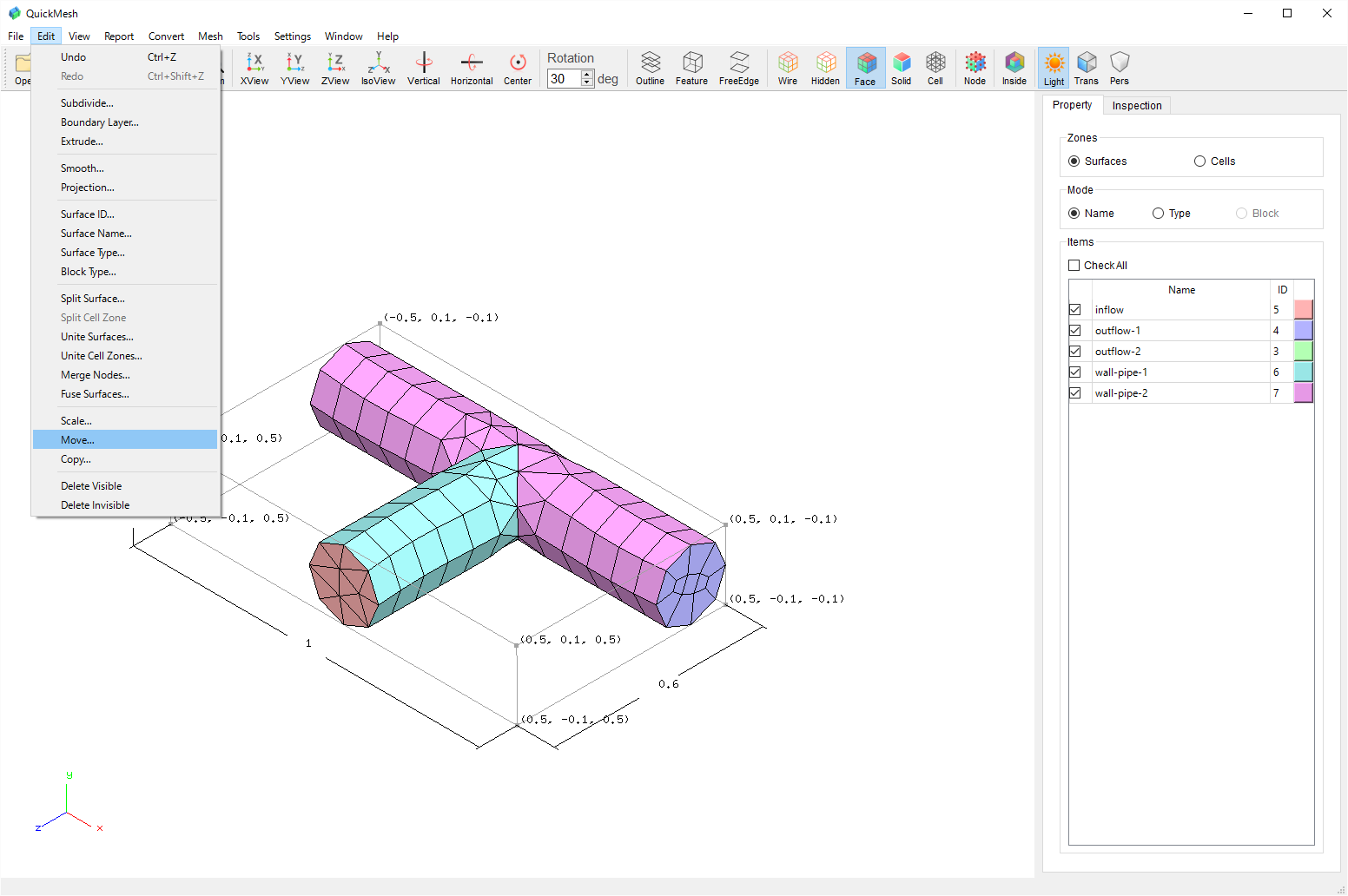

Move

メッシュを指定した方向に移動、回転、反転します

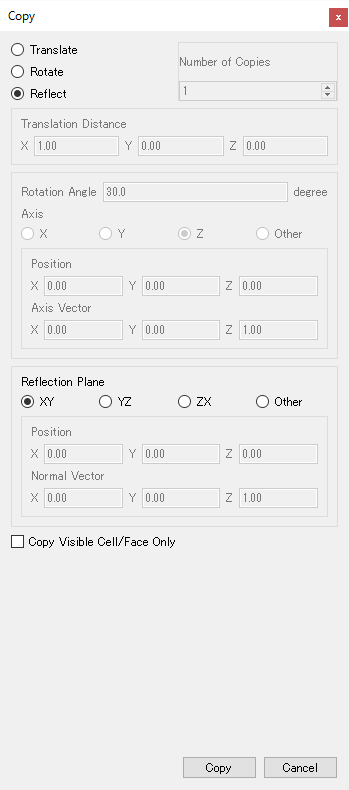

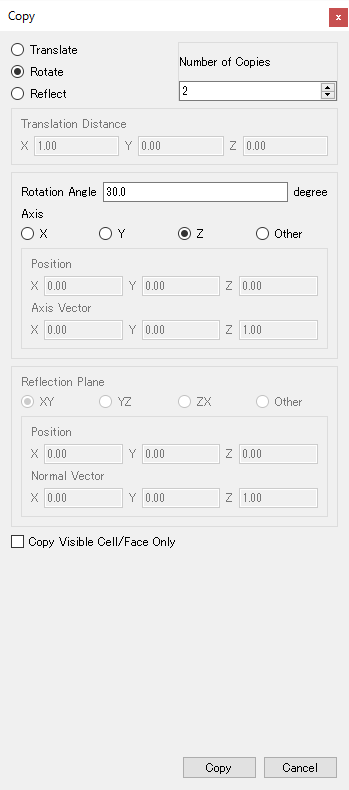

Copy

メッシュのコピーを指定した位置に追加します

Delete Visible

メッシュの表示されている部分を消去します

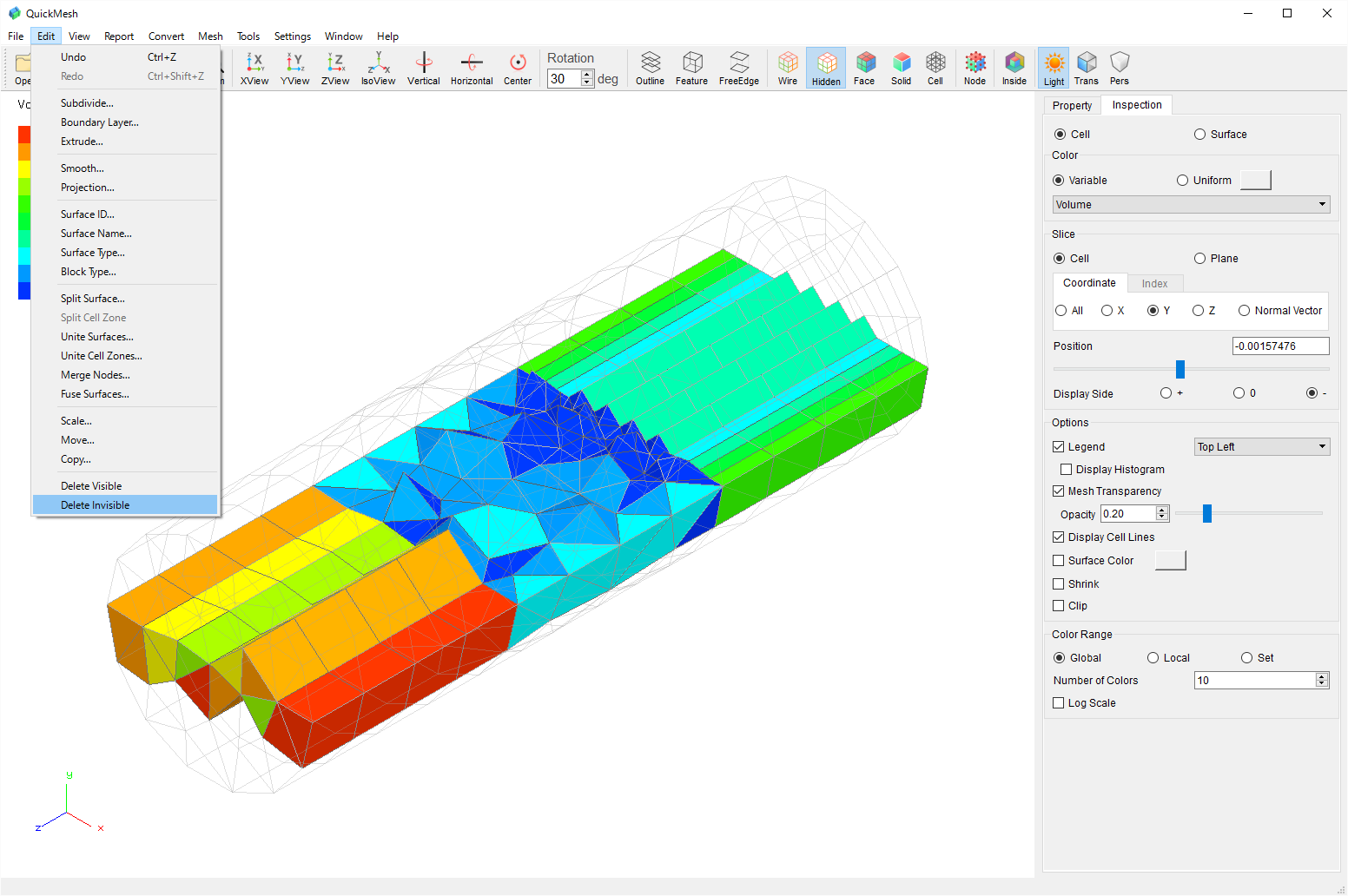

Delete Invisible

メッシュの表示されていない部分を消去します

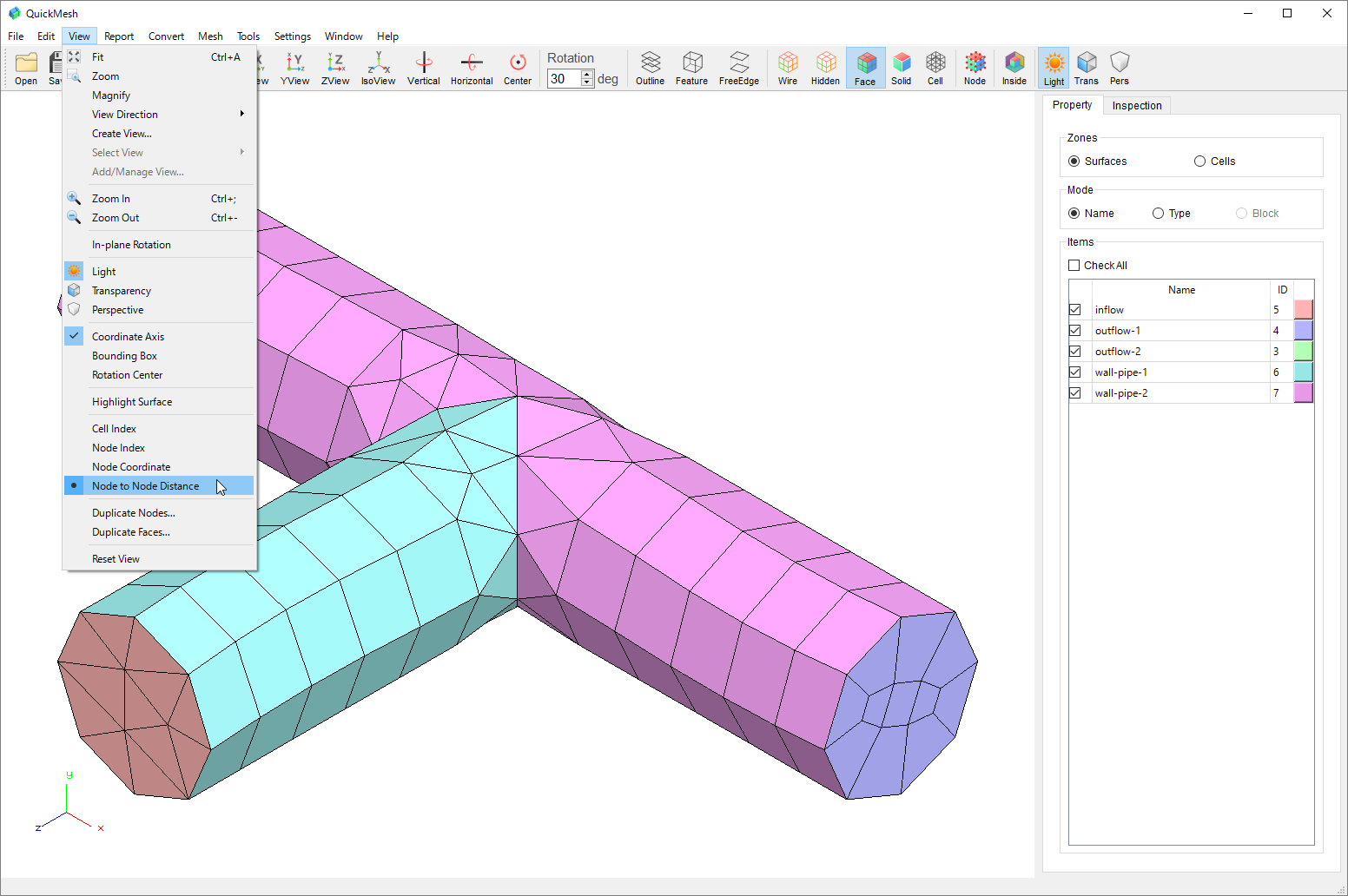

3.3.3. Viewメニュー

constitution view.png
Fit

表示状態を画面に合わせます

Zoom

指定した領域に表示を拡大します

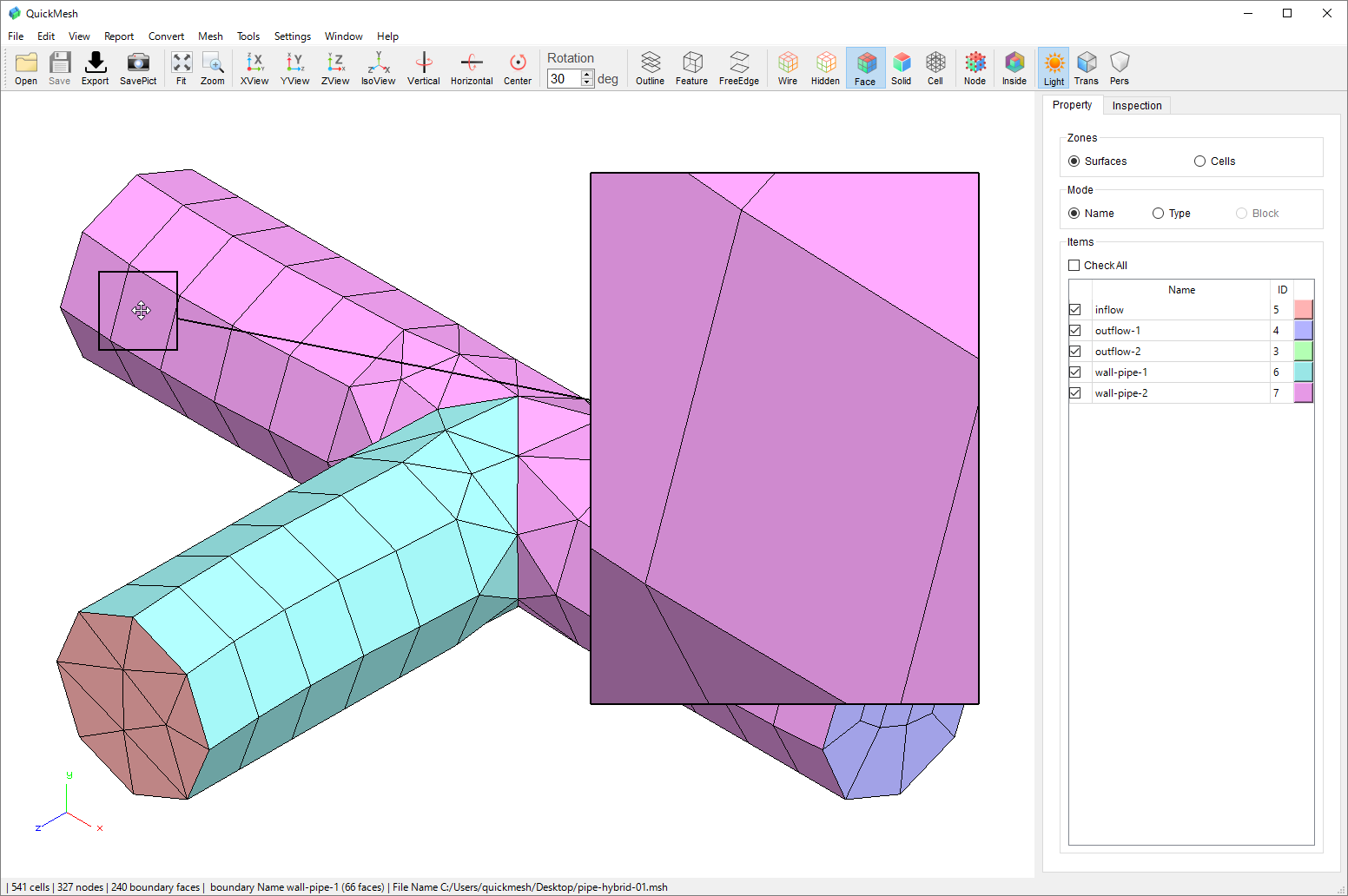

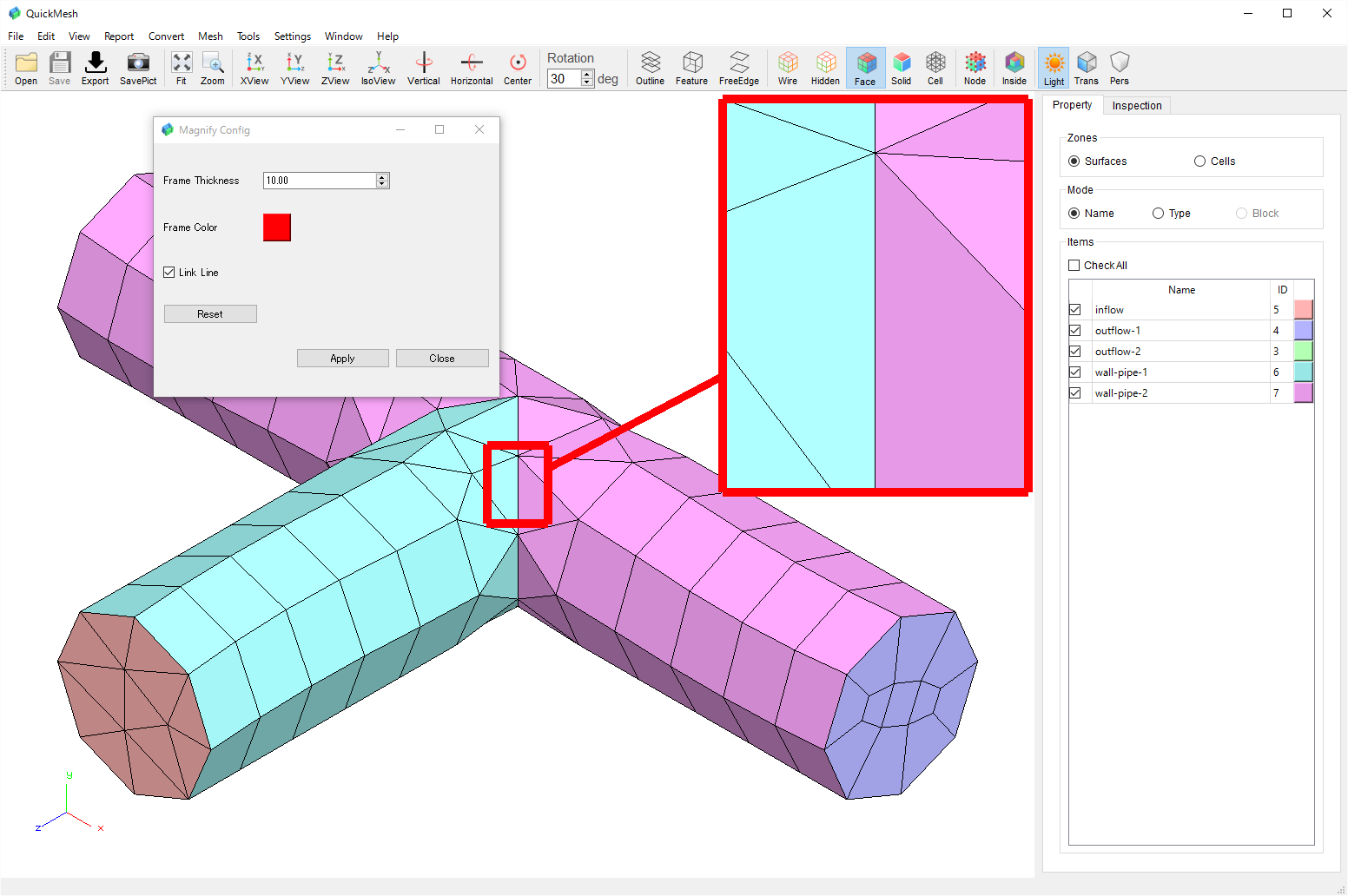

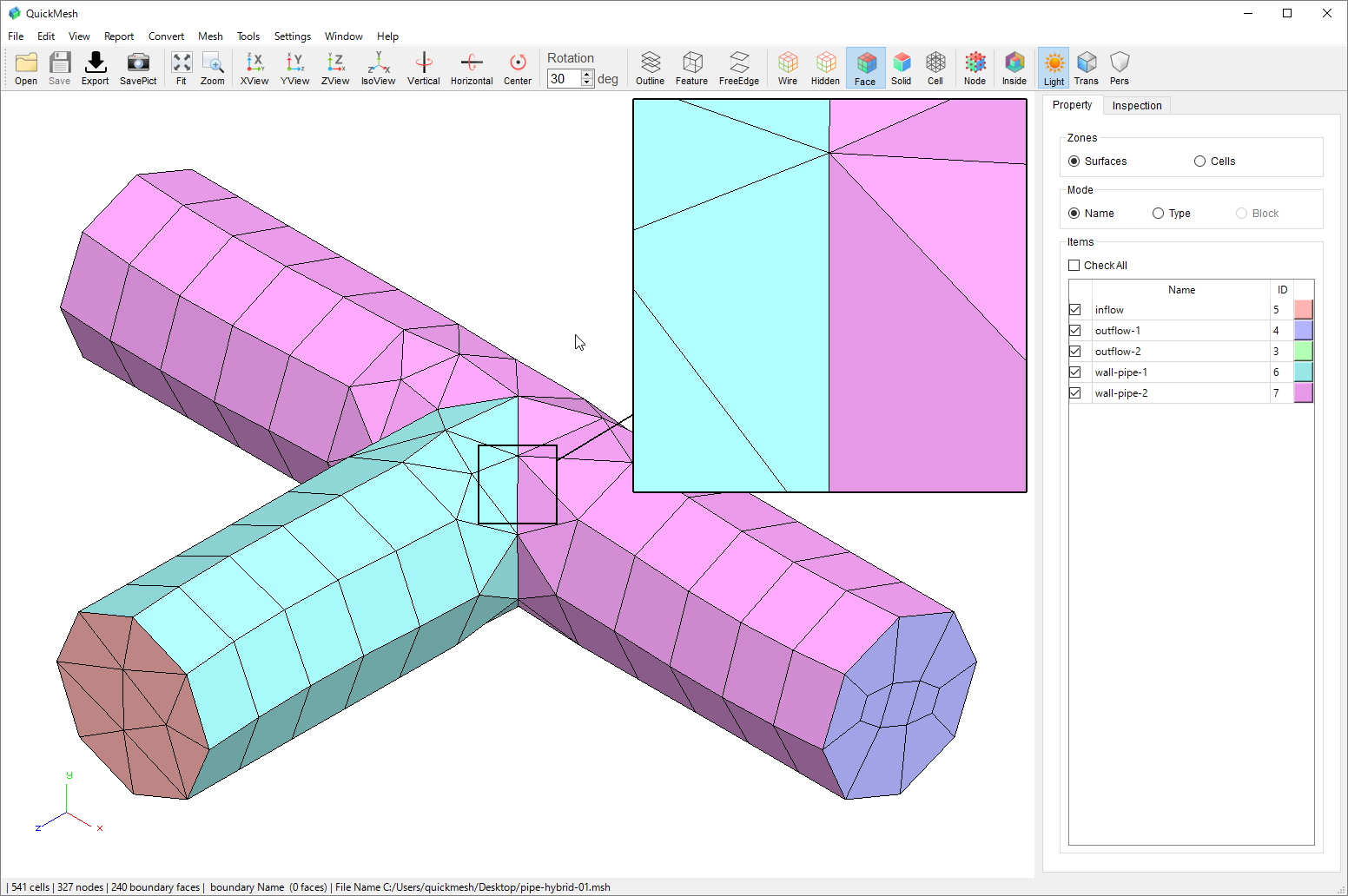

Magnify

メッシュの一部を拡大表示します

View Direction

視線を軸に合わせます

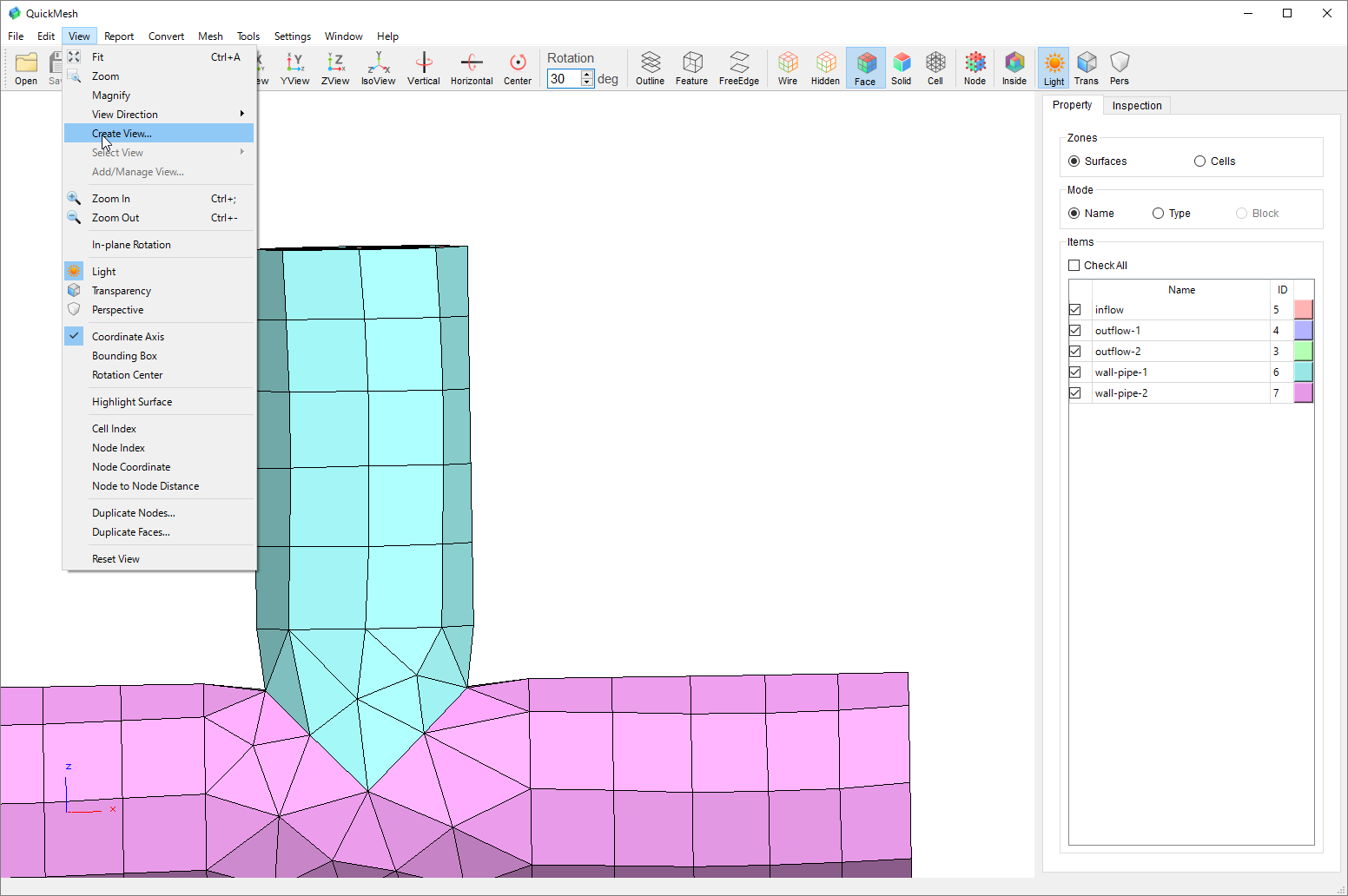

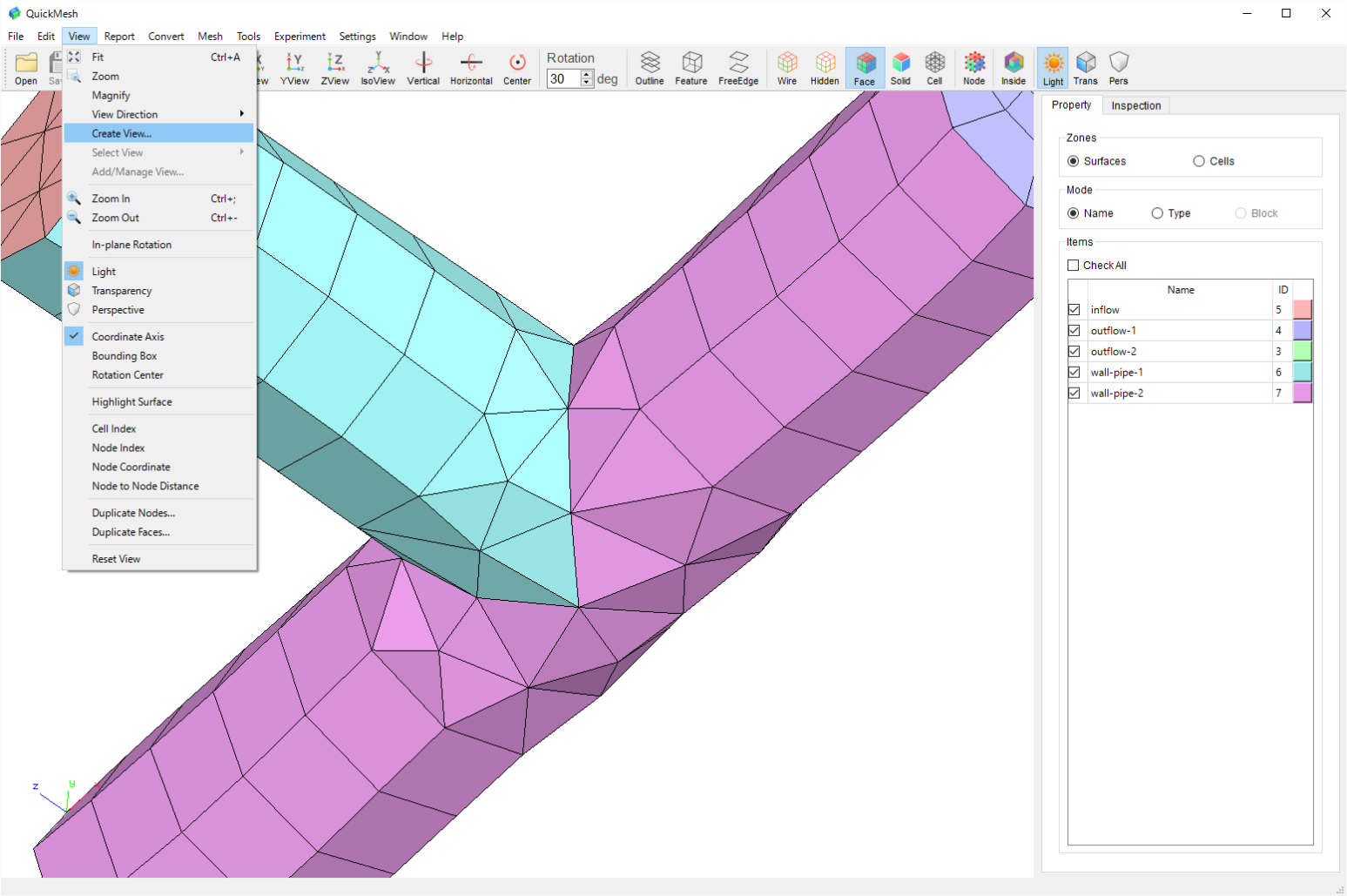

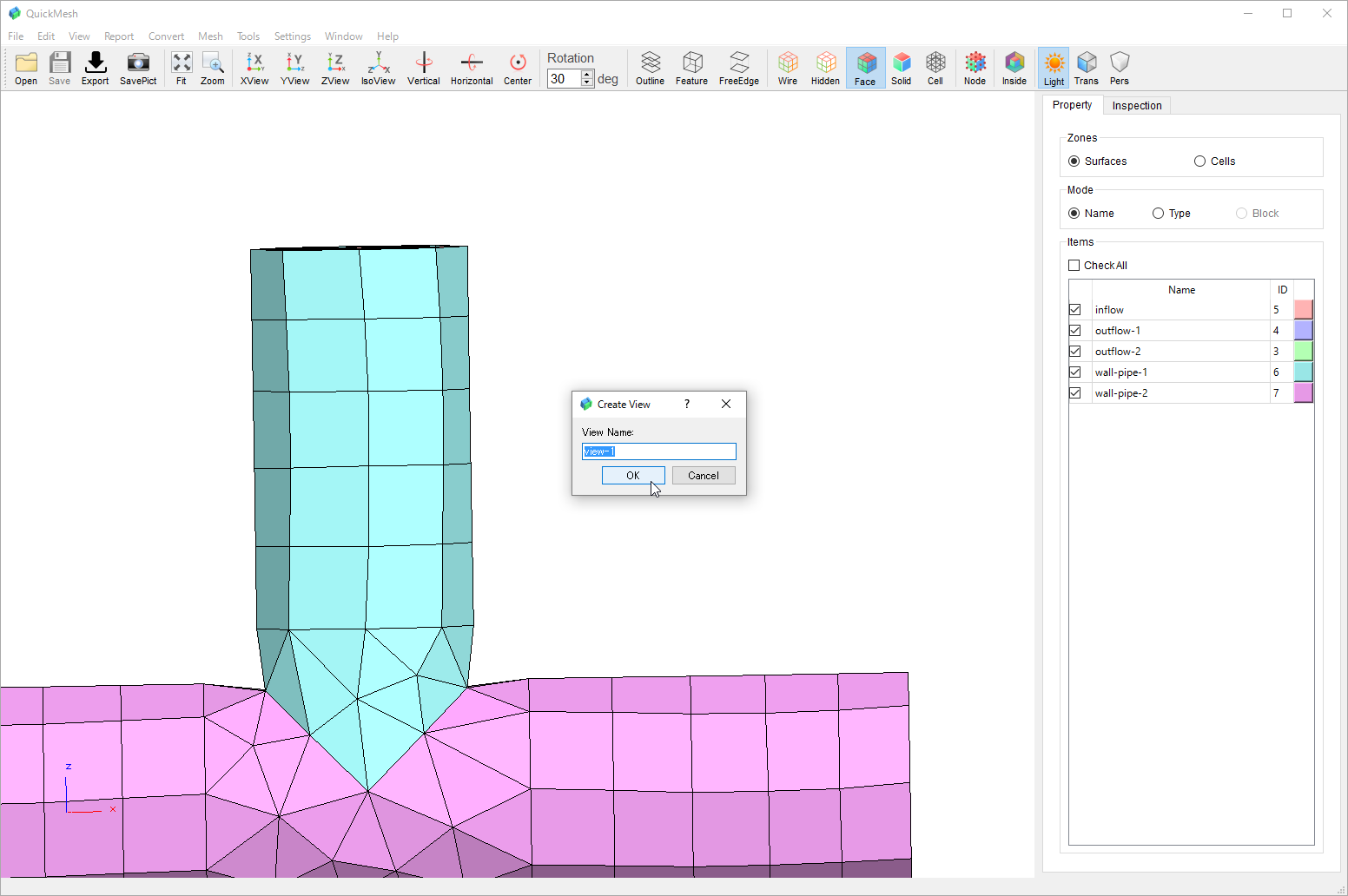

Create View

視点を保存します

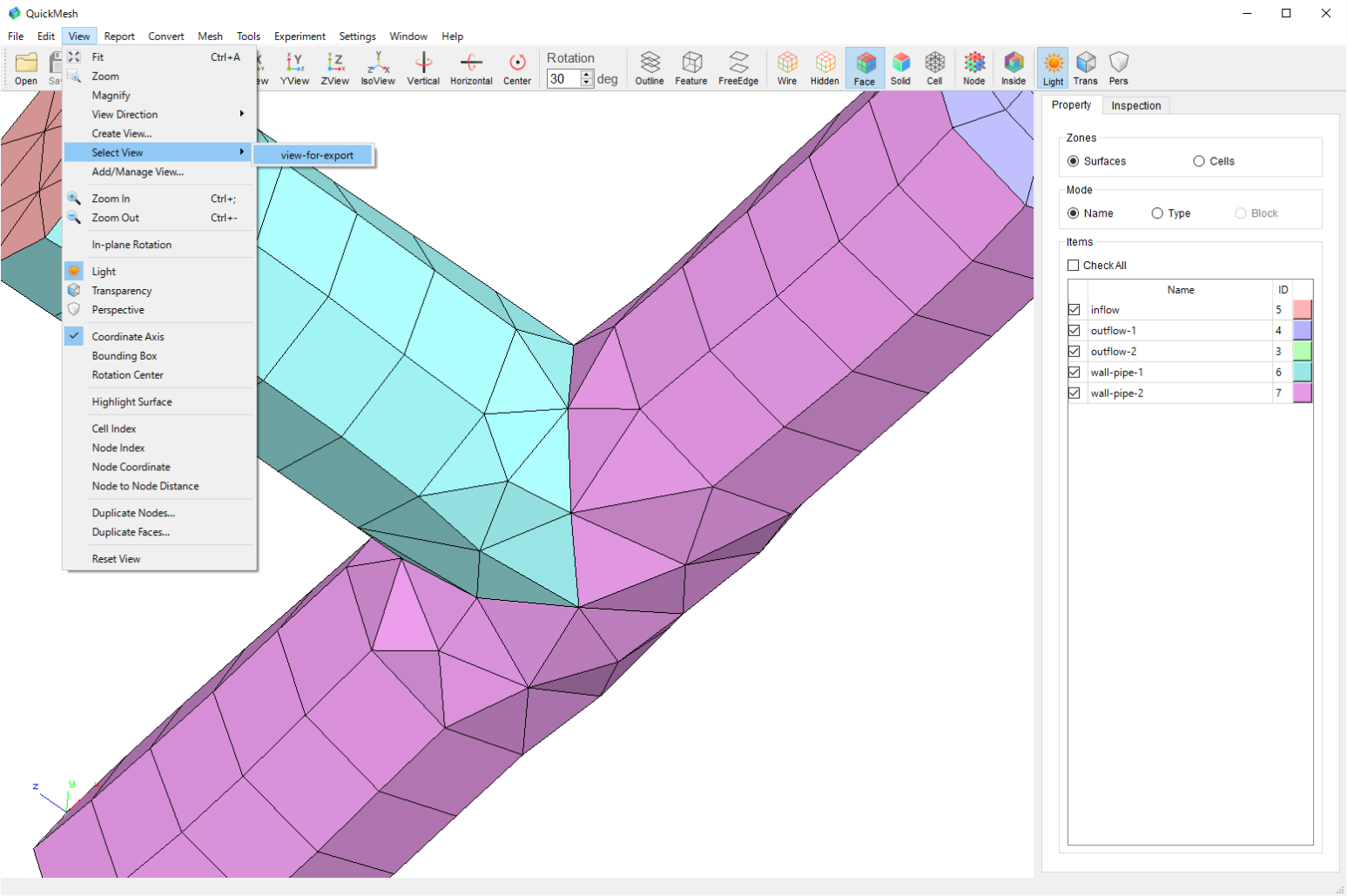

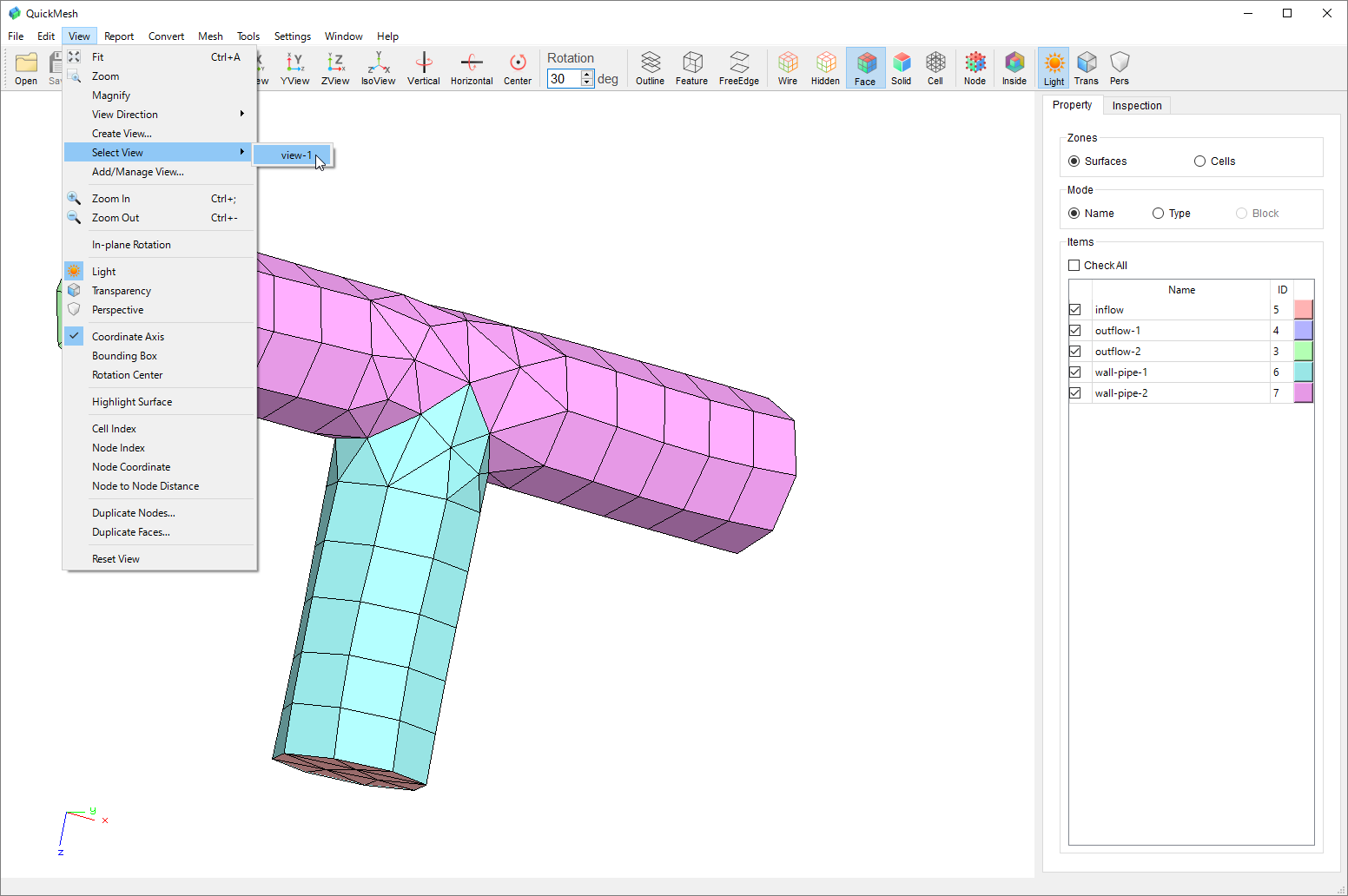

Select View

保存した視点を再現します

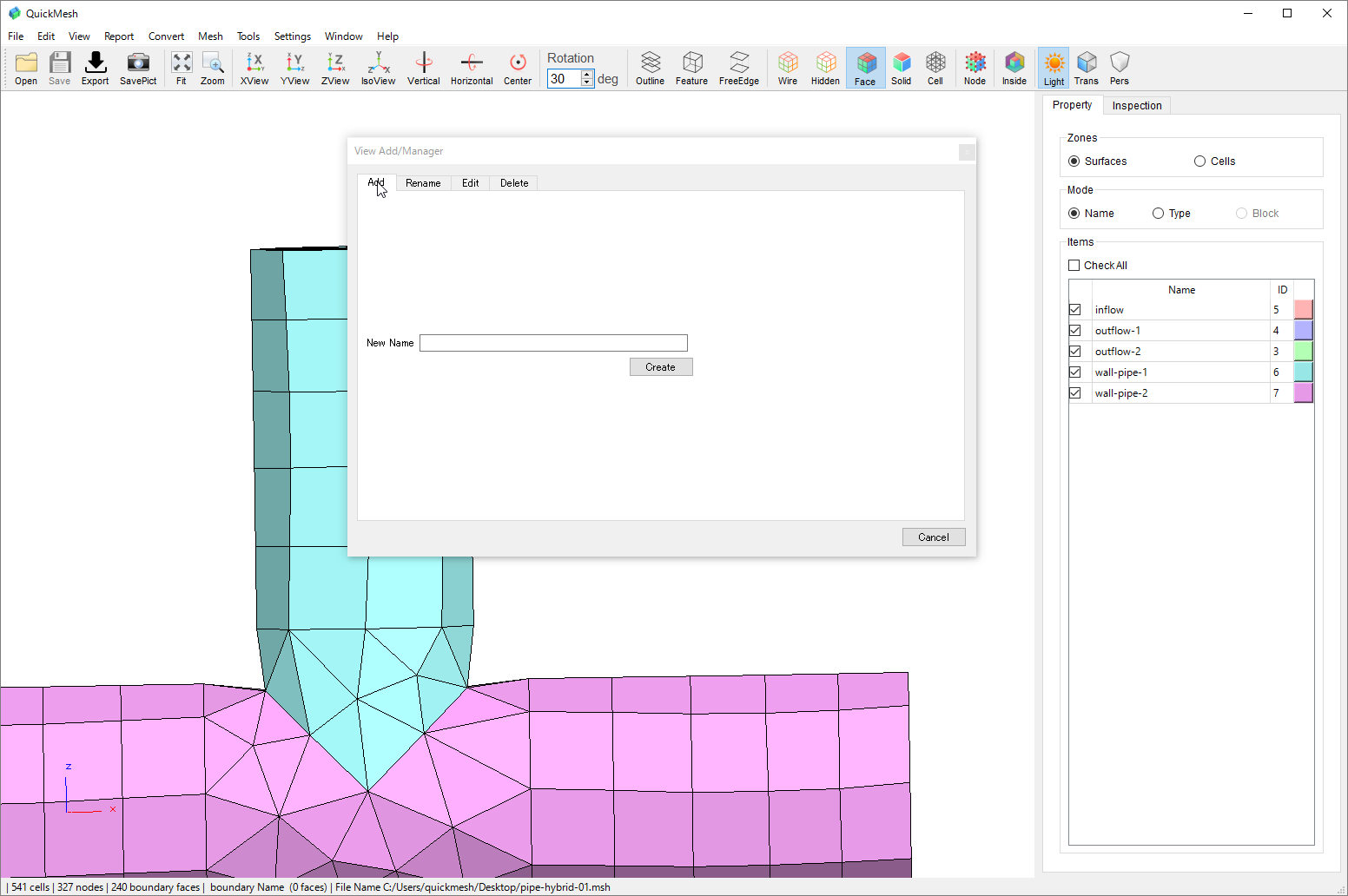

Add/Manage View

視点を保存、編集します

Zoom In

表示を拡大します

Zoom Out

表示を縮小します

In plane Rotation

画面に垂直な軸で表示を回転します

Light

光源を切り替えます

Transparency

メッシュの半透明表示を切り替えます

Perspective

透視投影と平行投影を切り替えます

Coordinate Axis

座標軸の表示を切り替えます

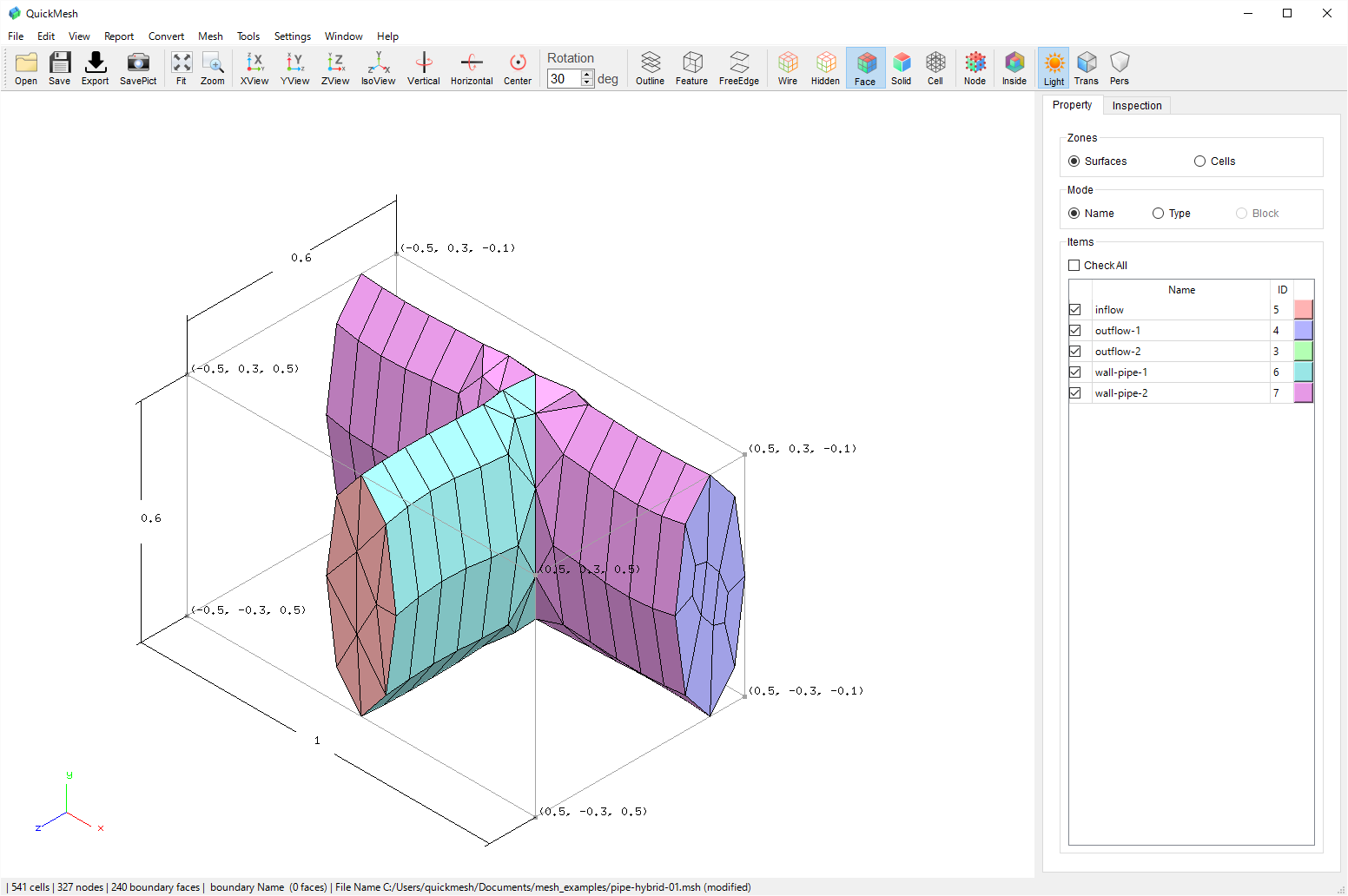

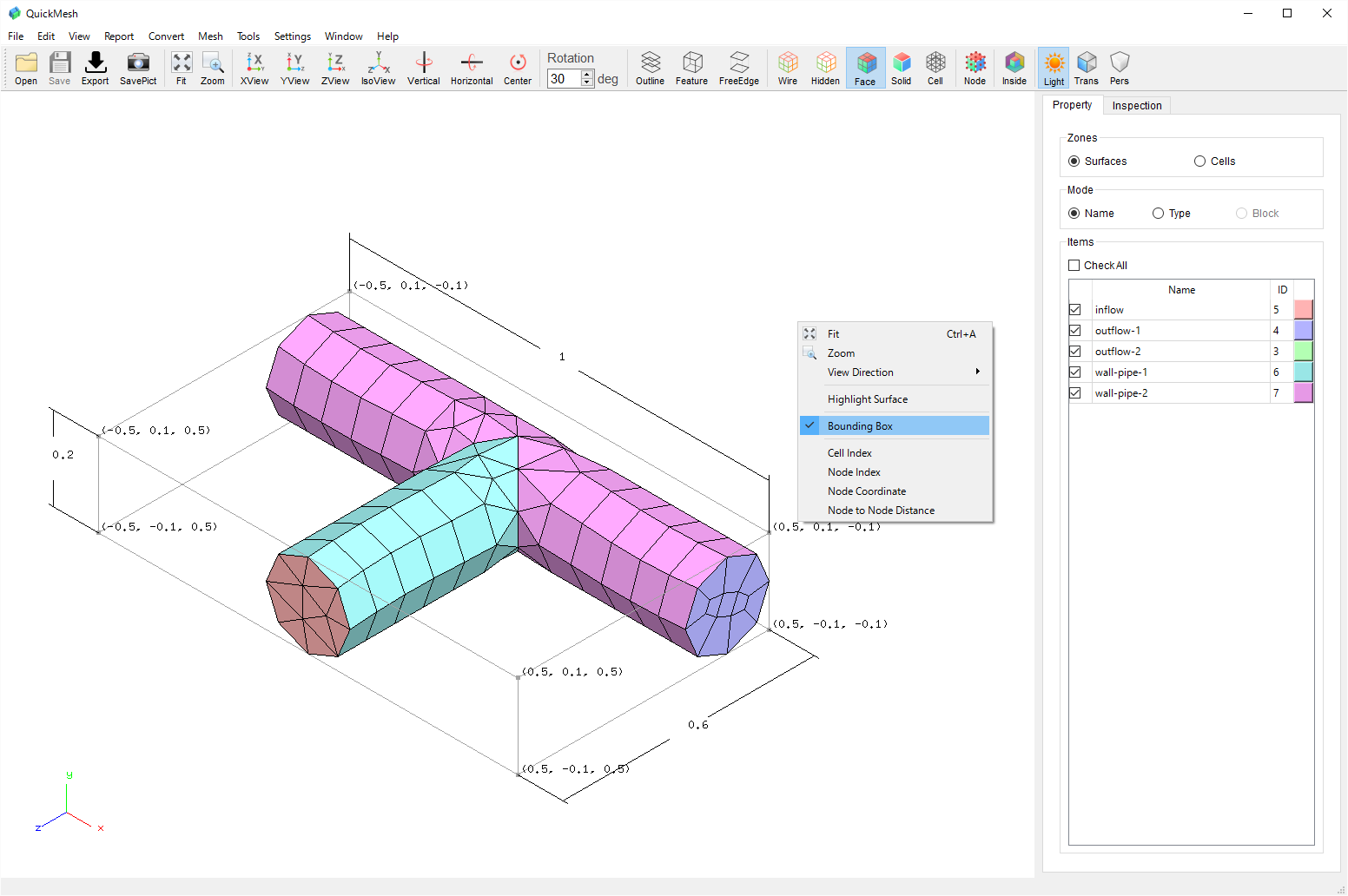

Bounding Box

Bounding Boxの表示を切り替えます

Rotation Center

視点の回転中心の表示を切り替えます

Highlight Surface

マウスポインタ下の境界面をハイライトします

Cell Index

セルのインデックスを表示します

Node Index

節点のインデックスを表示します

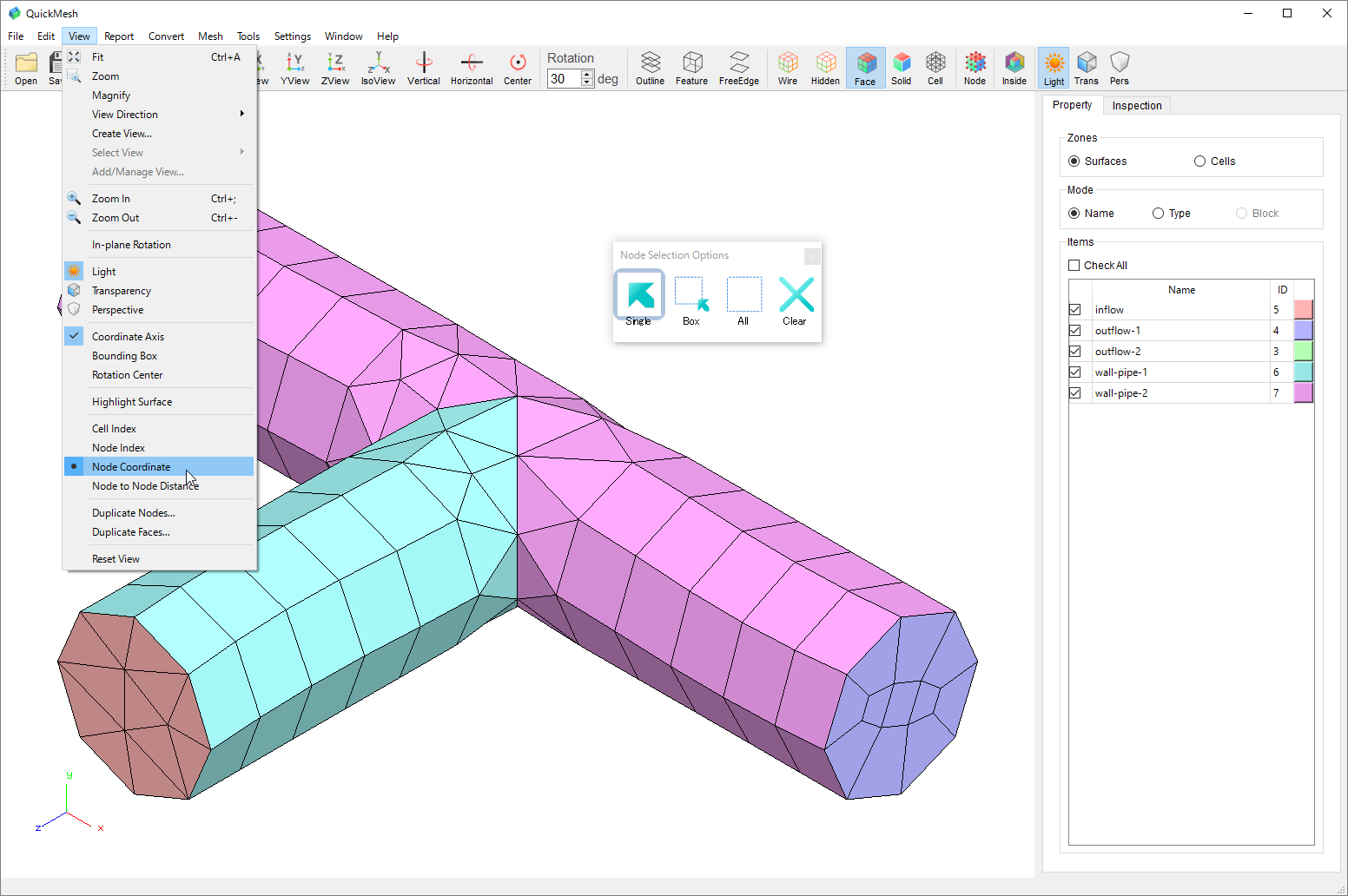

Node Coordinate

節点の座標を表示します

Node to Node Distance

節点間の距離を表示します

Duplicate Nodes

近接節点をハイライトします

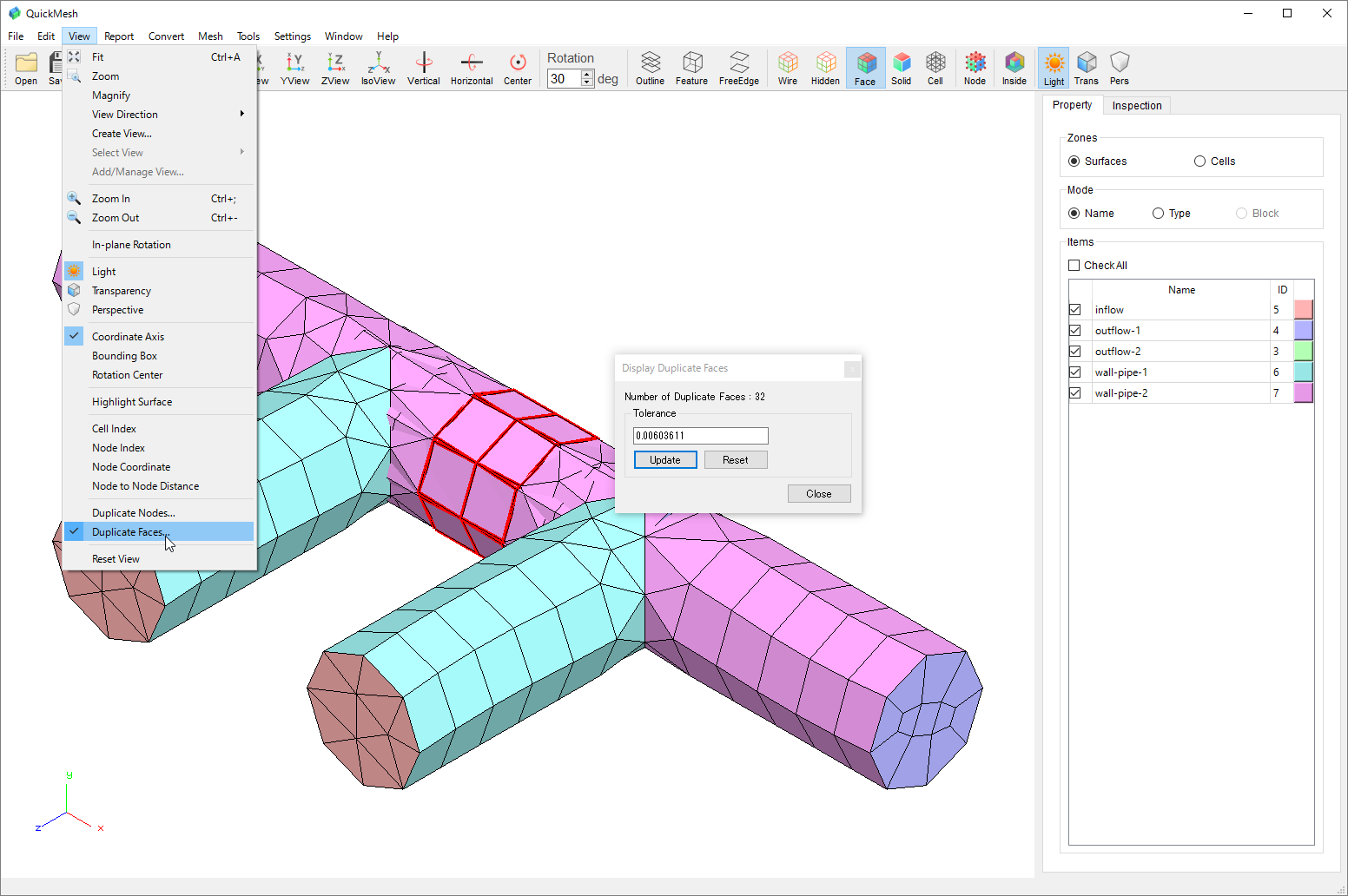

Duplicate Faces

重複面をハイライトします

Reset View

視点を読み込んだ状態に戻します

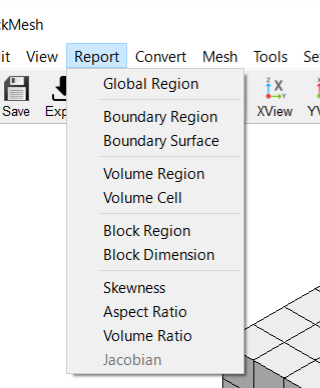

3.3.4. Reportメニュー

constitution report.png
Global Region

メッシュ領域の情報

Boundary Region

境界面領域の情報

Boundary surface

境界面各量の情報

Volume Region

セルゾーン領域の情報

Volume Cell

セルゾーン各量の情報

Block Region

ブロック領域の情報

Block Dimension

ブロックの構造についての情報

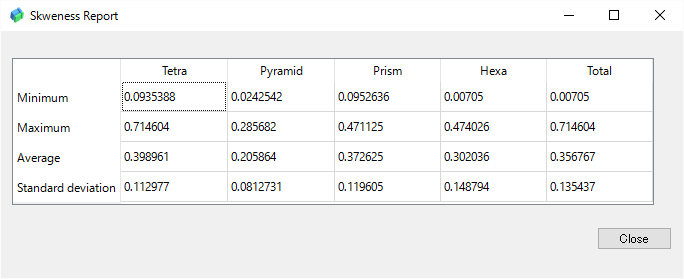

Skewness

メッシュの歪度についての情報

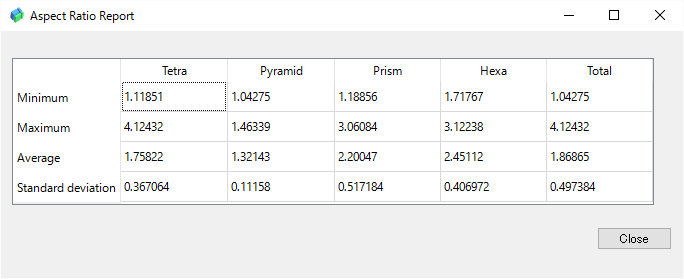

Aspect Ratio

各セルの縦横比についての情報

Volume Ratio

各セルの体積比についての情報

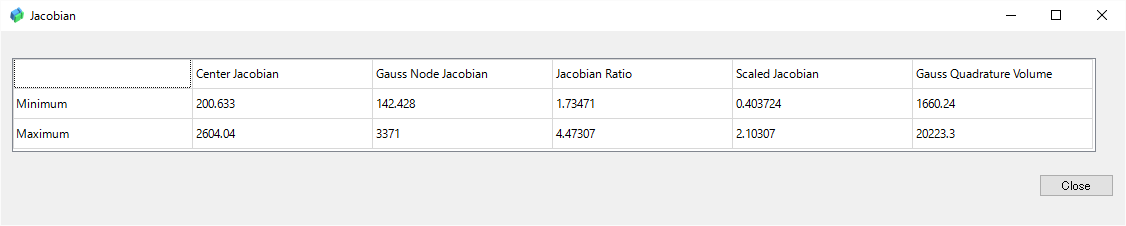

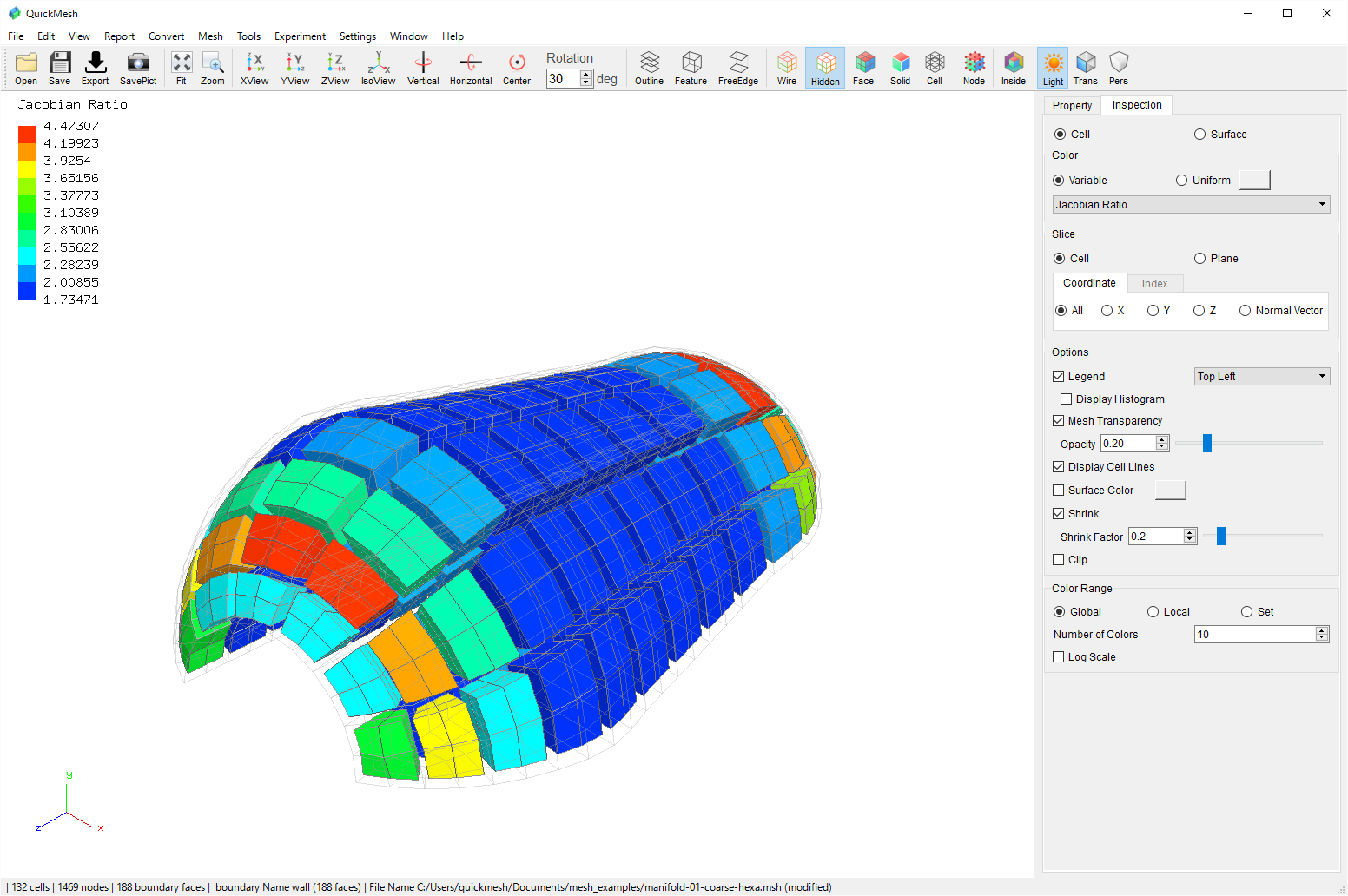

Jacobian

2次要素セルのヤコビアンについての情報

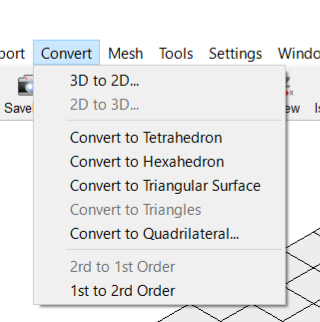

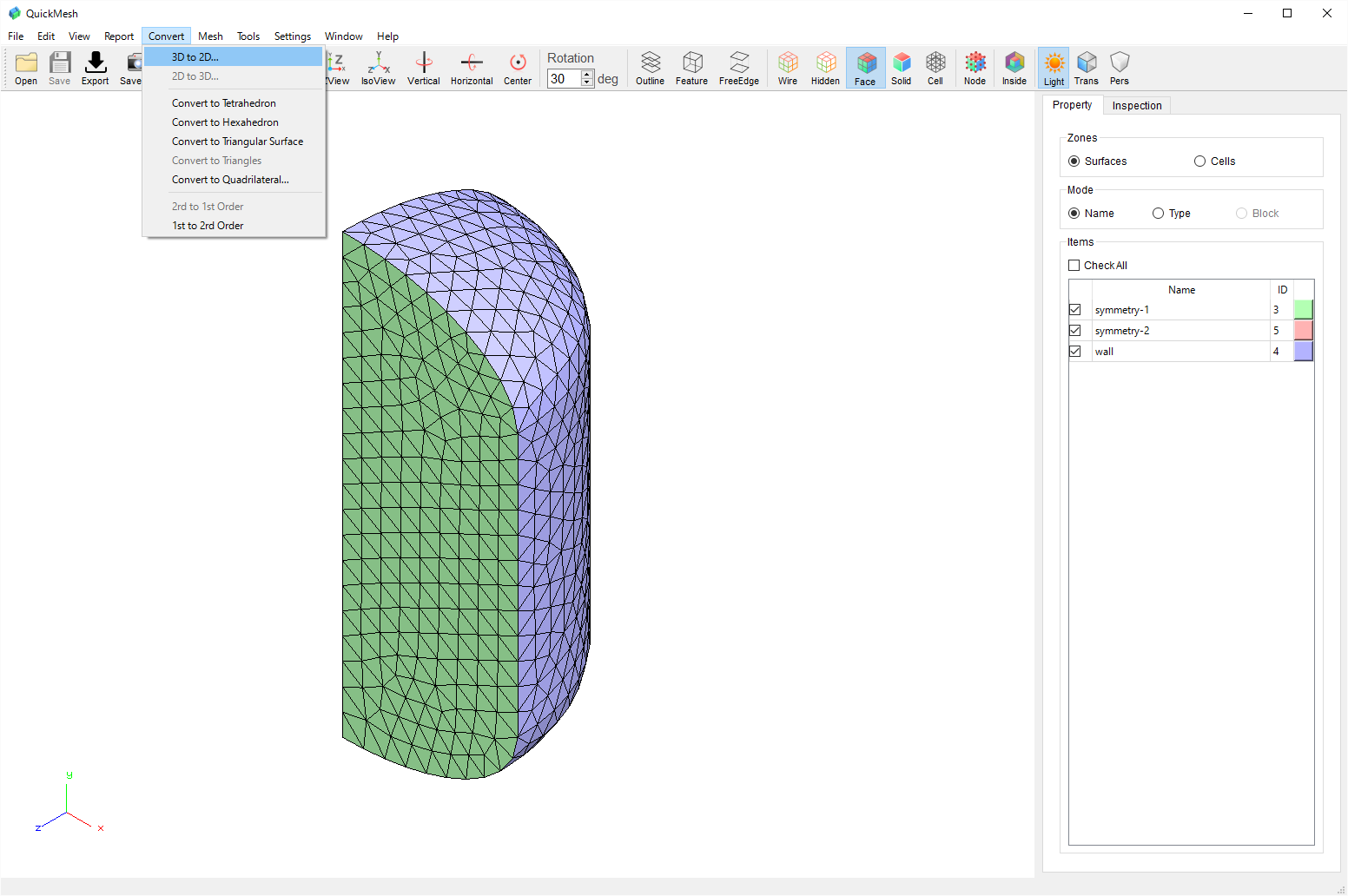

3.3.5. Convertメニュー

constitution convert.png

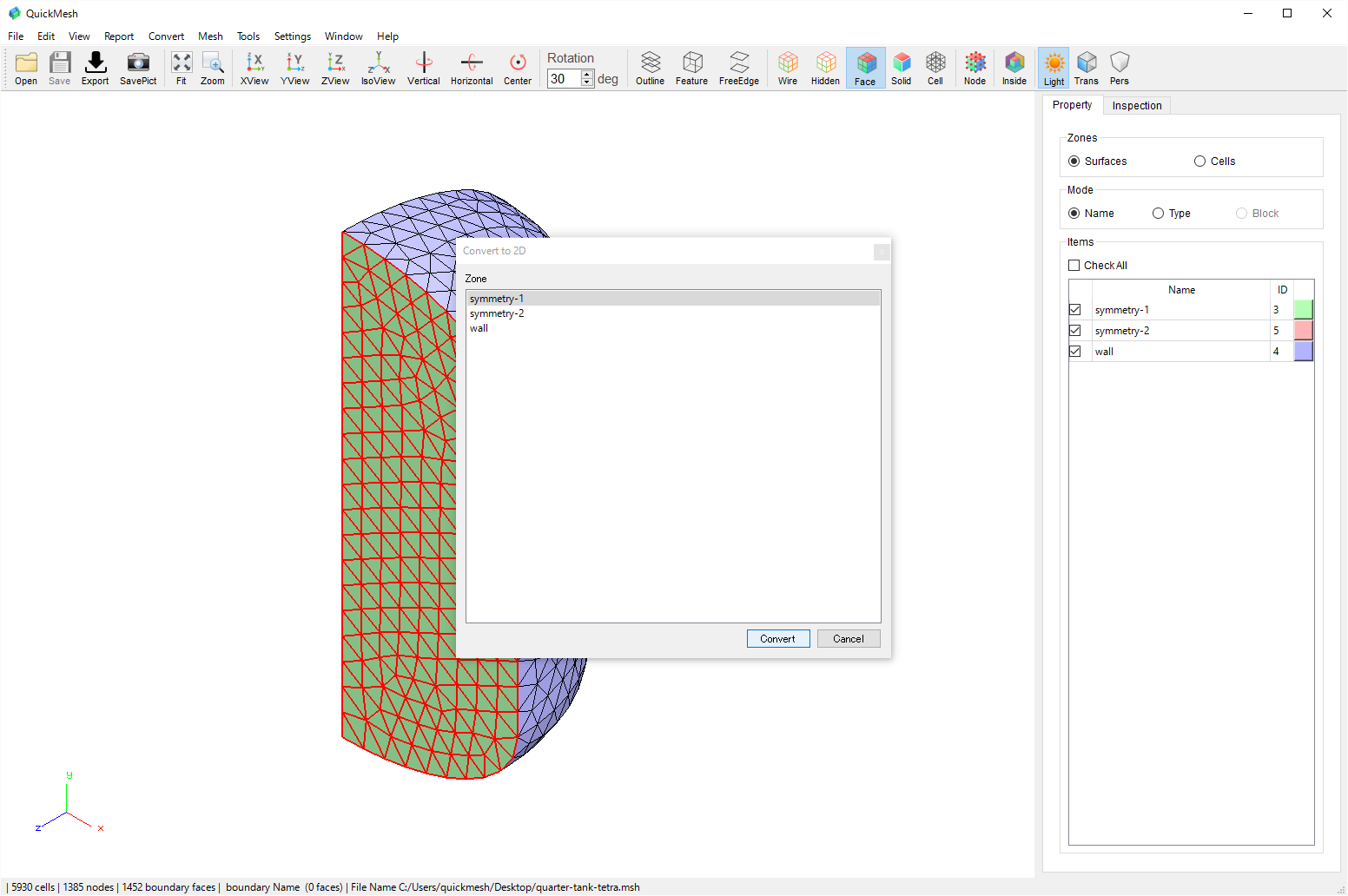

3D to 2D

3次元メッシュを投影し2次元メッシュにします

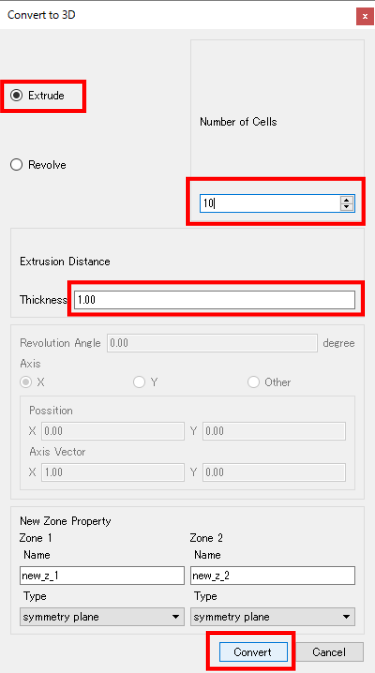

2D to 3D

2次元メッシュを3次元メッシュにします

Convert to Tetrahedron

セルを四面体に切り分けます

Convert to Hexahedron

セルを六面体に切り分けます

Convert to Triangular Surface

メッシュを三角形面のみにします

Convert to Triangles

2次元メッシュを三角形に切り分けます

Convert to Quadrilateral

メッシュを四角形面のみにします

2nd to 1st Order

2次要素の節点を取り去ります

1st to 2nd Order

2次要素の節点を追加します

3.3.6. Meshメニュー

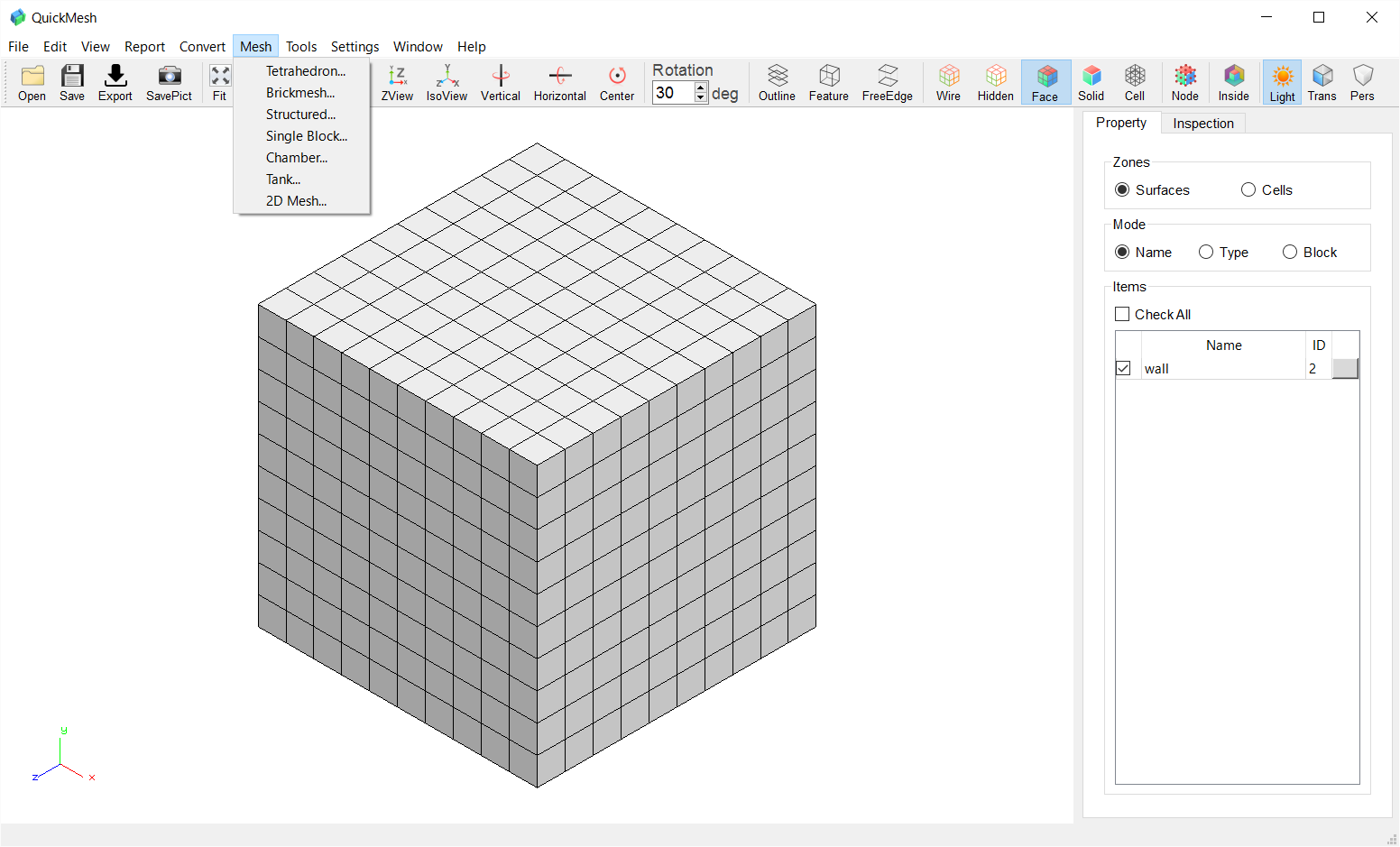

constitution mesh.png
Tetrahedron

表面のみのメッシュからボリュームメッシュを生成します

Brickmesh

直方体メッシュを生成します

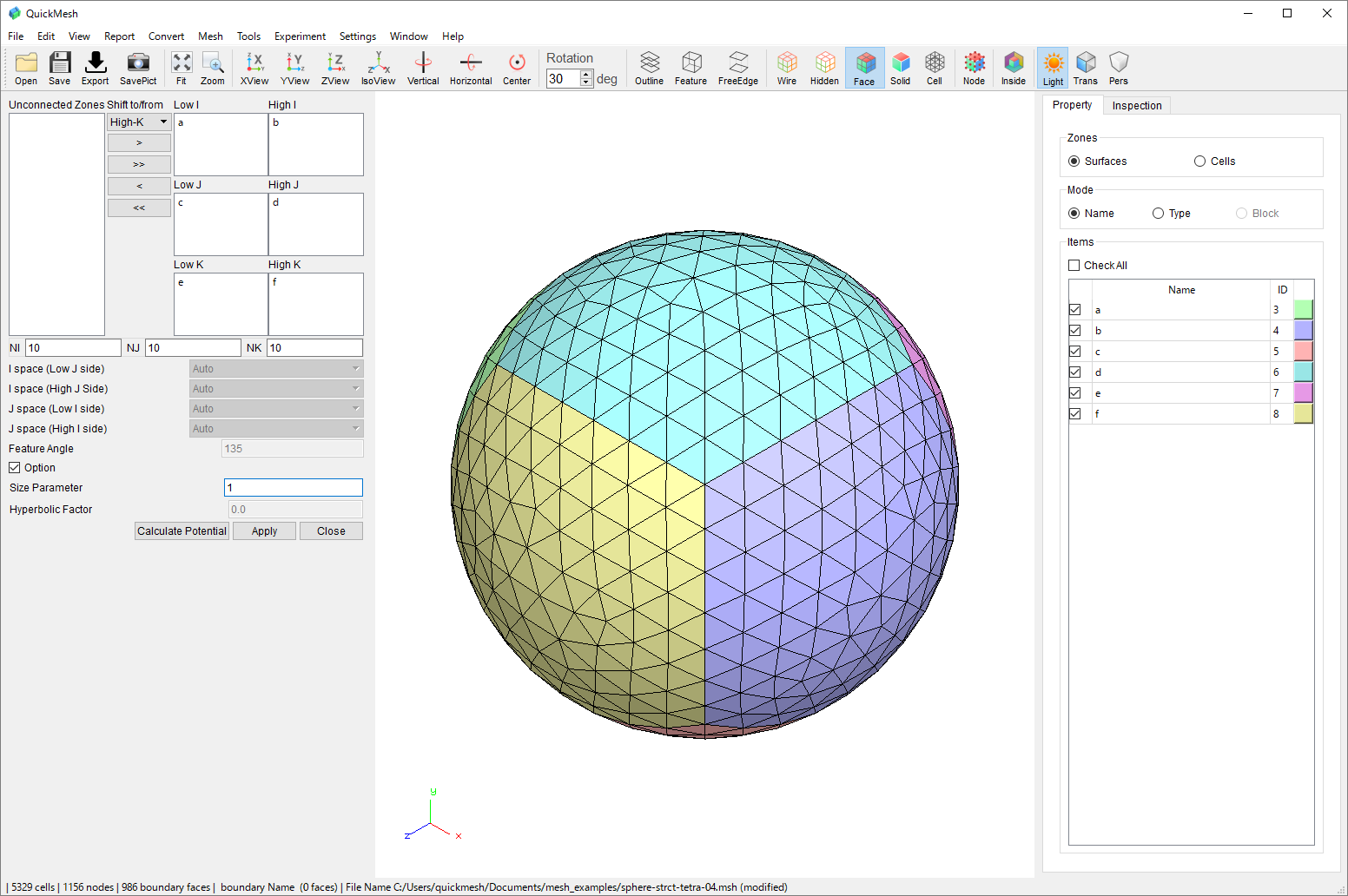

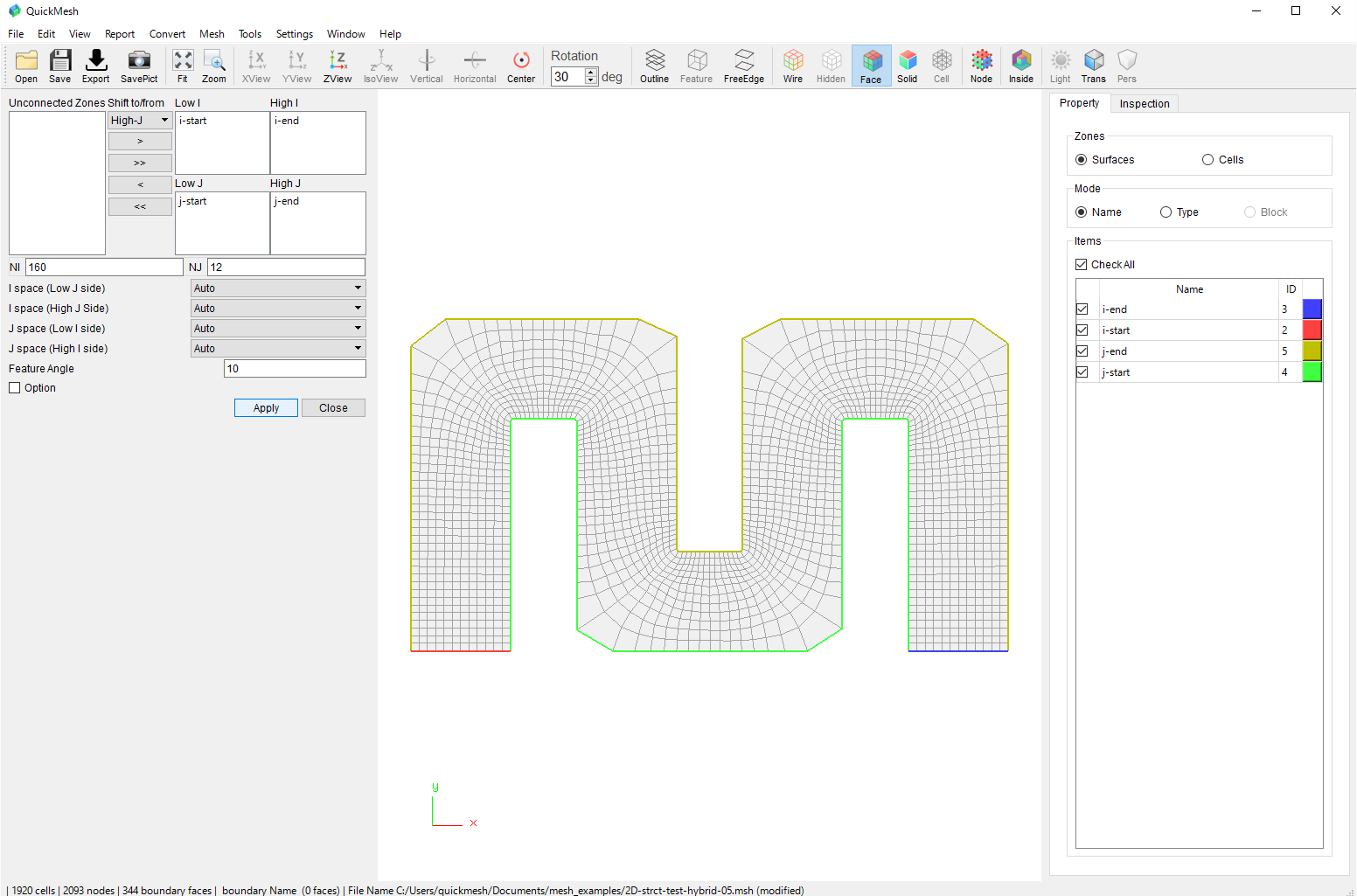

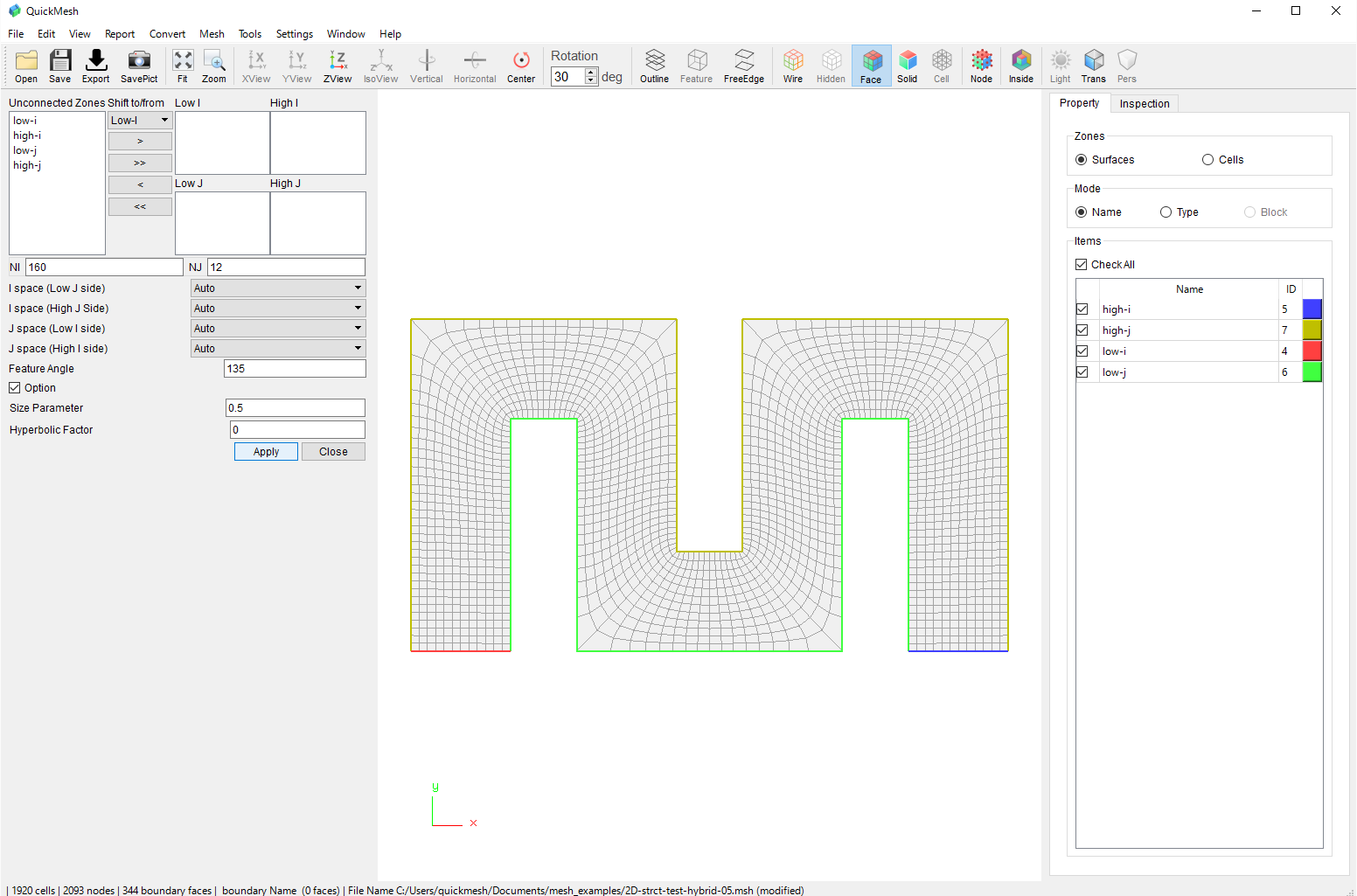

Structured

非構造メッシュを構造メッシュに再分割します

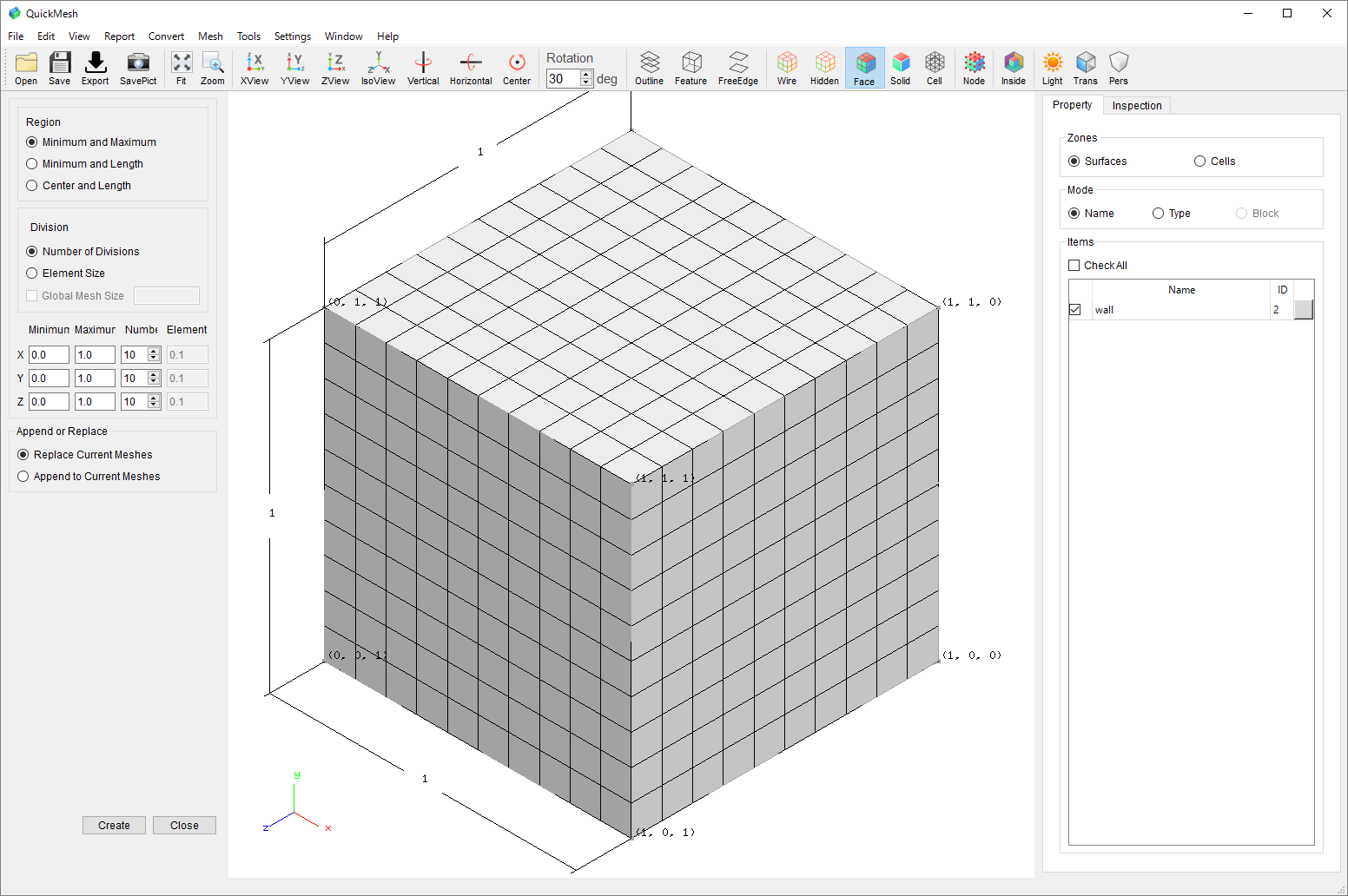

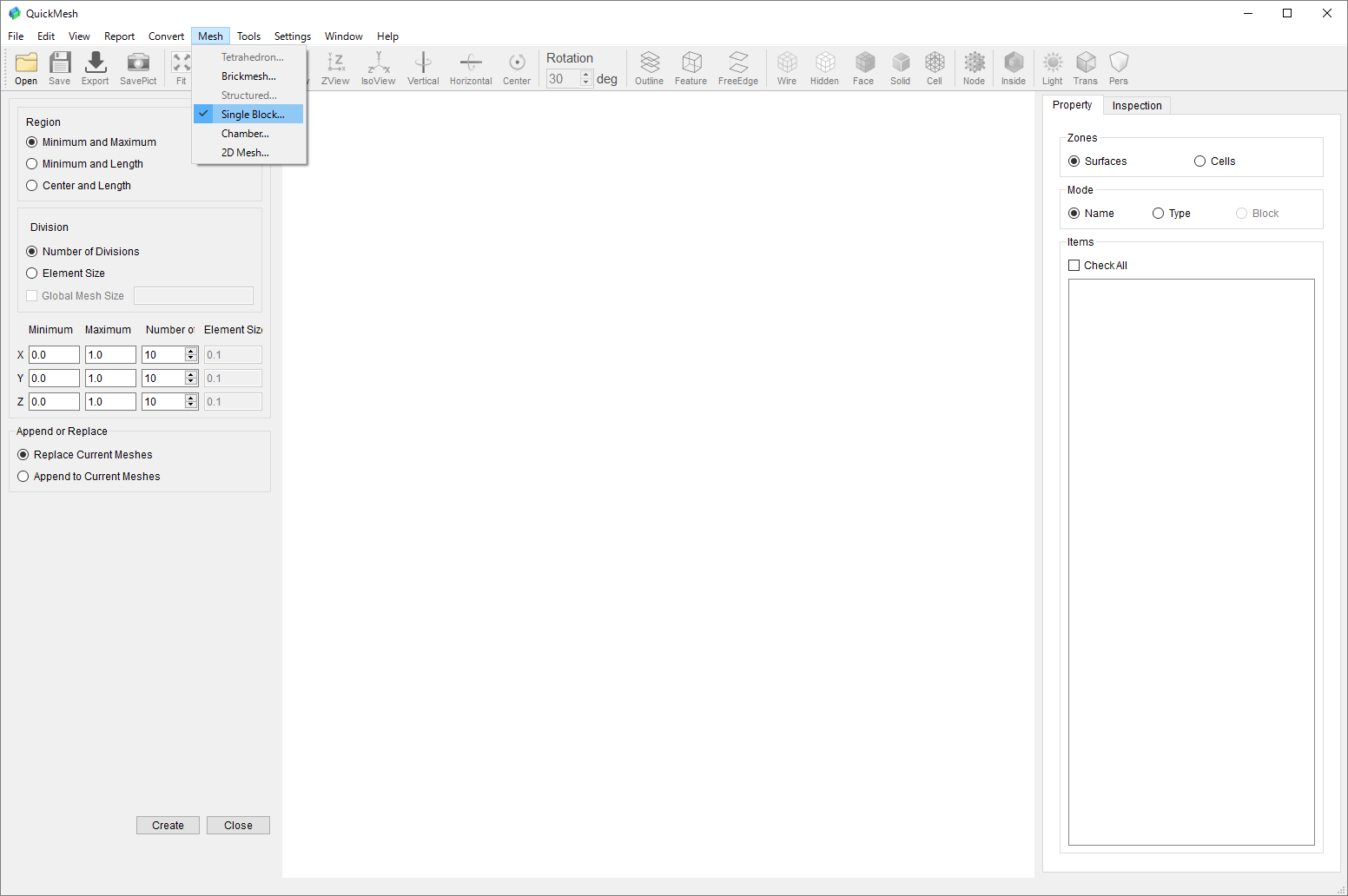

Single Block

直方体メッシュを生成します

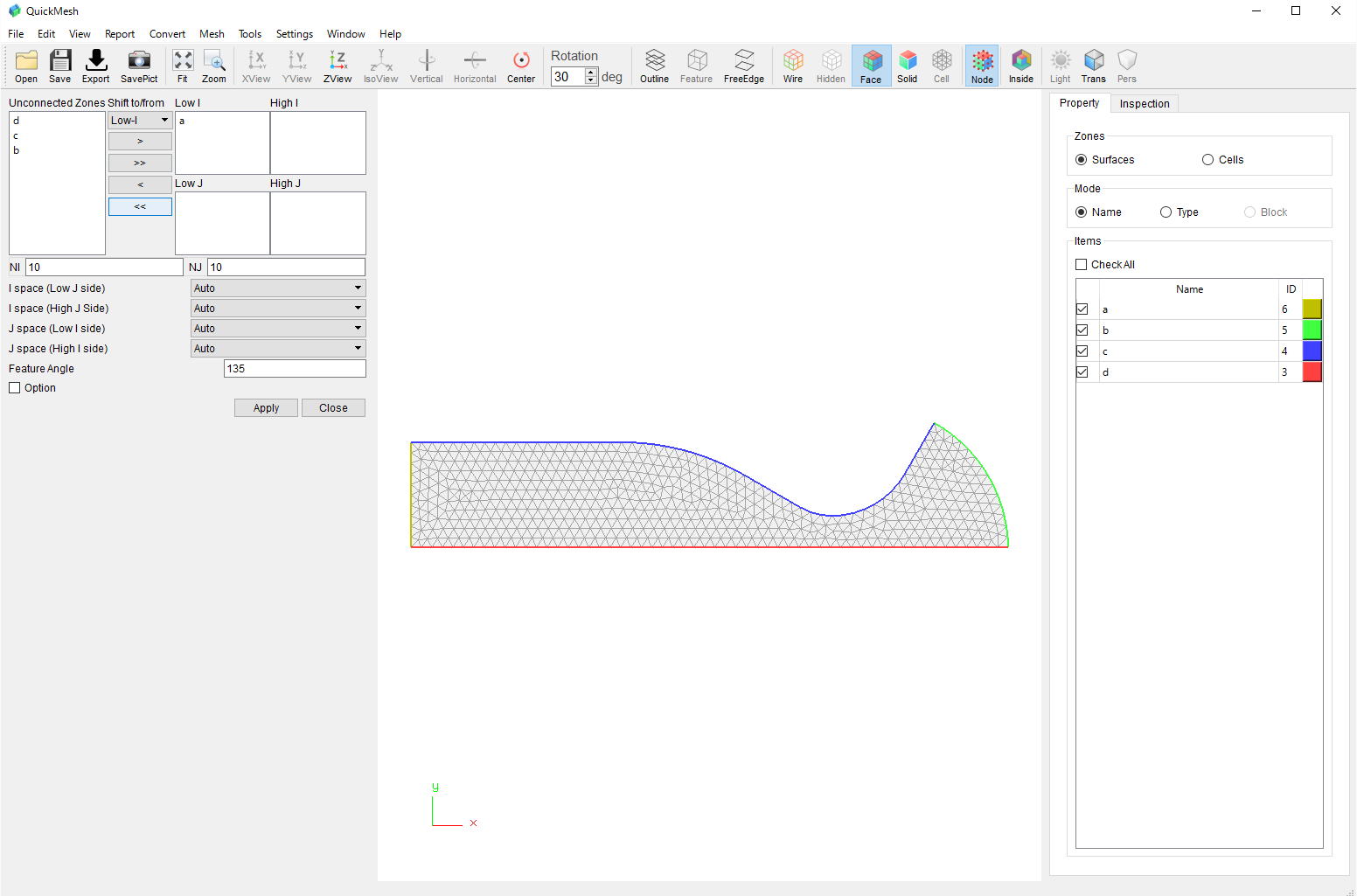

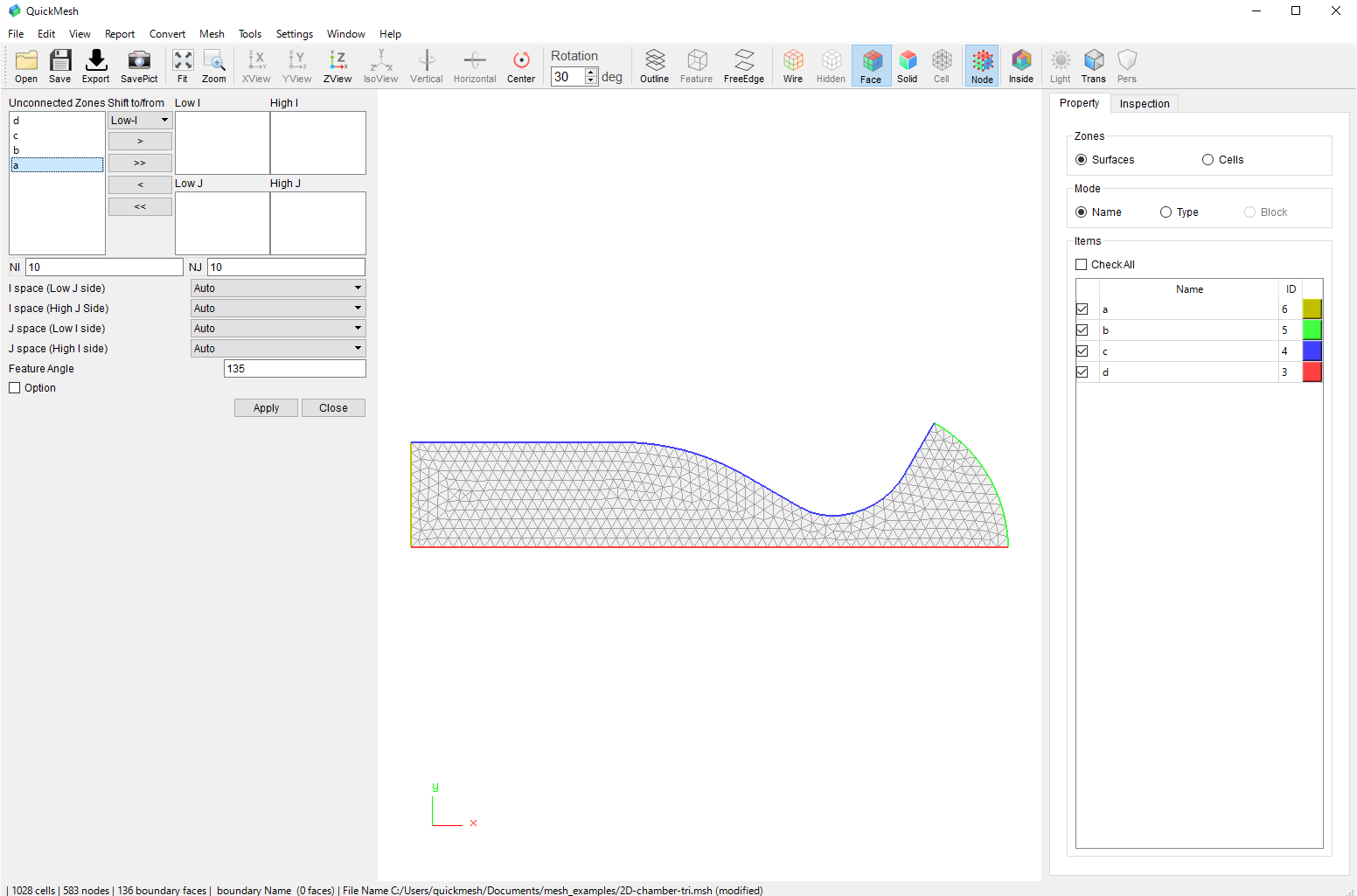

Chamber

2次元の燃焼室の構造格子を生成します

2D Mesh

2次元のメッシュを生成します

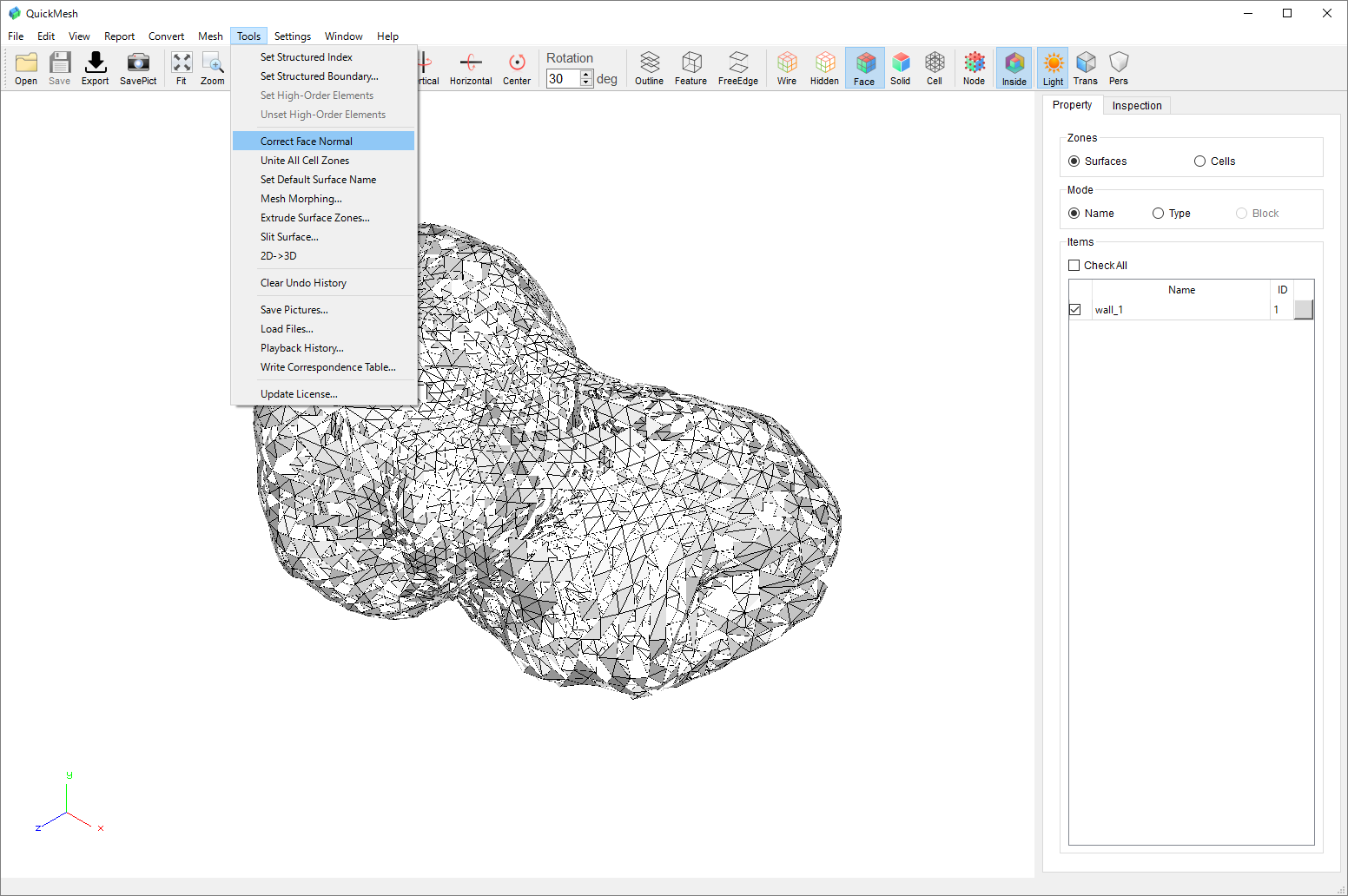

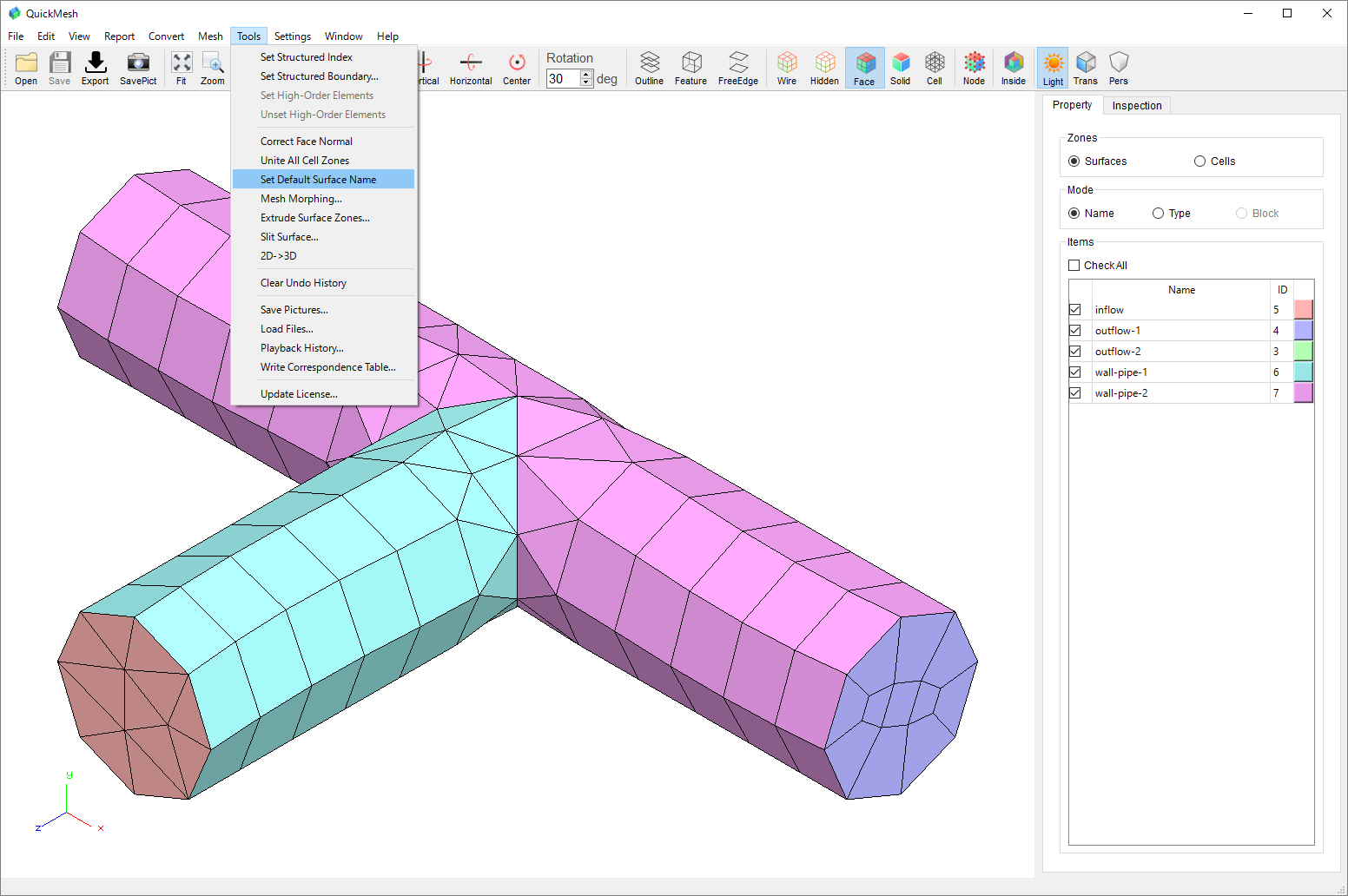

3.3.7. Toolsメニュー

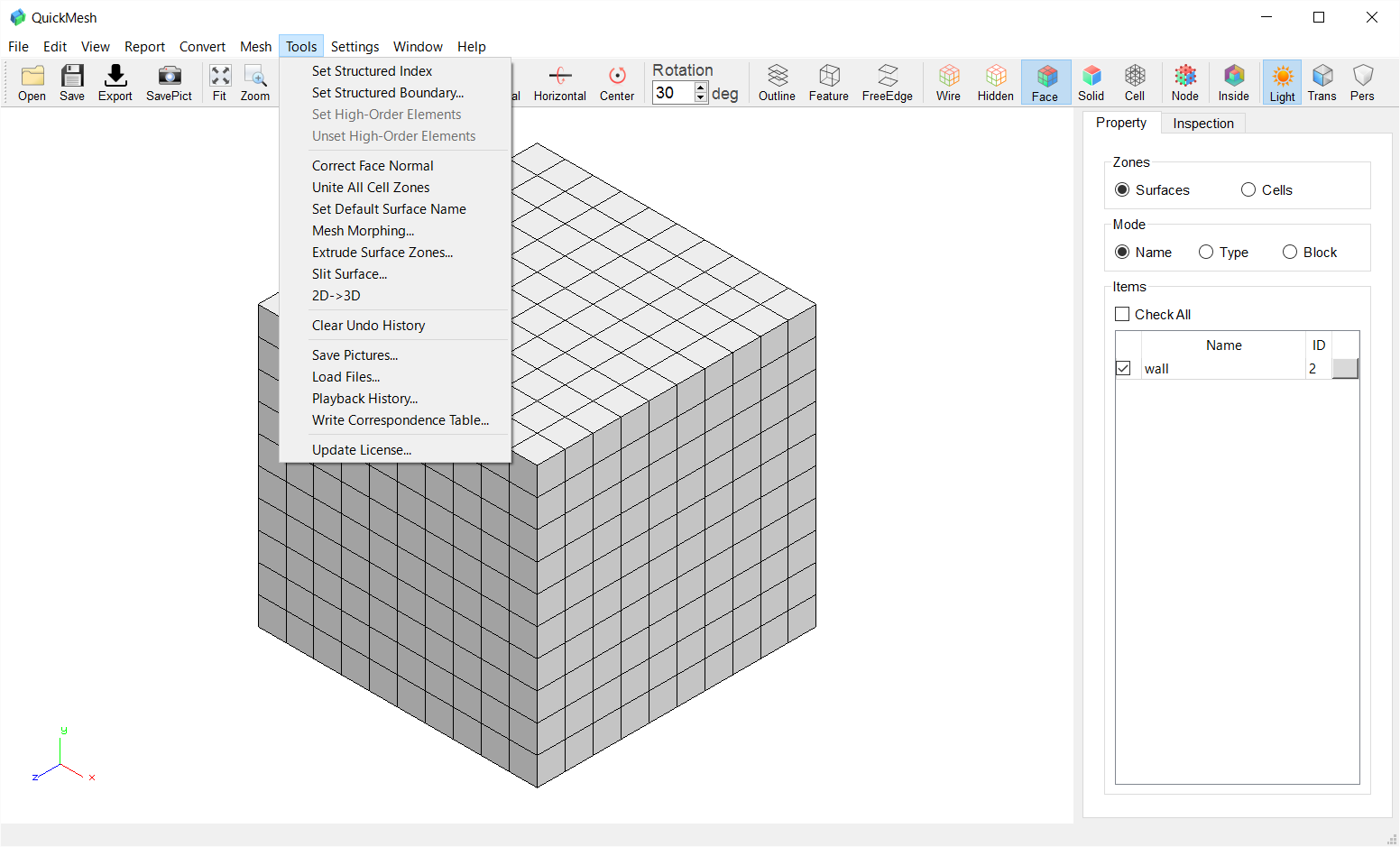

constitution tools.png

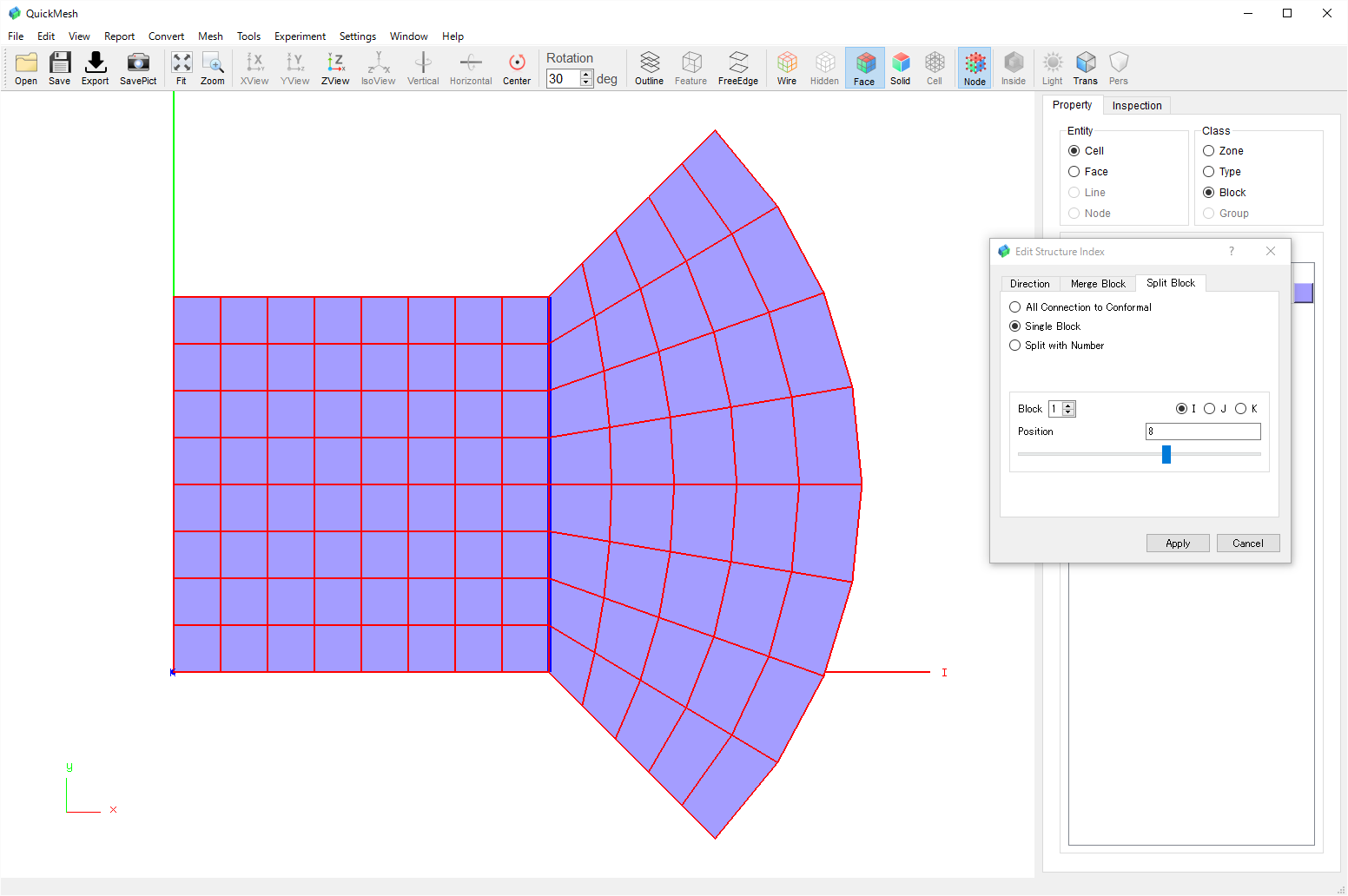

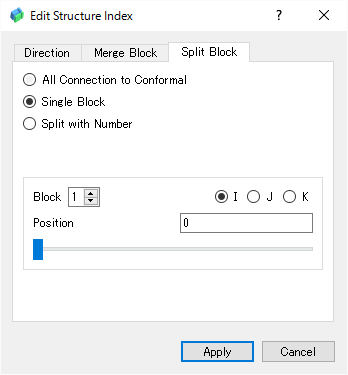

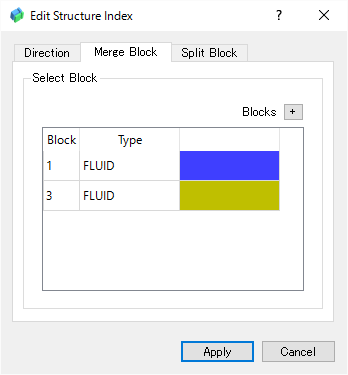

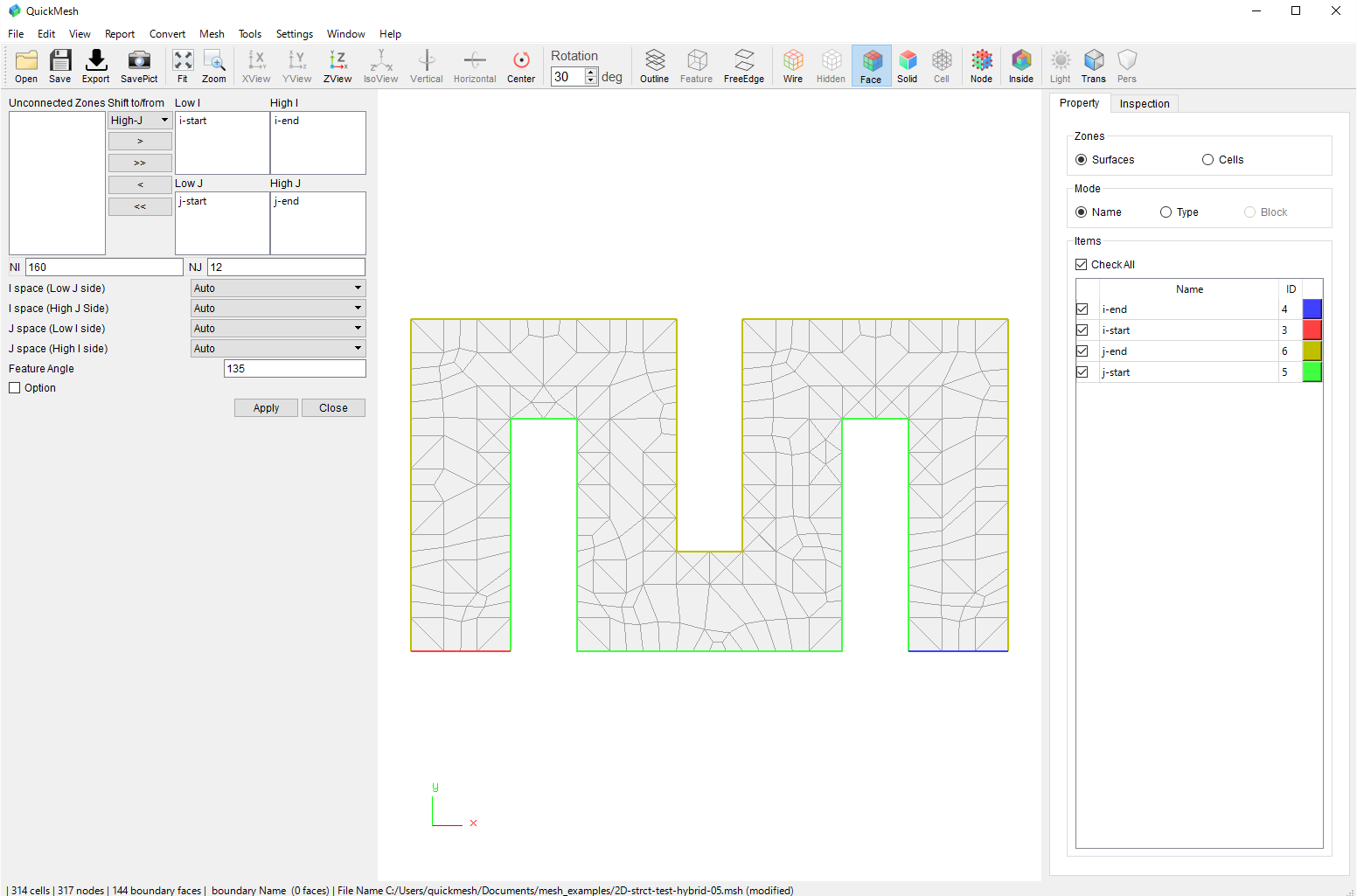

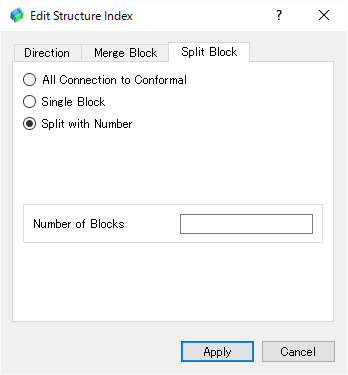

Set Structured Index

構造メッシュのインデックスを割り振ります

Set Structured Boundary

2次元メッシュに対して構造格子の境界を探し設定します

Set High-Order Elements

分割したセルを高次要素にします

Unset High-Order Elements

高次要素付きのセルを分割されたセルにします

Correct Face Normal

メッシュの面を延長します

Unite All Cell Zones

メッシュを平滑化します

Set Default Surface Name

境界面に既定の名称をつけます

Mesh Morphing

メッシュを弾力的に変形させます

Extrude Surface Zones

境界面の名前を変更します

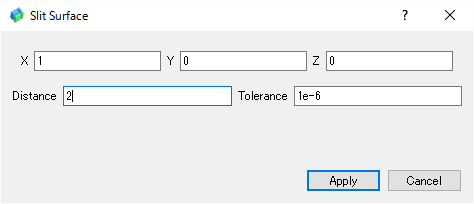

Slit Surface

表面メッシュを指定した断面で切り分けます

2D→3D

2次元メッシュを3次元メッシュとみなします

Clear Undo History

変更履歴を消去します

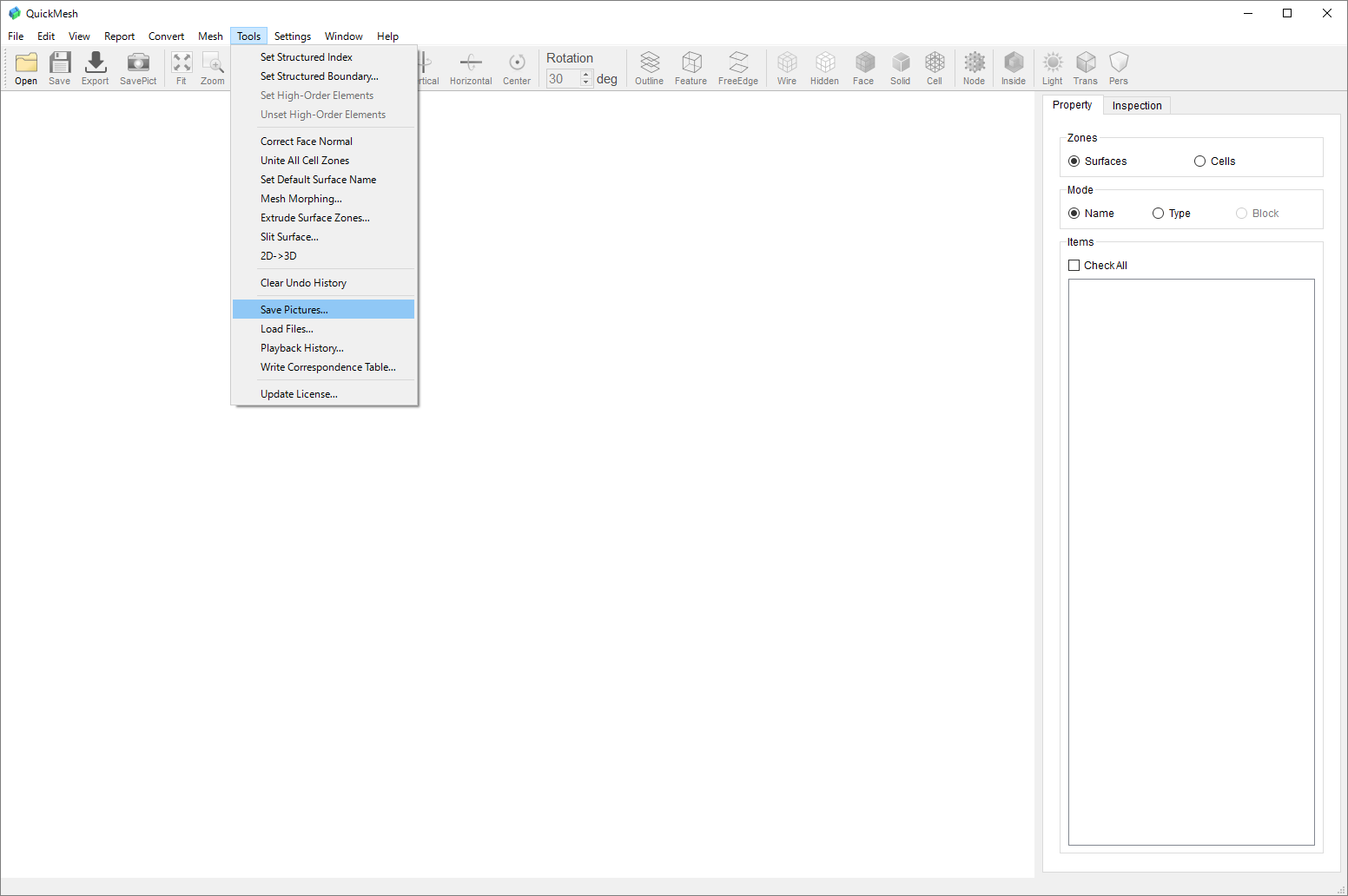

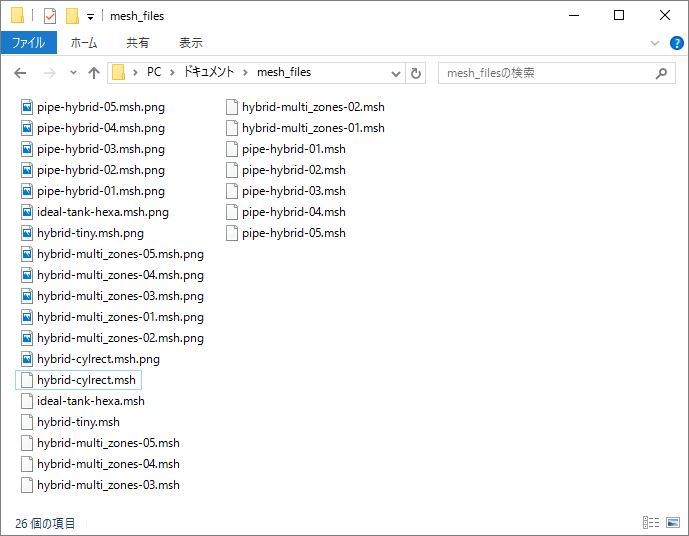

Save Pictures

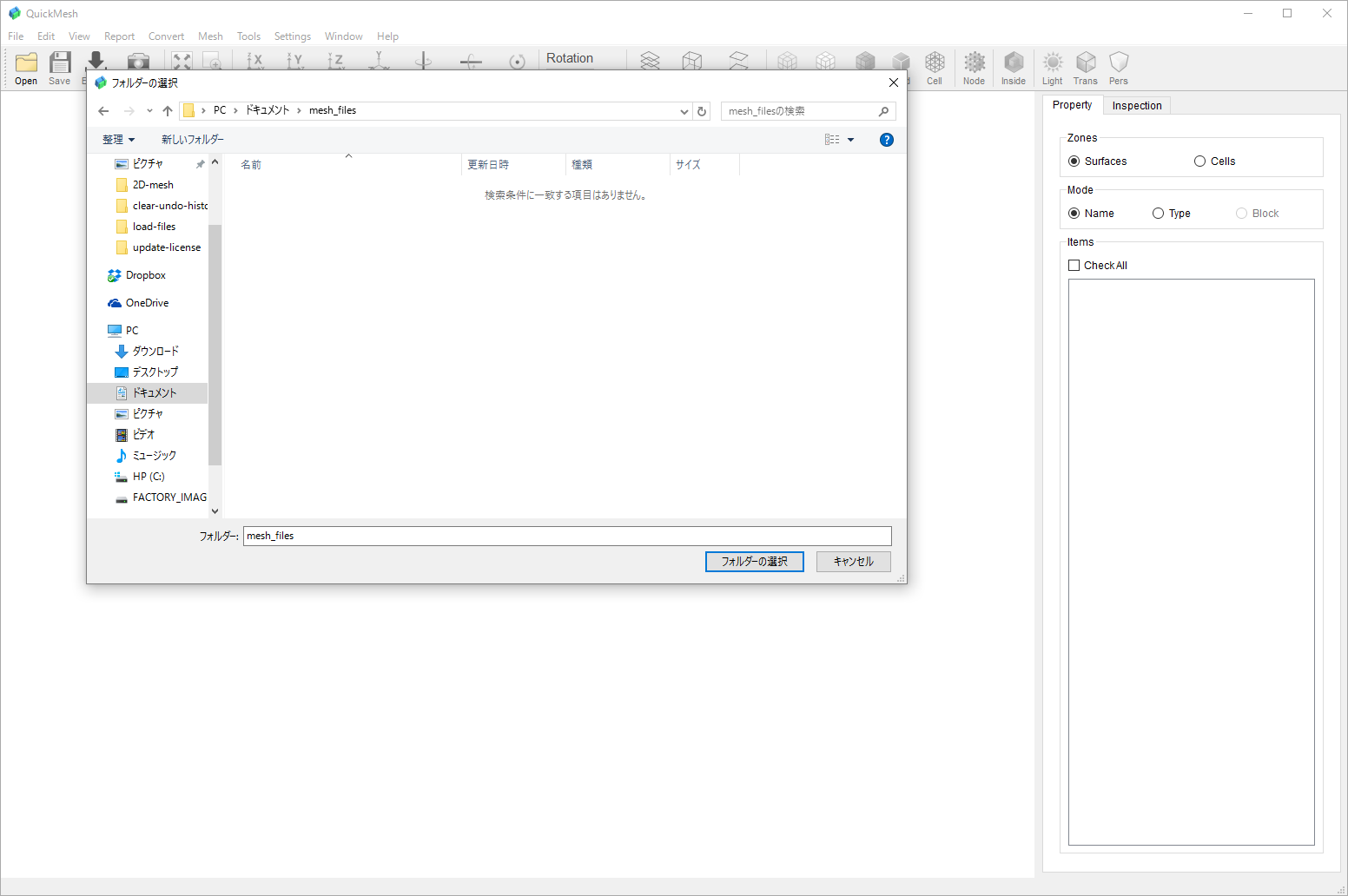

指定したフォルダ内のメッシュの画像を保存します

Load Files

指定したフォルダ内のメッシュを順に読み込みます

Playback History

重複面などを統合します

Scale

メッシュを指定方向に拡大します

Move

メッシュを指定した方向に移動、回転、反転します

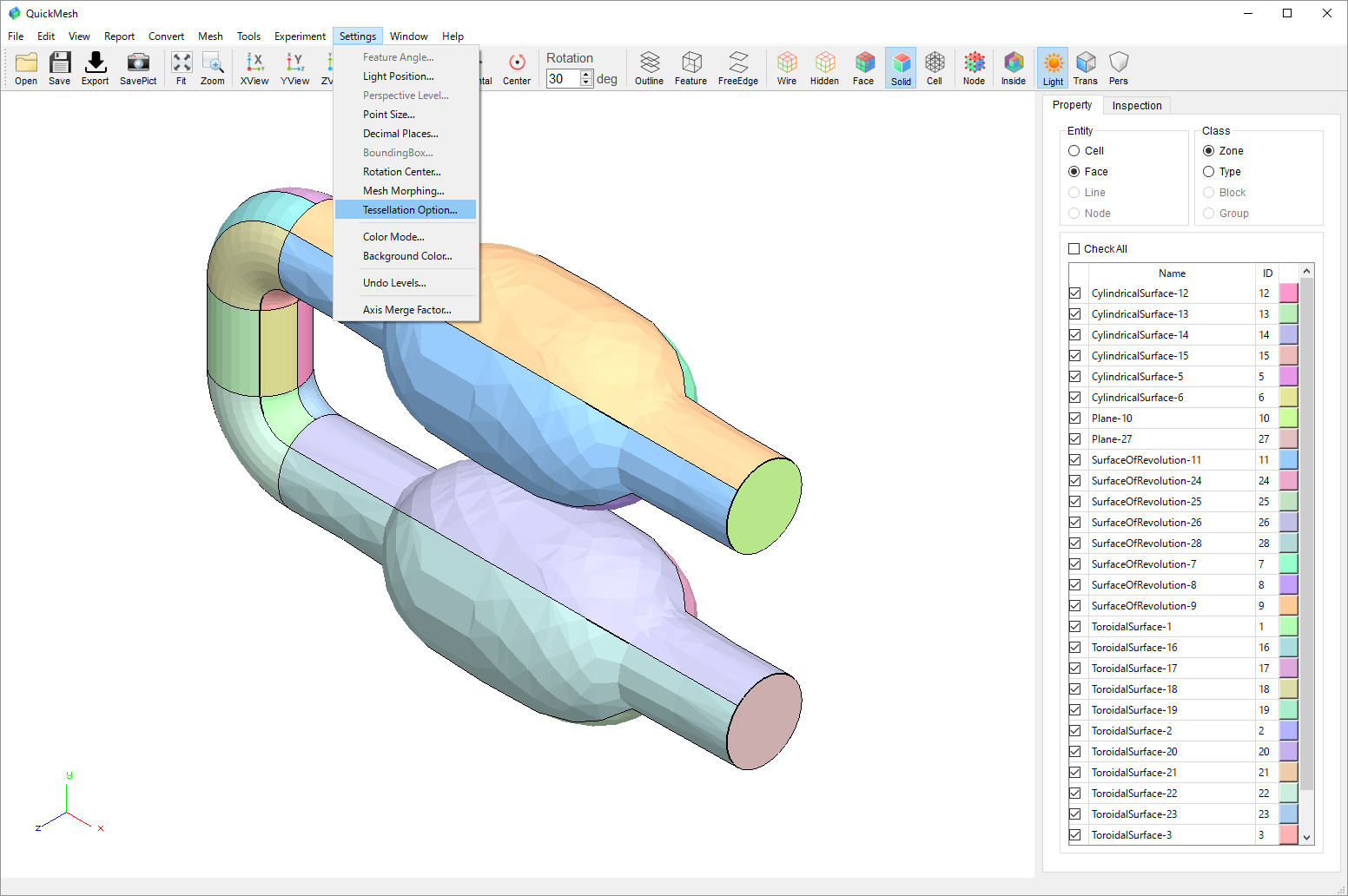

3.3.8. Settingsメニュー

constitution settings.png
Feature Angle

Feature 線を決める角度を設定します

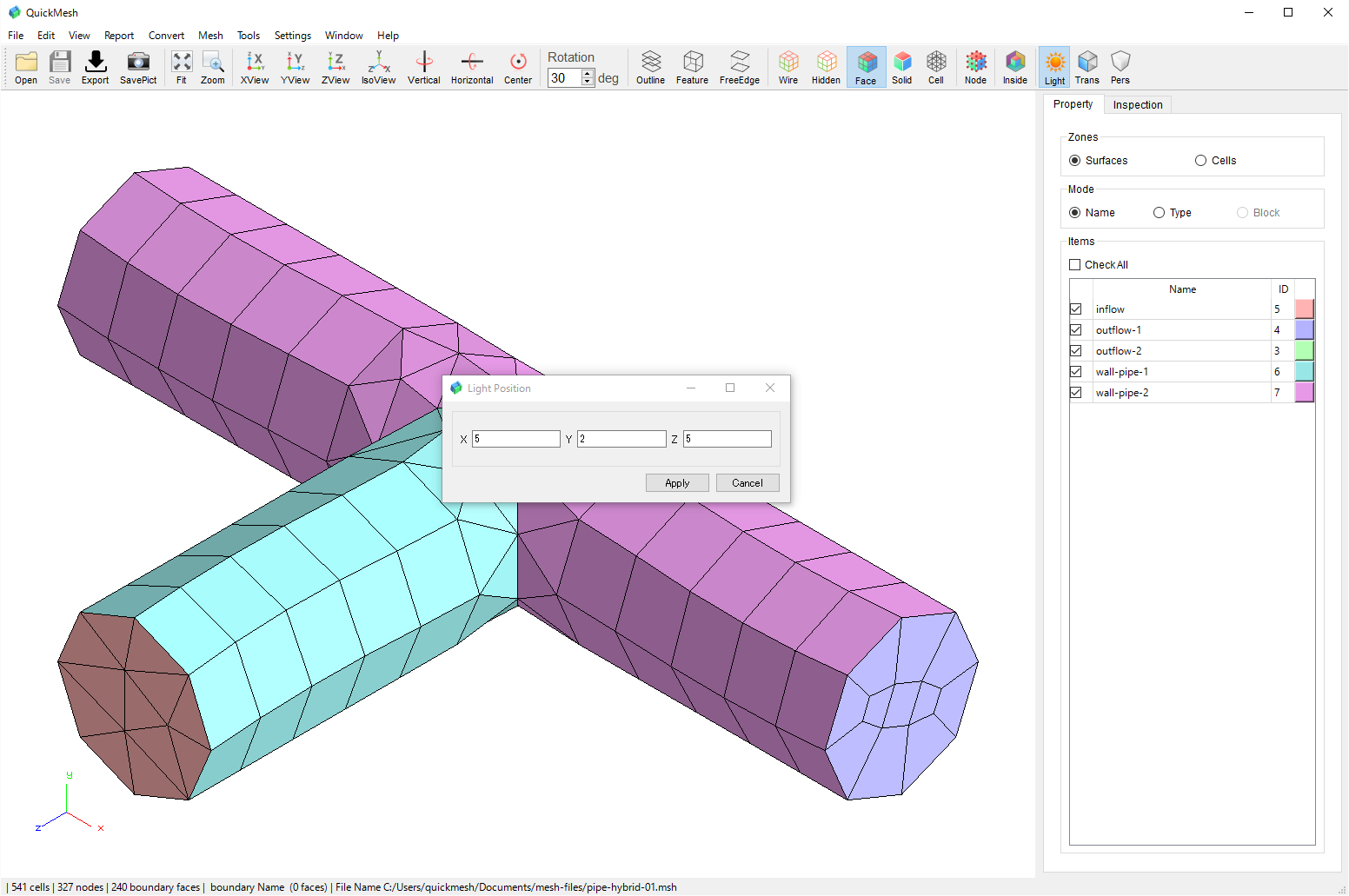

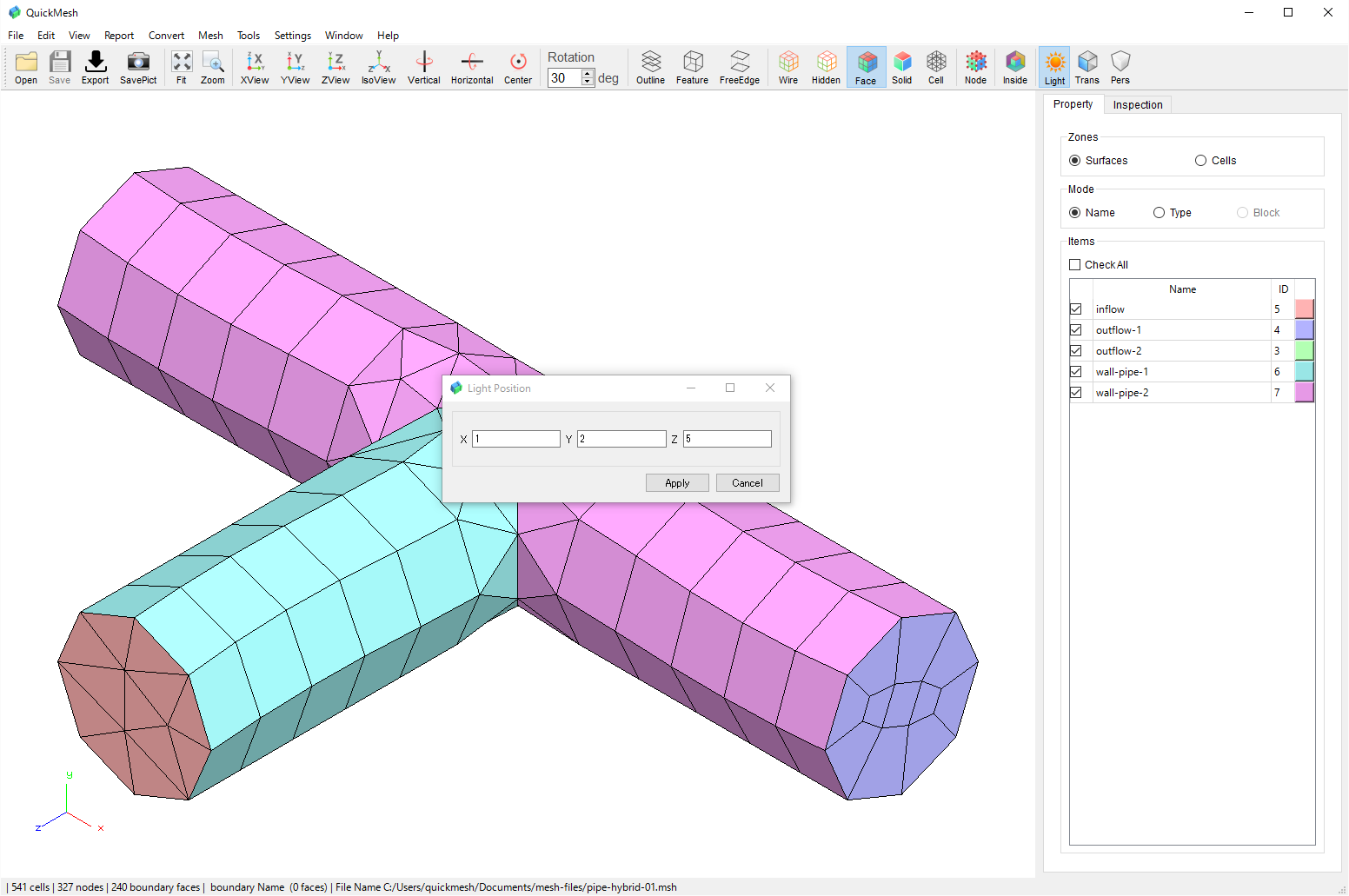

Light position

光の入射方向を設定します

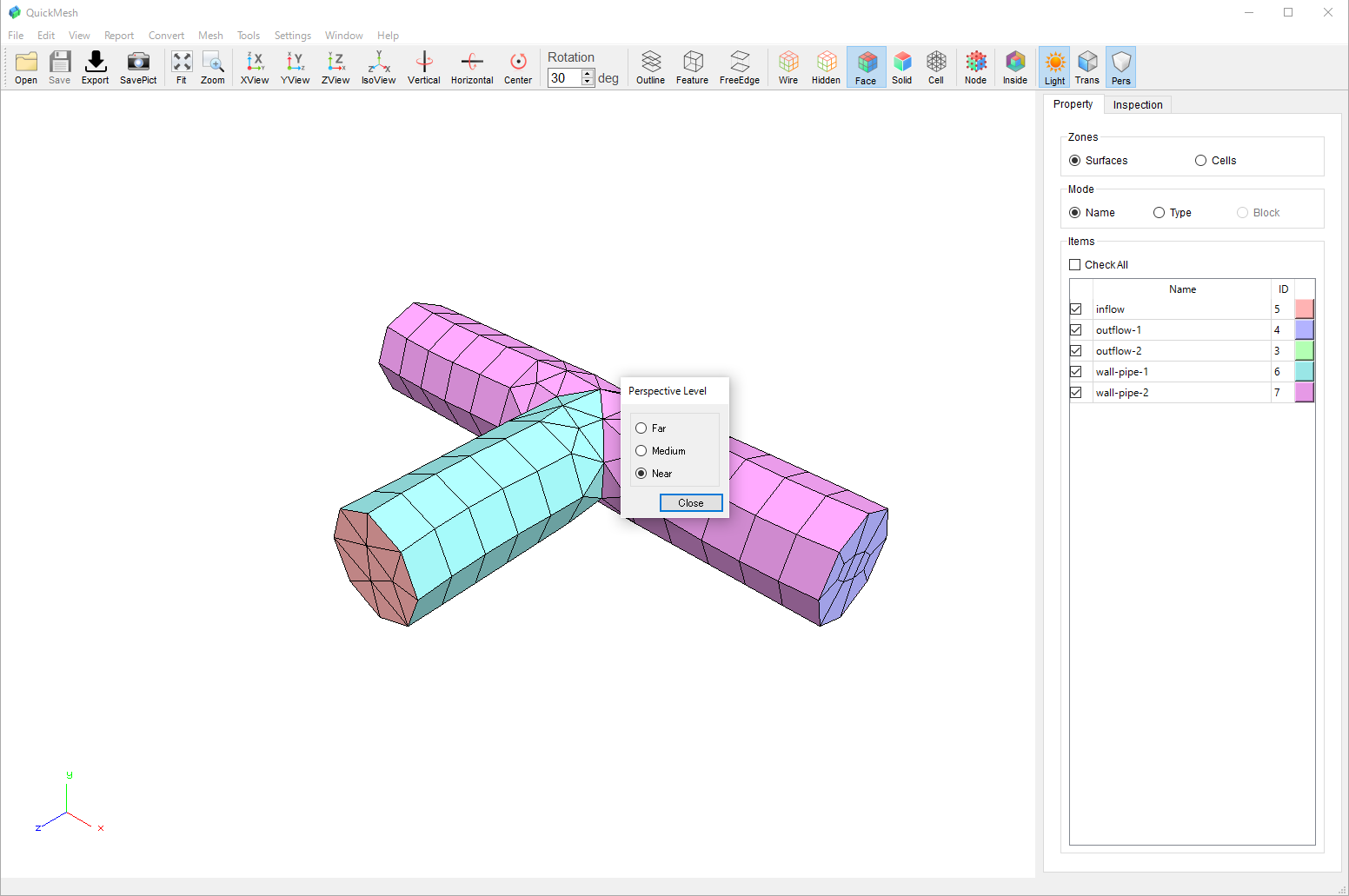

Perspective Level

透視投影表示の視野角を設定します

Point size

節点を表示するときの大きさを設定します

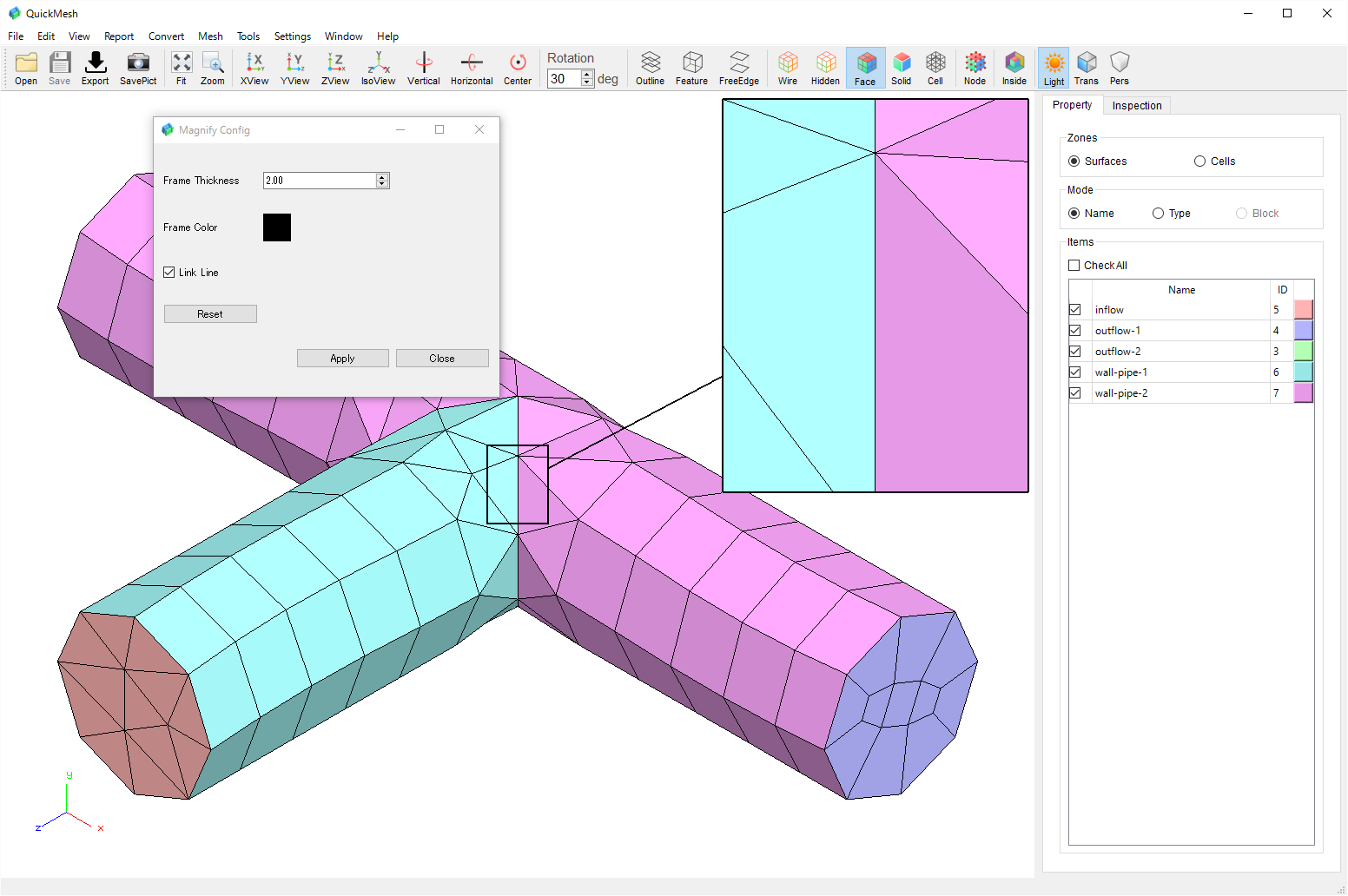

Magnify

View機能のMagnify表示を設定します

Decimal Places

数値表示の有効桁を設定します

Bounding Box

Bounding Boxの表示を設定します

Rotation Center

視点の回転中心を設定します

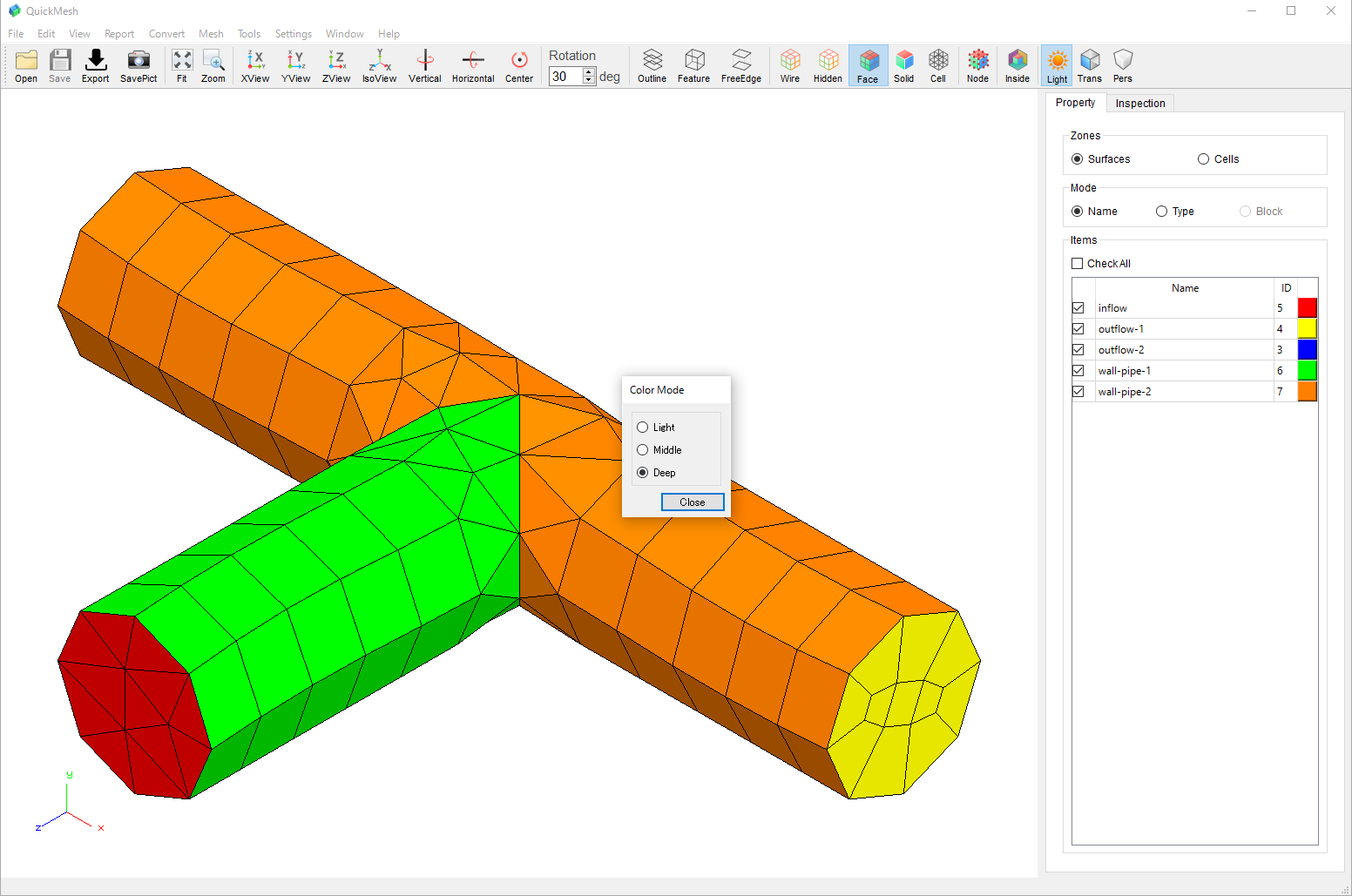

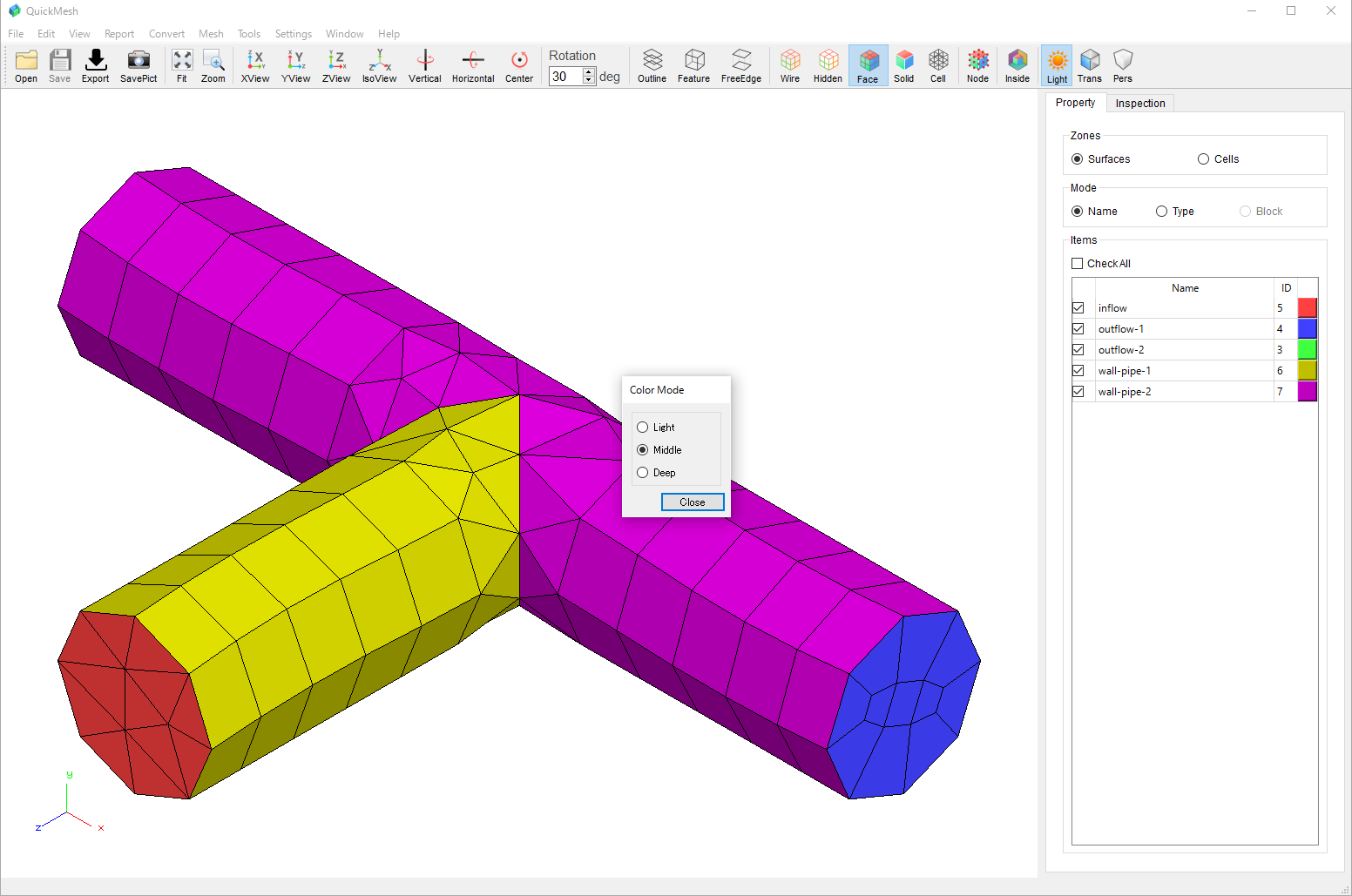

Color Mode

境界面に割り振る色モードの設定をします

Background Color

背景色を設定します

Undo Levels

変更履歴の保持数を設定します

Axis Merge Factor

座標値が一致するとみなされる閾値を設定します。

3.3.9. Windowメニュー

constitution window.png
Full Screen

フルスクリーンにします

Resize

ウィンドウサイズを設定します

Hide Tab

プロパティ/インスペクションタブを非表示にします

3.3.10. Helpメニュー

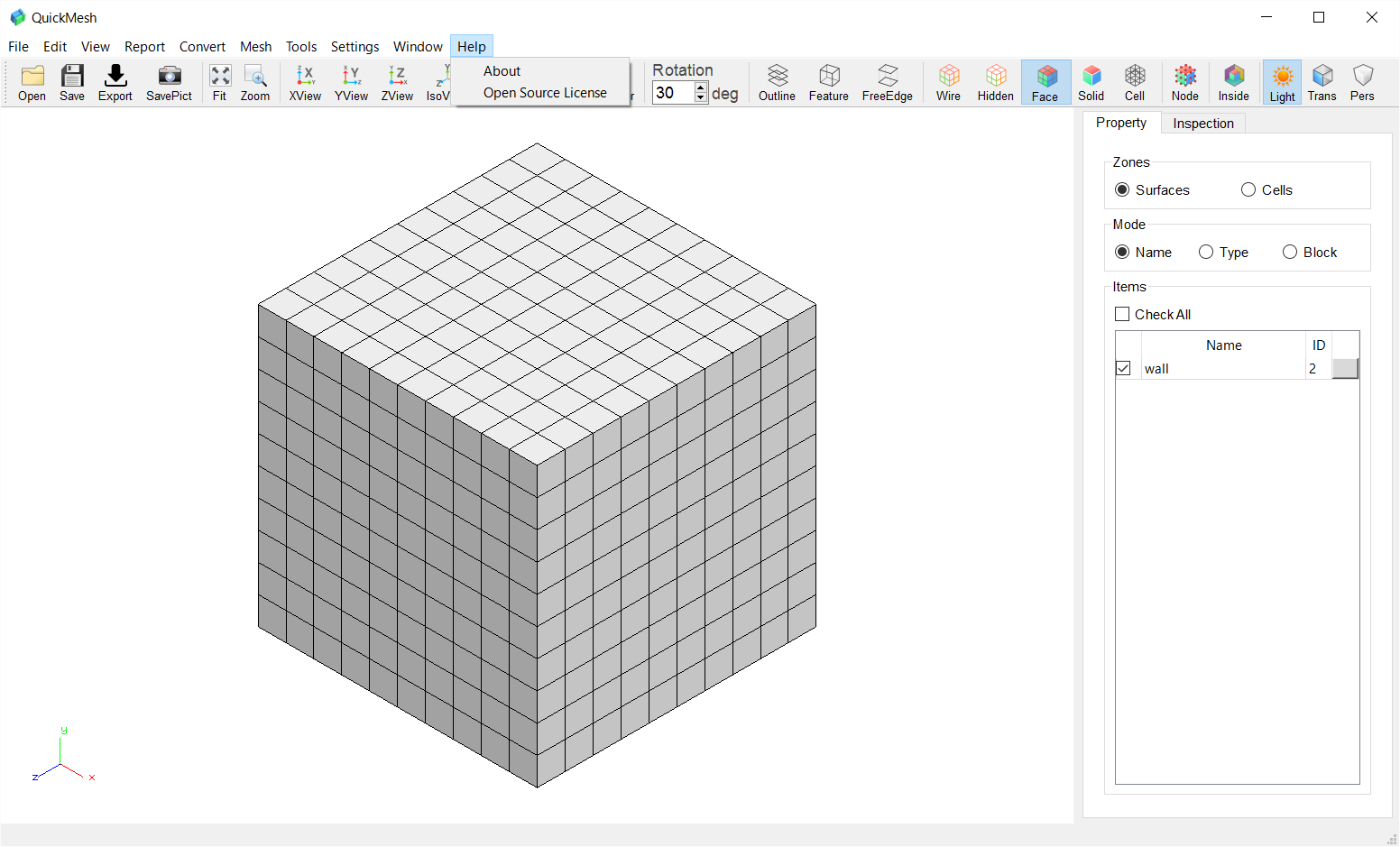

constitution help.png

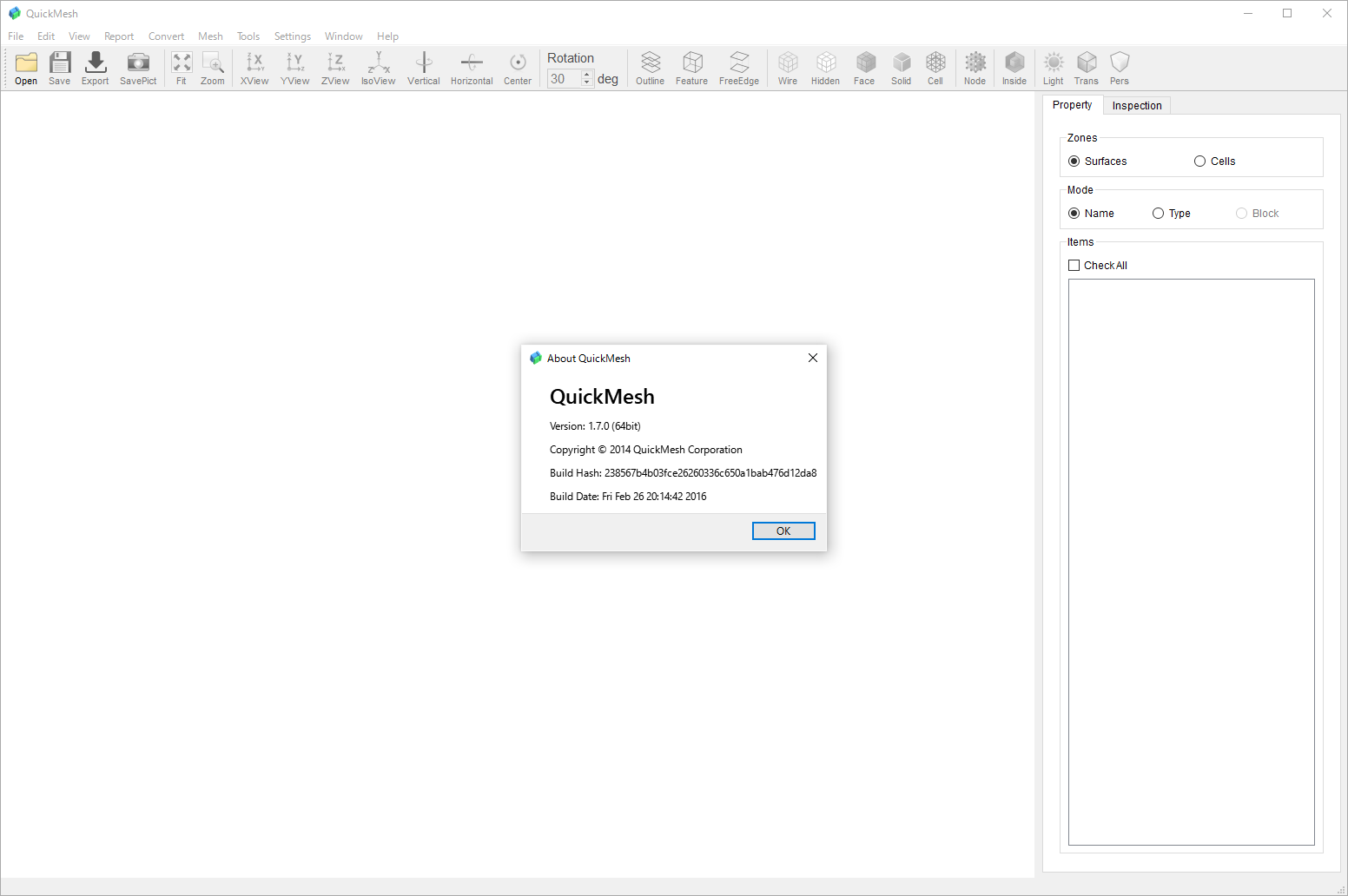

About

このソフトウェアの情報を表示します

Open Source License

オープンソースライブラリのクレジットを表示します

3.4. アイコンバーの構成

constitution icon bar.png
Open アイコン

格子ファイルを読み込みます

Save アイコン

QuickMesh形式 のファイルに格子データを保存します

Export アイコン

選択した形式で格子ファイルを書き込みます

SavePict アイコン

画像ファイルを保存します

Fit アイコン

モデルを画面表示にフィットさせます

Zoom アイコン

ドラッグして選択した部分を拡大表示します

XView アイコン

X座標軸からの視点で表示されます

YView アイコン

Y座標軸からの視点で表示されます

ZView アイコン

Z座標軸からの視点で表示されます

IsoView アイコン

視点を初期状態に戻します

Vertical アイコン

モデルを画面の垂直軸で回転させます

Horizontal アイコン

モデルを画面の水平軸で回転させます

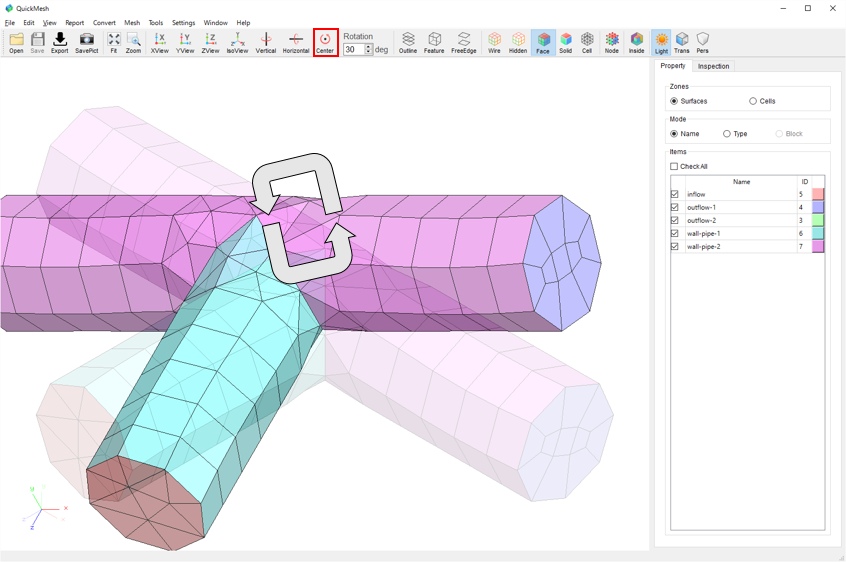

Center アイコン

モデルを画面の中心軸で回転させます

Rotation ボックス

回転角度を設定します

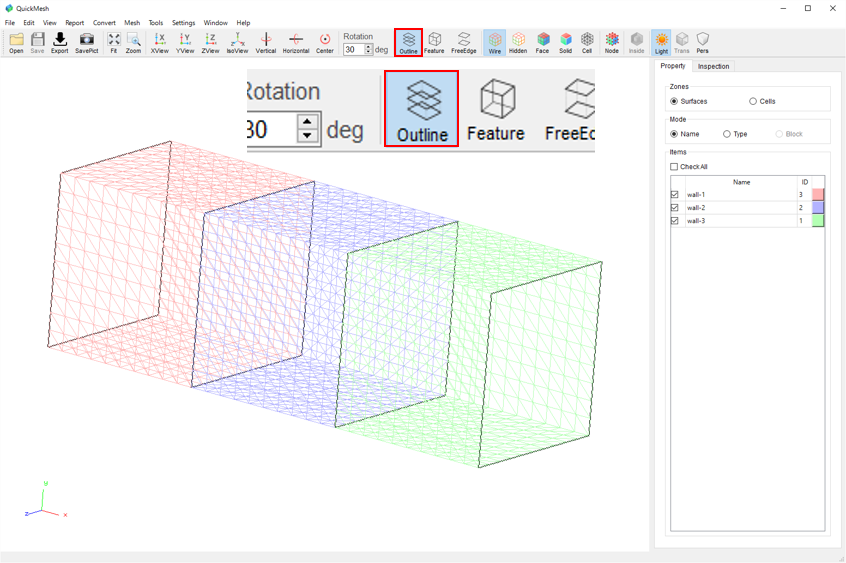

Outline アイコン

境界面の輪郭を表示します

Feature アイコン

特徴線を表示します

FreeEdge アイコン

自由縁を表示します

Wire アイコン

境界面の格子をワイヤフレームで表示します

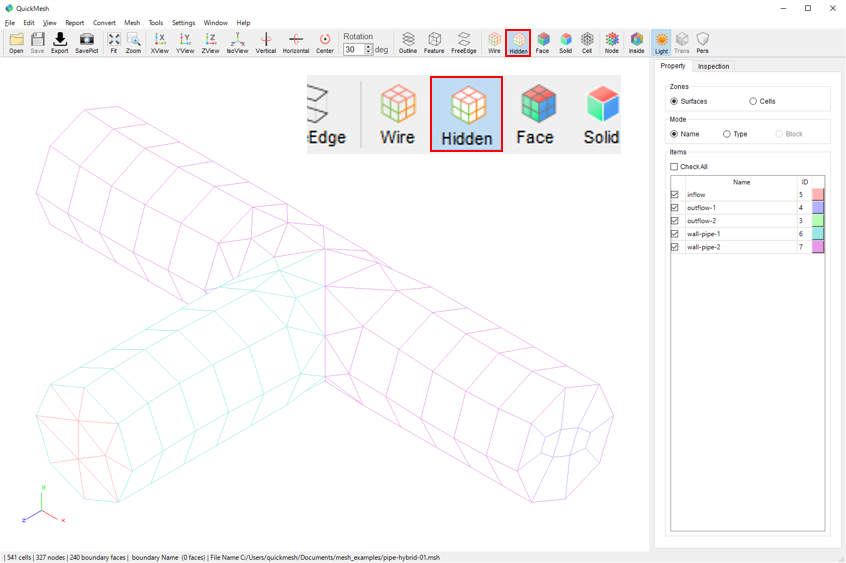

Hidden アイコン

ワイヤフレームを隠線消去表示します

Face アイコン

境界面の格子を塗りつぶし表示します

Solid アイコン

境界面を塗りつぶし表示します

Cell アイコン

内部セルを含めてワイヤフレーム表示します

Node アイコン

節点を表示します

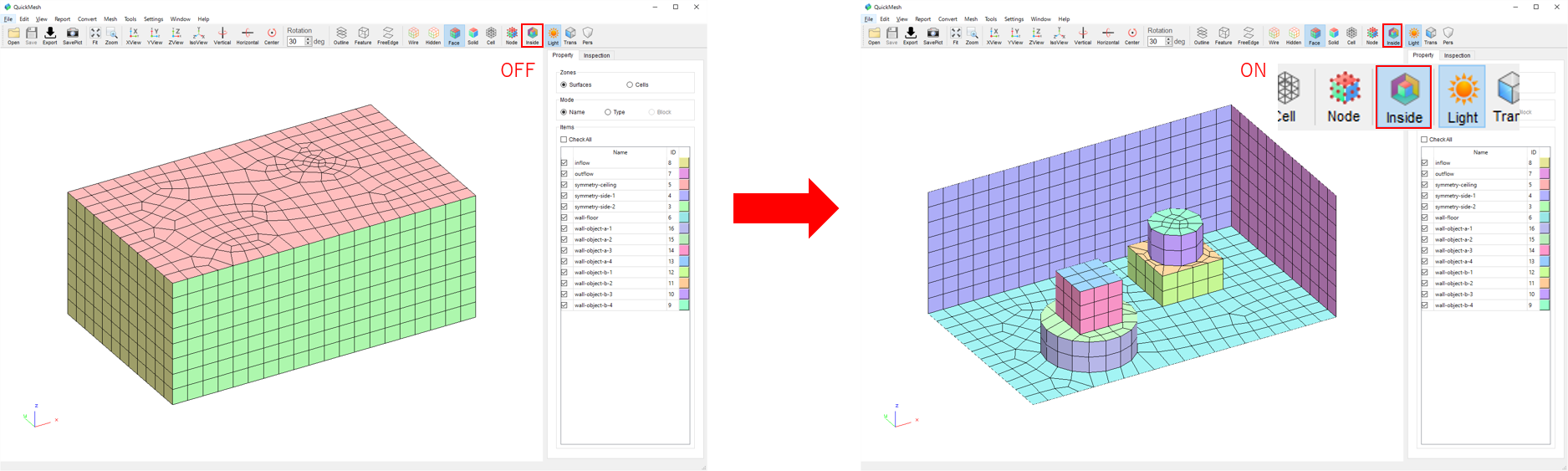

Inside アイコン

境界面の表裏の表示を反転させます

Light アイコン

照明のオンオフを行います

Trans アイコン

半透明表示のオンオフを行います

Pers アイコン

パースペクティブ表示のオンオフを行います

4. 基本操作ガイド

4.1. 格子ファイルの読み込み

QuickMeshに対応するメッシュファイルの読み込みの操作例をここでは説明しています。メニューバーから行う読み書きについてはFileメニューの項目にも参照してください。

open file start icon.png

Openアイコンをクリックします

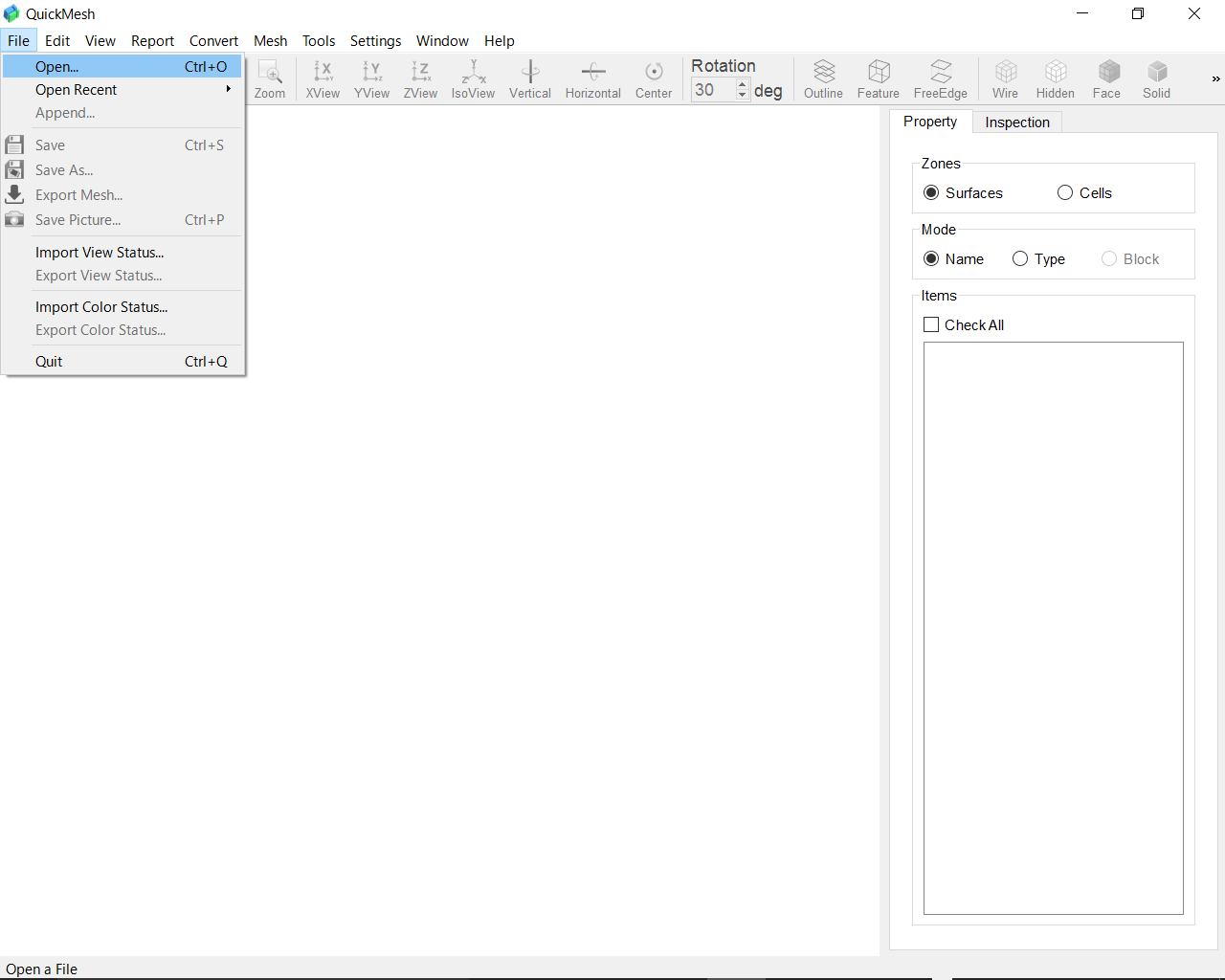

open file start menu.png

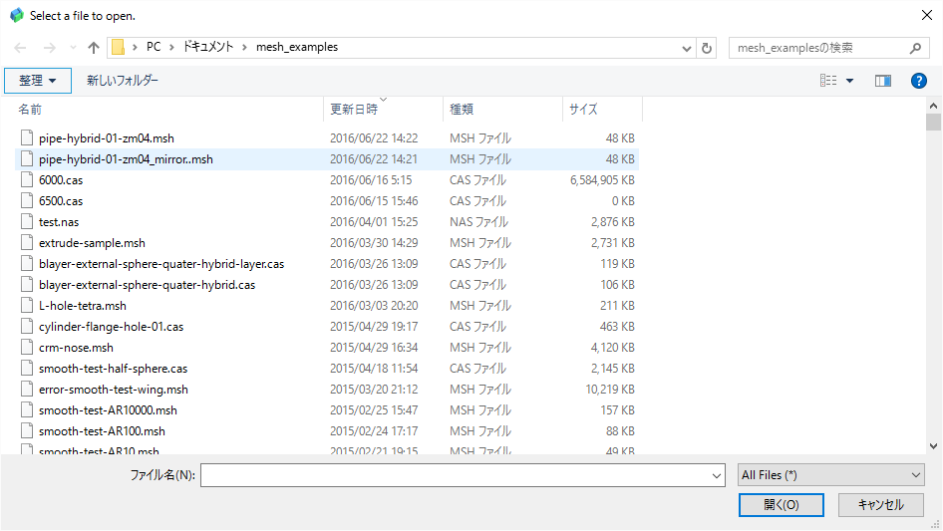

あるいは、メインメニューからFile→Open…​を選択します

4.2. 格子ファイルの保存と書き込み

QuickMeshに対応するメッシュファイルの書き込みの操作例をここでは説明しています。メニューバーから行う読み書きについてはFileメニューの項目にも参照してください。

save file load.png

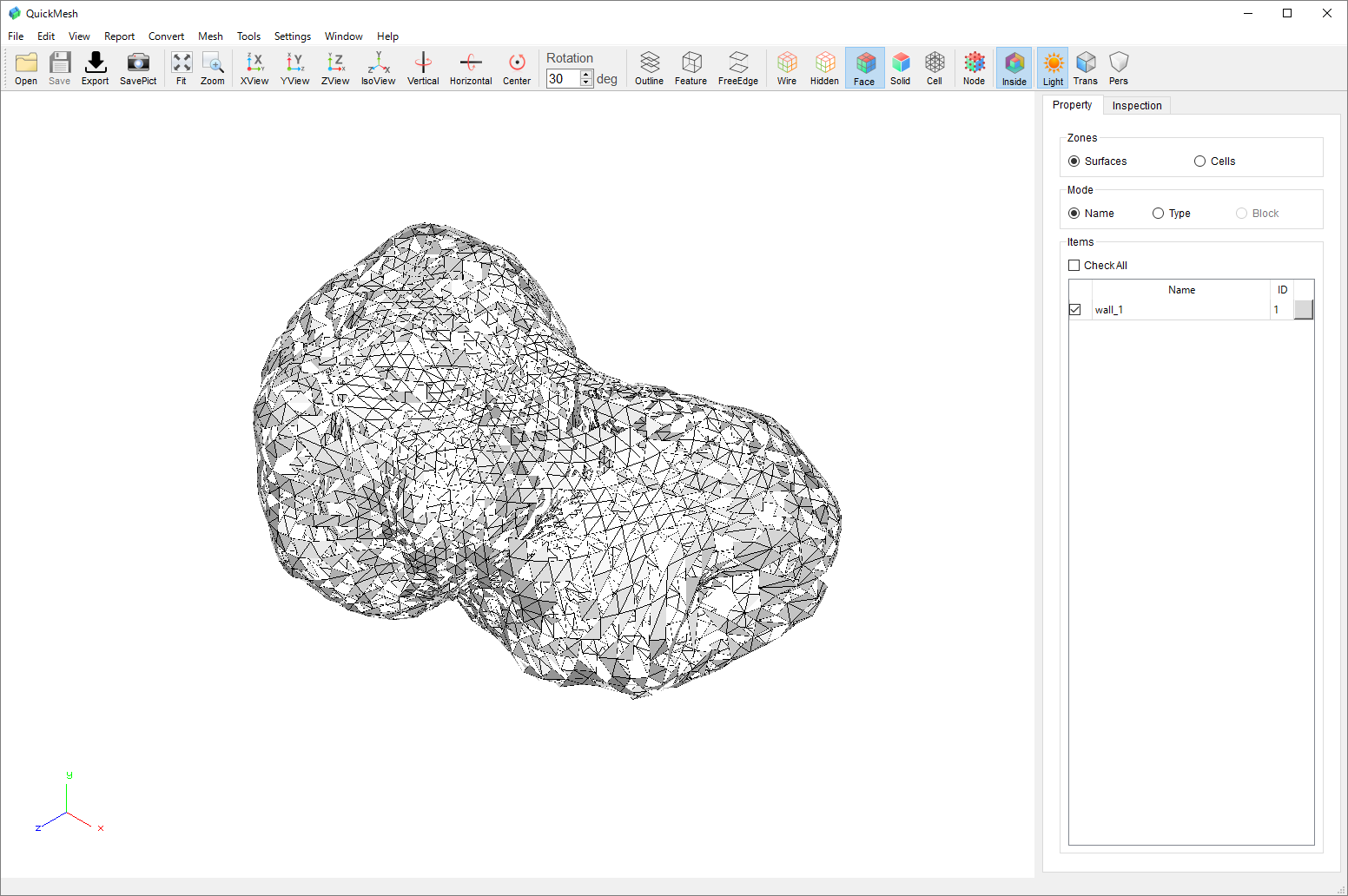

サンプルの STL ファイルを読み込みます。Openアイコンをクリック、ファイルを選択し、[開く] ボタンをクリックします。

save file menu tetrahedron.png

メニューバーからMesh→Tetrahedronを選択します。

4.3. マウス操作

ここではグラフィック画面内でのマウス操作について説明しています。表示されたモデルの上またはその近辺でマウスを操作することで視点を移動、回転、視野の拡大縮小をすることができます。

mouse move.png

移動 以下の操作のいずれかで視点の平行移動ができます。

  • 中ドラッグ

  • Shit + 左ドラッグ

  • 左右同時押しドラッグ

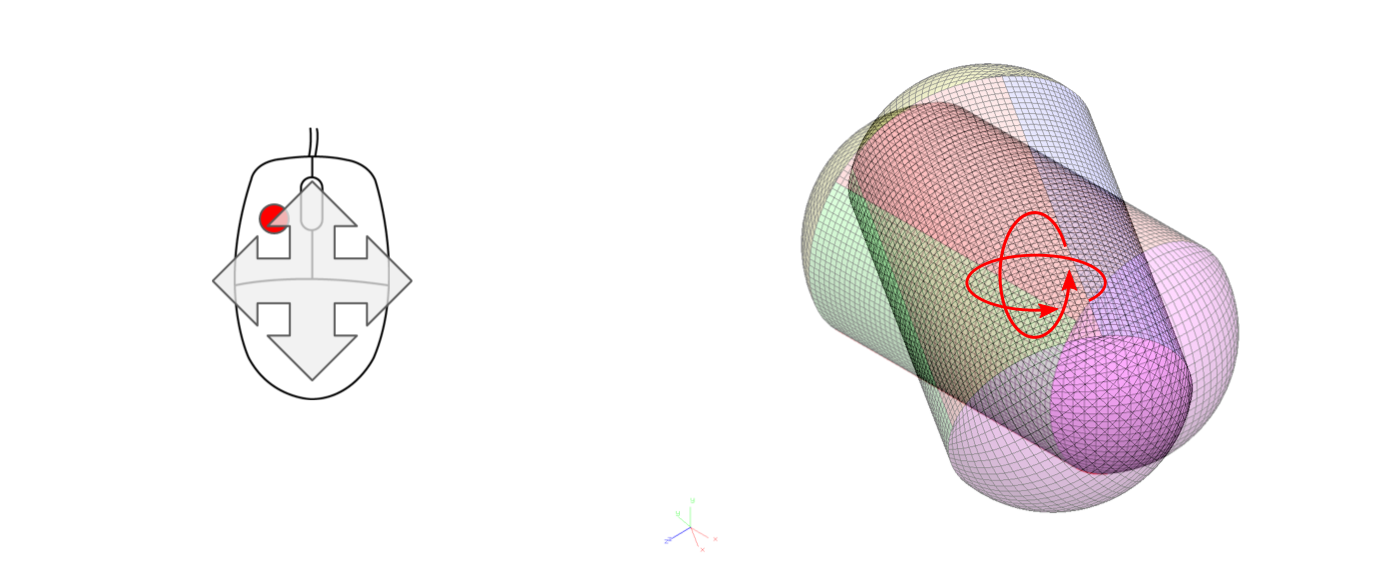

mouse rotate.png

回転 以下の操作で視点の回転移動ができます。

  • 左ドラッグ

mouse scale.png

拡大縮小 以下の操作のいずれで表示範囲が拡大縮小できます。

  • ホイール回転

  • 右ドラッグ

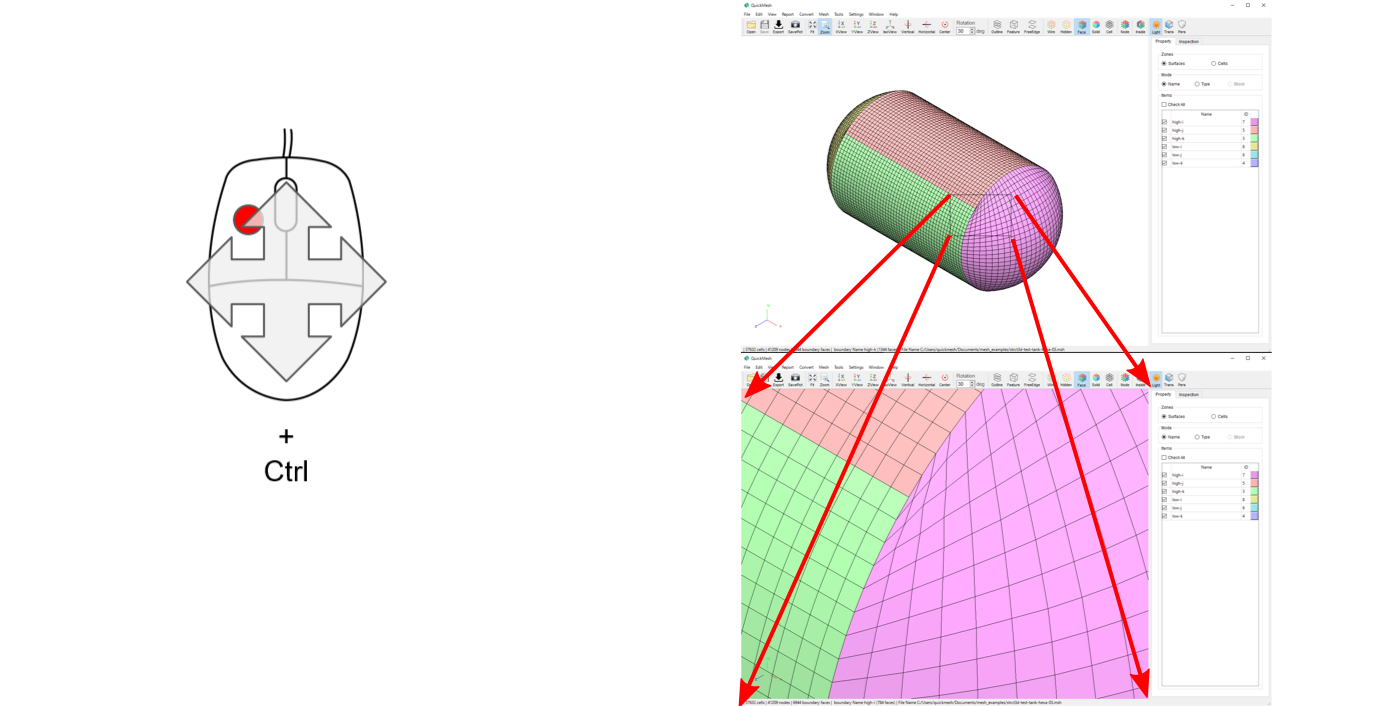

mouse zoom.png

表示範囲に拡大 以下の操作で指定した範囲に表示範囲を合わせます。この操作はアイコンバー及びメニューバーのZoomと同じです。

  • Ctrl + 左ドラッグ

4.4. アイコンバー

ここでは画面上方に設置してあるアイコンバーについて説明します。アイコンバーでは主に視点の操作やメッシュの表示状態を切り替えます。また一部の機能はメニューバーのViewメニューや右クリックメニューでも同じ機能が提供されています。

Fit メッシュの全体図がグラフィック画面に収まるように表示範囲を調整します。


Zoom アイコンをクリックしてON にしたあとグラフィック画面内 でドラッグして指定した範囲に合わせて拡大します。


Xview 視点をX 軸方向にします。

view x.png

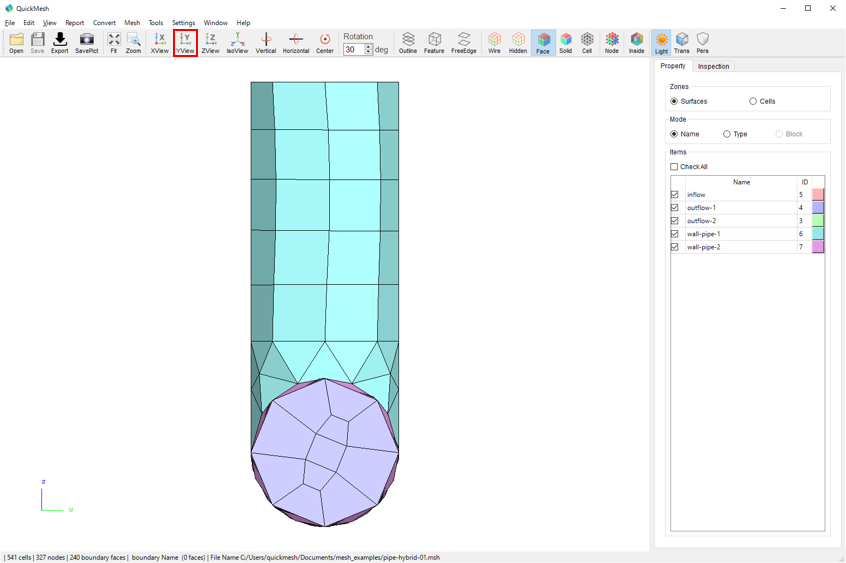

Yview 視点をy 軸方向にします。

view y.png

Zview 視点をz 軸方向にします。

view z.png

Isoview 視点を等角投影方向(デフォルトの状 態)にします。

view iso.png

Rotation 回転させる角度を指定します。


Vertical グラフィック画面の縦方向を軸にRotation で指定した角度で視点を回転させます。

rotation v.png

Horizontal グラフィック画面の横方向を軸に Rotation で指定した角度で視点を回 転させます。

rotation h.png

Center グラフィック画面の視線方向を軸に Rotation で指定した角度で視点を回 転させます。

rotation c.png

Outline 各Surface Zone ごとに開 いている辺をON 状態で表 示します。


Feature ON 状態でFeature 角度が 設定できるようになります。 設定したFeature 角度よりも 共有面同士の角度が小さい辺 をON 状態で表示します。


FreeEdge メッシュ全体で共有面を持た ず開口している辺をON 状 態で表示します。

free edge.png

Wire 表面のメッシュをワイヤーフレ ームで表示します。


Hidden 表面のメッシュをワイヤーフレー ムで前面にあるもののみ表示し ます。


Face 表面のメッシュの面と辺を表示 します。(デフォルト状態)


Solid 表面のメッシュの面のみを表 示します。


Cell 表面のメッシュをワイヤーフレー ムで前面にあるもののみ表示し ます。


Node セルの頂点をON 状態で表 示します。


Inside 裏面を向いたメッシュをON 状態で表示します。


Light 光源の位置を切り替えます。


Trans ON 状態でメッシュを半透明 にします。


Pers 光源の位置を切り替えます。


4.5. プロパティタブの操作

ここでは画面右方に設置してあるプロパティタブについて説明します。プロパティタブでは境界面やセルがどのようにゾーン分けや種別分けされているのかが表示され、ゾーン名を変更したり、グラフィック画面におけるメッシュについてゾーンごとに表示/非表示を切り替えたりすることができます。

4.6. インスペクション

inspectionタブでは関心のある事柄についてメッシュを検査することができます。


検査内容

Cellを選択:

Volume, X Coordinate, Y Coordinate, Z Coordinate, Skewness, Aspect Ratio, Volume Ratio, Cell Group ID, Cell Type, Random, Random of Origin Cell, Maximum Edge Length, Minimum Edge Length, Average Edge Length, Minimum Face Area, Maximum Face Area, Average Face Area, Number of Vertices, Number of Edges, Number of Faces, Cell Center to Wall Distance, Cell Center to Boundary Distance, Number of Cells Boundary, Number of Cells from Wallの中から選ぶことが出来ます。

Surfaceを選択:

Area, X Coordinate, Y Coordinate, Z Coordinate, Face Type, Number of Vertices, Number of Edges, Random, Skewness, Aspect Ratio, Area Ratio, Adjacent Cell Volume, Adjacent Cell Aspect Ratio, Average Boundary Cell Height, Minimum Boundary Cell Height, Maximum Boundary Cell Heightから選ぶことが出来ます。

inspection surface.png

検査の対象をセルからフェイスに切り替えます。

inspection uniform.png

検査の対象について全て同じ価値であるように扱います。

inspection plane.png

メッシュの断面を検査して表示します。

inspection y.png

メッシュをY軸方向に垂直な面で切った部分を検査し表示します。

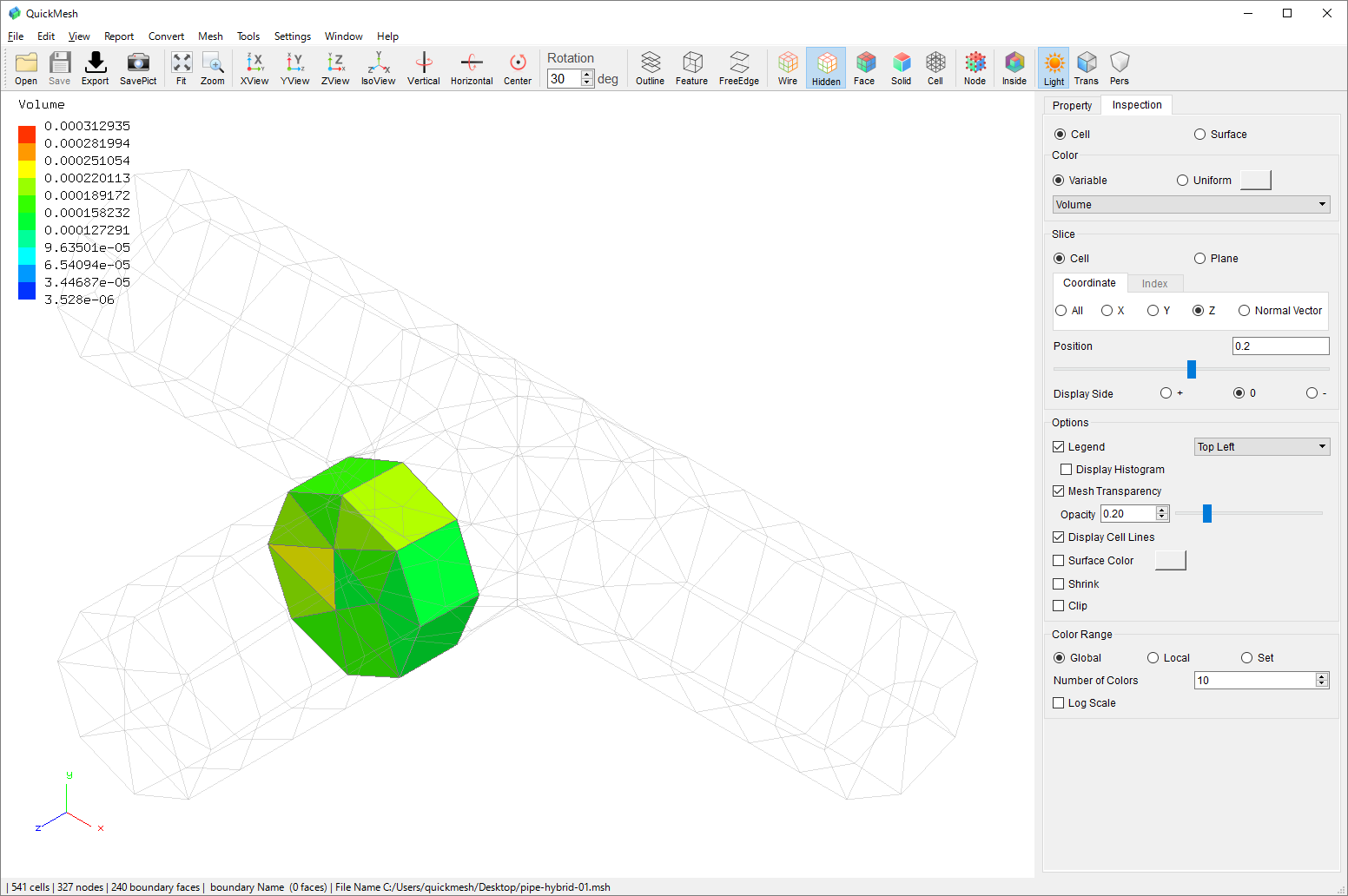

inspection z.png

メッシュをZ軸方向に垂直な面で切った部分を検査し表示します。

inspection normal vector.png

メッシュを指定したベクトルに垂直な面で切った部分を検査し表示します。

inspection slider.png

検査している平面を平行に移動します。

inspection more than.png

Coordinateで向き、Positionで指定した値に対して

それ以上の位置にあるセルを表示。

inspection less than.png

Coordinateで向き、Positionで指定した値に対してそれ以下の位置にあるセルを表示。

inspection no legend.png

色に対応する値についての情報の表示/非表示を切り替えます。

inspection bottom left legend.png

色に対応する値についての情報の表示位置を左上/右上/左下/右下に移動します。

inspection histogram.png

ヒストグラムの表示/非表示を切り替えます。

inspection no transparency.png

重ねあって後ろ側にある部分を透過して表示するかどうか切り替えます。

inspection transparency.png

透過率を設定します。 大きくするとメッシュ背後の表面の辺が見えるようになります。

inspection no cellline.png

セルの辺を表示するかどうかを切り替えます。

inspection surface color.png

メッシュの外周に色を付けます。

inspection surface color2.png

メッシュの外周の色を設定します。

inspection shirink.png

セルを縮小して表示します。

inspection shirink2.png

表示するセルの縮小率を設定します。

inspection clip.png

検査する対象を絞り込みます。

Clipで、表示中のデータ値に対して絞り込む条件を昇順か降順か指定します。

Number of Cellsで、絞り込むセルまたはフェイスの個数を指定します。

4.7. Fileメニュー

4.7.1. Open

メッシュファイルを開く

QuickMesh対応のメッシュファイルを開きます。ファイルの拡張子などでファイル形式は判断されますが複数候補がある場合は続けてファイル形式を選択することになるます。この機能はアイコンバーのOpenと同じです。

操作方法
  1. [メニューバー]→[File]→[Open]

  2. 開くファイルを選択する

  3. ファイル形式を特定できない場合は候補から選択する

4 7 1 1.png

メニューバーのFile→Open…​を選択します。

4 7 1 2.png

ファイル選択ダイアログが表示されます。この例ではFluent形式で記述されたメッシュファイルpipe-hybrid-01.mshを選択します。

4 7 1 3.png

拡張子 ”.msh” を用いたファイル形式はQuickMeshでは複数あったためフォーマットの候補を並べたダイアログが表示されました。

4 7 1 4.png

選択したメッシュファイルが読み込まれ、表示されました。

4.7.2. Open Recent

最近読み込んだメッシュファイルを開く

最近読み込んだメッシュファイルを開きます。 QuickMeshに最近読み込まれたファイル10件がサブメニューに表示されます。

操作方法
  1. [メニューバー]→[File]→[Open Recent]

  2. サブメニューから読み込みたいファイルを選択する

  3. ファイル形式を特定できない場合は候補から選択する

4 7 2 1.png

メニューバーのFile→Open Recentにマウスカーソルを合わせると最近QuickMeshに読み込まれた10個までのファイルが表示されます。 よって最近使用したファイルの場所を探す作業を省略できます。 この例ではpipe-hybrid-01.mshを再び読み込みます。

4 7 1 3.png

他の読み込み作業と同様にファイル形式を確定させるダイアログが表示されるので、この例ではpipe-hybrid-01.mshの形式に合わせたFluent Mesh/Case Fileを選択します。

4 7 1 4.png

選択したメッシュファイルが再び読み込まれ、表示されました。

4.7.3. Append

メッシュファイルを追加で開く

QuickMesh対応のメッシュファイルを開き、現在のメッシュに追加します。

操作方法
  1. [メニューバー]→[File]→[Append]

  2. 追加するファイルを選択する

  3. ファイル形式を特定できない場合は候補から選択する

Example 1. メッシュにメッシュを追加する
4 7 3 1.png

図のようにメッシュが存在する状態からさらにメッシュファイルを読み込み、追加します。

4 7 3 2.png

メニューバーの File→ Append…を選択します。

4 7 3 3.png

ファイル選択ダイアログが表示されます。 この例ではFluent形式で記述されたメッシュファイル pipe-hybrid-01-zm04_mirror.mshを選択します。

4 7 3 4.png

他のファイル読み込み機能と同様に曖昧なファイル形式を確定させます。 この例では Fluent Mesh/Case Fileを選択し、OKボタンを押します。

4 7 3 5.png

既存のメッシュと新たに読み込んだメッシュでZone名に重複があった場合の処理を決定します。 Uniteは同名Zoneを統合し、RenameはZoneのIDに応じた名前が新たにつけられます。 この例ではRenameを選択します。

4 7 3 6.png

ファイルの追加が終了しました。PropertyのZoneの数が増加しています。

4 7 3 7.png

アイコンバーのFitをクリックすることでメッシュの追加によって広がった全体像を見ることができます。

4.7.4. Save

QuickMesh形式ファイルを上書き保存する

QuickMesh専用のメッシュファイル(*.qmf)を読み込んだ場合、現在のメッシュの状態を上書き保存します。qmfファイル以外からメッシュを構築していて上書き先のqmfファイルが存在しない場合は後述のSave Asと同じ動作となります。この機能はアイコンバーのSaveと同じです。

操作方法
  1. qmfファイルを読み込む

  2. 何らかの変更を加える

  3. [メニューバー]→[File]→[Save]

Example 2. qmfファイルに上書き保存する
4 7 4 1.png

qmfファイルを読み込みます。読み込み方は基本操作編のファイルの読み込みまたはFileメニューのOpenを参照してください。 この例では pipe-hybrid-01.qmfを読み込みます。

4 7 4 2.png

読み込まれたqmfファイルです。

4 7 4 3.png

読み込んだqmfファイルのメッシュを編集しました。 この例では、EditメニューのSubdivide機能を使ってメッシュを分割しました。 メッシュを編集したことでステータスバーのファイル名(①)に(modified)が追加されました。 また、変更を加えたことでFileメニューやアイコンバー(②)のSaveが有効になっています。

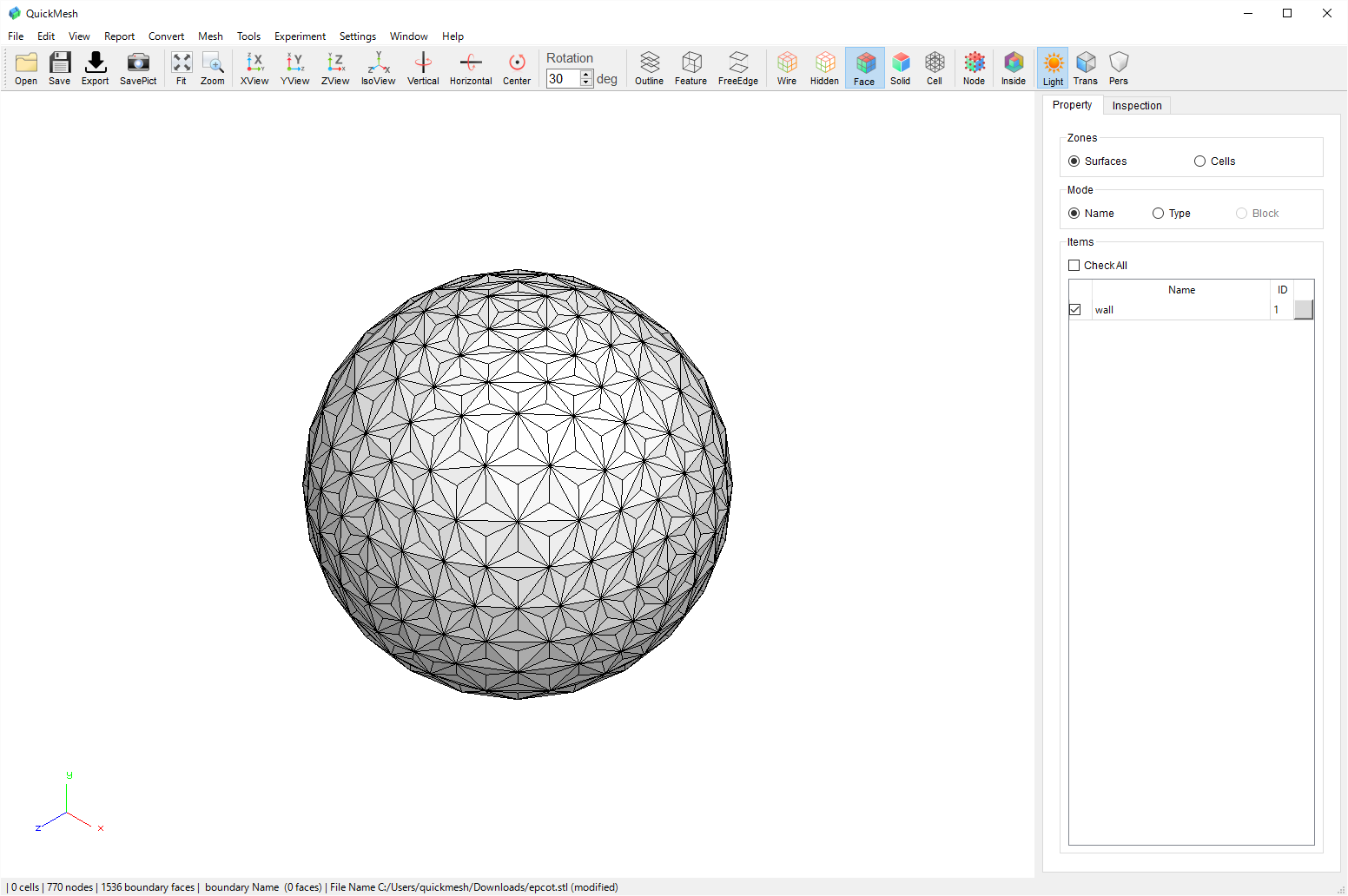

4 7 4 4.png

メニューバーのFile→ Saveを選択します。

4 7 4 5.png

qmfファイルへの上書き保存が終了しました。 ステータスバーのファイル名のあとの(modified)表示がなくなり(①)、Saveアイコン(②)が無効になっています。

4.7.5. Save As

QuickMesh 形式ファイルに名前を付けて保存する

現在のメッシュの状態をQuickmesh 形式のファイル(*.qmf)として保存します。上書き先がない状態でファイルメニューやアイコン バーの Save 機能(qmf に上書き)を実行しようとすると、この Save As 機能と同じくファイル名を指定して保存することにな ります。

操作方法
  1. [メニューバー]→[File]→[Save As]

  2. 保存先のディレクトリ、ファイル名を決定する

Example 3. qmfファイルに別名保存する
4 7 5 1.png

現在のメッシュの状態をqmf ファイル に保存します。 メニューバーの File→ Save As…​を選択します。

4 7 5 2.png

ファイルの保存先とファイル名を設 定し、保存ボタンをクリックします。 この例ではpipe-hybrid-01- subdivided.qmf というファイル名 で保存します。

4 7 5 3.png

qmf ファイルへの保存が終了しまし た。 ステータスバーのファイル名がさきほど つけたものに変更されています。

4.7.6. Export Mesh

ファイル形式を指定して保存

現在のメッシュの状態をQuickMesh が対応する任意形式のファイルとして保存します。この機能はアイコンバーのExport と同じ です。

操作方法
  1. [メニューバー]→[File]→[Export Mesh]

  2. 保存先のディレクトリ、ファイル名、ファイル形式を決定する

Example 4. 任意形式のファイルに保存する
4 7 6 1.png

現在のメッシュの状態をqmf 以外の 形式でファイルに保存します。 この例ではFluent Mesh/Case File 形式で保存します。 メニューバーのFile→ Export Mesh…​を選択します。

4 7 6 2.png

ファイルの保存先とファイル名を設定し、保存ボタンをクリックします。 この例ではFluent Mesh/Case File 形式で保存するので拡張子はmsh にし ます。

4 7 6 3.png

拡張子msh に対応した形式は複数あるため、候補の中からFluent Mesh/Case File 形式を選択してOK ボタンをクリックします。 これでメッシュは保存されました。

4.7.7. Save Picture

メッシュの外観を画像に保存する

現在メッシュ画面に表示されているメッシュを表示されている通りに画像ファイルに保存します。

操作方法
  1. メッシュの表示状態を調整する

  2. [メニューバー]→[File]→[Save Picture]

Example 5. キャプチャして画像ファイルに保存する

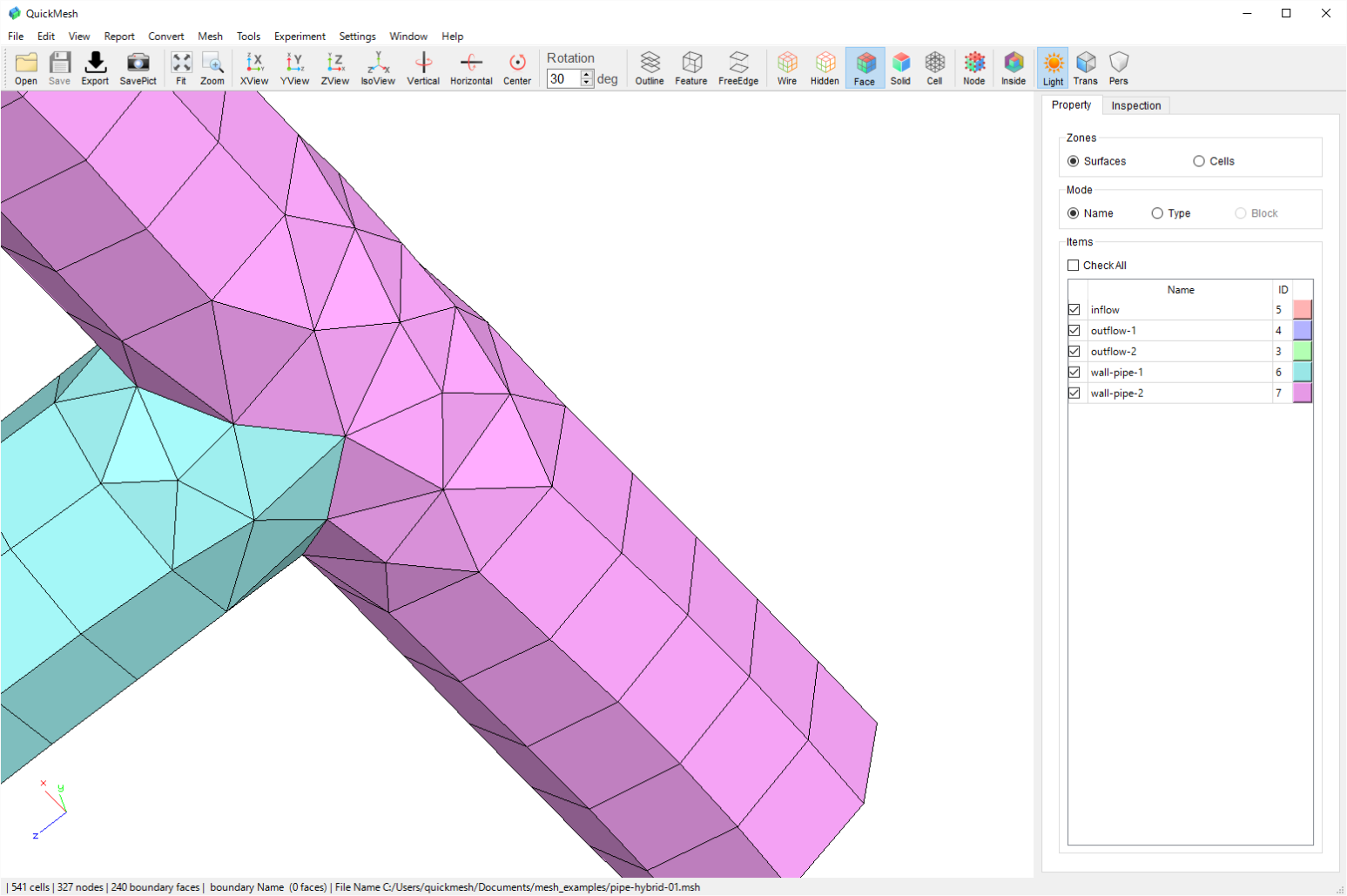

4 7 7 1.png

図のようにメッシュ画面に映ったメッシュの様子を画像ファイルとしてキャプチャします。

4 7 7 2.png

メニューバーのFile→ Save Picture…​を選択します。

4 7 7 3.png

ファイルダイアログが開くので保存先のフォルダとファイル名を入力して保存ボタンをクリックします。

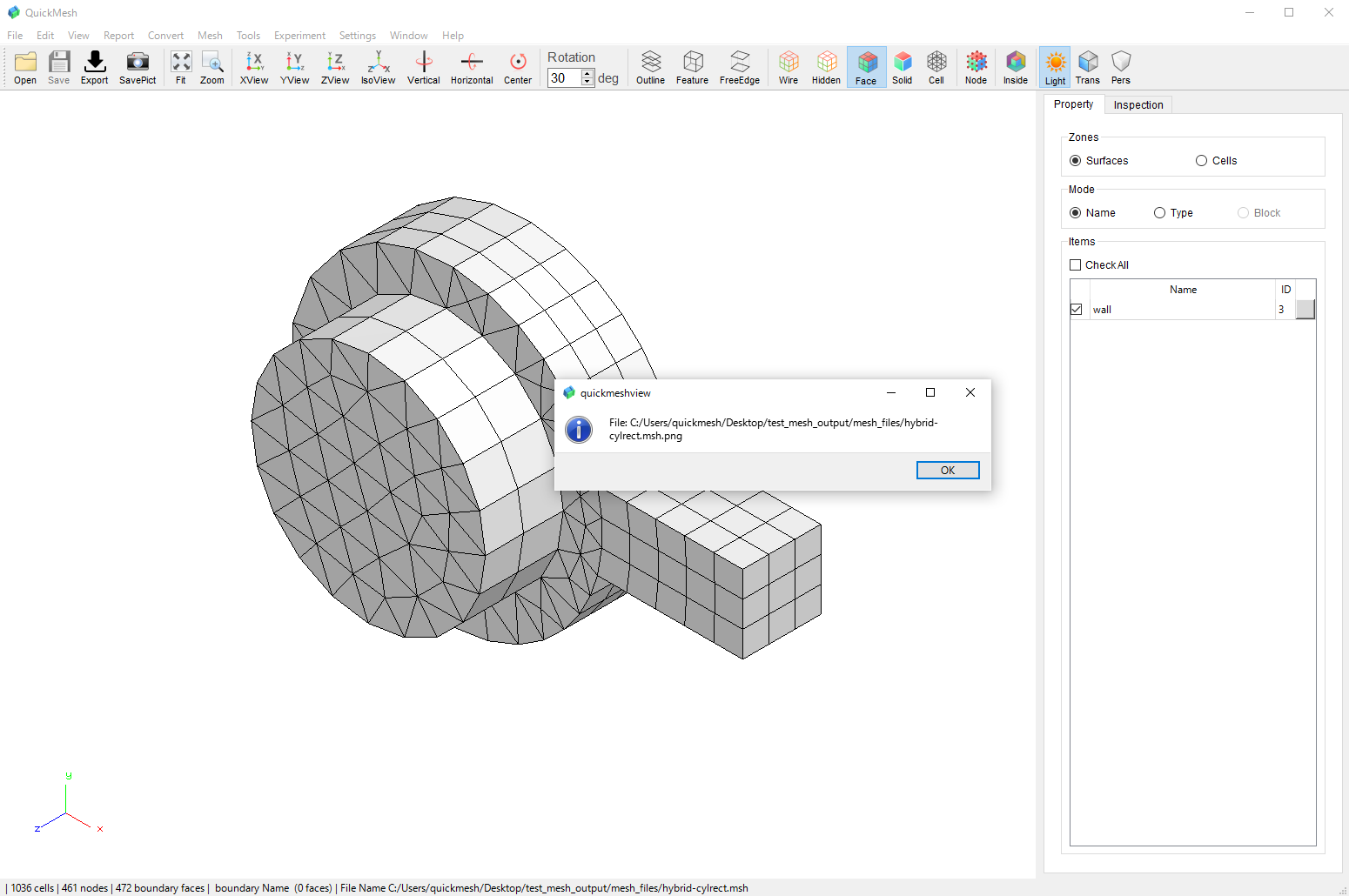

4 7 7 4.png

メッセージダイアログで画像ファイルが保存されたことが示されました。

4 7 7 5.png

実際に保存された画像です。視点が回転された状態でキャプチャされています。

4.7.8. Import View Status

視点ファイルを読み込む

QuickMesh はメッシュを表示する視点の回転や拡大縮小などの状態をqvsファイルに保存することができます。そのファイルを読み込むことによってQuickMeshを一回終了した後でも視点状態を再現することができます。 qvs ファイルの保存については次節のExport View Status を参照してください。

操作方法
  1. [メニューバー]→[File]→[Import View status]

  2. qvsファイルを選択

Example 6. qvs ファイルから視点設定を読み込む
4 7 8 1.png

あらかじめ保存していたqvs ファイルからView を読み込みます。 メニューバーのFile→ Import View Status を選択します。 qvs ファイルの保存については次節のExport View Status を参照して ください。

4 7 8 2.png

保存していたqvs ファイルを選択します。

4 7 8 3.png

View が読み込まれて保存したView が再現できるようなりました。 メニューバーのView→ Select View で読み込んだView を使用することができま す。

4.7.9. Export View Status

視点ファイルを書き出す

QuickMesh はメッシュを表示する視点の回転や拡大縮小などの状態を記録したView を全てqvs ファイルに保存することができます。 qvs ファイルの読み込みについては前節のImport View Status を参照してください。

操作方法
  1. [メニューバー]→[View]→[Create View] 等でView を数個作成する

  2. [メニューバー]→[File]→[Export View Status]

  3. qvs ファイルの保存先を追加

Example 7. qvs ファイルに視点設定を出力する
4 7 9 1.png

図のような視点をqvs ファイルに保存します。

4 7 9 2.png

まずは保存用のView を作ります。ここではView は手順1 の視点のぶん一 つのみを作りますが手順1-3 を繰り返して複数のView を作成しても一つの qvs ファイルに保存できます。メニューバーのView→ Create View を選択します。

4 7 9 3.png

QuickMesh 上で表示されるViewの名前を設定します。これはqvsのファイル名とは別に設定できます。

4 7 9 4.png

作成された全てのView をqsv ファイルに保存します。メニューバーのFile→ Export View Statusを選択します。

4 7 9 5.png

qvs ファイルの保存先とファイル名を設定します。保存ボタンでqvsファイルは保存されます。

4 7 9 6.png

保存されたqvs ファイルを確認します。QuickMeshを再起動してメニューバーのView→Select View の状態から作成したView がリセットされていることを確認します。

4 7 9 7.png

qvs ファイルをインポートすると、再びメニューバーのView→Select Viewを見るとqvs ファイルに保存したview-for-export が選択できるようになっています。 qvs のインポートについては前節Import View Status を参照してください。

4.7.10. Import Color Status

メッシュの色情報を入力する

各Zone やType を色別にして表示することは、メッシュを可視化する際に有効な手段であり、QuickMesh はこの表示の配色を自動で設定したりユーザーが編集することができますがQuickMesh で取り扱うことができるファイル形式のほとんどは可視化のときの色情報を保存、指定する領域がありません。 したがって作業を再開したとき、同じメッシュを読み込んでもQuickMeshが自動で設定する配色に戻ってしまいますが、あらかじめ出力しておいた専用の配色用ファイル(*.qvc)を読み込めば、自身で設定した配色を再現することができます。 qvc ファイルの出力については次節 Export Color Status を参照してください。

操作方法
  1. [メニューバー]→[File]→[Import Color Status]

  2. [メニューバー]→[File]→[Save Picture]

Example 8. qvc ファイルから色情報を読み込む
im color start.png

図のメッシュの配色をあらかじめ保存しておいたqvc ファイルを読み込んで 変更します。

im color menue.png

メニューバーのFile→ Import Color Status を選択します。

im color dialog.png

保存していたqvc ファイルを選択して、開くボタンをクリックします。

im color end.png

メッシュの配色がqvc によるものになりました。

4.7.11. Export Color Status

メッシュの色情報法を出力する。

各Zone やType を色別にして表示することは、メッシュを可視化する際に有効な手段であり、QuickMesh はこの表示の配色を自動で設定したりユーザーが編集することができますがQuickMesh で取り扱うことができるファイル形式のほとんどは可視化のときの色情報を保存、指定する領域がありません。したがって作業を再開したとき、同じメッシュを読み込んでもQuickMeshが自動で設定する配色に戻ってしまいますが、あらかじめ出力しておいた専用の配色用ファイル(*.qvc)を読み込めば、自身で設定した配色を再現することができます。 qvc ファイルの出力については次節 Import Color Status を参照してください。

操作方法
  1. メッシュの配色を編集する

  2. [メニューバー]→[File]→[Export Color Status]

  3. qvc ファイルの保存先とファイル名を設定して保存ボタンをクリック

Example 9. qvc ファイルへ色情報を出力する
ex color start.png

メッシュの配色を設定します。Property タブの設定したいSurfaces/Cells 及び Name/Type を選択し、Itemsから色を変えたい項目のID横の色付きボタンをクリックします。

ex color edit surface.png

色を選択します。

ex color view.png

手順1,2 を繰り返して、配色を編集し終えたらメニューバーのFile→Export Color Status を選択します。

ex color export.png

qvc ファイルの保存先とファイル名を設定します。保存ボタンでqvc ファイルは保存 されます。

ex color restart.png

保存されたqvc ファイルを確認します。QuickMeshを再起動して同じモデルファイルを読み込みました。メッシュの配色は再び自動設定されています。

ex color restart.png

保存されたqvc ファイルを確認します。QuickMesh を再起動して同じモ デルファイルを読み込みました。メッシュの配色は再び自動設定されています。

ex color reimported.png

qvc ファイルをインポートすると、手順4 で保存した配色が再現されました。qvc のインポートについては前節Import Color Status を参照してください。

4.8. Editメニュー

4.8.1. Subdivide

メッシュを細分化する

分割数を指定して辺を等分割したメッシュを作成するほかに、メッシュ化する前の形状を推測して補間をしたり、より元の形状に近い表面メッシュデータを参照して元の曲面に沿った細分化を行います。

操作方法
  1. [メニューバー]→[Edit]→[Subdivide]

  2. 分割数、補間オプションを設定してExecuteボタンをクリック

Subdivisionウィンドウの各機能

Subdivideメニュー

スムージングOFF

4 8 1 1.png

A 分割数 メッシュの分割数を指定します。

B スムージング 分割でできた新しい表面頂点を動かして スムージングを実行するかどうか指定します。

C 実行ボタン 分割を開始します。

D キャンセルボタン ウィンドウを閉じます。

スムージングON

4 8 1 2.png
A スムージング方法選択

・Interpolate  元の形状から補間 (Bが開く)

4 8 1 3.png

・Project to Sample Surface 参考STLにフィッティング(Cが開く)

4 8 1 4.png

・Hybrid 参考STL にない頂点を形状から補間(B,Cが開く)

B 補間オプション 補間の方法を設定します。
C 参考STL ファイル選択 スムージングの参考にする高精細なSTL ファイルを選択します。

Subdivide~補間オプション~

4 8 1 5.png

Subdivide~補間オプション~

  • Feature Angle: フィーチャ角度。スムージングを制限する角度を指定します。

  • Smooth Surface Zone Separately: Surface Zone 境界オプション。 Zone をまたいでスムージングしないようにするか指定します。

  • Select Surface Zones : Surface Zone別スムージング対象。Surface Zoneを個別にスムージングするかどうか設定します。 Aが開きます。

  • Expert Setting: Zone別設定詳細。 左から 対象Zone 名、フィーチャとする面の角、フィーチャとする辺の角。 選択したゾーンごとにフィーチャ角度を設定します。

  • Move Interior Nodes: 内部点移動オプション。 メッシュの内部の点も合わせて移動するか指定します。

  • Expansion Limit Coefficient: 内部点移動影響度。 内部点を動かす際の影響度を指定します。

  • Advanced Options: 詳細設定。 以下のオプションが開きます。

  • Correction Method: 移動先導出法。 下記Directionの方向に従ってスムージングの移動先の解を求める計算方法を設定します。

    • None: 下記Directionの方向を利用せずに移動します。

    • Quasi-Newton Method: 準ニュートン法で求めます。

    • binary Search: 二分法で求めます。

  • Direction: 移動方向指定。 スムージングで移動させる方向を面法線由来か、セルの形状由来か 指定します。

Example 10. メッシュを分割する
4 8 1 6.png

メニューバーのEdit→ Subdivide…​を選択します。

4 8 1 7.png

分割数を入力して実行ボタンを押します。

4 8 1 8.png

メッシュが分割されます。

Example 11. 分割して補間でスムージングする
4 8 1 6.png

メニューバーのEdit→ Subdivide…​を選択します。

4 8 1 7.png

分割数を入力してSmooth にチェックを入れます。

4 8 1 9.png

Interpolate(デフォルト)を選択して、Feature としてスムージングをかけない角度を指定します。 実行ボタンを押します。

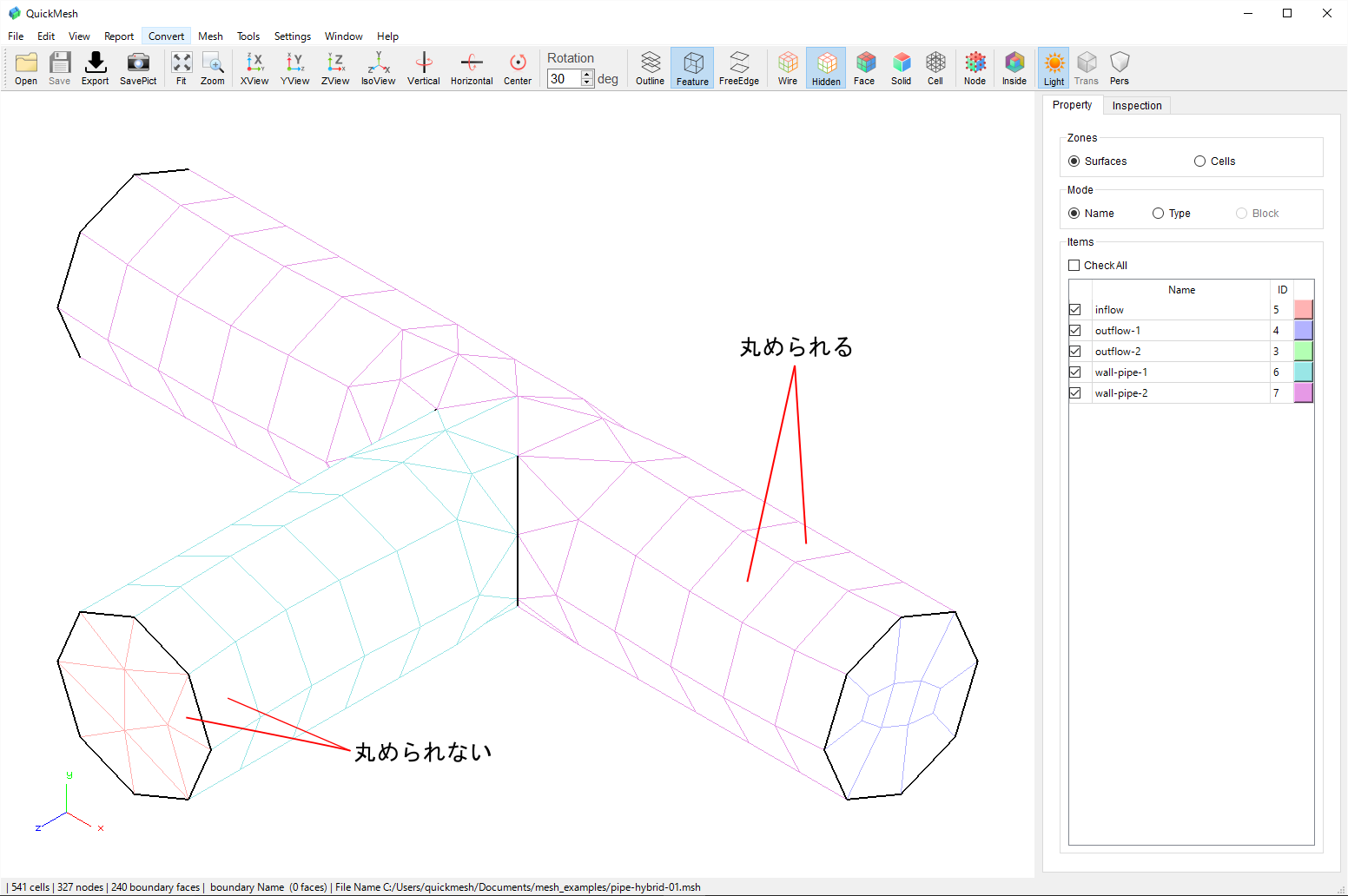

4 8 1 10.png

Feature 線をまたいでいない面同士を曲面に補間しながら分割されます。

4 8 1 11.png

分割後、このようになります。

Example 12. 分割して参考STLにフィッティングする
4 8 1 12.png

このメッシュを、下図のようなSTLファイルの表面形状を参考にして分割します。

4 8 1 13.png
4 8 1 14.png

メニューバーのEdit→ Subdivide…​を選択します。

4 8 1 7.png

分割数を入力してSmoothにチェックを入れます。 Project to Sample Surface を選択します。

4 8 1 3.png

するとCの設定項目が出現するので…​をクリックします。

4 8 1 15.png

ファイルの入力ダイアログが開かれるので、サンプルとしたいSTLファイルを選択し開く。

4 8 1 16.png

そのファイルのパスが入力されるので、実行します。

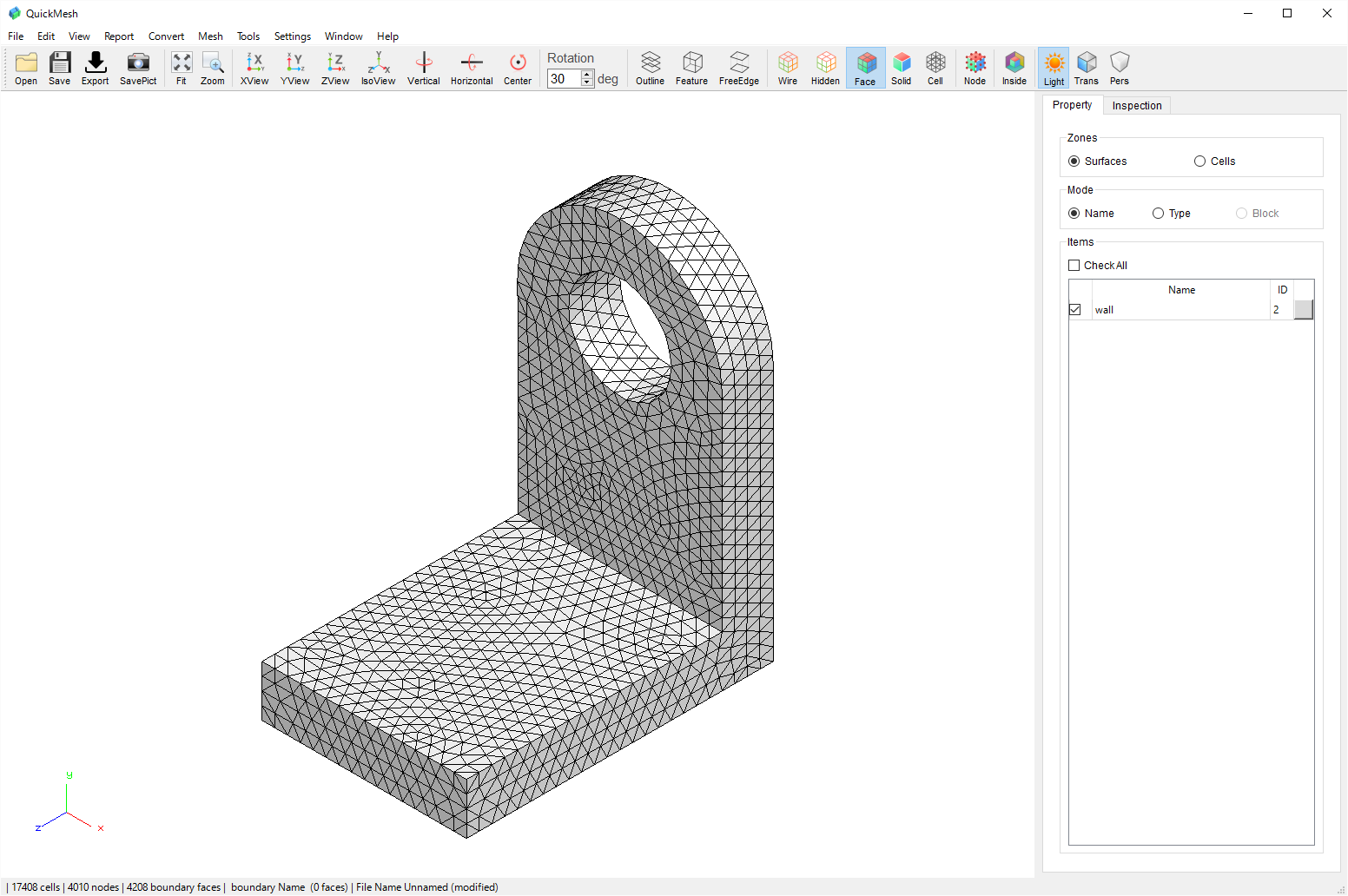

4 8 1 17.png

分割されました。

4.8.2. Layer Subdivide

層状構造のメッシュを分割する

境界層内に現れるような境界面の各三角形面や四角形面から柱体状のセルが連結しているような層状構造をしたメッシュデータを分割するのに特化した機能です。

操作方法
  1. [メニューバー]→[Edit]→[Layer Subdivide]

  2. 分割の起点となる境界面の選択

  3. 各方向の分割をしてApplyボタンをクリック

Example 13. 層状メッシュを分割する
layer subdivide 1.png

図のような三角柱セルと六面体セルで構成された層状メッシュをそれぞれの方向に対して任意の数で分割します。

layer subdivide 2.png

メニューバーのEdit→ Layer Subdivide…を選択します。

layer subdivide 3.png

まずは層状メッシュとして分割の起点となる境界面ゾーンを選択します。

Selectボタンをクリックします。

layer subdivide 4.png

ここでは層状構造の境界面がne_z_1となっているので、その境界面ゾーンを選択します。

ゾーン選択ウィンドウのApplyボタンをクリックします。

layer subdivide 5.png

ゾーン選択ウィンドウが閉じ、一つ以上のゾーンを選択したことによってNumber of Divisionが操作可能になります。

ここでは層面内の分割数(Surface Direction)を3に、層の深さ方向の分割数(Layer Direction)を2に設定します。

Applyボタンをクリックします。

layer subdivide 6.png

層面内で3分割に、層の深さ方向に2分割されました。

欠けた層状メッシュを分割する

元々層状だった大きなメッシュデータから一部切り出した小さなメッシュを考えた場合、切り出し方によっては、切り出した方のメッシュデータは層状構造が歯抜けて完全でない場合があります。

しかし、そのような歯抜けのある層状メッシュでもLayer Subdivideはセル同士の辺の接続状況から層状構造を補完して分割できる場合があります。

Example 14. 欠けた層状メッシュを分割する
layer subdivide 7.png

図のメッシュデータは層状構造を持ったメッシュの一部を除去し、欠けさせたデータです。

ここではこのデータを層面内のみ2分割します。

layer subdivide 8.png

前回と同様にメニューバーのEdit→ Layer Subdivide…を選択し、起点となるゾーンを選択します。

面内分割数を2、深さ方向の分割数を1にすることで深さ方向への分割を無効にします。

Applyボタンをクリックします。

layer subdivide 9.png

層の面内で2分割されました。

層の起点として選んだnew_z_2に直接接続されてないセルも分割されていることがわかります。

4.8.3. Boundary Layer

メッシュに境界層を設ける

指定した境界面付近に複数の薄い境界層を挿入したり削除したりすることができます。

操作方法
  1. [メニューバー]→[Edit]→[Boundary Layer]

  2. 境界層を操作する境界面を選択

  3. 境界層操作を選択(挿入/分割/削除)

  4. 詳細設定をしてApplyボタンをクリック

Example 15. Add/Edit(Push)モード
4 8 2 1 t.png

Surface Zone付近の頂点を内側に押し込みながら指定した数と格子幅増加を伴う境界層を挿入します。

A: 選択中の対象Surface Zone(全モード共通)

B: Surface Zone 選択ウィンドウを開く( 全モード共通)

C: モード切替タブ

  • Number of Base Layers: 追加済みの境界層を利用する、追加済み境界数の数

  • Boundary Cell Height :最外境界層の格子幅

  • Number Of Layer Cells: 総境界層数

  • Number of Uniform Cells: 格子幅一定となる境界層の数内訳

  • Growth Factor: 境界層内側の格子幅を倍率で増加させる。増加倍率。

  • Layer Height: 境界層内側の格子幅を加算で増加させる。増加加算値。

  • Adjustment limit

    • Factor: 内部点の移動を境界層総厚の比率で 制限する。移動制限比。

    • Length: 内部点の移動を移動距離で制限する。移動制限距離。

Example 16. Add/Edit(Split)モード
4 8 2 2.png

追加する境界層の格子幅を指定して境界層を挿入します。

  • Cell Size Ratio: 挿入境界層の格子幅をSurface Zone に対するセルの格子幅の比で指定します。挿入境界層厚/セル厚比。

  • Length: 挿入境界層の格子幅を値で指定します。挿入境界層の格子幅。

  • Feature Angle: 追加済み境界層の数

  • Divide New Layer: 挿入した境界層を分割するか決定します

    • Number of Layers: 分割数

    • Boundary Cell Height: 最外境界層の格子幅

    • Number of Uniform Cells: 格子幅一定となる境界層の数内訳

Example 17. Divideモード
4 8 2 3.png

すでに存在している境界層を分割しなおします。

  • Number of Base Layers : 再分割する追加済み境界層の数

  • Number of Modified Layers: 追加済み境界数の数

  • Divide option

    • Equally / Unequally : 格子幅を一定にするか増加させるか決定します

    • Number of Uniform Cells: 格子幅一定となる境界層の数内訳

    • Boundary Cell Height : 最外境界層の格子幅

Example 18. Deleteモード
4 8 2 4.png

すでに存在している境界層を消去します。

  • Number : 消去する追加済み境界層の数

  • Adjustment Limit

    • Factor : 内部点の移動を比率で制限する/ 移動制限比

    • Length : 内部点の移動を移動距離で制限する/ 移動制限距離

Example 19. 境界層を編集するSurface Zoneを指定する(全モード共通操作)
4 8 2 5.png

メニューバーのEdit→ Boundary Layer…選択します。

4 8 2 6.png

Add Boundary Layerウィンドウが開きます。 リスト内を選択して「>」ボタンで移動させる、またはメッシュ画面で対象ゾーンをダブルクリックして(A)、Selected Zonesのリストに移動させます。 対象Surface Zoneをすべて右側のリストに入れたらApplyボタンをクリックします。 ここではsphere-surfaceを対象とし、その内側に境界層を挿入しています。

Example 20. 任意のSurface Zoneの内側に指定した数の境界層を挿入する(Add/Edit(Push)モード)
4 8 2 7.png

境界層を挿入したいSurfaceZoneを選んだあとパラメータを入力(①~⑤)してApplyボタン(⑥)をクリックします。 ここでは各パラメータを① 最も外側の層の格子幅を0.01② 層の総数を10層③ そのうち格子幅が一定の層を外側から3層④ ①②で指定した残り内側7層の格子幅を1.2倍ずつ積算する ⑤次節参照で指定しています。

4 8 2 8.png

分割された(①)のでウィンドウのCancelボタンやXボタンでBoundary Layerウィンドウを閉じます(②)。

Example 21. 押し込まれるNodeの移動距離を制限する(Add/Edit(Push)モード)
4 8 2 9.png

挿入された境界層の全体の格子幅が指定Surface Zoneに対するメッシュ全体の格子幅に比べて大きい場合、図のように押し込まれた内部のNodeが反対側に飛び出てしまったりCellが反転してしまったりすることがあります。 そんなときはAdjustment Limitの設定を調整し、内部のNodeが押し込まれる距離を抑制する必要があります。

4 8 2 10.png

Adjustment LimitのFactorは内部点が移動できる距離を境界層全体の厚さとの比で制限します。 ここでは前の図では境界層の厚さの3倍まで移動可能だったのを1.3倍までに制限して、Cellの反転や内部点が反対から飛び出すのを防いでいます。

Example 22. 任意のSurface Zoneの内側に指定した格子幅の境界層を挿入する(Add(Split)モード)
4 8 2 2.png

境界層を挿入したいSurface Zoneを選んだあと、パラメータを入力します。 ここでは、下記の通り指定しています。

  • Boundary Cell Height: 最も外側の層の格子幅を0.01

  • Number Of Layer Cells: 層の総数を10層

  • Number Of Uniform Cells: そのうち格子幅が一定の層を外側から3層

  • Growth Factor: 上記で指定した残り内側7層の格子幅を1.2倍ずつ積算する

  • Adjustment Limit: 次節参照

4 8 2 11.png

挿入されたのでBoundary Layerウィンドウを閉じます。

Example 23. 既に存在する境界層を分割しなおす(Divideモード)

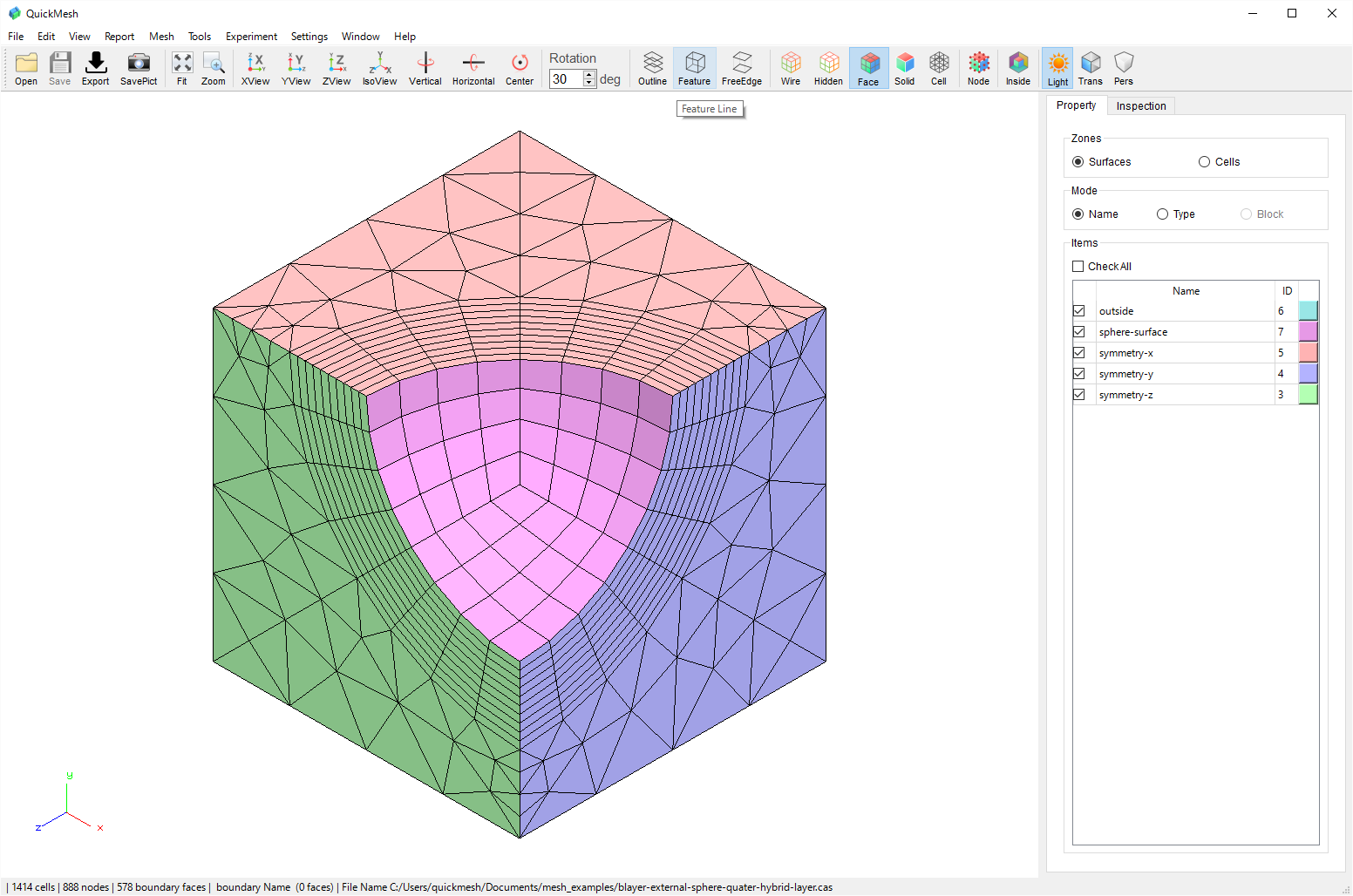

4 8 2 12.png

図のようにすでに存在している境界層を再分割します。

4 8 2 13.png

境界層を再分割したいSurface Zoneを選んだあと、①モード選択タブをDivideにします。②再分割する境界層の数を指定します。③再分割後の境界層の数を指定します。④等分割するか指定します。⑤Applyボタン(⑤)で実行します。ここでは既にsphere-surface直下に10層あるうちの4層を12層に等分割しなおすように指定しています。

4 8 2 14.png

再分割されたのでBoundary Layerウィンドウを閉じます。

Example 24. 既に存在する境界層を消去する(Deleteモード)
4 8 2 12.png

図のようにすでに存在している境界層を消去します。

4 8 2 15.png

境界層を消去したいSurface Zoneを選んだあと、①モード選択タブをDeleteにします。②消去する境界層の数を指定します。③消去に伴う内部点の移動の制限をAdd/Edit(Push)モードのときと同様に決定します。④Applyボタンで実行します。 ここでは既にsphere-surface直下に10層あるうちの6層を消去するように指定しています。

4 8 2 16.png

消去されたのでBoundary Layerウィンドウを閉じます。

4.8.4. Extrude

メッシュの境界面を延長する

指定した境界面を延長するほか、延長した部分の境界面を別のゾーンとして分別したり延長部分の分割密度を指定できます。

操作方法
  1. [メニューバー]→[Edit]→[Extrude]

  2. 延長する境界面の選択

  3. 詳細設定をしてApplyボタンをクリック

4 8 3 1.png
  • Select: Surface Zone 選択ウィンドウを開く

  • Extension Span

    • length: 延長する長さを直接指定

    • Ratio: 延長する長さをSurface Zone のサイズ比から指定

    • Circle: Surface Zone サイズの計測を(円/矩形) とみなす

  • Interval Count

    • Number of Cells: 延長距離内におさまるCell の個数で延長格子間隔を計算

    • Maximum Growth Factor: 最大格子間隔比で延長格子間隔を計算

    • First Uniform Cells: 格子幅一定となる始端側のCell 数

    • Last Uniform Cells: 格子幅一定となる終端側のCell 数

  • Cell Size

    • Uniform Distribution: 延長格子間隔を一定にする

    • First Size: 始端側の格子幅を指定して延長格子間隔を決定

    • Last Size: 終端側の格子幅を指定して延長格子間隔を決定 (非推奨)

    • First Size Ratio: 始端側の格子幅をSurface Zone に垂直な格子幅の代表値との比で指定し延長格子間隔を決定。 Surface Zone に面するCell の格子幅の代表値を (平均/最小/最大)からとる。

  • Extension Direction

    • Average Normal: 延長方向を Surface Zone の平均法線方向 とする

    • Face Normal: 延長方向を各 Face の法線方向とする

    • Set Vector 延長方向を直接指定した方向とする

  • Create New Zone: 延長部分を新しいSurface Zone にする

Example 25. 境界層を延長するSurface Zoneを指定する
4 8 3 2.png

メニューバーのEdit→ Extrude …を選択します。

4 8 3 3.png

Extrude Boundary Surfaceが開くので、対象Surface Zoneを選択するためにSelectボタンをクリックします。

4 8 3 4.png

Add Boundary Layerウィンドウが開きます。 リスト内を選択して「>」ボタンで移動させる、またはメッシュ画面で対象ゾーンをダブルクリックして、Selected Zonesのリストに移動させます。 対象Surface Zoneをすべて右側のリストに入れたらApplyボタンをクリックします。 ここではoutflow-aux-1及びoutflow-aux-2を対象とし、その外側に境界層を延長します。

4 8 3 5.png

対象Surface Zoneがリストに追加されました。

Example 26. SurfaceZoneの外側に指定した長さで境界層を延長する
4 8 3 5.png

境界層を延長したいSurface Zoneを選んだあとパラメータを入力してApplyボタンをクリックします。 指定されたSurface Zoneが延長されるのでCancelボタンでExtrude Boundary Surface ウィンドウを閉じます。ここでは各パラメータはデフォルト状態で実行しています。

4 8 3 6.png

指定したSurface Zoneが外側に延長され境界層が追加されました。

Example 27. 各オプションを変更する
4 8 3 7.png

Create New Zoneオプションを有効にすると延長後に追加される境界面に新しいSurface Zoneが割り当てられます。以降、元あったSurfaceと追加されたSurfaceの境界を視認しやすくするため、このオプションを有効にしてオプション変更による影響を比較していきます。

4 8 3 8.png

延長する長さを変更します。 Extension Span内のオプションを変更することで延長される総長を変更することができます。 Lengthでは値を直接指定し、Ratioでは延長対象のSurface Zone のスケール比で長さを指定します。 図はRatioのLengthに変更し、長さを1.3にした結果です。

4 8 3 9.png

延長する境界層の数を変更します。 Interval Count内のオプションを変更することで延長される境界層の数を変更することができます。 Number of Cellsでは層の数を直接指定し、Maximum Grows FactorではExtension Spanで決定した総延長距離のもとで境界層の最大幅比が指定した値になるように層の数を決定します。 図はNumber of Cells の値を50に増やした結果です。境界層の分割が細かくなっています。

4 8 3 10.png

Cell Sizeオプションを変更することで始端や終端の幅を変更できます。 Uniform Distributionは境界層の幅が一定になり、First Sizeは始端側の幅を、Last Sizeは終端側の幅を値で指定できます。First Size Ratioは始端側の幅を延長元となったセルの幅との比で決定します。 図は始端の幅比を1.0から2.0に変更した結果です。

4 8 3 11.png

Extension Directionオプションを変更することで境界層の延長方向を変更できます。 Average Normalは元のSurface Zoneの平均法線方向に延長します。Face Normalは各Face毎の法線方向に対応するCell及び新しいFaceは延長されます。Set Vectorは延長方向を直接指定できます。図はSet Vectorに変更した結果です。

4.8.5. Smooth

メッシュを平滑化する

メッシュを平滑化することで余計についてしまった凹凸や内部セルの偏りを解消できます。

操作方法
  1. [メニューバー]→[Edit]→[Smooth]

  2. 詳細設定をして Applyボタンをクリックする

4 8 4 1.png
  • Select Target

    • Surface: 表面の頂点を平滑化

    • interior: 内部の頂点を平滑化

    • Both: 両方の頂点を平滑化

  • Option for Surface

    • Feature Angle: 指定した角度以内の角度で面が隣接する部分は 平滑化しない

    • Select Face Zone: 平滑化するSurface Zone を指定

  • Smoothing Method 平滑化アルゴリズムを変更

    • Mean: 単純平均

    • Laplace: Laplace法

    • Turbine: Turbine法 Mean,Laplaceよりも体積減少を抑える

  • apply FEM: 未実装のオプション

  • Coefficient: 平滑化の強度(0.0~1.0)

  • Iteration: 平滑化の実行回数

Example 28. 境界表面を平滑化する
4 8 4 2.png

右図のような凹凸のある境界面を平滑化する。

4 8 4 3.png

メニューバーのEdit→ Smooth …を選択します。

4 8 4 1.png

平滑化のアルゴリズムを選び、効果の強さを0.0から1.0の間で調整し、重ね掛けの回数を決めます。Applyボタンをクリックします。

4 8 4 4.png

凹凸が軽減されました。

Example 29. Select Face Zoneオプション
4 8 4 5.png

Select Face Zoneオプションを有効にし平滑化させたいSurface Zoneを選択すると選択したもののみ平滑化されます。

Example 30. Feature Angleオプション
4 8 4 6.png

Feature Angle を設定することで平滑化する稜線としない稜線を分けることができます。

4 8 4 7.png

Feature Angleを設定した場合の結果です。図のようにFeature Angleで設定した稜線周辺の頂点や面は平滑化されていません。

Example 31. 内部の頂点を整列する
4 8 4 8.png

一見均一に等分割された立方体格子に見えます。

4 8 4 9.png

しかしInspection等を用いて内部をみるとメッシュに偏りや歪みが見られました。 このような内部のメッシュを外側に合わせて整列させます。

4 8 4 10.png

Smoothウィンドウを開いたらSelect TargetをInteriorに変更して平滑化を実行します。

4 8 4 11.png

内部のメッシュの偏りが軽減されました。

4.8.6. Projection

別のメッシュを参照し投影してメッシュを整形する

高精細で形状の再現度は高いがセルがない、分割に偏りがあるなどのそのままでは使うことができない表面メッシュを参照することで劣化したメッシュの元の形状に対する再現度を向上させます。

操作方法
  1. [メニューバー]→[Edit]→[Projection]

  2. 参照元の表面メッシュを選択

  3. Applyボタンをクリック

4 8 5 1.png

この図は粗いメッシュの各面をスムージングをせずに分割したものですが、このまま球面として使うのでは誤差が大きいです。従ってより理想的な形状に近いサーフェスデータを含んだSTLファイルを参照することによって頂点配置を球面に近づけます。

4 8 5 2.png

参照する球面により近いSTLです。

Example 32. 劣化したメッシュを高精細なSTLをもとに整形する
4 8 5 3.png

メニューバーのEdit→ Boundary Layer…​ …を選択します。

4 8 5 4.png

Use Fileになっていることを確認し、参照元のファイルパスを入力し、Applyボタンで実行します。

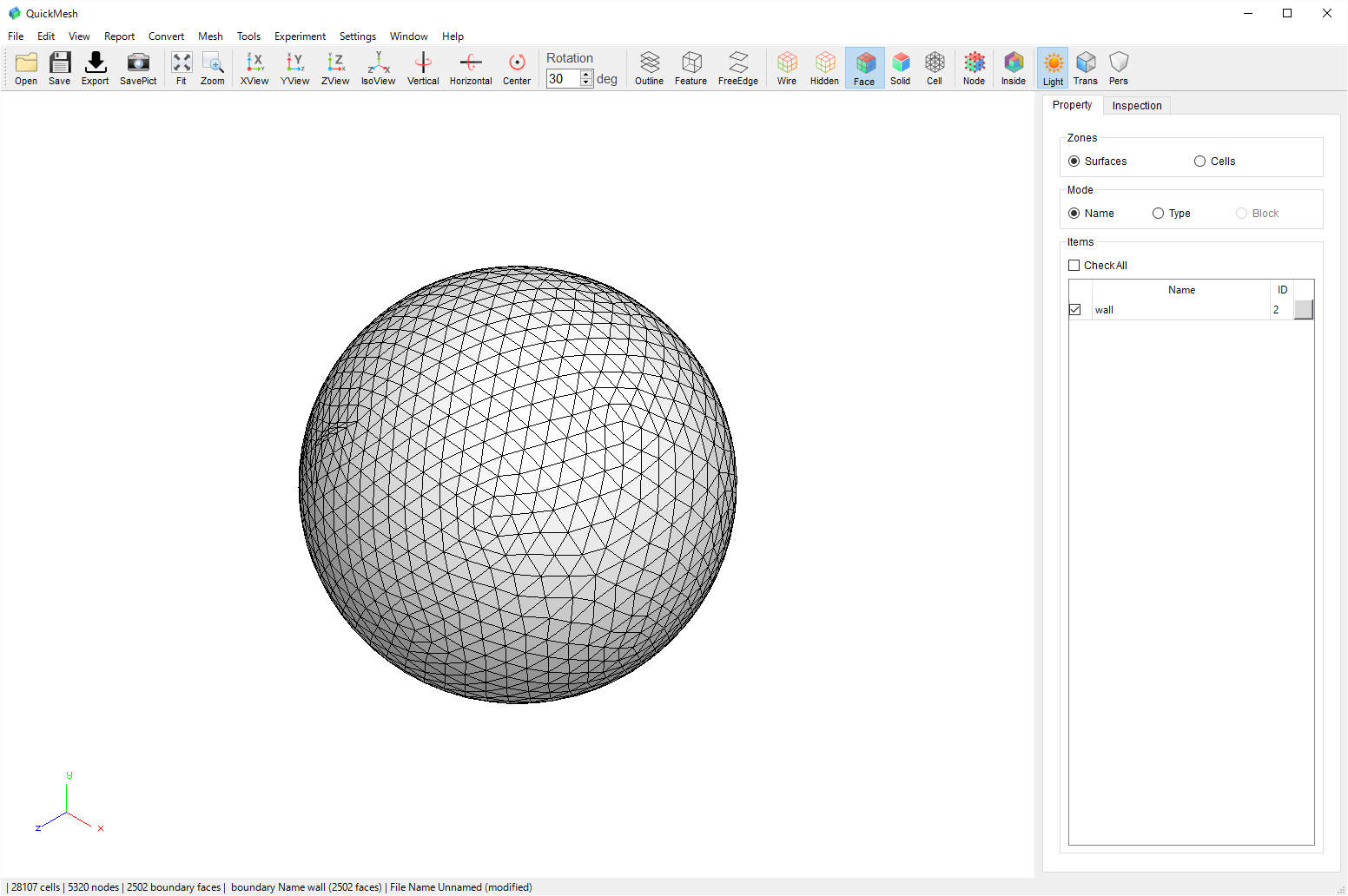

4 8 5 5.png

参考STLに近い形状(球)に調整されました。

4.8.7. Surface ID

境界面のIDを変更する

境界面のIDの数は欠番の存在を許しているため未使用の番号ならば自由に変更できます。

操作方法
  1. [メニューバー]→[Edit]→[Surface ID]

  2. 変更したい境界面と変更後の番号を設定

  3. Applyボタンをクリック

4 8 6 1.png

ここでは”wall-pipe-2”のIDを10から7に変更します。メニューバーのEdit→ Surface ID…を選択します。

4 8 6 2.png

変更したいSurface の New ID の欄をクリックして、変更したい番号を入力し、Apply ボタンをクリックします。

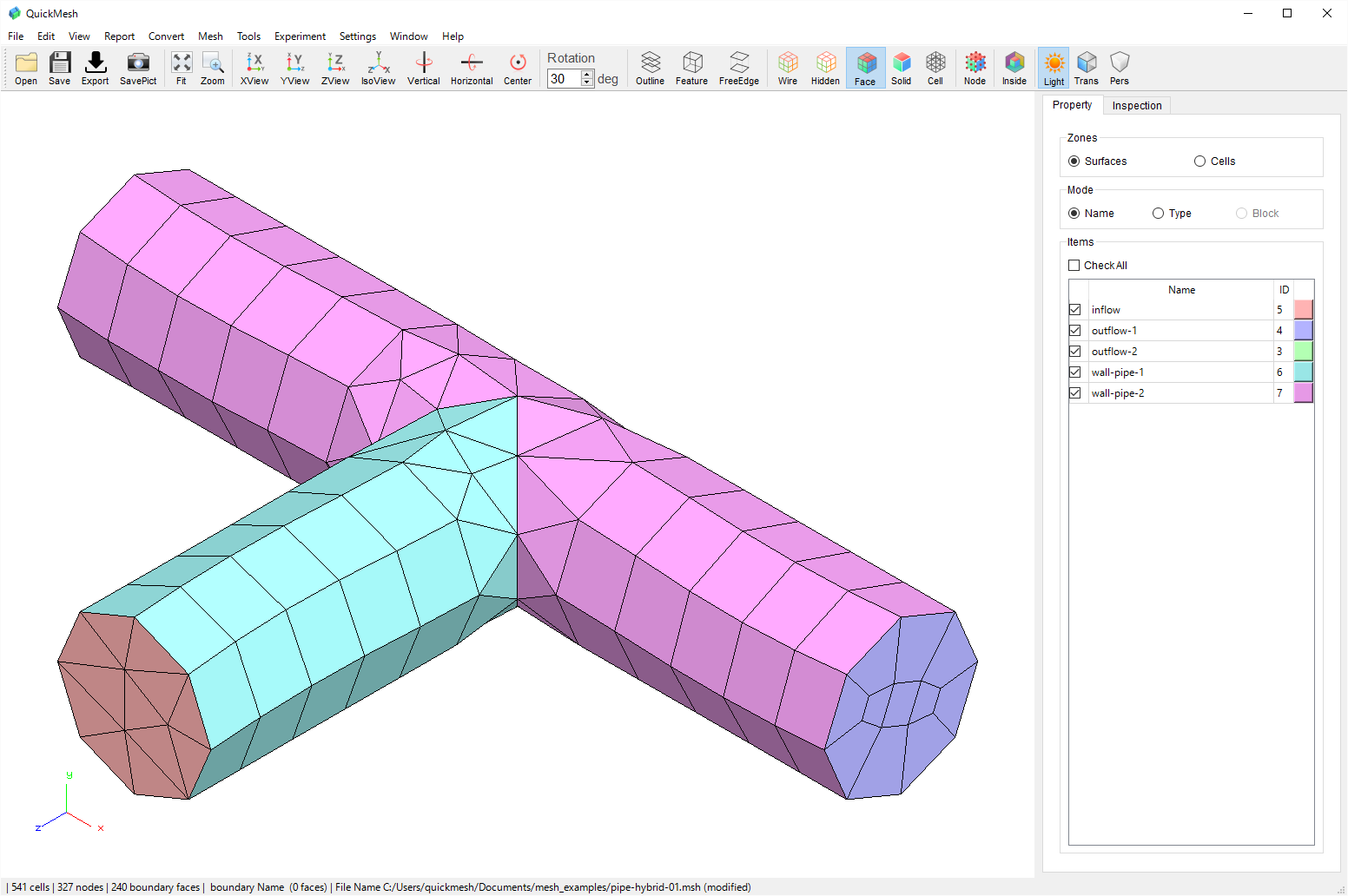

4 8 6 3.png

wall-pipe-2”のIDが7に変更されました。

4.8.8. Surface Name

境界面の名前を変更する

境界面の名前を変更できます。ただし半角スペースは”_”に変換されます。

操作方法
  1. [メニューバー]→[Edit]→[Surface Name]

  2. 変更したい境界面と変更後の名前を設定

  3. Applyボタンをクリック

4 8 7 1.png

ここでは”wall-pipe-1”及び”wall-pipe-2”の名前をそれぞれ”wall-pipe-Z”, ”wall-pipe-X”に変更します。 メニューバーのEdit→ Surface Name…を選択します。

4 8 7 2.png

変更したいSurface の New Name の欄をクリックして、変更したい名前を入力し、Apply ボタンをクリックします。

4 8 7 3.png

Surface名が変更されました。

4.8.9. Surface Type

境界面の種類を変更する

指定した境界面の種類を wall / pressure-inlet / pressure-outlet / symmetry / velocity-inlet / mass-flow-inlet / interface / outflow / axis から選択して変更できます

操作方法
  1. [メニューバー]→[Edit]→[Surface Type]

  2. 変更する境界面と変更後の境界面の種類を設定

  3. Applyボタンをクリック

4 8 8 1.png

Surface Type を Surface毎に変更します。メニューバーのEdit→ Surface Type…を選択します。

4 8 8 2.png

変更したいSurface の New Type の欄をクリックして、プルダウンメニューから変更したいSurface Type を選択し、Apply ボタンをクリックします。

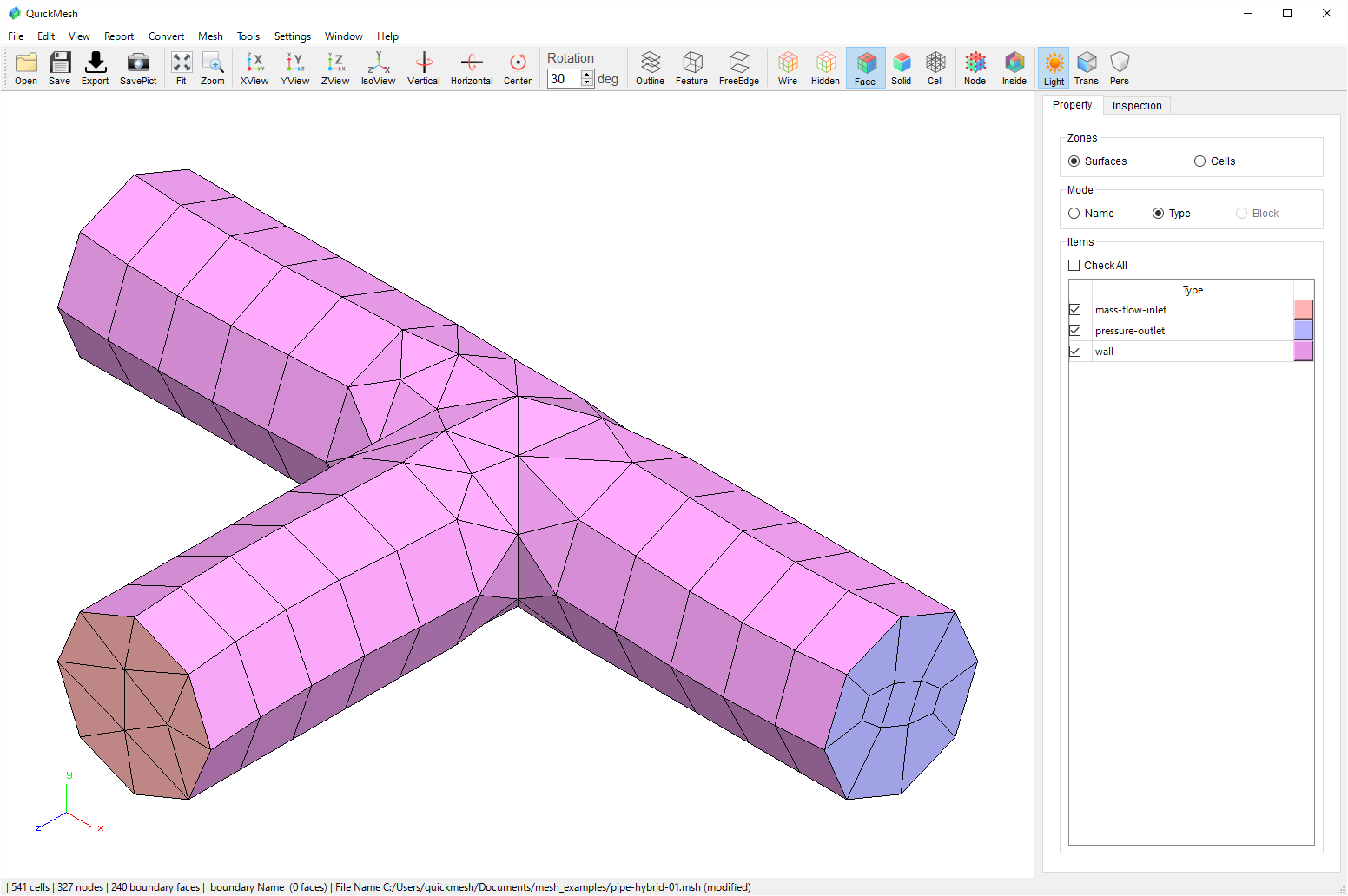

4 8 8 3.png

Surface Typeが変更されました。

4.8.10. Block Type

ブロックの種類を変更

指定したブロックの種類を fluid / solid から選択して変更できます。

操作方法
  1. [メニューバー]→[Edit]→[Block Type]

  2. 変更するブロックと変更後のブロックの種類を設定

  3. Applyボタンをクリック

4 8 9 1.png

複数のBlockで構成されているメッシュのそれぞれのBlock Type を変更します。メニューバーの Edit→ Block Type…を選択します。

4 8 9 2.png

変更したいSurface の New Type の欄をクリックして、プルダウンメニューから変更したいSurface Type を選択し、Apply ボタンをクリックします。

4 8 9 3.png

Block Typeが変更されました。

4.8.11. Split Surface

境界面を複数の境界面に分割する

Feature角度で指定した稜線で区切られた境界面や構造メッシュの開始、終了面などの情報から指定した境界面を分割します。

操作方法
  1. [メニューバー]→[Edit]→[Split Surface]

  2. 境界面を分割する条件を設定

  3. Splitボタンをクリック

Example 33. Feature角度をもとに境界面を分割する
4 8 10 1.png

Surface を面同士の角度で分割します。メニューバーのEdit→ Split Surface …を選択します。

4 8 10 2.png

Surfaceの境界としたい辺を面と面の間の角度から指定し、Split ボタンをクリックします。

4 8 10 3.png

Feature Angleで指定した辺で囲まれた領域が新たなSurfaceとして分割されました。

Example 34. 構造メッシュをもとに境界面を分割する
4 8 10 4.png

この図のように構造格子として設定されているメッシュの場合、その境界面を格子インデックス各方向の始面、終面をもとに分割することができます。

4 8 10 5.png

Split by Structureを選択して、Splitボタンで実行します。

4 8 10 6.png

Surface Zoneが構造格子と同様に分割されました。

Example 35. 分割する境界面を絞り込む①
4 8 10 7.png

Split Visible Face Only オプションを有効にするとFeature Angleで区切られる稜線で囲まれた境界面のうちインスペクション等で表示されている部分のみ分割されます。

4 8 10 8.png

先ほどのような表示状態でSplitを実行すると、図のように部品穴などの表示されている面に含まれなかった部分は分割されていません。

Example 36. 分割する境界面を絞り込む②
4 8 10 9.png

図のメッシュは直方体の内部の壁面に物体が存在するのをアイコンバーのInside機能を用いて示しています。このようなある程度Surface Zoneが分かれているときSplit Surfaces Separatelyオプションを有効にすると分割するSurface Zoneと分割しないSurface Zoneを指定したり、分割に使用するFeature AngleをZone毎に設定することができます。

4 8 10 10.png

さきほどの設定で分割した図です。 よりFeature Angleを厳しくとった元inner1の円筒部側面は細かく分割されていることがわかります。

4.8.12. Split Cell Zone

セルゾーンを分割する

複数ブロックに分かれているメッシュのセルゾーンをブロックを基にして分割します。

操作方法
  1. [メニューバー]→[Edit]→[Split Cell Zone]

  2. 拡大元と拡大先ウィンドウをマウスで調整

Example 37. ブロックをもとにセルゾーンを分割する
4 8 11 1.png

左図のように複数のBlockで構成されているメッシュの Cell Zone をBlock別に分割します。 メニューバーのEdit→Split Cell Zone をクリックします。

4 8 11 2.png

メニューバーのEdit→Split Cell Zone をクリックします。

4 8 11 3.png

Blockと同じ名前でCell Zoneが分割されました。

4.8.13. Unite Surfaces

境界面を結合する

指定した複数の境界面同士を一つの境界面としてまとめます。

操作方法
  1. [メニューバー]→[Edit]→[Unite Surfaces]

  2. 結合する境界面を選択

  3. 結合後の境界面の名前と種類を決定

  4. Applyボタンをクリック

Example 38. 選択した境界面同士をひとつにまとめる
4 8 12 1.png

Surface を結合します。 ここでは”wall-pipe-1”と”wall-pipe-2”を結合することにします。 メニューバーのEdit→Unite Surfaces …を選択します。

4 8 12 2.png

図のようなウィンドウが開くので、Zonesのリストから結合したいSurfaceを選択し、ボタンでSelected Zones に移動します。結合したいSurfaceをすべてSelected Zones に収めたらApplyボタンをクリックします。Selected Zones から取り除きたいZoneがあればボタンを使用します。

4 8 12 3.png

図のようなウィンドウが開くので、結合後のSurfaceの名前を入力し、Typeを選択します。そしてUnitボタンをクリックします。

4 8 12 4.png

選択されたSurfaceが結合されました。

4.8.14. Unite Cell Zones

セルゾーンを結合する

複数ブロックに分かれているメッシュのセルゾーンをブロックを基にして分割します。

操作方法
  1. [メニューバー]→[Edit]→[Unite Cell Zones]

Example 39. セルゾーンを一つにまとめる
4 8 13 1.png

Cell Zone を一つに結合します。メニューバーのEdit→ Unite Cell Zones …を選択します。

4 8 13 2.png

Cell Zoneが結合されました。

4.8.15. Merge Nodes

近接頂点などを統合する

指定した距離内にある近接節点同士をひとつにまとめます。また重複する境界面を境界面として残すか内部面として消去するか選択します。

操作方法
  1. [メニューバー]→[Edit]→[Merge Nodes]

  2. Previewボタンで統合される箇所の確認

  3. 閾値の調整

  4. Merge ボタンをクリック

Example 40. Merge Duplicate Nodes and Faces ウィンドウの各機能
4 8 14 1.png

上から、

  • Tolerance : 結合閾値

  • Reset : 結合閾値を初期値に戻す

  • Merge : 結合対象を選択

  • Option

    • Don’t Merge Nodes in Same Cell : 同一Cell内の頂点は結合しない

    • Only Merge Boundary Nodes : 境界面のみ結合する

    • Don’t Merge Nodes in Same Block : 同一ブロック内では結合しない

    • Preview : 結合をプレビューする

    • Merge : 結合を実行する

    • Cancel : キャンセル

Example 41. 近接頂点及び面を結合する
4 8 14 2.png

図のように近接したNodeやFaceを結合し一つのNodeとする手順を示します。

4 8 14 3.png

メニューバーのEdit→ Merge Nodes…​を選択します。

4 8 14 4.png

Previewボタンをクリックして現在の設定で結合される箇所を確認します。 結合箇所の過不足があればToleranceを調整します。 Toleranceの調整が充分できたらMergeボタンをクリックして結合を実行します。

4 8 14 5.png

結合結果が表示されます。

4 8 14 6.png

近接Nodeが結合され一つのNodeとなりました。 また近接面同士だった境界面だったinflowも結合によってなくなりました。

Example 42. 近接頂点のみを結合する
4 8 14 7.png

Nodeのみを結合しFaceを残すにはNodes Onlyを選択します。この状態でMergeを実行します。

4 8 14 8.png

Nodeのみが結合されます。図のようにNodes and Facesを選択しなくなっていたSurface Zoneのinflowも残っていることがわかります。

4.8.16. Fuse Surfaces

近接した重複面を統合する

指定した境界面のうち近接した面を統合し節点同士を結合します。

操作方法
  1. [メニューバー]→[Edit]→[Fuse Surfaces]

  2. 統合する境界面を選択する

  3. トレランスを調整する

  4. Applyボタンをクリック

Example 43. 近接する境界面を結合させる
fuse surface 0.png

図のようにほぼ同形状な面同士が近接した状態で配置された二つのパーツを結合させます。 なお、ここでは比較のため図左下の近接面のみを結合させます。

fuse surface 1.png

メニューバーから「Edit」→「Fuse Surfaces」を選択します。

fuse surface 2.png

Fuse Surfacesウィンドウが表示されるので、まず結合させる境界面を選択します。

Selectボタンをクリックします。

fuse surface 3.png

境界面ゾーンの選択ウィンドウが開くので近接している面があるゾーンを選択します。

ここではoutflow-1-2とinflow-2-2を選択します。

Applyボタンをクリックします。

fuse surface 4.png

選択されたゾーンがFuse SurfaceウィンドウのSelected Boundary Listに登録されます。

Tolerance Ratioにモデルサイズに対する節点が取りうる誤差の比を入力してApplyボタンをクリックします。

fuse surface 5.png

結合処理が終了すると結合された節点と境界面の数が表示されます。OKボタンを押してダイアログを閉じます。

fuse surface 6.png

Fuse SurfacesウィンドウもCancelボタンをクリックして閉じます。 すると図のように左下の近接していた境界面が統合されなくなっていることが確認できます。

4.8.17. Scale

メッシュの大きさを変更する

拡大倍率を指定してメッシュの大きさを変更するほか、軸ごとに拡大率を指定して変形させることもできます。

操作方法
  1. [メニューバー]→[Edit]→[Scale]

  2. 拡大、縮小倍率を設定する

  3. Scaleボタンをクリックする

Example 44. メッシュの大きさを変更する
4 8 16 1.png

メッシュのサイズを変更します。操作の前に変更点をわかりやすくするためにここでは右クリックメニューのBounding Boxを表示させています。(必須ではありません)

4 8 16 2.png

メニューバーのEdit→ Scale …を選択します。

4 8 16 3.png

図のようなウィンドウが開くので、変更したい倍率を入力し、Scaleボタンをクリックします。

4 8 16 4.png

メッシュのサイズが変更されました。

Example 45. 各軸個別に倍率を変える
4 8 16 5.png

Detailsにチェックをいれることにより、軸方向別に拡大縮小する倍率を変えることができます。ここではY軸方向のみ3.0倍に拡大してみます。

4 8 16 6.png

メッシュのサイズがY軸のみ3.0倍に変更されました。

4.8.18. Move

メッシュの位置を変更する

メッシュの位置を移動、回転、反転移動できます。

操作方法
  1. [メニューバー]→[Edit]→[Move]

  2. 移動法、移動方向などの各種数値を設定する

  3. Moveボタンをクリックする

Example 46. Moveウィンドウを開く
4 8 17 1.png

メッシュの座標を変更します。 操作の前に変更点をわかりやすくするためにここでは右クリックメニューのBounding Boxを表示させています。(必須ではありません)

4 8 17 2.png

メニューバーのEdit→ Move …を選択します。

4 8 17 3.png

左図のようなダイアログが開きます。 Moveには平行移動、回転移動、反転移動の三種類があります。

Example 47. 平行移動
4 8 17 3.png

Translateを指定し、移動量を入力した後に、Moveボタンをクリックします。

4 8 17 4.png

メッシュがx軸方向に1だけ移動しました。

Example 48. 回転移動
4 8 17 5.png

Rotateを指定し、回転角と回転軸を入力した後に、Moveボタンをクリックします。 回転軸にOtherを選択すると[Position]が入力可能になり、回転軸の通る点と回転軸の方向を与えることで自由に回転軸を設定できます。

4 8 17 6.png

メッシュがz軸方向に30度だけ回転しました。

Example 49. 反転移動
4 8 17 7.png

Reflectを指定し、鏡面を選択した後に、Moveボタンをクリックします。 鏡面にOtherを選択すると[Position]が入力可能になり、鏡面上の点と鏡面の法線ベクトルを与えることで自由に鏡面を設定できます。

4 8 17 8.png

メッシュがxy平面に対して反転しました。

4.8.19. Copy

複製したメッシュを指定位置に追加する

複製したメッシュを移動、回転、反転させて元のメッシュに追加することができます。

操作方法
  1. [メニューバー]→[Edit]→[Copy]

  2. 複製後のメッシュの位置や複製の仕方などを設定する

  3. Copyボタンをクリックする

Example 50. Copyウィンドウを開く
4 8 18 1.png

メッシュの複製をします。メニューバーのEdit→ Copy …を選択します。

4 8 18 2.png

図のようなダイアログが開きます。 CopyにはMoveと同様に平行移動、回転移動、反転移動をして複製するという三種類があります。

Example 51. 平行移動して複製
4 8 18 3.png

Translateを指定し、複製する数を与え、移動量を入力した後に、Copyボタンをクリックします。

4 8 18 4.png

メッシュがxy平面に対して反転しました。

Example 52. 回転移動して複製
4 8 18 5.png

Rotateを指定し、複製する数を与え、回転角と回転軸を入力した後に、Copyボタンをクリックします。 回転軸にOtherを選択すると[Position]が入力可能になり、回転軸の通る点と回転軸の方向を与えることで自由に回転軸を設定できます。

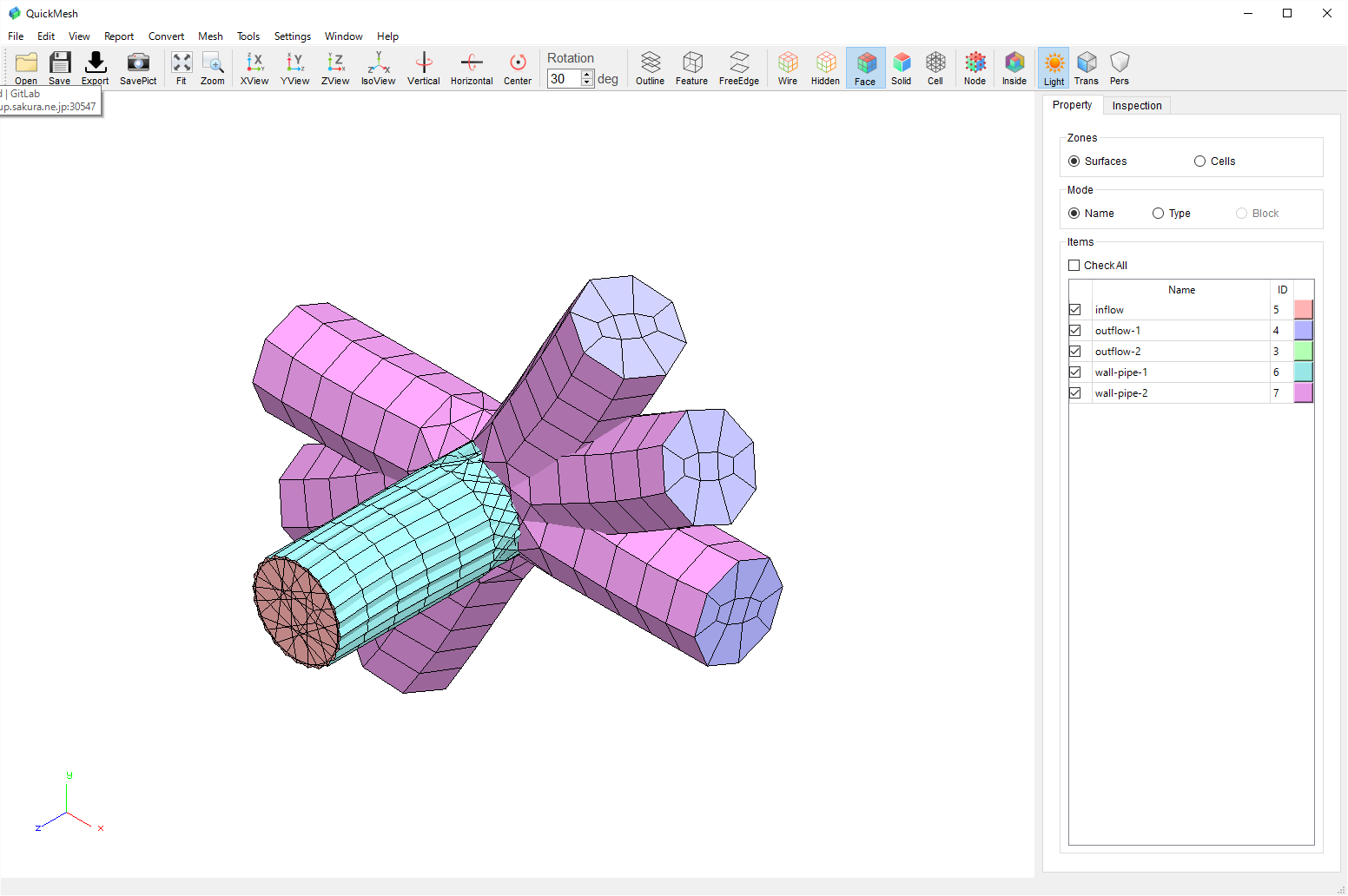

4 8 18 6.png

メッシュがz軸方向に30度ずつ回転されて2つ分複製されました。

Example 53. 反転移動して複製
4 8 18 7.png

Reflectを指定し、鏡面を選択した後に、Copyボタンをクリックします。 鏡面にOtherを選択すると[Position]が入力可能になり、鏡面上の点と鏡面の法線ベクトルを与えることで自由に鏡面を設定できます。

4 8 18 8.png

メッシュがxy平面に対して反転したものが複製されました。

4.8.20. Delete Visible

メッシュの表示されている部分を消去する

インスペクションなどメッシュを部分的に表示非表示にできる機能を使ってメッシュの不要な部分を削減します。EditメニューのDelete Invisibleとは逆になっています。

操作方法
  1. インスペクションタブに切り替える

  2. 消去する部分のみを表示するように各種数値を調整する

  3. [メニューバー]→[Edit]→[Delete Visible]

Example 54. 座標値でセルを消去する
4 8 19 1.png

表示されている部分を削除します。 前準備としてInspectionタブを開き、消したい部分が表示されるように設定します。

4 8 19 2.png

メニューからEdit→ Delete Visibleを選択します。

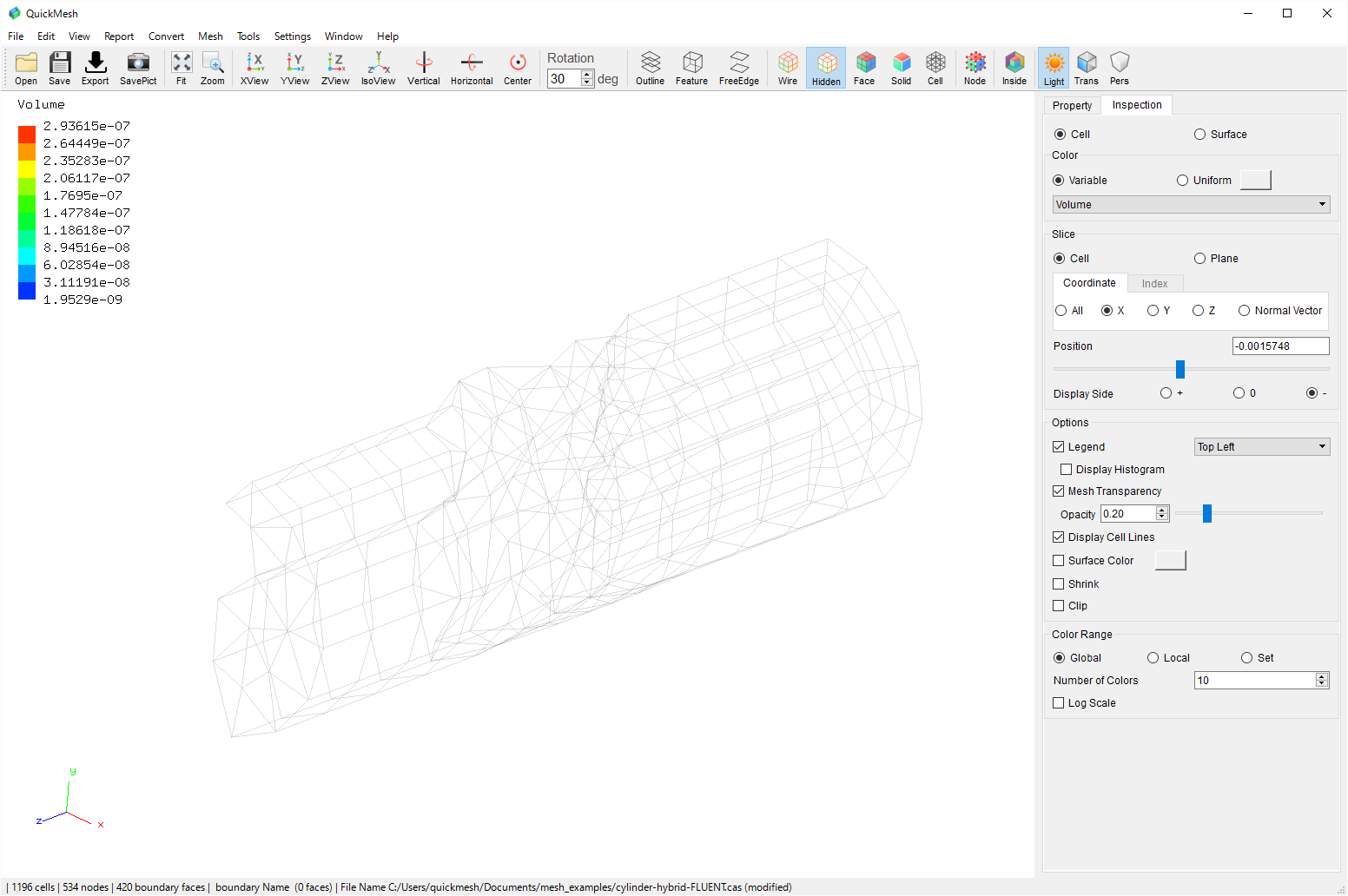

4 8 19 3.png

表示されていた部分が削除されました。

4.8.21. Delete Invisible

メッシュの表示されていない部分を消去する

インスペクションなどメッシュを部分的に表示非表示にできる機能を使ってメッシュの不要な部分を削減します。EditメニューのDelete Visibleとは逆になっています。

操作方法
  1. インスペクションタブに切り替える

  2. 消去する部分のみを非表示するように各種数値を調整する

  3. [メニューバー]→[Edit]→[Delete Invisible]

Example 55. 座標値でセルを消去する
4 8 20 1.png

表示されている部分以外を削除します。 前準備としてInspectionタブを開き、残したい部分が表示されるように設定します。

4 8 20 2.png

メニューからEdit→ Delete Invisibleを選択します。

4 8 20 3.png

表示されていない部分が削除されました。

4.9. Viewメニュー

4.9.1. Magnify

メッシュの一部を拡大表示する

メッシュを平滑化することで余計についてしまった凹凸や内部セルの偏りを解消できます。

操作方法
  1. [メニューバー]→[View]→[Magnify]

  2. 拡大元と拡大先ウィンドウをマウスで調整

4 9 1 1.png

ViewメニューからMagnifyを選択します。

4 9 1 2.png

拡大元の矩形領域と拡大先のウィンドウが表示されます。

4 9 1 3.png

拡大元と拡大先ウィンドウの枠線にマウスポインタを近づけるとポインタの形状が矢印に変わります。その状態でマウスの右ボタンを押しながらドラッグすることで、領域の大きさを変更することができます。

4 9 1 4.png

拡大元と拡大先の領域内にマウスポインタを移動すると、ポインタ形状が十字型の矢印に変わります。その状態でマウスの右ボタンを押しながらドラッグすることで、ウィンドウの位置を変更することができます。

4.9.2. Magnify Config

Magnify機能の枠線の色や太さ、表示方法を変更してメッシュが密集している箇所の見やすさを向上させます。特に1.9.16以降で追加されたMagnify枠内外での表示の仕方をそれぞれ変更する操作方法については別項「 表示潰れを解消する」をご参照ください。

操作方法
  1. [メニューバー]→[View]→[Magnify]でMagnify機能を有効にする

  2. [メニューバー]→[View]→[Magnify Config]で設定ウィンドウを開く

  3. 各項目を変更

  4. Closeボタンで設定ウィンドウを閉じる

4 14 2 10.png

Magnify ConfigではMagnify で表示される枠の設定ができます。

4 14 2 11.png

枠線の太さ、枠線の色を設定できます。

Apply をクリックすると反映されます。

4.9.3. Create View

Viewを作成する

QuickMeshではメッシュを表示したときの視界を再現するためにQuickMeshを起動している間視点の状態を保持する機能があり、その保持した状態一つ一つをViewと呼びます。Create Viewは現在の視点状態をもとに新たにViewを追加して、後述のSelect Viewで視点変更後もView作成時の視界を再現できるようにします。

操作方法
  1. [メニューバー]→[View]→[Create View」

  2. View名を設定してOKボタンをクリック

4 9 2 1.png

ViewメニューのCreate Viewをクリックします。

4 9 2 2.png

ダイアログが表示されるので新しく作るViewの名前を入力してOKボタンをクリックします。 その時の画面の視点を元にしたViewが作られます。 作ったViewはSelect ViewやAdd/Manage View機能で利用できます。

4.9.4. Select View

Viewを再現する

Create Viewで保持したViewやFileメニューのImport View Statusで読み込んだViewなど、現在QuickMeshが保持しているViewの中からひとつ選び、そのViewの視点の状態を再現します。

操作方法
  1. [メニューバー]→[View]→[Select View]にマウスポインタをあわせる

  2. View名を設定してOKボタンをクリック

4 9 3 1.png

Create Viewを利用した後、画面の視点を変えたものとして説明をします。 ViewメニューのSelect ViewからCreate Viewで作ったview-1をクリックします。

4 9 3 2.png

視点がview-1を作った時のものに戻ります。

4.9.5. Add / Manage View

Viewを編集する

Create Viewで保持したViewやFileメニューのImport View Statusで読み込んだViewなど、現在QuickMeshが保持しているViewの中からひとつ選び、そのViewの視点の状態を再現します。

操作方法
  1. [メニューバー]→[View]→[Add/Manage View]

  2. 操作したい項目のタブをクリック

  3. 各種操作をする

  4. cancelボタンで閉じる

Example 56. Viewを追加する
4 9 4 1.png

Create Viewを利用したものとして説明をします。 ViewメニューのAdd/Manage Viewをクリックします。

4 9 4 2.png

View Add/Managerが表示されます。 Addタブを選択し、新しく作りたいViewの名前を入力した後Createボタンをクリックします。 その時の視点を元にしたViewが作られます。

Example 57. View名を変更する
4 9 4 3.png

Renameタブを選択します。 Old Nameから名前を変更したいViewを選択し、New Nameで新しい名前を入力します。 Renameボタンを押します。

Example 58. Viewを編集する
4 9 4 4.png

Editタブを選択します。 Nameから編集したいViewを選んでそれぞれの項目を編集します。 Applyボタンをクリックすると編集された内容が適用されます。 Resetボタンをクリックすると編集前の値に戻ります。

Example 59. Viewを削除する
4 9 4 5.png

Deleteタブを選択します。 Nameから削除したいViewを選択し、Deleteボタンをクリックします。

4.9.6. In-plane Rotation

画面に垂直な軸で視点を回転する

デフォルト状態のQuickMeshではマウスの左ドラッグで視点を回転させると、視点は画面と平行な軸回転します。しかしIn-Plane RotationをONの状態にしていると、画面と垂直な軸すなわち視線を軸に視界が回転するようになります。

操作方法
  1. [メニューバー]→[View]→[In-plane Rotation]をクリックでON

  2. マウスで左ドラッグをする

  3. 再び[メニューバー]→[View]→[In-plane Rotation]をクリックでOFF

4 9 5 1.png

ViewメニューのIn-plane Rotationをクリックするとマウスのドラッグによる回転操作の回転軸が画面に垂直な方向に切り替わります。つまり、画面の表す平面上での回転になります。これを解除するにはもう一度ViewメニューのIn-plane Rotationをクリックします。

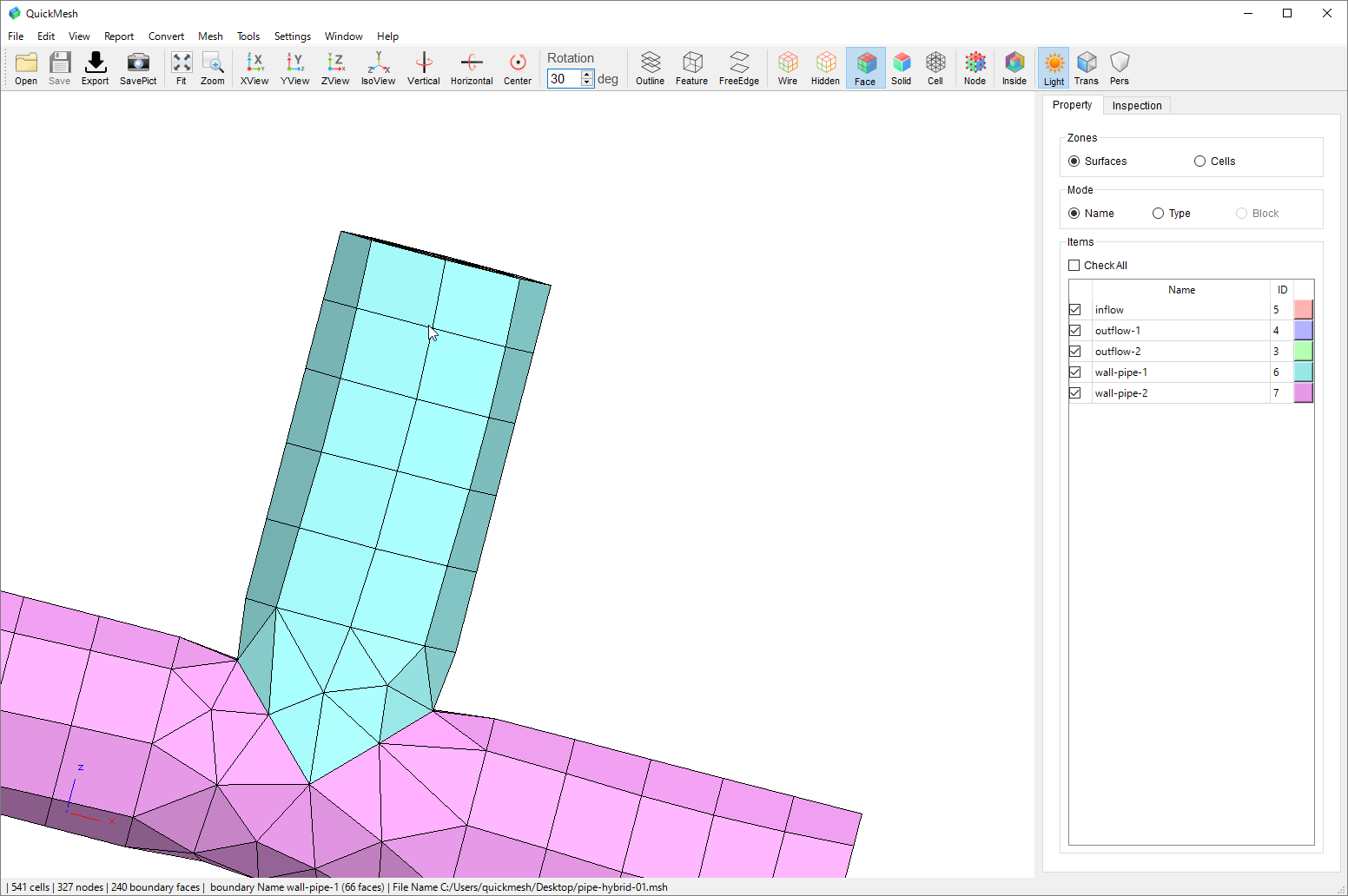

4 9 5 2.png

In-plane Rotationモードで回転している様子です。

4.9.7. Coordinate Axis

座標軸の表示を切り替える

画面左下にある座標軸方向を示すオブジェクトの表示のON/OFFを切り替えます。

操作方法
  1. [メニューバー]→[View]→[Coordinate Axis]をクリックでOFF

  2. 再び[メニューバー]→[View]→[Coordinate Axis]をクリックでON

4 9 6 1.png

Coordinate Axisをチェックすることで座標軸の表示非表示が切り替わります。

4.9.8. Bounding Box

Bounding Boxの表示を切り替える

メッシュ全体を座標軸に平行な平面で作られる直方体で覆った際この直方体をBounding Boxと呼び、これを表示すると直方体の各頂点座標と各辺の長さが表示されるためメッシュが存在する範囲や大きさをおおまかに調べるのに役立ちます。

操作方法
  1. [メニューバー]→[View]→[Bounding Box]をクリックでON

  2. 再び[メニューバー]→[View]→[Bounding Box]をクリックでOFF

4 9 7 1.png

Bounding Boxをチェックすることでメッシュを取り囲む直方体の表示/非表示が切り替わります。

4.9.9. Rotation Center

回転中心の表示を切り替える

メッシュ全体を座標軸に平行な平面で作られる直方体で覆った際この直方体をBounding Boxと呼び、これを表示すると直方体の各頂点座標と各辺の長さが表示されるためメッシュが存在する範囲や大きさをおおまかに調べるのに役立ちます。

操作方法
  1. [メニューバー]→[View]→[Rotation Center]をクリックでON

  2. 再び[メニューバー]→[View]→[Rotation Center]をクリックでOFF

4 9 8 1.png

回転中心を表示します。 表示した回転中心がわかりやすいようにデフォルトのFace表示からWire表示に切り替えています。 メニューバーのViewメニューからRotation Centerを選択します。

4 9 8 2.png

赤い点として視点の回転中心が表示されました。 この表示は再びRotation Centerメニューをクリックすることでオフになります。

4.9.10. Highlight Surface

マウスポインタ下の境界面をハイライトする

この機能をONにしているときメッシュ画面でモデルにマウスポインタを合わせると、ポインタが載っている境界面がハイライトされて表示されます。

操作方法
  1. [メニューバー]→[View]→[Highlight Surface]をクリックでON

  2. 再び[メニューバー]→[View]→[Highlight surface]をクリックでOFF

4 9 9 1.png

Highlight Surfaceをクリックするとマウスポインタ下の境界面がハイライト表示されます。 ハイライト表示を止めるにはもう一度Highlight Surfaceをクリックします。

4 9 9 2.png

ハイライト表示をすると図の様になります。

4.9.11. Cell Index

セル番号を表示する

全てのセル番号を表示します。また右クリックで表示されるメニュー内にあるCell Indexと同じ機能です。

操作方法
  1. [メニューバー]→[View]→[Cell Index]または、モデル画面を右クリック→[Cell Index]をクリックでON

  2. 再び[Cell Index]メニューをクリックでOFF

4 9 10 1.png

ViewメニューのCoordinate Axisをチェックすることでセル番号の表示/非表示が切り替わります。

4.9.12. Node Index

ノード番号を表示する

選択したノードの番号を表示します。また右クリックで表示されるメニュー内にあるNode Indexと同じ機能です。

操作方法
  1. [メニューバー]→[View]→[Node Index]またはモデル画面を右クリック→[Node Index]をクリックでON

  2. Node Selection Optionsウィンドウで頂点の選択方法を切り替え

  3. マウスで節点を選び番号を表示する

  4. Node Selection Optionsウィンドウを閉じるか再び[Node Index]メニューをクリックでOFF

4 9 11 1.png

ViewメニューのNode IndexをチェックするとNode Selection Optionsウィンドウが表示され、それで選択されたノードの番号を表示します。 Node Selection Optionsウィンドウの使い方を参照してください。

4.9.13. Node Coordinate

ノード座標を表示する

選択したノードの位置座標を表示します。また右クリックで表示されるメニュー内にあるNode Coordinateと同じ機能です。

操作方法
  1. [メニューバー]→[View]→[Node Coordinate]またはモデル画面を右クリック→[Node Coordinate]をクリックでON

  2. Node Selection Optionsウィンドウで頂点の選択方法を切り替え

  3. マウスで節点を選び番号を表示する

  4. Node Selection Optionsウィンドウを閉じるか再び[Node Coordinate]メニューをクリックでOFF

4 9 12 1.png

ViewメニューのNode CoordinateをチェックするとNode Selection Optionsウィンドウが表示され、それで選択されたノードの座標を表示します。 Node Selection Optionsウィンドウの使い方を参照してください。

4.9.14. Node to Node Distance

ノード間の距離を表示する

選択した2つのノードを直線で結んだ距離を表示します。また右クリックで表示されるメニュー内にあるNode to Node Distanceと同じ機能です。

操作方法
  1. [メニューバー]→[View]→[Node to Node Distance]またはモデル画面を右クリック→[Node to Node Distance]をクリックでON

  2. マウスで始点となる節点を選択

  3. マウスで終点となる節点を選択

  4. 再び[Node to Node Distance]メニューをクリックでOFF

4 9 13 1.png

ViewメニューのNode to Node Distanceをチェックするとノードがクリックで選べるようになります。

4 9 13 2.png

始点と終点を選択すると、ノード同士が赤い直線で結ばれ、ノードの位置座標とノード間の距離が表示されます。

4.9.15. Node Selection Options

ノードを複数選択する

Node Selection OptionsウィンドウはNode IndexやNode Coordinateで複数のノードをユーザーが任意で選択できる場合に表示されるウィンドウです。マウスカーソルでクリックしたノードを選択に加えるSingle選択、ドラッグした範囲内にあるノードを選択に加えるBox選択、全て選択するAll選択、選択を解除するClearがあります。

操作方法
  1. [メニューバー]→[View]→[Node Index]などノードを選択する機能を使用する

  2. 開いたNode Selection Optionsウィンドウでノードの選択法を設定

  3. ノードを選択する

Example 60. ノードをマウスカーソル下から選択する
4 9 14 1.png

今回は例としてViewメニューのNode IndexをクリックしてNode Selection Optionウィンドウを出したとして説明します。Node Selection OptionsウィンドウのSingleをクリックすると、マウスカーソルの下にあるノードをハイライト表示します。クリックするとハイライトされたノードを選択します。

Example 61. ノードを矩形選択する
4 9 14 2.png

Node Selection OptionsウィンドウのBoxをクリックすると、マウスカーソルのドラッグ時に矩形が表され、その中にあるノードが選択されます。

Example 62. ノードを全て選択する
4 9 14 3.png

Node Selection OptionsウィンドウのAllをクリックすると、全てのノードが選択されます。

Example 63. ノードの選択を解除する
4 9 14 4.png

Node Selection OptionsウィンドウのClearをクリックすると、ノードの選択が取り消されます。

4.9.16. Duplicate Nodes

近接するノードを表示する

許容誤差を与えて、その値以下の距離にある同士のノードをハイライト表示します。

操作方法
  1. [メニューバー]→[View]→[Duplicate Nodes]を選択する

  2. 許容誤差を設定し、Updateボタンをクリックする

4 9 15 1.png

ViewメニューのDuplicate NodesをクリックするとDisplay Duplicate Nodesウィンドウが表示されます。 Updateボタンを押すと重複しているノードをハイライト表示します。また、Tolerance で許容する誤差を与えることができます。

4.9.17. Duplicate Faces

近接する面を表示する

許容誤差を与えて、各頂点の距離がその値以下の距離にある面をハイライト表示します。

操作方法
  1. [メニューバー]→[View]→[Duplicate Faces]を選択する

  2. 許容誤差を設定し、Updateボタンをクリックする

4 9 16 1.png

ViewメニューのDuplicate FacesをクリックするとDisplay Duplicate Facesウィンドウが表示されます。 Updateボタンを押すと重複している面をハイライト表示します。 また、Toleranceで許容する誤差を与えることができます。

4.9.18. Reset View

視点を初期状態に戻す

メッシュを表示する視点をメッシュ読み込み時などの初期状態に戻します。

操作方法
  1. [メニューバー]→[View]→[Reset View]を選択する

4 9 17 1.png

ViewメニューのReset Viewをクリックすると、視点は初期状態に戻されます。

4.10. Reportメニュー

4.10.1. Global Region

数値としてメッシュ全体の存在位置を表示する

メッシュ全体の存在領域や中心、幅などを数値データとして表示します。

操作方法
  1. [メニューバー]→[Report]→[Global Region]を選択する

4 10 1 1.png

各項目でメッシュが存在する範囲や位置、幅が座標方向ごとに表示されます。

  • Minimum : 各座標の最小値境

  • Maximum : 各座標の最大値

  • Center : 各座標の中央値

  • Width : 各座標方向の幅

4.10.2. Boundary Region

数値として境界面ごとのメッシュの存在位置を表示する

境界面ごとに存在領域や中心などを数値データとして表示します。

操作方法
  1. [メニューバー]→[Report]→[Boundary Region]を選択する

4 10 2 1.png

各項目でメッシュが存在する範囲や位置、幅が境界面ごとに表示されます。

  • ID : 境界面のID

  • Name : 境界面の名称

  • Type : 境界面の種類

X,Y,Z は、各座標方向の数値データ。左から順に最小値、最大値、中央値となる。

4.10.3. Boundary Surface

数値として境界面の面としての情報を表示する

境界面ごとの面積や境界面が含む面メッシュの枚数や、最大面積、最小面積、平均面積、形状別の枚数が表示されます。

操作方法
  1. [メニューバー]→[Report]→[Boundary Surface]を選択する

4 10 3 1.png

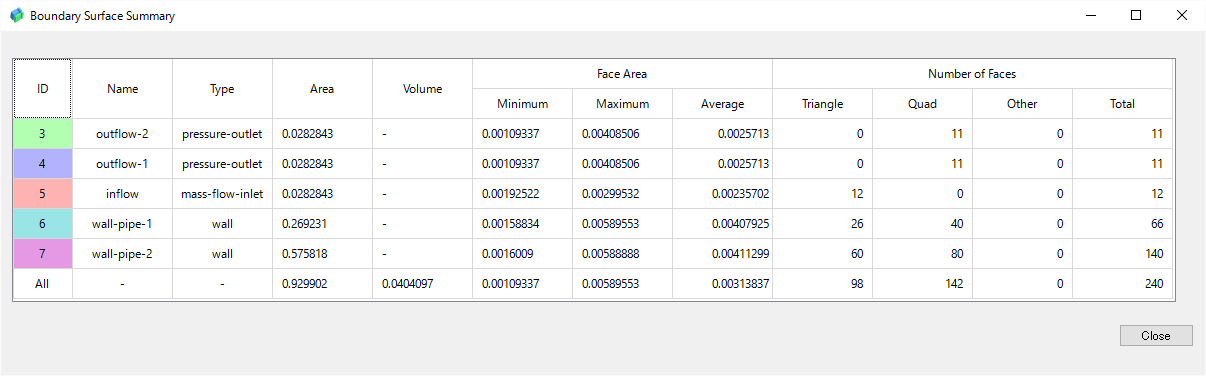

  • ID : 境界面のID

  • Name : 境界面の名称

  • Type : 境界面の種類

  • Area : 境界面の総面積

  • Volume : 閉領域の体積(全体のみ)

  • Face Area

    • Minimum : 表面メッシュの最小面積

    • Maximum : 表面メッシュの最大面積

    • Average : 表面メッシュの面積の平均値

  • Number of Faces

    • Triangle : 三角形表面メッシュの数

    • Quad : 四角形表面メッシュの数

    • Other : その他の形状の表面メッシュの数

    • Total : 表面メッシュの数

4.10.4. Volume Region

数値としてセルゾーンごとのメッシュの存在位置を表示する

セルゾーンごとに存在領域や中心、幅などを数値データとして表示します。

操作方法
  1. [メニューバー]→[Report]→[Volume Region]を選択する

4 10 4 1.png

各項目でメッシュが存在する範囲や位置、幅が境界面ごとに表示されます。

左から、セルゾーンのID、セルゾーンの名称、セルゾーンの種類。

X、Y、Zの値は、 セルゾーンが存在する範囲の各座標方向の数値データ。左から順に最小値、最大値、中央値となる。

4.10.5. Volume Cell

数値としてセルゾーンごとの体積を表示する

セルゾーンごとに体積や、セルの体積の最大最小平均値、セルの種類と個数を表示します。

操作方法
  1. [メニューバー]→[Report]→[Volume Cell]を選択する

4 10 5 1.png

各項目でセルゾーンごとの統計が表示されます。

左から、セルゾーンのID、セルゾーンの名称、セルゾーンの種類、セルゾーンの体積。

  • Cell Volume : セルごとの体積の統計

左から最小、最大、平均値。

  • Number of cells : セルの種類ごとの個数

左から四面体、三角柱、四角錐、六面体、その他、合計。

4.10.6. Block Region

数値としてブロックごとの構造メッシュの存在範囲を表示する

ブロックごとに構造メッシュの存在範囲をxyz座標値の最大、最小値で表示します。なおこの操作は現在のメッシュが構造メッシュとなっているときのみ有効です。

操作方法
  1. 構造メッシュファイルを読み込む、または[メニューバー]→[Tools]→[Set Structured Index]で現在のメッシュを構造メッシュ化する

  2. [メニューバー]→[Report]→[Block Region]を選択する

4 10 6 1.png

各項目で構造メッシュが存在する範囲や中心値がブロックごとに表示されます。

左から、ブロックのID、ブロックの種類。

X、Y、Z の値は、ブロックが存在する範囲の各座標方向の数値データ。左から順に最小値、最大値、中央値となる。

4.10.7. Block Dimension

数値としてブロックごとの構造メッシュの存在範囲を表示する

ブロックごとに構造メッシュがI,J,K方向にいくつセルがあるかを表示します。なおこの操作は現在のメッシュが構造メッシュとなっているときのみ有効です。

操作方法
  1. 構造メッシュファイルを読み込む、または[メニューバー]→[Tools]→[Set Structured Index]で現在のメッシュを構造メッシュ化する

  2. [メニューバー]→[Report]→[Block Dimension]を選択する

4 10 7 1.png

各項目でブロックごとのI,J,K方向のセルの個数が表示されます。

左から、ブロックのID、セルゾーンの種類、NI, NJ, NK各方向のセルの個数、セルの合計数。

4.10.8. Skewness

数値としてセルの種類ごとにセルの歪度を表示する

セルの種類(四面体、四角錐、三角柱、六面体)ごとにセルの歪度の統計値をそれぞれ表示します。なおここではセルの歪度を、セルの面の各頂点の角度と、同じ頂点数の正多角形の内角との差のうち最大値とします。

操作方法
  1. [メニューバー]→[Report]→[Skewness]を選択する

4 10 8 1.png

左から順に四面体、四角錐、三角柱、六面体、全体でセルの種類ごとに歪度の各統計値を表示します。

上から、歪度の最小値、最大値、平均値、標準偏差。

4.10.9. Aspect Ratio

数値としてセルの種類ごとにセルのアスペクト比を表示する

セルの種類(四面体、四角錐、三角柱、六面体)ごとにセルのアスペクト比の統計値をそれぞれ表示します。なおここではセルのアスペクト比を、セルの各辺長の最大値/最小値とします。

操作方法
  1. [メニューバー]→[Report]→[Aspect Ratio]を選択する

4 10 9 1.png

左から順に 四面体、四角錐、三角柱、 六面体、全体でセルの種類ご とにアスペクト比の各統計値を 表示します。

上から、アスペクト比の最小値、最大値、平均値、標準偏差。

4.10.10. Volume Ratio

数値としてセルの種類ごとにセルの体積比を表示する

セルの種類(四面体、四角錐、三角柱、六面体)ごとにセルの体積比の統計値をそれぞれ表示します。なおここではセルの体積比を、あるセルに対して各隣接セルについて、そのセルの体積と隣接セルの体積のうち大きい方の体積/小さい方の体積を求め、全隣接セルのうち最大値となるものとします。したがって体積比が大きいと、隣接セル間での体積の変化が大きいということになります。

操作方法
  1. [メニューバー]→[Report]→[Volume Ratio]を選択する

4 10 10 1.png

左から順に四面体、四角錐、三角柱、六面体、全体でセルの種類ごとに体積比の各統計値を表す。

上から、体積比の最小値、最大値、平均値、標準偏差。

4.10.11. Jacobian

数値としてヤコビ行列の行列式のデータを表示する

様々なヤコビ行列式に関する情報を表示します。この機能は高次要素の時にのみ利用可能です。高次要素でないメッシュに対して行いたい場合はあらかじめToolsメニューのSet High-Order Elementsを行う必要があります。

操作方法
  1. 高次要素でできたメッシュファイルを読み込む。またはSet High-Order Elementでメッシュを高次要素化する。

  2. [メニューバー]→[Report]→[Jacobian]を選択する

4 10 11 jacobian.png

セルごとに求めた次の各ヤコビ行列の行列式の最大値、最小値を示します。

左から、

  • Center Jacobian : 中心点のヤコビアン

  • Gauss Node Jacobian : ガウス点でのヤコビアン

  • Jacobian Ratio : セル内ガウス点同士の最大比

  • Scaled Jacobian : セル内各ガウス点ヤコビアン/セル体積

  • Gauss Quadrature Volume : ガウス積分したセル体積

4.11. Convertメニュー

4.11.1. 3D to 2D

3次元メッシュを投影して2次元メッシュにする

3Dになっているメッシュの境界面を選択し、平面に投影した2Dメッシュに変更します。

操作方法
  1. [メニューバー]→[Convert]→[3D to 2D]

  2. 境界面を選択してConvertボタンをクリック

4 11 1 1.png

図のような回転体にボリュームメッシュを詰めたようなメッシュから回転元の2次元メッシュを取り出すのに3D to 2Dを利用します。

メニューバーのTools→Set Structured Boundaryを選択します。

4 11 1 2.png

境界面を選択します。 クリックした境界面はハイライトされます。 2次元メッシュとして取り出したい境界面を選択したらConvertボタンを押します。

4 11 1 3.png

選択した境界層が平面に投影されて2次元メッシュに変換されました。

4.11.2. 2D to 3D

2次元メッシュを押し出し/回転させて3次元メッシュにする

2次元メッシュに対して距離を決めて押し出しで柱体の3次元メッシュに変換したり、回転軸と角度を決めて回転体の3次元メッシュに変換します。

操作方法
  1. [メニューバー]→[Convert]→[2D to 3D]

  2. Convert to 3Dウィンドウで押し出しか回転か選択する

  3. その他詳細設定をする

  4. Convertボタンを押す

Example 64. Convert to 3Dウィンドウ
4 11 2 1.png

① 押し出しで3D化

② 回転で3D化

③ 押し出し、回転での追加セル数

④ 押し出し距離

⑤ 回転角度

⑥ 軸方向、 左からX軸、Y軸、任意方向

⑦ 軸中心、 ⑥でOther選択時有効

⑧ 軸方向、 ⑥でOther選択時有効

⑨ 追加される境界面名称とタイプ

⑩ 変換実行ボタン

Example 65. 2次元メッシュを押し出して3次元メッシュにする
4 11 2 2.png

図のようなXY平面上の2次元メッシュをZ軸方向に押し出して3次元メッシュにします。

メニューバーのConvert → 2D to 3Dを選択します。

4 11 2 3.png

Extrudeが選択されていることを確認し、Number of Cellsに押し出しでできるセルの段数を指定します。

Thicknessで押し出し距離を設定します。

ここでは追加セル数を10段、押し出し距離を1.0とします。

Convertボタンをクリックします。

4 11 2 4.png

押し出しで10段のセルが距離1.0の間に追加され、3次元メッシュとなりました。

2次元メッシュのとき視点から見えていた表面は境界面new_z_1とnew_z_2として新たに追加されています。

Example 66. 2次元メッシュを回転させて3次元メッシュにする
4 11 2 5.png

図のようなXY平面上の2次元メッシュをY軸を中心に回転させて3次元メッシュにします。

メニューバーのConvert → 2D to 3Dを選択します。

4 11 2 6.png

立体化の方式をRevolve(回転体)、回転軸をY軸に変更します。またここでは回転方向の分割数を24、回転角度を360度に設定しています。 Convertボタンを押してメッシュの回転体を作成します。

4 11 2 7.png

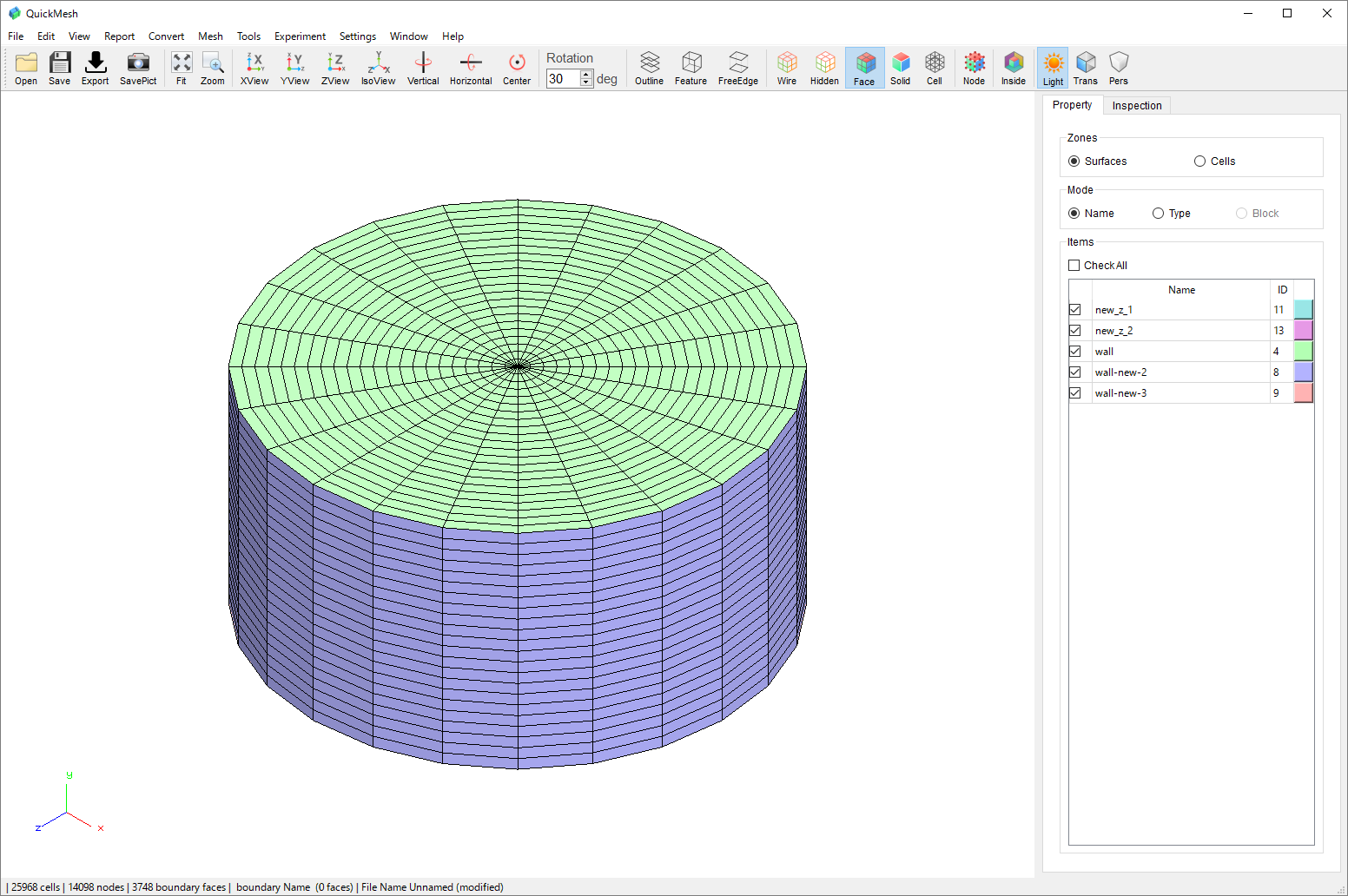

回転体の3Dメッシュが生成され、表示されました。

回転角を360度未満で設定していた場合、以上の操作で指定角度まで回転した3次元メッシュを作成したメッシュが作成できます。しかし回転角を360度にし、完全な回転体を作った場合、回転開始の表面メッシュ(new_z_1)と回転終了の表面メッシュ(new_z_2)が重複して存在することになります。重複面の存在が好ましくない場合、次のような手順を追加で行う必要があります。

Example 67. 回転開始と回転終了の重複を解消する
4 11 2 8.png

360度で回転させたため、プロパティタブで表面ゾーンの表示/非表示を切り替えると内部でnew_z_1とnew_z_2が重複していることがわかります。ここでは側面の表面ゾーンの表示を消したものを図示しています。

4 11 2 9.png

メニューバーのEdit → Merge Nodesを選択します。

4 11 2 10.png

特に設定は変えずにMergeボタンをクリックします。

4 11 2 11.png

重複が解消され内部面となるnew_z_1、new_z_2がなくなりました。

4.12. Meshメニュー

4.12.1. Structured

非構造メッシュを構造メッシュに再分割する

非構造メッシュを再分割して四角形面(2D)や六面体セル(3D)で構成される構造メッシュに変更し、指定した境界面を始端、終端として面またはセルにインデックスを振り分けます。 この操作は境界面の枚数が2Dメッシュならば4つ以上、3Dメッシュならば6つ以上を必要とし、境界面をインデックス端の数だけグループ分けして四角形または六面体と同位相のメッシュとなっている必要があります。

操作方法
  1. [メニューバー]→[Mesh]→[Structured]

  2. 構造メッシュのインデックス始端、終端となる境界面を選択する

  3. 分割数を指定してApplyボタンを押す

Example 68. Subdivisionタブの各機能
4 12 1 1.png
  • Unconnected Zones: 未振り分けZoneリスト

  • Shift to From 上から、

    • 振り分け先

    • 振り分けボタン

    • すべて振り分け

    • 差し戻しボタン

    • すべて差し戻し

  • LowI : インデックス I 最小Zoneリスト

  • HighI : インデックス I 最大Zoneリスト

  • LowJ : インデックス J 最小Zoneリスト

  • インデックス J 最大Zoneリスト

  • NI : I 方向セル数

  • NJ : J 方向セル数

  • I space, J space : 分割間隔オプション

  • Feature Angle : Feature点/線とする角度

  • Option : 詳細設定

  • Size Parameter : 間隔矯正パラメータ

  • Hyperbolic Factor : 境界付近垂直矯正パラメータ

Example 69. 2次元メッシュを構造メッシュに変更する
4 12 1 2.png

メニューバーの Mesh→ Structured…​を選択します。

4 12 1 3.png

設定用のタブが開くので、各インデックスの始点、終点となるSurface Zoneを選択します。 例)Surface Zone “a”を選択状態にして[ Low-I] のときに[>]を押すことで”a”はインデックスIの始点となります。

4 12 1 4.png

“a”が移動Low Iの枠に移動しました。

4 12 1 5.png

同様にHigh I, Low J, High J を振り分けたら構造格子のIインデックスの個数、Jインデックスの個数を入力します。

4 12 1 6.png

I方向に100個、J方向に10個セルが並んだ構造メッシュに分割されました。

Example 70. その他各オプション比較
4 12 1 7.png

赤枠内の設定項目で変化する点を図のメッシュで説明します。

4 12 1 8.png

boundary surface付近のメッシュの分割間隔を変えます。

Auto: 特に指定しない。両側をAutoにするとメッシュの角は垂直に近くなる。

Uniform: 等間隔になるように分割される。

上の図ではLow-J側のI方向の切り方を均等にしています。

4 12 1 9.png

辺の角度がFeature Angle以下の角度となるBoundary Surface 上の頂点は必ず保持されます。 上の図はFeature Angle を135度から10度に変更したところ、直角な角になっていたところを保持されなくなったため、その特徴が失われています。

4 12 1 10.png

Size Parameter 値を大きくするとBoundarySur faceの曲面に対して内側に近づいていたメッシュの分割線が外側に膨らむようになります。 図は0.5のときです。

4 12 1 11.png

Size Parameter (続き) 図は1.0のときです。

4 12 1 12.png

Size Parameter(続き)

図は2.0のときです。かなり大回りするようになりました。

4 12 1 13.png

Hyperbolic Factor 値を大きくすると、Boundary Surface 付近のメッシュの分割が垂直に近くなります。図では、効果がわかりやすくなるようにI方向のUniformにして分割しています。Hyperbolic Factorが0なので境界付近のメッシュの分割は垂直から歪んだものになります。

4 12 1 14.png

Hyperbolic Factor(続き) Hyperbolic Factorを5.0にしたら境界付近は垂直に近づきましたが、その分内側のセルの歪みが大きくなっています。

4 12 1 15.png

Hyperbolic Factor(続き) Hyperbolic Factorを10.0にしました。さらに境界付近は垂直に近づき内側のセルは歪みます。

Example 71. 3次元非構造メッシュを構造メッシュに変更する
4 12 1 16.png

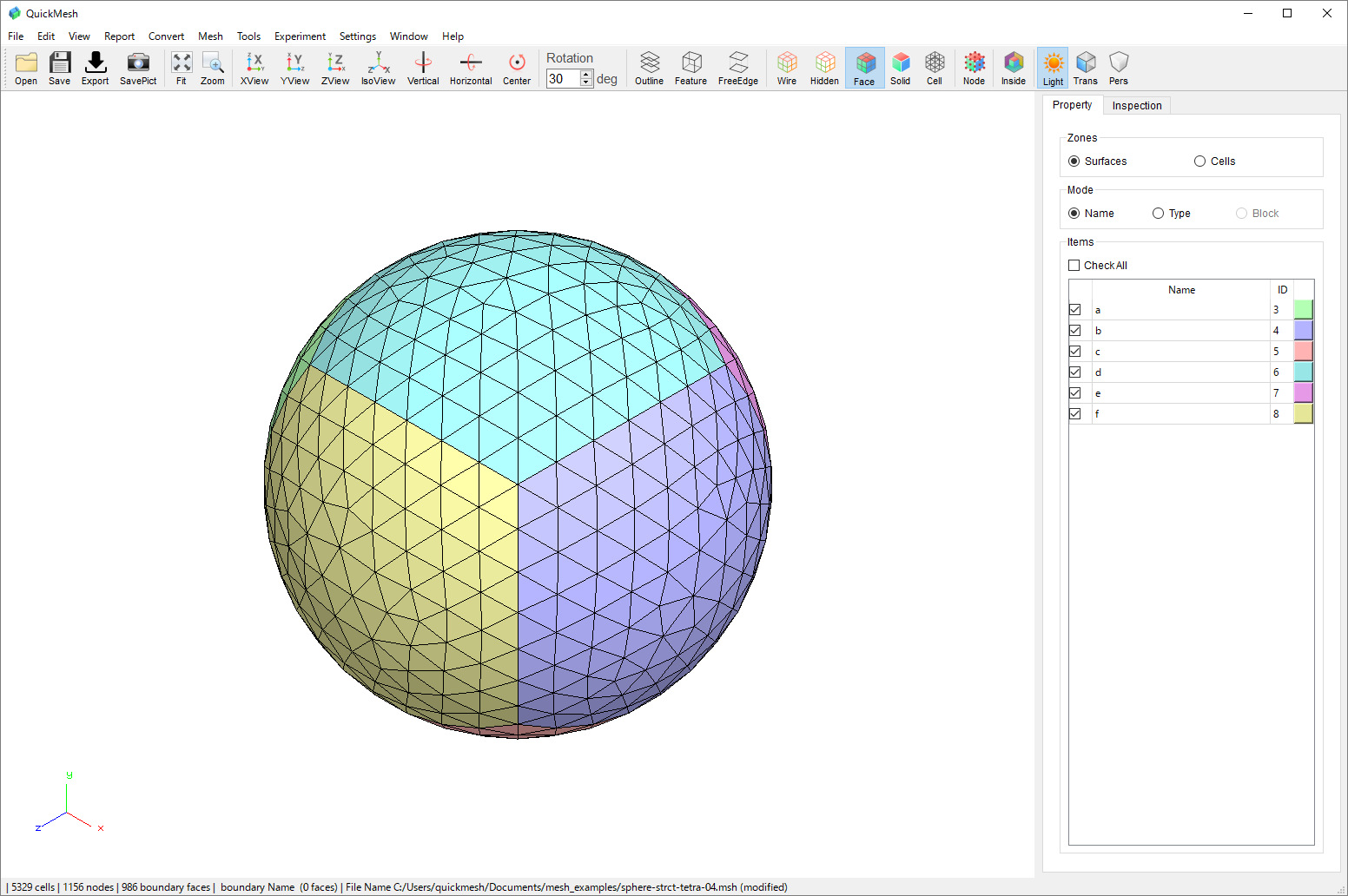

三次元非構造メッシュを構造メッシュに変更します。 なおこの操作は境界面が6面以上あることが必要条件となります。

4 12 1 17.png

2次元メッシュと同様に構造格子のそれぞれのインデックス方向となる境界面を6つに振り分けます。 例)Surface Zone “a”をクリックで選択状態にし、[Low-I]のときに [>で”a”はインデックスIの始点となります。

4 12 1 18.png

境界面“a”が移動Low Iの枠に移動しました。

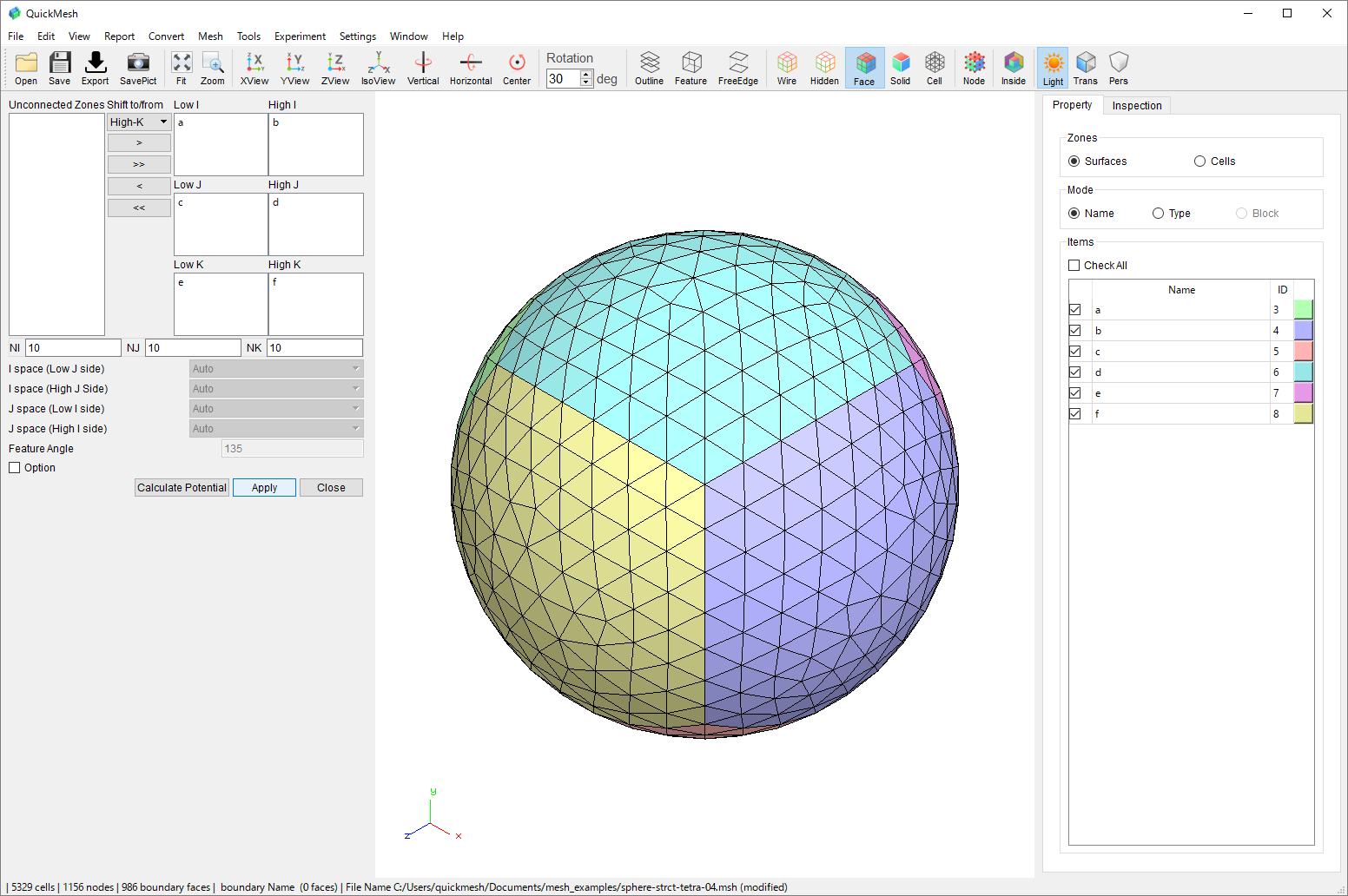

4 12 1 19.png

同様にして境界面を全て振り分けます。 このとき各インデックス端面グループは四角形で構成される六面体のように接続され、Low-Highは対面同士となるようにします。 分割数を指定しApplyボタンを押します。

4 12 1 20.png

3次元構造格子に分割されました。

4 12 1 21.png

Inspectionタブで内部セルを見ても六面体セルが規則的に並んでいることがわかります。

Example 72. その他オプション(3D)
4 12 1 22.png

3次元メッシュの場合では、開発中により、 Size Parameter以外のオプション設定項目は制限されています。

4 12 1 23.png

Size Parameterを大きくするとインデックス端面に集中していた分割線が広げられます。 図はデフォルト0だったものを1.0に変更した結果です。

4.12.2. Single Block

直方体メッシュを生成する

位置と分割数を指定して六面体セルのみで構成された直方体状のメッシュデータを作成します。

操作方法
  1. [メニューバー]→[Mesh]→[Single Block]

  2. 座標と分割の仕方を設定する

  3. 現在のメッシュと置き換えるか追加するかを指定する

  4. Createボタンでを押す

4 12 2 1.png

直方体のセルのみで構成される直方体のメッシュを生成します。

4 12 2 2.png

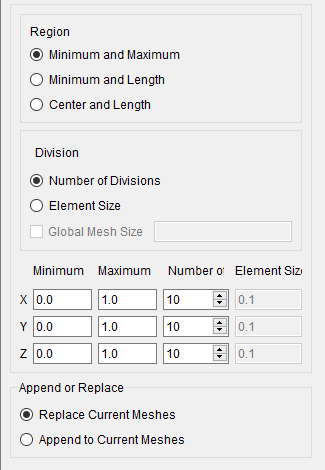

  • region : 生成されるメッシュの範囲を指定する方法を定めます。

    • Minimum and Maximum : 生成する直方体の対角線の端点を与えます。

    • Minimum and Length : 生成する直方体の最小の頂点とサイズを与えます。

    • Center and Length : 生成する直方体の中心とサイズを与えます。

  • Division : 生成されるメッシュの分割方法を定めます。

    • Number of Divisions : メッシュをいくつに等分割するかを与えます。

    • Element Size : 一つ分のセルの大きさを与えます。

    • Global Mesh Size : Element Sizeを選択している時に有効で、生成したいセルが立方体である場合にその立方体の一辺の長さを与えます。

  • X, Y, Z : 上記で定めた方法に則って座標などを指定します。

  • Append or Replace : 生成したメッシュを現在のメッシュと置き換えるか付け加えるかを指定します。

4 12 2 3.png

生成した結果です。 分かりやすさの為にバウンディングボックスを表示しています。

4.12.3. Chamber

燃焼室のメッシュを作成する

デモとして各種パラメータを任意に指定した燃焼室のメッシュを作成します。

操作方法
  1. [メニューバー]→[Mesh]→[Chamber]

  2. 断面の2Dメッシュか、回転体の3Dメッシュかを指定する

  3. 各種パラメータを調整する

  4. Createボタンを押してメッシュを生成する

6 2 1.png

上から、 2D/3D 生成するのを断面か回転体かを指定。

Angle → 3D を選択したとき有効。回転体の角度を指定。

  • Chamber Diameter: 円筒部の直径

  • Throat Diameter: スロート部の直径

  • Faceplate to Throat Distance: 円筒部+収縮部の長さ

  • Shrink Curvature Radius: 円筒-収縮移行部の曲率半径

  • Chamber Cylinder Length: 円筒部の長さ

  • Throat Shrink Angle: 収縮部の角度

  • Throat Expansion Angle: 膨張部の角度

  • Throat Curvature Radius(Front): 収縮部の曲率半径

  • Throat Curvature Radius(Back): 膨張部の曲率半径

  • Expansion Length: 膨張部の長さ

  • Exit Additional Length: 流出境界面からメッシュの終わり端までの長さ

  • Number of Cells: 総セル数

  • Set Each Direction: セル数の方向毎の設定を有効化

  • Axis: 回転軸方向のセル数

  • Radius: 回転半径方向のセル数

  • Perimeter: 周回方向のセル数

6 2 2.png
6 2 3.png
6 2 1.png
  • Shrink Curvature Radius 及びChamber Cylinder Length は独立でない変数のため、一方を確定させるともう一方は自動で値が決定されます。

  • Number of Cells で全体のセルの数を設定するとAxis、Radius、Perimeterの各方向でのセル数は自動で決定されます。しかし、Set Each Direction のチェックボックスにチェックを入れることで個別に設定できるようになります。

4.12.4. 2D Mesh

輪郭線から2Dメッシュを作成する

ノードの座標を順に設定していくことで輪郭線を形成し、その輪郭線で囲まれた閉領域を三角形または四角形セルで埋めることで二次元メッシュを生成します。

操作方法
  1. [メニューバー]→[Mesh]→[2D Mesh]

  2. ノードの位置を指定して輪郭線を作る

  3. Createボタンを押す

4 12 4 1.png

二次元のメッシュを生成します。

上から、

  • X、Yの値 : 一つのノードの座標

  • Division : 次のノードまでの辺の分割数

  • Add : 末尾にノードを一つ加える

  • Delete :末尾のノードを削除する

  • Maximum Area : 面積の最大値

  • Minimum Angle : 角度の最小値

  • Preview : プレビューを表示

  • Number of Cells : セルの数

  • Structured : 構造メッシュにするかどうか

  • Feature Angle :

  • Quad-dominated Mesh :

  • Load : 外部ファイルからデータを読み込む

  • Save : 外部ファイルにデータを書き込む

  • Create : メッシュを生成する

  • Close : タブを閉じる

4 12 4 2.png

生成したいメッシュの輪郭を一周する順番にノードの座標を設定します。

それぞれのノード間についての分割数をDivisionに入力します。

Previewの際、ノード間をこの数で等分割した点にノードのあるメッシュが生成されます。

Division最後の入力欄の値は最後のノードと最初のノードの間についての分割数を指します。

輪郭を一周するのにノードが足りない場合、Addボタンをクリックすると末尾にノードが追加されます。

ノードを増やしすぎた場合、Deleteボタンをクリックすると末尾のノードが削除されます。

4 12 4 3.png

細かなメッシュを生成する前にPreview機能によって予め大まかなメッシュを生成することができます。

4 12 4 4.png

Preview OptionではPreview機能で生成されるメッシュのセルについての設定ができます。

Maximum Areaではセルの面積の最大値を、Minimum Angleではセルの内角の最小値を与えることができます。

4 12 4 5.png

Number of Cellsは目標とするセル数。 structuredは構造メッシュを生成するか否か(注意:この機能は現段階ではサポートされていません)。

Feature Angleは構造メッシュを生成する時のFeature Angle。

quad-Dominated Meshでは四角形で切られたメッシュを生成するか否か。 を表します。

4 12 4 7.png
4 12 4 6.png

Loadボタンをクリックするとファイルオープンダイアログが開かれます。

選択されたファイルの拡張子からフォーマットが定まらない場合、図のようなフォーマットダイアログが出てきます。

読み込めるファイルフォーマットは、

●quickmeshが独自に定義したq2d

●ノードの座標を列挙したテキスト

●ノードの座標のCSV

の3つです。

Saveボタンをクリックするとq2d形式のファイルに書き出します。

Createボタンをクリックすると情報を元にメッシュを生成します。

Closeボタンをクリックすると2D Meshタブを閉じます。

4.13. Toolsメニュー

4.13.1. Set Structured Index

構造メッシュのインデックスを割り振る

構造メッシュに変換可能であるにも関わらず非構造メッシュの扱いになっているメッシュに構造メッシュとしてインデックスを付加することができます。

操作方法
  1. [メニューバー]→[Tools]→[Set Structured Index]

  2. Applyをクリック

4 13 1 1.png

非構造メッシュを構造メッシュに変換するために格子点を配置します。

この操作は構造メッシュに変換可能なメッシュでなければ失敗します。

このメッシュは非構造メッシュであり、そのためPropertyタブのBlockは有効でありません。

4 13 1 2.png

Set Structured Indexをクリックすると右のようなダイアログが表示されます。

Applyを押します。

4 13 1 3.png

成功するとこのようなダイアログが表示されます。

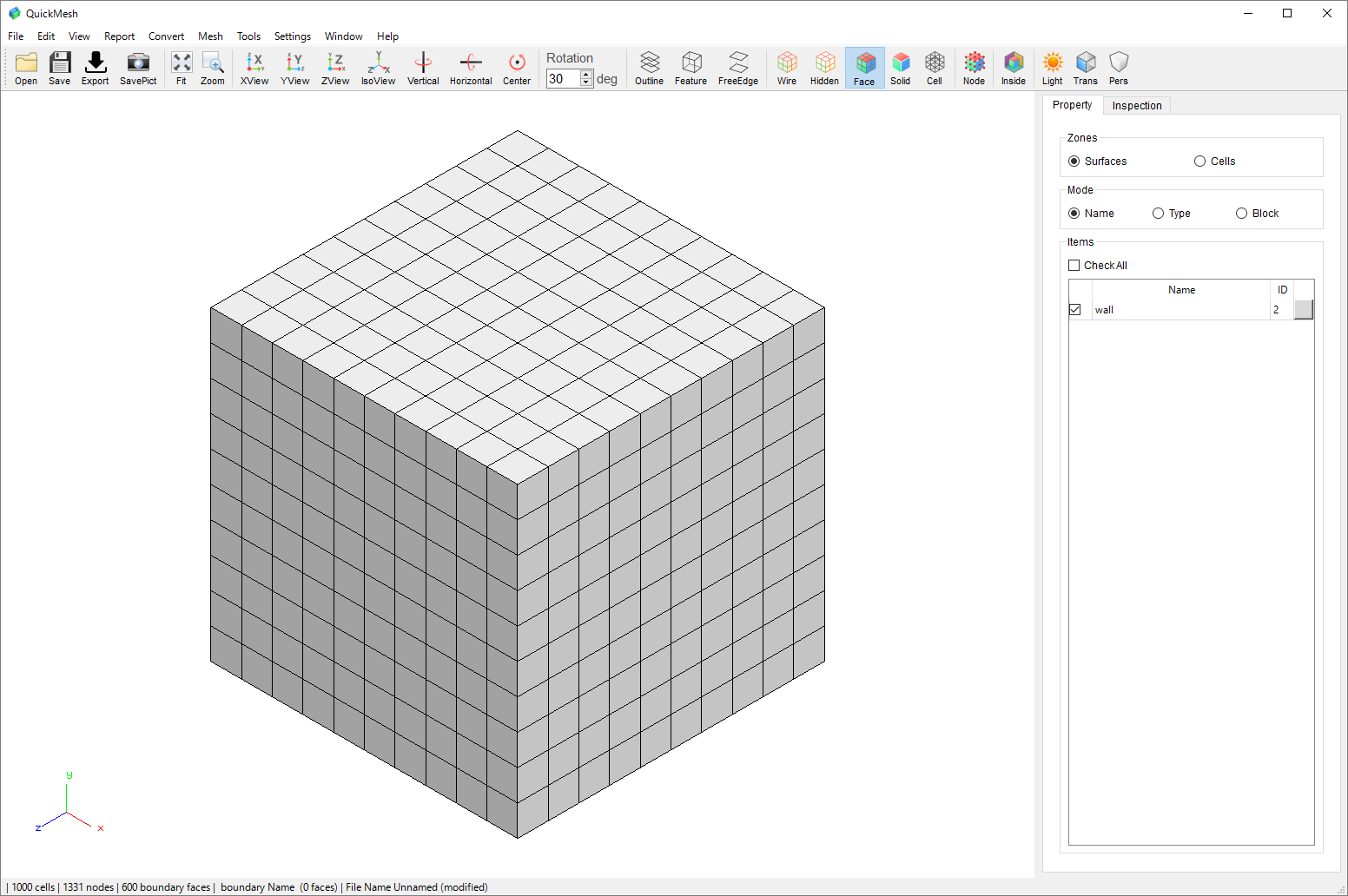

4 13 1 4.png

以前有効でなかったPropertyタブのBlockが利用可能になっていることからも、格子点の配置が成功したことがわかります。

4 13 1 5.png

実際にModeをBlockにすると、どのように格子点が配置されたのかが分かります。

4.13.2. Edit Structured Index

構造メッシュを編集する

構造メッシュに付加されたインデックスの向きを変更、複数のブロックを統合する、ブロックをConformalに分割する、ブロックを任意の位置で分割するなどの機能が追加されています。

操作方法
  1. 1.[メニューバー]→[Tools]→[Edit Structured Index]

  2. 2. Edit Structure Index ウィンドウからタブを選択し各種編集操作をする

Example 73. Conformalな構造格子の接続
6 3 1 1.png

構造メッシュのブロックをひとつの四角形(2D)または六面体(3D)とみなし、ブロック同士で四角形の辺(2D)または六面 体の面(3D)を共有するとき、必ず過不足なしで2個のブロックで接続している場合をここではConformal な接続と呼ぶことにします。

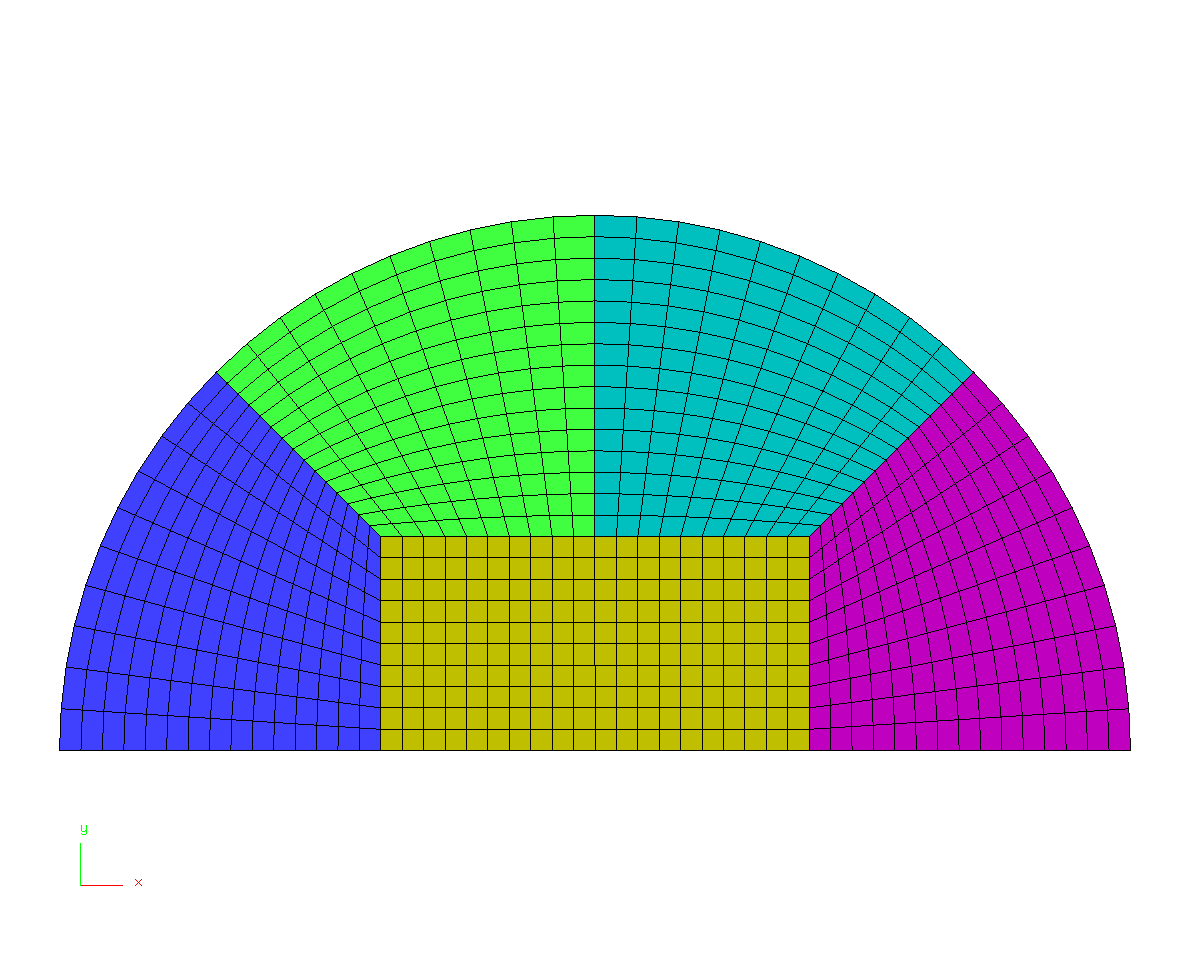

例えば図のような構造メッシュの各ブロックはConformal に接続しています。

6 3 1 2.png
6 3 1 3.png

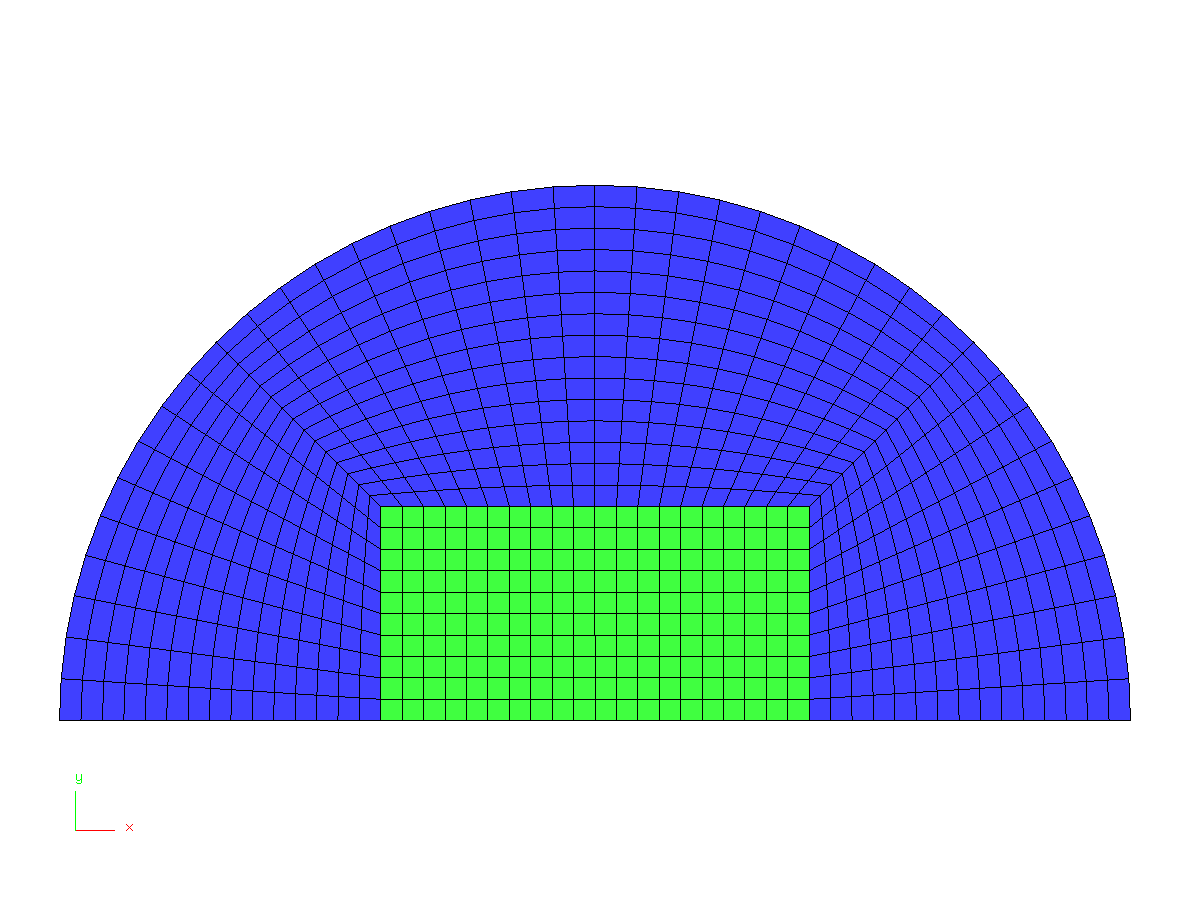

上のメッシュは黄色ブロックの一つの辺に対して二つのブロックが接続されています。

下のメッシュは青のブロックの一つの辺に 対して、もう一方の緑のブロックが三つの辺で接続されています。

これらのようなブロックはConformal でない接続となります。

Example 74. Edit Structure Indexウィンドウ
6 3 1 4.png

Direction タブでは構造メッシュのインデックスの 向きを変更します。

上から、

  • Block : 変更対象となるブロックID

  • Exchange : インデックス同士を入れ替える

    • I ⇔K : インデックスI とインデックスK を入れ替える

    • J ⇔ K : インデックスJ とインデックスK を入れ替える

    • I ⇔ J : インデックスI とインデックスJ を入れ替える

  • Reverse :インデックスの始点、終点を反転させる

    • I : インデックスI の始点、終点を反転させる

    • J : インデックスJ の始点、終点を反転させる

    • K : インデックスK の始点、終点を反転させる

  • Adapt Other Blocks : 他のブロックにも変更を適用する

6 3 1 5.png

Merge Block タブではConformalな接続をしているブロック同士をひとつのブロックに統合します。

Blocks[+]でブロック選択ウィンドウを開くと、選択済みブロックリストが表示される。

6 3 1 6.png

Split Block タブではブロックを複数のブロックに分割します。

  • All Connection to Conformal : Conformal な状態へ自動分割する

  • Single Block : 指定した位置で分割する

  • Split with Number : ブロック数を指定して分割する

6 3 1 7.png

図はSplit Block タブでSingle Block を選択したときの状況です。

  • All Connection to Conformal : 分割対象のブロック

  • Single Block : 分割するインデックス方向

  • Split with Number : 分割するインデックスの番号

6 3 1 8.png

図はSplit Block タブでSplit with Numberを選択したときの状況です。

  • Number of Blocks : 分割後のブロック数

Example 75. 構造メッシュのインデックスの向きを変更する
6 3 1 11.png

図の構造メッシュは2つのブロックからなる構造メッシュですが、Inspection タブを利用するとI方向のインデックスの増加方向が揃っていません。

これを揃えるためEdit Structured Index のDirection 機能を使用します。

6 3 1 12.png

メニューバーの Tools → Edit Structured Index を選択します。

6 3 1 13.png

Edit Structure Index ウィンドウが開くので、Direction タブを選択し、インデックスを入れ替えるブロックを選択し、ExchangeからI⇔Jを選びます。

6 3 1 14.png

現在編集対象のブロックはモデル画面でハイライトされ、その各インデックスの増加方向が示されます。

Apply ボタンをクリックします。

6 3 1 15.png

Inspection タブでI インデックスの順を確認すると二つのブロックのIインデックスの増加方向が揃ったことが確認できます。

Example 76. 構造メッシュのブロックを統合する
6 3 1 16.png

図の構造メッシュのブロック1(黄)とブロック3(青)を統合して、ブロック2(緑)との接続をConformal にします。

6 3 1 17.png

同様にメニューバーのTools → Edit Structured Indexを選択しウィンドウを開いたら、Merge Block タブを選択して、Blocks ボタンをクリックします。

6 3 1 18.png

Selecting Blocks ウィンドウが開きブロックの一覧がリストに表示されるので、統合させたいブロックをリストから選びクリックし、選択状態にして、OK ボタンをクリックします。

ここではブロック1 とブロック3を統合させるため、選択状態にしています。

6 3 1 19.png

Edit Structure Index ウィンドウの選択済みのブロックがリストに表示 されるので、Apply ボタンで統合を実行します。

6 3 1 20.png

ブロック1 とブロック2 が統合されました。

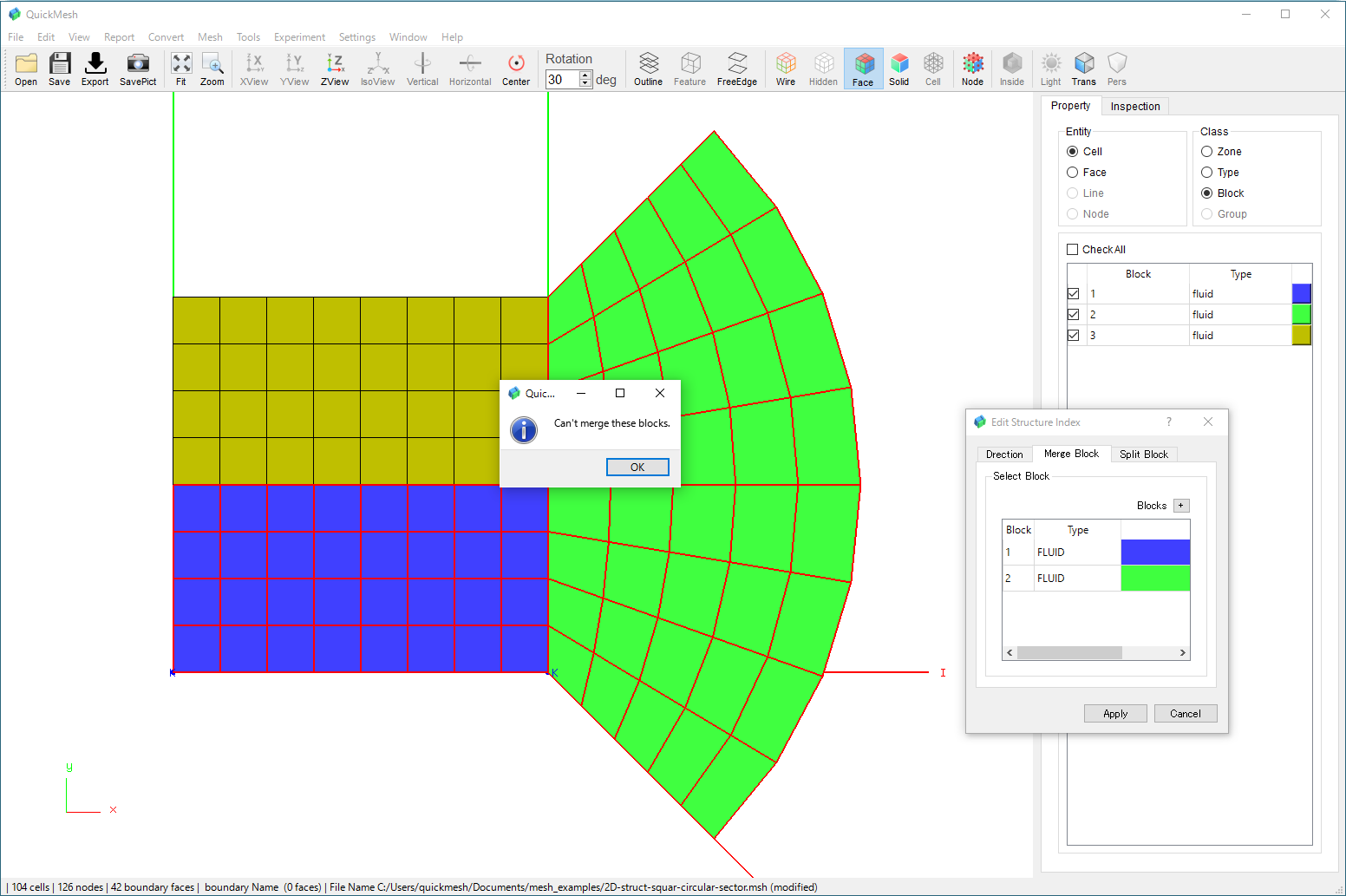

6 3 1 21.png

1(黄)とブロック2(緑)など、Conformal でない接続をしているブロック同士を統合しようとしても失敗します。

Example 77. 構造メッシュのブロックをConformal に分割する
6 3 1 22.png

図のような非Conformal な接続を含んだ構造メッシュに対し て、全ての接続がConformalになるようにブロックを分割します。

6 3 1 23.png

同様にメニューバーの Tools → Edit Structured Index を選択してウィンドウを開いたら、Split Block タブを選択し、All Connection to Conformalを選択してApplyボタンをクリックします。

6 3 1 24.png

ブロックが分割され、ブロック同士の接続が全てConformal になりました。

Example 78. 構造メッシュのブロックをインデックスで指定して分割する
6 3 1 25.png

ブロックとそのブロック内の構造メッシュのインデックスを指定することによってブロックを任意のインデックスで分割します。

ここでは図のような単一ブロックの 構造メッシュを矩形部と扇状部に分割します。

6 3 1 26.png

同様に、メニューバーの Tools→ Edit Structured Indexを選択してウィンドウを開いたら、Split Blockタブを選択し、Single Blockを選択して、さらに対象Block インデックス方向と位置を選択します。

6 3 1 27.png

メッシュ画面には分割されることになる境界線が表示されます。図ではI 方向に8 番目のインデックスで分割する設定になっているため、メッシュ画面でもそのように表示されています。

Apply ボタンをクリックします。

6 3 1 28.png

Block が指定したインデックスで分割されて2つのBlock になりました。

Example 79. 構造メッシュのブロックをブロック数で指定して分割する
6 3 1 29.png

ブロック数を指定して分割します。

6 3 1 30.png

同様にメニューバーのTools→ Edit Structured Index を選択してウィンドウを開いたら、Split Block タブを選択し、 Split with Numberを選択して、さらに分割後のBlock 数 を設定します。

設定し終えたらApply ボタンを クリックします。

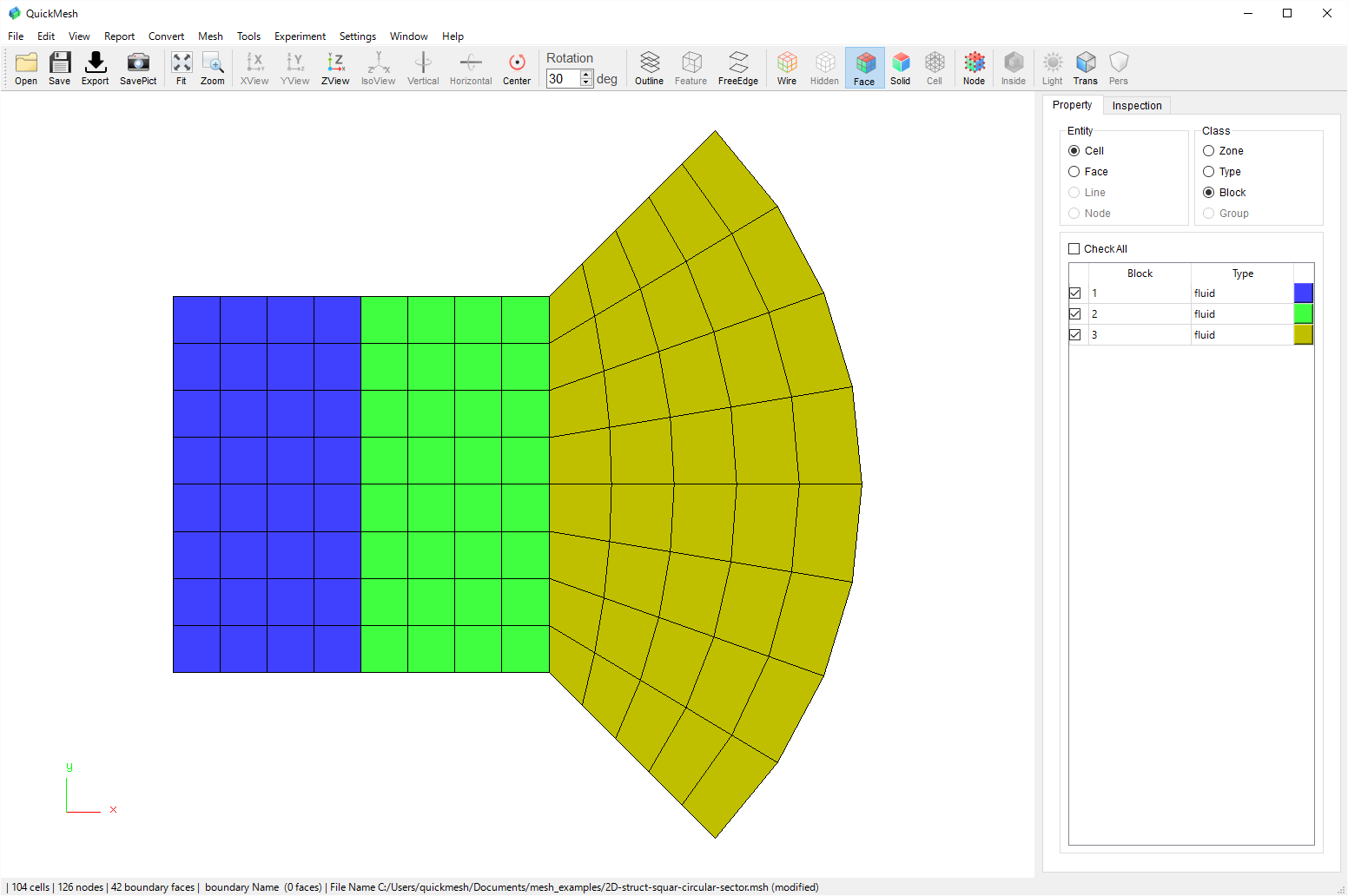

6 3 1 31.png

Block 数を3 に設定していたため3 つのBlock に分割されました。

4.13.3. Set Structured Boundary

構造メッシュ用の境界面名を自動設定する

MeshメニューのStructuredに対し、煩雑な境界面の設定を省くために、境界面の名前を自動で変更します。この操作は現在のメッシュが2Dのときのみ有効です。

操作方法
  1. [メニューバー]→[Tools]→[Set Structured Boundary]

  2. 各種設定をしてOKボタンをクリック

  3. 境界面の分割候補が複数ある場合、Nextボタンで選びApplyボタンで適用

Example 80. 境界面を構造メッシュ向けに設定して構造メッシュに再分割する
4 13 2 1.png

図のような境界面が複数あり、2D構造メッシュを作る際のI,Jインデックスの高低方向を設定する作業が煩雑となる2Dメッシュの境界面振り分けを半自動的に設定します。

4 13 2 2.png

メニューバーのTools→Set Structured Boundaryを選択します。

4 13 2 3.png

以下の設定項目をチェックします。

  • Feature Angle : 境界面を区切る面の角度<

  • Adjacent Side Coefficient : 隣接する境界面の総延長比の効果

  • Opposite Side Coefficient : 対面となる境界面の総延長比の効果

  • Angle Coefficient : 境界面同士の接する角度の効果

今回は特に設定を変更せずに、OKボタンをクリックします。

4 13 2 4.png

境界面が4つに再分割され、MeshメニューのStructured で自動的に境界面が振り分けられるゾーン名に変更されました。

このメッシュを試しに構造メッシュに再分割してみます。

4 13 2 5.png

メニューバーのMesh→Structured…をクリックします。

4 13 2 6.png

構造メッシュ再分割の設定タブが開きます。

本来はインデックスi,jが最大、最小になる境界面を振り分ける必要がありますが、これまでの手順で変更された境界面名で自動的に振り分けられるので、ここの設定は省略できます。

分割数を適当に設定してApplyボタンを押します。

4 13 2 7.png

インデックスの高低を手動で振り分けることなく、構造メッシュに再分割できました。

4.13.4. Set High-Order Elements

高次要素を追加する

EditメニューのSubdivideでメッシュを2分割した履歴を使って現在のメッシュの縦・横・奥行2列ずつ、計8個組の六面体セルを1個の二次要素付きの六面体セルとして扱うように変換します。

この操作は直前にEditメニューのSubdivide機能を使って六面体セルでのみ構成されるメッシュを2分割したときのみ可能です。

Convertメニューの1st to 2nd Orderと異なる点は六面体でのみ可能な事です。またセルの辺の中点のみではなく、セル面の中心やセル内部にも二次要素の節点が存在します。

操作方法
  1. [メニューバー]→[Edit]→[Subdivide]でメッシュを2分割する

  2. [メニューバー]→[Tools]→[Set High-Order Elements]

Example 81. メッシュを2分割して高次要素付きセルにまとめる

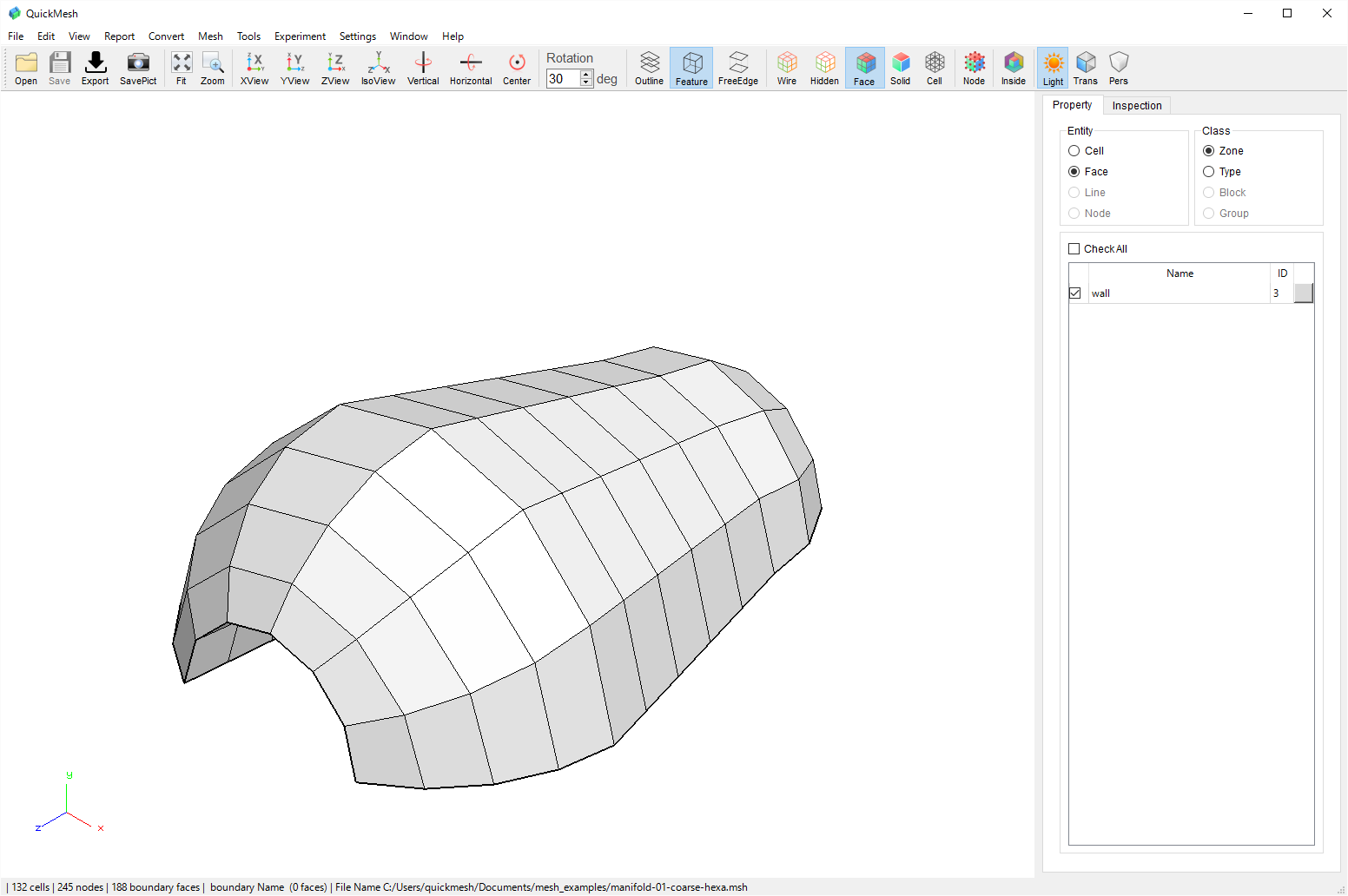

4 13 3 1.png

図のような六面体セルでのみ構成されているようなメッシュに高次要素を追加します。

4 13 3 2.png

下準備としてメッシュを2分割します。

メニューバーのEditメニューからSubdivideを実行します。

4 13 3 3.png

分割数を2(デフォルト値)に指定して実行ボタンをクリックします。

チェックボックスをオンにすることで任意にスムージングをかけてセルを滑らかに膨らましたり凹ませたりできます。

スムージング分割に関してはEditメニューのSubdivideの項目を参照してください。

4 13 3 4.png

メッシュが2分割され、履歴に分割前のメッシュが登録されました。

メニューバーのTools → Set High Order Elements で8個のセルをひとつの高次要素付きセルにまとめます。

4 13 3 5.png

高次要素付きセルにまとめることに成功しました。

失敗する場合は、

・六面体以外のセルが含まれていた

・直前の履歴が2分割前のメッシュになっていない

などの原因が考えられます。

4 13 3 6.png

InspectionタブのShrinkでセルを縮小すると、8個の六面体が1個のセルとして扱われていることがわかります。

またInspectionのVariableやメニューバーのReportメニューからJacobian関連の項目が有効になります。

4.13.5. Unset High-Order Elements

高次要素を解除する

前項でセットした二次要素や、元から同様の二次要素を含むメッシュを読み込んだ場合の二次要素を解除し、それぞれの六面体を1個のセルとして扱うようにします。

操作方法
  1. [メニューバー]→[Tools]→[Set High-Order Elements]

4 13 4 1.png

前項まででSet High-Order Elementsで二次要素を追加したメッシュです。プロパティタブのShrink機能を使うと8個1組の六面体が1個のセルとして扱われています。

これを解除します。

4 13 4 2.png

メニューバーの Tools→ Unset High-Order Elementsを選択します。

4 13 4 3.png

二次要素の解除の完了を知らせるダイアログを閉じると、図のように8個1組だった六面体がばらけて、1個ずつセルとして扱われるようになりました。

4.13.6. Correct Face Normal

面の法線を修正する

メッシュファイルを読み込んだとき面の表裏が逆転している場合にそのようなメッシュを検出し、法線方向が外向きになるように修正します。

操作方法
  1. [メニューバー]→[Tools]→[Correct Face Normal]

4 13 5 1.png

メッシュファイルの問題などで、フェイスの法線ベクトルの向きがメッシュの外側を向いていない場合があります。この機能はそのようなフェイスを検出し、法線ベクトルの向きを外向きに修正します。

今回の例ではこのメッシュを使います。

4 13 5 2.png

手前側と奥側の両方に光源がある場合は、表示にそれほど違和感がありませんが、どちらか片方のみにした場合、このように表示がおかしくなることから、法線の異常がわかりやすくなります。

4 13 5 3.png

また、Insideモードで表示することで、メッシュの内側の様子から異常を目視できます。

4 13 5 4.png

このようなフェイスを修正するには、Correct Face Normalをクリックします。

4 13 5 5.png

修正されるフェイスの数が表示されます。 OKボタンで修正します。

4 13 5 6.png

修正後のInsideモードでの表示です。目視上の異常もなくなっています。

4 13 5 7.png

光源を片方向にしても異常部分はありません。

全てのフェイスの法線ベクトルが、外側を向いていることが分かります。

4.13.7. Unite All Cell Zones

全てのセルゾーンをマージする

全てのセルゾーンをマージしてfluidという単一のセルゾーンのみにします。

操作方法
  1. [メニューバー]→[Tools]→[Unite All Cell Zones]

4 13 6 1.png

まず、分かりやすさの為に[Cells]をチェックしてセルゾーンのリストを表示します。

この段階では3つのセルゾーンがあります。

メニューバーの Tools →Unite All Cell Zonesを選択します。

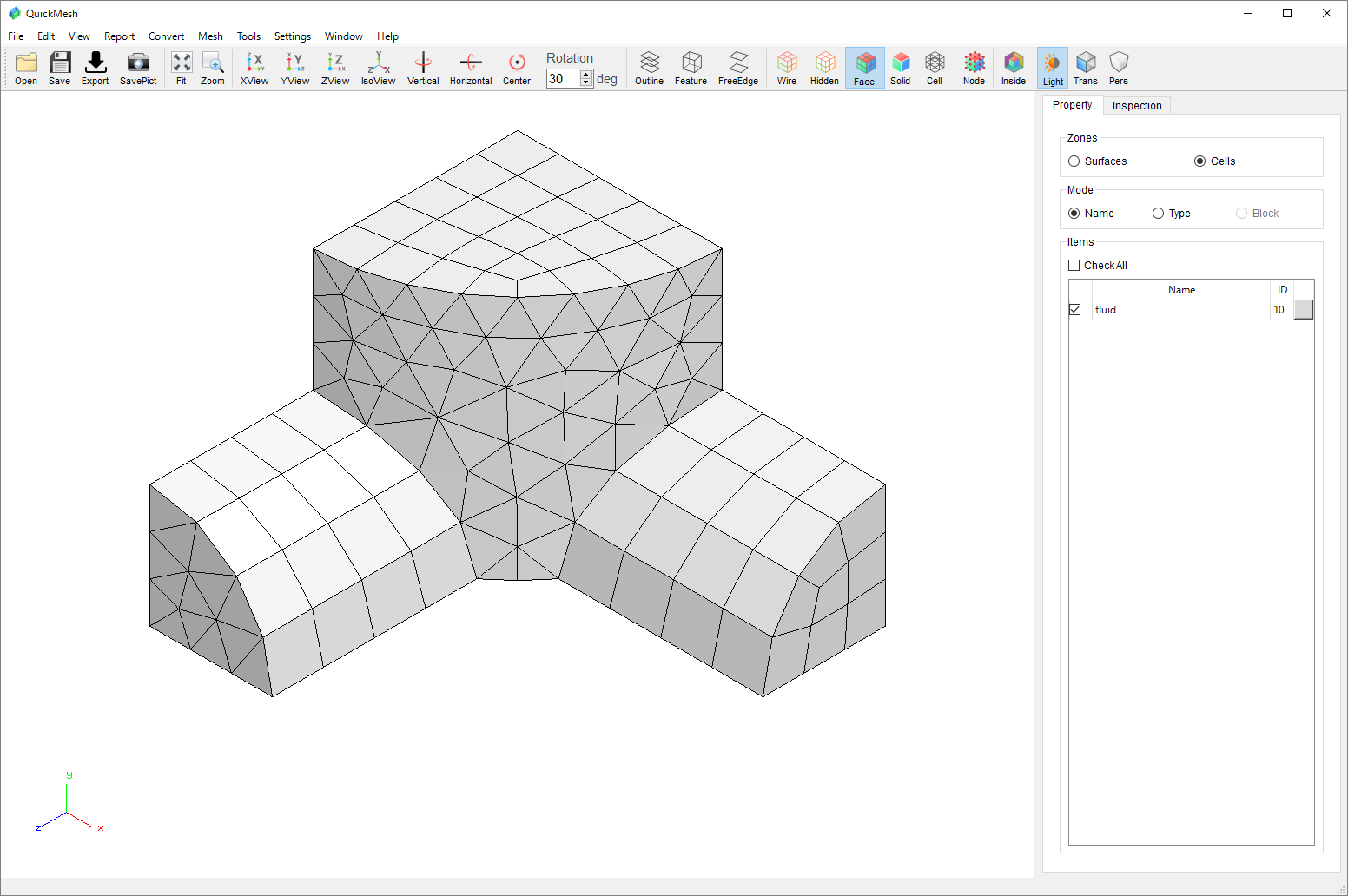

4 13 6 2.png

変換後です。 セルゾーンが一つになっています。

4.13.8. Set Default Surface Name

境界面の名前を自動設定する

境界面(Surface Zone)はそれぞれに、wall / pressure-inlet / pressure-outlet / symmetry / velocity-inlet / mass-flow-inlet / interface / outflow / axis のいずれかの境界タイプが設定されています。この機能は境界面の名前を、このタイプを基にしたものに自動的に設定します。

操作方法
  1. [メニューバー]→[Tools]→[Set Default Surface Name]

4 13 7 1.png

Surface Zoneの名前をデフォルトのものに直します。

メニューバーの Tools→Set Default Surface Nameを選択します。

4 13 7 2.png

フェイスゾーンの名前が変更されました。

4.13.9. Elastic Morphing

メッシュを弾性変形する

境界面を指定することでメッシュの一部を弾性的に変形させることができます。変形方法は移動、回転、拡大縮小があります。

操作方法
  1. [メニューバー]→[Tools]→[Elastic Morphing]

  2. 変形する箇所、固定される箇所、スライドする箇所を設定

  3. 変形方法、パラメータを設定

  4. Executeボタンをクリック

Example 82. メッシュの移動変形
4 13 8 1.png

Elastic Morphing(旧名Mesh Morphing)ではメッシュの一部の移動、回転、拡大縮小が可能です。

4 13 8 2.png

図のようなダイアログが表示されます。

Steadyで指定された面は、この変形によって変わることはありません。

Slidingで指定された面は、この変形によって、周りの移動を補完するようにその面上を移動します。

Movingで指定された面は、この指定された変形が適用されます。

いずれにも当てはまらない面は、周りの移動を補完するように、自由に空間上を移動します。

それぞれの面を設定するにはSteady、 Sliding、 Movingの右にある+ボタンをクリックして対象の面を選択します。

4 13 8 3.png

右上のTypeから、変形の種類を切り替えることが出来ます。

Translationは移動、Rotationは回転、Scalingは拡大縮小を示しています。

4 13 8 4.png

例としてTranslationで図のように指定します。

ここでは境界面a1と境界面a2の節点は動かさず、b1とb2の節点は自身の境界面内を動き、c内の節点は(1.0, 0.0)の方向に距離1ぶん動きます。

4 13 8 5.png

変形後は図のようになります。

Steadyに属したa1、a2の節点は変化せず、Slidingに属したb1、b2の節点は境界面に沿って移動し、Movingに属したcは、X軸方向に強制変位されました。

Example 83. メッシュの回転変形
4 13 8 6.png

図のようにTypeをRotationに設定すると、a1とa2とb1とb2は固定され、cは自身の重心を中心として反時計方向に回転します。

回転の大きさはAngleで設定し、例図の状態では30度回転します。

4 13 8 7.png

変形後は図のようになります。 Steadyに属したa1~b2の境界面上の節点は変化せず、Movingに属したcは反時計回りに強制変位をうけました。

Example 84. メッシュの拡大縮小変形
4 13 8 8.png

図のようにTypeをScalingに設定すると、a1とa2とb1とb2は固定され、cは重心位置を中心として拡大縮小されます。

倍率はScaling ratioで設定し、例図の状態では0.5倍に縮小されます。

4 13 8 9.png

変形後は図のようになります。

Steadyに属した a1~b2の境界面上の節点は変化せず、Movingに属したcは強制変位をうけ、縮小されました。

4.13.10. Interpolation Morphing

メッシュの境界変形を補完して変形する

境界面を指定して移動することでメッシュを変形させます。

操作方法
  1. [メニューバー]→[Tools]→[Interpolation Morphing]

  2. 移動変形するゾーンを指定

  3. 指定されなかったゾーンの取り扱い方法を指定

  4. 移動方向ベクトルの指定やその他のパラメータを設定

  5. Applyボタンをクリック

Example 85. ウィンドウ各部位
interpolation morphing 0.png
  • Moving Boundary: 選択された移動面

  • Fix Mode/Slide Mode: 選択されなかった面の扱い

  • Fix Boundary Margin: 固定面と一緒に固定される点への距離(Fixモード)

  • Sliding Boundary Margin: 固定面と一緒に固定される点への距離(Slideモード)

  • Moving Boundary Margin: 移動面と一緒に移動する点への距離

  • Effectable Length: Slide対象となる移動面からの距離(Slideモード)

  • Outline Effectable Length: 移動距離が均等配分される移動-固定境界からの距離

  • Feature Angle: Slidingの拘束を二方向にする特徴線となる面同士の角度

  • Step Division: 移動の分割実行数

Example 86. 変形させるモデル
interpolation morphing 1.png

使用例で使用するメッシュについて簡単に説明します。

このデータは立方体の中心に球形の空洞があり、その空洞と外部が細いダクトでつながっている構造をしています。

interpolation morphing 2.png

アイコンバーのInsideを有効にしてメッシュの内部を見れるようにすると内側に隠れていた境界面が見えます。

Example 87. Fixモード
interpolation morphing 3.png

これから中心の球とダクトを移動させ、内部点も補完して動かします。

interpolation morphing 4.png

メニューバーから「Tools」→「Interpolation Morphing」を選択しクリックします。

interpolation morphing 5.png

これから移動する境界面を選択します。

Selectボタンをクリックします。

interpolation morphing 6.png

境界面ゾーンの選択ウィンドウが表示されるので、移動しうる境界面を指定します。指定しなかったゾーン上の節点は固定点になります。

ここでは「core」と「duct」を選択し移動対象とし、「wall」は固定対象としました。

Applyボタンをクリックします。

interpolation morphing 7.png

動かす方向と大きさをMoving Vectorで設定します。 ここではX軸平行方向に1.5動かすことにします。

interpolation morphing 8.png

中心にあった球殻が右に移動しました。

interpolation morphing 8 1.png
図 1. 移動前
interpolation morphing 8 2.png
図 2. 移動後

Inspectionで内部セルを観察しても移動した境界面と固定面の間を補間するように内部点が動いていることが示されます。

Example 88. 境界マージンの効果
interpolation morphing 9.png

固定面付近の内部点は移動面にひきずられ移動し、移動面付近の内部点は固定面に引っ張られて移動が遅れるため、境界層を持つメッシュの場合、移動後の境界層の直交性が保てない場合があります。

interpolation morphing 10.png

Fixed Boundary Marginは固定面からその距離内にある内部点も一緒に固定し、Moving Boundary Marginは移動面からその距離内にある内部点も同じ距離を移動させるようにします。

interpolation morphing 11.png

Fixed Boundary MarginやMoving Boundary Marginを広げて境界層がその範囲に入るようにしたことで、直交性を保った移動変形ができます。

Example 89. Outline Effectable Lengthの効果
interpolation morphing 12.png

その他の設定値をデフォルトのままX方向に+1.5移動させると、移動面ductと固定面wallの境界付近で不均一に詰まり、これ以上移動させると境界の隣にある節点が外に飛び出します。

interpolation morphing 13.png

Outline Effectable Lengthは移動面上の各節点と固定面-移動面境界線からの距離のうち最大値として与えられ、その範囲内にある移動面上の点は均等に移動するように調整されます。

この例ではductとwallの境界線から距離10以内にあるductおよびwall上の節点が均等に移動するように調整されました。

Example 90. Slideモード
interpolation morphing 14.png

Slide Modeに切り替えるとEffectable Lengthが有効になります。

移動面からEffectable Lengthの距離内にある固定面上の点は面の法線方向を拘束された移動が可能になり、固定面上をスライドするようになります。

interpolation morphing 15.png
図 3. 移動前
interpolation morphing 16.png
図 4. Fixモード
interpolation morphing 17.png
図 5. Slideモード, Effectable Length=30

Slideモードにした影響で球核奥側のwallも移動面から30以内の点ならばスライド移動している様子がみられます。

4.13.11. Slit Surface

表面メッシュを切り分ける

数値で指定した平面が通過した交線に沿って、表面メッシュの境界面に接点や辺を追加します。

操作方法
  1. [メニューバー]→[Tools]→[Slit Surface]

  2. 断面となる平面のパラメータを設定

  3. Applyをクリック

4 13 10 1.png

Slit Surface は指定した断面との交線がメッシュの辺となるように、 表面メッシュを切断する機能です。

この例ではInspection 等の他の機能を併用して、左図のような X=2 に対称な表面メッシュを対称面で切り、X≧2 の部分のみを 残す操作をします。

4 13 10 2.png

指定した平面でSurface のみのメッシュを分割します。

メニューバーのTools→ Slit Surface…を選択します。

4 13 10 3.png

断面となる平面の法線方向と、原点からの距離 で断面を指定します。

また交点、交線の閾値を調整し、Apply ボタンをクリ ックして切断を実行します。

4 13 10 4.png

Surface メッシュが平面X=2 との交線で切断されました。

Cancel ボタンでSlit Surface ウィンドウを閉じます。

4 13 10 5.png

Inspection タブを用いて表示部分と非表示部分を分けます。 Inspection タブをクリックし、Coordinate タブの Xを選択します。そしてPosition のテキストボックス に2.0 を入力します。

これで図のようにX≧2 の部分を表示、X<2 の部分を非表示に 分けられました。

4 13 10 6.png

メニューバーのEdit→ Delete Invisible で非表示になっている、X<2 の部分を消去します。

4 13 10 7.png

X≧2 の部分のメッシュが残ります。

4.13.12. 2D → 3D

2 次元のメッシュを3 次元のメッシュとみなす

2 次元のメッシュを3 次元のメッシュとみなし、3 次元メッシュにのみ適用される操作を有効にします。Convert メニューの2D to 3D 機能におけるデフォルト状態の挙動と結果上の差異はありませんが、こちらはより高速に変換されます。

操作方法
  1. [メニューバー]→[Tools]→[2D → 3D]

4 13 11 1.png

メニューバーのTools→2D→3D を選択します。

4 13 11 2.png

3次元のメッシュにした様子です。

4.13.13. Clear Undo History

変更履歴の破棄

QuickMesh では起動時から終了時までUndo機能の実現のために、変更内容を記録しています。 Undo 機能を使うつもりが無ければ、これまでの変更履歴を破棄してメモリの節約ができます。

操作方法
  1. [メニューバー]→[Tools]→[Clear Undo History]

4 13 12 1.png

メニューバーのTools→ Clear Undo History を選択します。

4.13.14. Save Pictures

まとめてメッシュの画像を保存する

指定したフォルダ内にあるメッシュを読み込み、その外観の画像ファイルを同フォルダに保存します。

操作方法
  1. [メニューバー]→[Tools]→[Save Pictures]

  2. 保存対象のフォルダを選択

  3. メッシュそれぞれに読み込み形式を指定する

4 13 13 1.png

メニューバーのTools→ Save Pictures を選択します。

4 13 13 2.png

フォルダ選択ダイアログが表示されるので、読み込みたいフォルダを 選択します。

この読み込みについてはLoadFiles と変わったところはありません。

4 13 13 3.png

今回例として、選択したmesh_files フォルダはこのようになっています。

4 13 13 4.png

それぞれについてファイル形式が曖昧な場合、Open 機能と同様のダ イアログが表示されるので、形式を選択してOK ボタンを押します。

4 13 13 5.png

一つめのメッシュが読み込まれ、そのキャプチャ画像が自動的に同フ ォルダに保存されました。

以降、メッシュごとにダイアログが繰り返し表示されます。

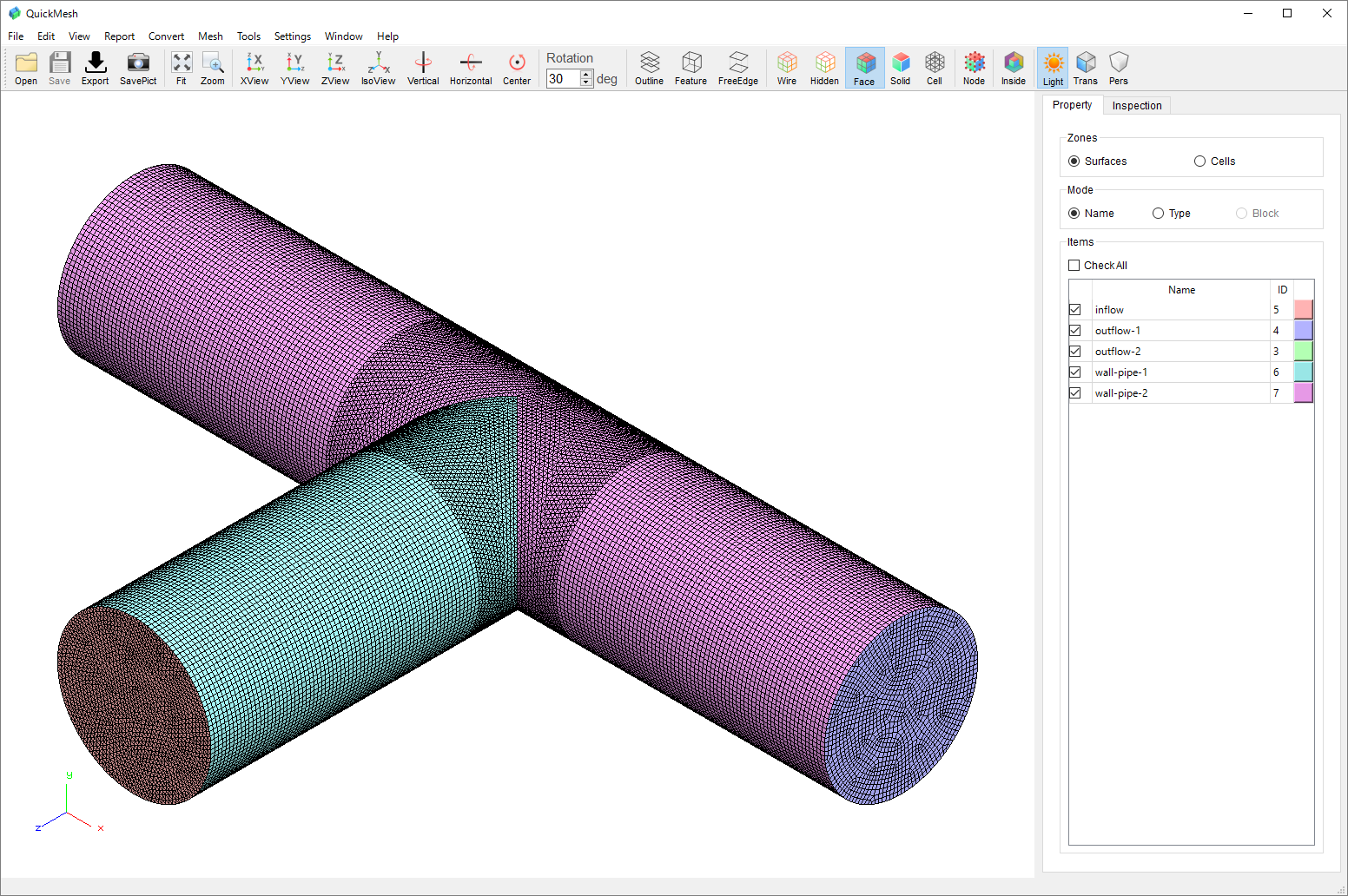

4 13 13 6.png

全てのファイルが読み込まれてダイアログが表示されなくなり、画像の 書き出しが完了しました。

4 13 13 7.png

先ほどのフォルダを見ると、ファイルごとに画像が出力されているのが分 かります。

4.13.15. Load Files

まとめてメッシュを読み込む

指定したフォルダ内にあるメッシュを全て読み込み、Undoの履歴に登録します。

操作方法
  1. [メニューバー]→[Tools]→[Load Files]

  2. 読み込み対象のフォルダを選択

  3. メッシュそれぞれに読み込み形式を指定する

4 13 14 1.png

メニューバーのTools→ Load Files を選択します。

4 13 14 2.png

フォルダ選択ダイアログが表示されるので、読み込みたいフォルダを選択します。

4 13 14 3.png

今回例として読み込んだフォルダは、このようになっています。

4 13 14 4.png

読み込み対象ファイルの中に、フォーマットが曖昧な場合があれば、通常の読み込みと同様に、読み込み形式を指定するダイアログが表示されます。

4 13 14 5.png

フォルダ内のメッシュファイルの読み 込みが終わりました。 読み込まれたメッシュデータがヒストリに登録されています。

4 13 14 6.png
4 13 14 7.png

Undo/Redo で、ヒストリに登録されていることが分かります。

4.13.16. Playback History

変更履歴を連続再生する

Undo に登録された、これまでのメッシュの変更履歴を順番に表示します。

操作方法
  1. [メニューバー]→[Tools]→[Playback History]

  2. Playback のウィンドウを操作し、変更を確認する

4 13 15 1.png

メニューバーのTools→ Load Files を選択します。

4 13 15 2.png

Tools メニューのPlayback Historyを押すと、上のようなダイアログが表示されます。

左から、

  • 再生を一時停止します。

  • 過去から未来の方向で再生を開始します。

  • 往復するように再生を開始します。つまり、はじめは未来から過去の方向に再生し、最も古い変更に到達すると、今度は過去から未来の方向に再生します。

  • 未来から過去の方向で再生を開始します。

  • 再生するスピードを変更します。左のほうが早く、右のほうが遅くなります。

  • 最新の変更からいくつ分までを再生するのか設定します。0の時は、特別に全ての変更を再生します。

4.13.17. Update License

ライセンスを更新する

ライセンスファイルを読み込んで、QuickMeshのライセンスを更新します。この操作は、QuickMeshを管理者権限で起動している時のみ利用できます。

操作方法
  1. QuickMesh を管理者権限で起動

  2. [メニューバー]→[Tools]→[Update License]

  3. Update ボタンをクリック

  4. ライセンスファイルを選択

4 13 16 1.png

メニューバーのTools→ Load Files を選択します。

4 13 16 2.png

確認ダイアログが表示されます。Update ボタンをクリックするとファイ ル選択ダイアログが表示されるので、新しいライセンスファイルを選択 します。

4 13 16 3.png

何らかの理由でライセンスファイルを読み込めなかった場合、このよ うなダイアログが表示されます。

4 13 16 4.png

無効なファイルが読み込まれた時、このようなダイアログが表示さ れます。

4 13 16 5.png

ライセンスの認証に成功した時、このようなダイアログが表示されます。

4.14. Settingsメニュー

4.14.1. Tessellation Option

CADファイルのメッシュ表示・変換を設定する

QuickMeshで対応するCADファイルを読み込んだ場合、境界表現で記述されたモデルを三角形のポリゴンで表現された表面メッシュに分割して表示し、メッシュ形式に変換するときも、その分割メッシュを利用することになります。 その分割の際のパラメータをこの機能で設定し、読み込んだCADデータを再分割します。

操作方法
  1. 対応するCAD形式のファイルを読み込む

  2. [メニューバー]→[Setting]→[Tessellation Option]

  3. 値を調整する

  4. Applyボタンをクリック

Example 91. Tessellation Option ウィンドウ
4 14 1 1.png
  • length Deflection

    • Relative : 距離偏差を相対値とする

    • Absolute : 距離偏差を絶対値とする

    • Deflection Length : 距離偏差

  • Angular Deflection : 角度偏差(度数)

  • Reset : 初期値に戻す

Example 92. 各パラメータの意味
4 14 1 2.png

距離偏差は、元の境界表現の曲面と分割後の三角形面 との距離を制限することで、分割の細かさをコントロールする パラメータです。

数値の意味をメッシュの長さスケールに対する割合 (relative)と、座標間の距離(absolute)で変更することができます。

4 14 1 3.png

角度偏差は、分割後の隣接する頂点の接面同士の角度を制限することで、分割の細かさをコントロールするパラメータです。

有効な値の範囲は0 度より大きく、90 度以下です。90 度以上の値が入力された場合は、90 度として扱われます。

Example 93. 読み込んだCAD ファイルを再分割する
4 14 1 4.png

読み込んだCAD 形式のモデルのメッシュが粗かったため、再分割しま す。

CAD 形式のファイルを読み込んだあとに、メニューバーのSetting→ Tessellation Option…を選択します。

4 14 1 5.png

Deflection Length 、またはAngular Deflection の値を小さくすることでメッシュを細かくできます。

ここではDeflection Lengthをデフォルト値の0.01 から0.001 に変更しました。 Apply ボタンをクリックします。

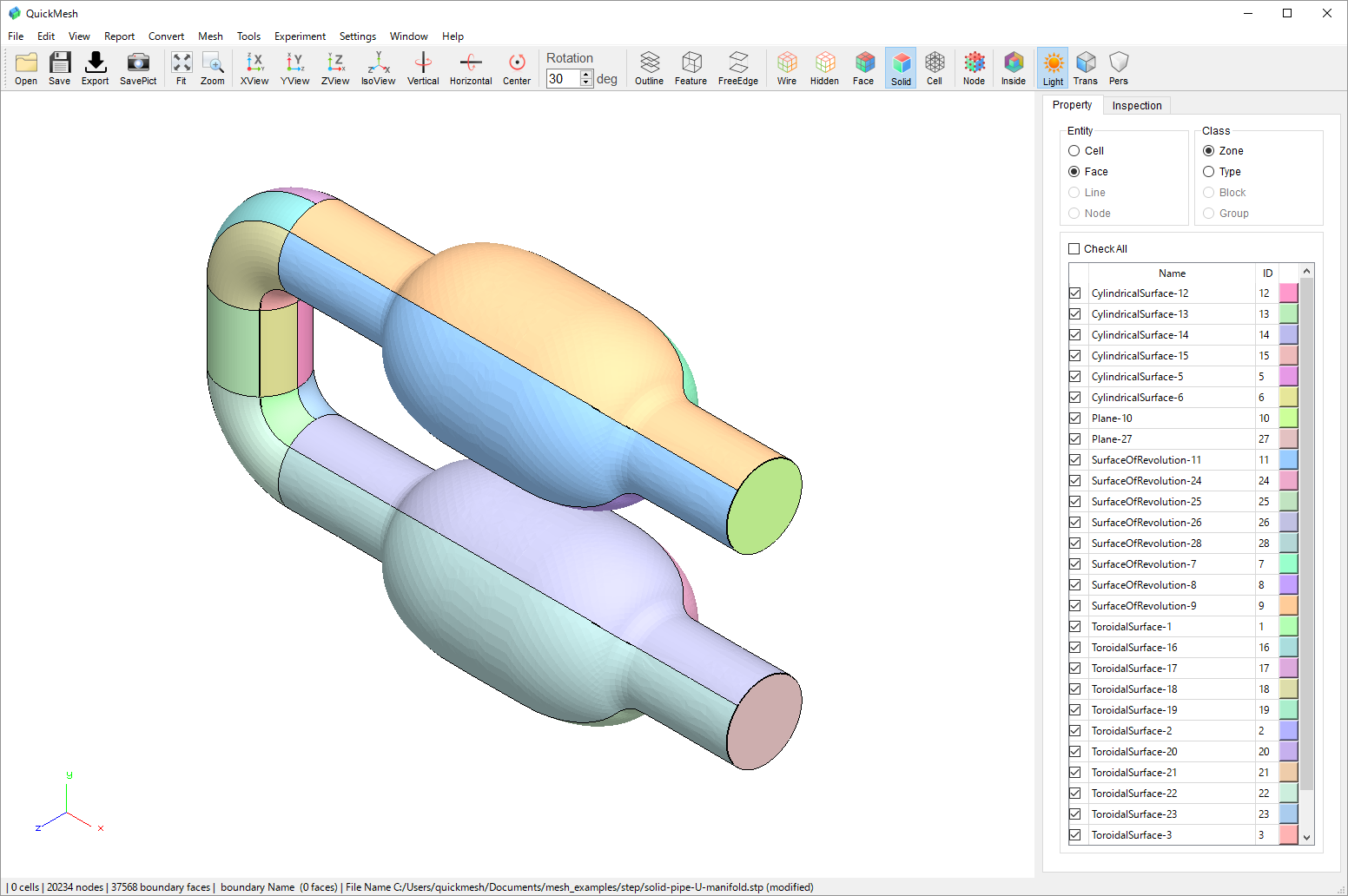

4 14 1 6.png

メッシュが再分割され、表面メッシュによる曲面の再現の精度が 上がりました。

4.14.2. Feature Angle

Feature線判定の閾値を変更する

アイコンバーなどからFeature線を表示する際に、QuickMeshでは表面のフェイス同士の角度を比較し、一定角度よりも鋭く折れ曲がっているときに、Feature線として判別しています。その際の閾値となる角度をここで設定します。

この機能はFeature線が表示されている状態のときに使用できます。

操作方法
  1. [アイコンバー]→FeatureボタンでFeature線を表示

  2. [メニューバー]→[Settings]→[Feature Angle]

  3. 閾値角度を変更してApplyボタンをクリック

  4. Closeボタンを押して閉じる

4 14 2 1.png

アイコンバーのFeatureボタンからFeature線表示を有効にし、メニューバーのSetting→Feature Angleを選択します。

4 14 2 3.png

フェイス間の折り目と見做される角度を設定 します。度数法で値を入力し、Apply をクリックすると反映されます。

4.14.3. Light Position

立体表現用の光源の位置を変更する

3Dメッシュ表示時には、そのモデルの立体感を表現するために、表面に陰影がつけられています。その陰影計算の基になる平行光源の位置をここで設定できます。

操作方法
  1. [メニューバー]→[Settings]→[Light Position]

  2. 光源位置を設定しApplyボタンを押す

  3. Closeボタンを押して閉じる

4 14 2 4.png

メニューバーのSetting → Light Positionを選択し、光源の位置を変更します。

4 14 2 5.png

原点から見て光源がある方向ベクトルを入力します。 Apply をクリックすると変更が反映されます。 ここではx値を増やしたために、ゾーン"outflow-2"がより明るくなり、相対的に小さくなった成分方向に向いた面は暗くなっています。

4.14.4. Perspective Level

透視投影用の遠近感を変更する

アイコンバーなどから遠近感を表現した透視投影を有効にした際、その遠近感の強さを3段階で調整します。

この機能は、透視投影でモデルを表示しているときに使用できます。

操作方法
  1. [アイコンバー]→Persボタンで透視投影に切り替え

  2. [メニューバー]→[Settings]→[Perspective Level]

  3. ラジオボタンを切り替えて変更

  4. Closeボタンで閉じる

4 14 2 6.png

メニューバーのSetting → Perspective Levelを選択すると、遠近法の強さを設定できます。

4 14 2 7.png

ラジオボタンを切り替えると変更が適用され、遠近感が変化します。 ここではNearに変更して遠近感を強くしています。

4.14.5. Point Size

Node描画時の描画サイズを変更する

アイコンバーなどから、ノードを強調表示した際の描画サイズをここで設定します。

操作方法
  1. [アイコンバー]→NodeボタンでNodeを表示する

  2. [メニューバー]→[Settings]→[Point Size]

  3. 数値を変更

  4. Closeボタンで閉じる

4 14 2 8.png

Point Size では表示するNodeの大きさを設定します。ここでは変化がわかりやすいように、アイコンバーのNodeをONにしてNodeを描画しています。 メニューバーから「Setting」→「Point Size」で、図のようなウィンドウを表示させます。

4 14 2 9.png

値を変更すると、Node が表示される大きさが変わります。

4.14.6. Decimal Places

表示桁数を変更する

Decimal Places ではモデルビュー画面などで数値を表示する際、その表示桁数を設定できます。

操作方法
  1. [メニューバー]→[Settings]→[Decimal Places]

  2. 数値を変更する

  3. Closeボタンでウィンドウを閉じる

4 14 2 12.png

Decimal Places で数値の表示桁数を設定します。

ここでは変化をわかりやすくするため、コンテキストメニューのNode IndexからNodeの座標値を表示しています。

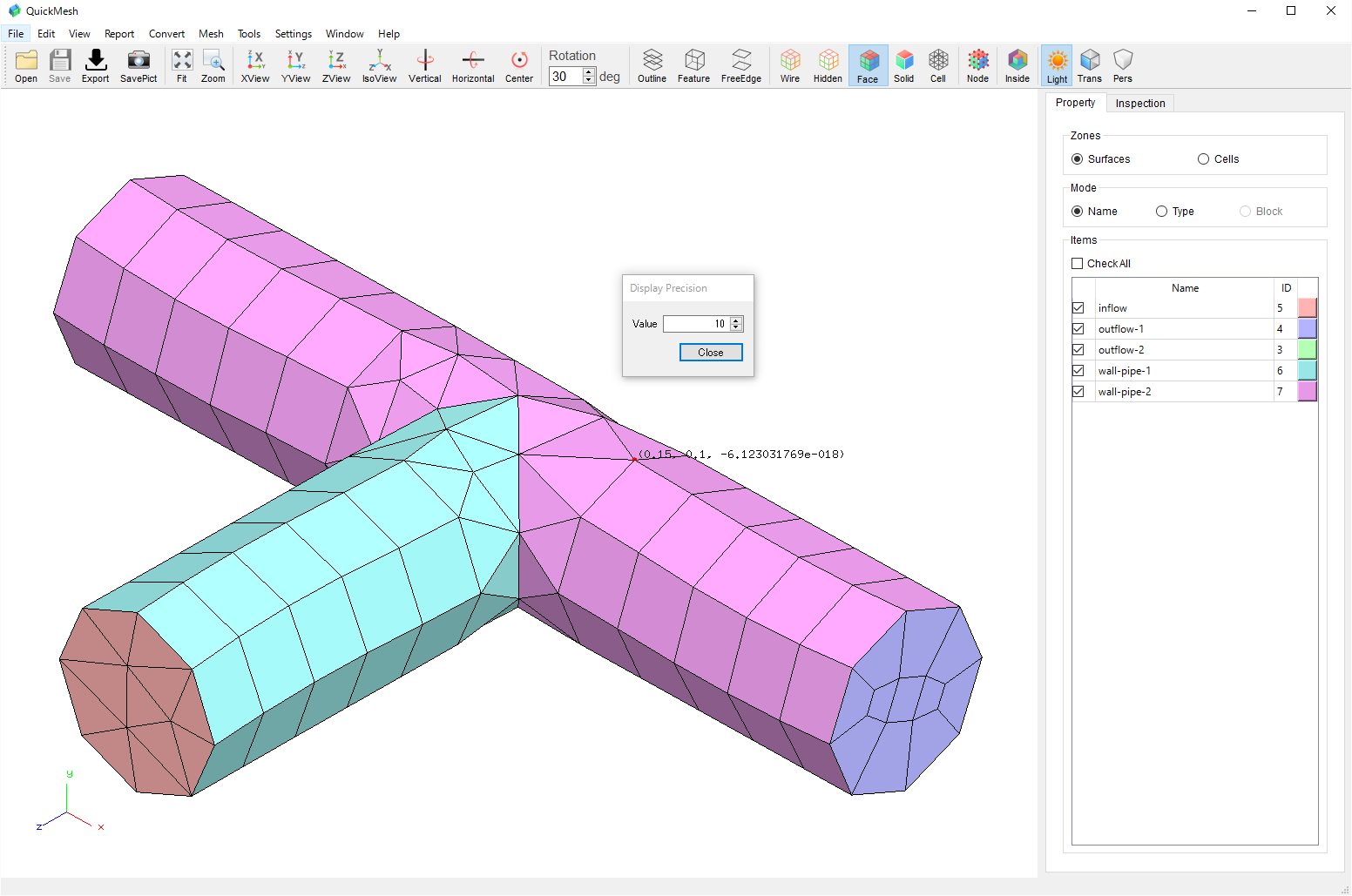

4 14 2 13.png

値を変更すると同時に、表示されている桁数が変化します。

4.14.7. Bounding Box

Bounding Boxの表示内容を変更する

SettingメニューにおけるBounding Boxは、コンテキストメニューやViewメニューなどから表示できるバウンディングボックスの表示内容を設定します。

この機能はBounding Box 表示時にのみ使用できます。

操作方法
  1. コンテキストメニューからBounding Boxを表示する

  2. [メニューバー]→[Setting]→[Bounding Box]を選択

  3. 表示/非表示にしたいものをチェックボックスから切り替える

  4. Closeボタンで閉じる

4 14 2 14.png

Bounding Box ではメッシュの範囲の表示を設定できます。

4 14 2 15.png
  • coordinate : Bounding Box の座標の表示/非表示を設定できます。

  • Size : Bounding Box の大きさの表示/非表示を設定できます。

4.14.8. Rotation Center

視点の回転中心を変更する

QuickMeshでは視点をマウスで回転させたとき、その回転中心は表示されているモデルの境界面に自動で決定されます。Rotation Centerでは、その回転中心が境界面上にあるNodeにするかFaceにするかを設定します。

操作方法
  1. [メニューバー]→[Settings]→[Rotation Center]

4 14 2 16.png

Rotation Center では視点の回転中心を設定できます。

  • Node Base : Node をもとに回転中心を計算します。

  • Face Base : Face をもとに回転中心を計算します。

4.14.9. Color Mode

表示色セットを変更する

境界面を表示する際の配色を、3つあるプリセットのどれか一つに変更します。

操作方法
  1. [メニューバー]→[Settings]→[Color Mode]

  2. 3つのプリセットのどれかひとつを選択

  3. Closeボタンで閉じる

4 14 2 17.png

Color Mode ではゾーンに割り当てる色の選び方を設定できます。

4 14 2 18.png

Middle を選ぶとこのようになります。

4 14 2 19.png

Deep を選ぶとこのようになります。

4.14.10. Background Color

背景色を変更する

Background Colorではモデル表示画面の背景色を任意の変更します。変更できます

操作方法
  1. [メニューバー]→[Settings]→[Background Color]

  2. 色を選択する

  3. OKボタンで背景色を決定

4.14.11. Undo Levels

Undo履歴の数を設定する

QuickMeshのメッシュのUndo履歴は、デフォルト状態で10ですが、Undo Levelsでメッシュの履歴の最大数を変更できます。

操作方法
  1. [メニューバー]→[Settings]→[Undo Levels]

  2. 保持可能な最大履歴数を変更する

  3. Applyボタンで変更を適用する

4.15. Windowメニュー

4.15.1. Full Screen

フルスクリーン表示する

QuickMeshを画面全体に表示します。

操作方法
  1. [メニューバー]→[Window]→[Full Screen]で画面全体に表示

  2. 再度 [メニューバー]→[Window]→[Full Screen]で元のウィンドウサイズに戻す

4.15.2. Resize

ウィンドウサイズを数値指定して変更する

QuickMeshのウィンドウサイズを縦横幅を指定して変更します。この機能を利用して表示したモデルの外観を画像ファイルとして保存するときの再現性を向上させます。

操作方法
  1. [メニューバー]→[Window]→[Resize]

  2. 横長、縦長を入力してOKボタンを押す。

4.15.3. Hide Tab

メインタブを非表示にする

QuickMeshの画面右側にあるメインタブの非表示/表示をここで切り替えられます。

操作方法
  1. [メニューバー]→[Window]→[Hide Tab]をONにしてメインタブを非表示にする

  2. [メニューバー]→[Window]→[Hide Tab]をOFFにしてメインタブを表示する

4.16. Helpメニュー

4.16.1. About

概要を表示する

使用中のQuickMeshのバージョン情報や著作権などを表示します。

操作方法
  1. [メニューバー]→[Help]→[About]

  2. OKボタンでダイアログを閉じる

4 16 2.png

Aboutではソフトウェアのバージョンや著作権表示、ビルド情報を表示します。

4.16.2. Open Source License

使用しているフリーソフトウェアライセンスを表示する

QuickMesh内で使用しているライブラリのライセンスについて表示します。

操作方法
  1. [メニューバー]→[Help]→[Open Source License]

  2. Closeボタンでダイアログを閉じる

4 16 3.png

Open Source Licenseで使用したライブラリのライセンスが表示されます。

5. 対応ファイル形式一覧

5.1. 拡張子と対応フォーマット

表 1. 流体解析

ファイルの種類

ファイル拡張子

フォーマット

テキスト

バイナリ

FORTRAN アンフォーマット

読み込み

書き込み

読み込み

書き込み

読み込み

書き込み

Flient Mesh/Ca se

msh ,cas

-

-

STAR-CD V4

vrt, cell, bnd, inp

-

-

CFX Grid

grd

-

-

CRUNCH CFD Mesh

precrunch

-

-

OpenFOAM PolyMesh

polyMesh(directory)

-

-

SU2 Mesh

su2

-

-

-

-

FaSTAR Grid

fsgrid

-

-

-

-

LS-FLOW Grid

apg

-

-

-

-

PLOT3D

dat, xyz, grd, p3d, p2d, x, g

-

CGNS

cgns

表 2. 構造解析

ファイルの種類

ファイル拡張子

フォーマット

テキスト

バイナリ

FORTRAN アンフォーマット

読み込み

書き込み

読み込み

書き込み

読み込み

書き込み

NASTRAN Bulk Date

dat,nas,bdf

-

-

-

-

ABAQUS Input

inp, abq

-

-

-

-

ANSYS Input

inp, cdb, dat

-

-

-

-

Marc Input

dat

-

-

-

-

LS-DYNA Input

k

-

-

-

-

ADVENTURE Mesh

msh, pch, pcm

-

-

-

-

表 3. プリポスト

ファイルの種類

ファイル拡張子

フォーマット

テキスト

バイナリ

FORTRAN アンフォーマット

読み込み

書き込み

読み込み

書き込み

読み込み

書き込み

Tecplot

plt, dat

-

-

EnSight Gold

case, geo

FieldView Unstructured

I-deas Universal

unv

-

-

-

-

AVS Unstructured

ucd

-

-

-

-

Visualization Too lkit Input

vtk

-

-

Gambit Neutral

neu

-

-

-

-

Gmsh

msh

-

-

-

-

Medit Mesh

mesh

-

-

表 4. ポリゴンモデル

ファイルの種類

ファイル拡張子

フォーマット

テキスト

バイナリ

FORTRAN アンフォーマット

読み込み

書き込み

読み込み

書き込み

読み込み

書き込み

STL

stl

-

-

3ds Max

3ds, max

-

-

-

-

Wavefront OBJ

obj

-

-

-

-

GNU Triangulated Surface

gst

-

-

-

-

Stanford Polygon

ply

-

-

Object File Format

off

-

-

-

-

AutoCAD 3D Face

dxf

-

-

-

-

5.2. メッシュタイプ

表 5. 流体解析

ファイルの種類

メッシュタイプ

2次元

3次元

体積要素/セル

表面フェイス

構造格子

シングルブロック

マルチブロック

Flient Mesh/Case

-

-

STAR-CD V4

-

-

-

-

CFX Grid

-

-

-

-

CRUNCH CFD Mesh

-

-

-

-

OpenFOAM PolyMesh

-

-

-

-

SU2 Mesh

-

-

-

FaSTAR Grid

-

-

-

-

LS-FLOW Grid

-

-

-

-

PLOT3D

-

CGNS

-

-

表 6. 構造解析

ファイルの種類

メッシュタイプ

2次元

3次元

体積要素/セル

表面フェイス

構造格子

シングルブロック

マルチブロック

NASTRAN Bulk Date

-

-

-

ABAQUS Input

-

-

ANSYS Input

-

-

-

Marc Input

-

-

-

LS-DYNA Input

-

-

-

ADVENTURE Mesh

-

-

-

-

表 7. プリポスト

ファイルの種類

メッシュタイプ

2次元

3次元

体積要素/セル

表面フェイス

構造格子

シングルブロック

マルチブロック

Tecplot

-

EnSight Gold

-

FieldView Unstructured

-

-

-

I-deas Universal

-

-

-

AVS Unstructured

-

-

-

Visualization Toolkit Input

-

-

-

Gambit Neutral

-

-

-

Gmsh

-

-

-

Medit Mesh

-

-

-

表 8. ポリゴンモデル

ファイルの種類

メッシュタイプ

2次元

3次元

体積要素/セル

表面フェイス

構造格子

シングルブロック

マルチブロック

STL

-

-

-

-

3ds Max

-

-

-

-

Wavefront OBJ

-

-

-

-

GNU Triangulated Surface

-

-

-

-

Stanford Polygon

-

-

-

-

Object File Format

-

-

-

-

AutoCAD 3D Face

-

-

-

-

5.3. 体積要素の種類

表 9. 流体解析

ファイルの種類

体積要素の種類

四面体

プリズム

ピラミッド

六面体

ハイブリッド

任意多面体

4節点

8節点

6節点

15節点

5節点

8節点

8節点

20節点

27節点

Flient Mesh/Case

-

-

-

-

-

STAR-CD V4

-

-

-

-

-

CFX Grid

-

-

-

-

-

-

CRUNCH CFD Mesh

-

-

-

-

-

-

OpenFOAM PolyMesh

-

-

-

-

-

SU2 Mesh

-

-

-

-

-

-

FaSTAR Grid

-

-

-

-

-

-

LS-FLOW Grid

-

-

-

-

-

-

PLOT3D

-

-

-

-

-

-

-

-

CGNS

-

-

-

-

-

表 10. 構造解析

ファイルの種類

体積要素の種類

四面体

プリズム

ピラミッド

六面体

ハイブリッド

任意多面体

4節点

8節点

6節点

15節点

5節点

8節点

8節点

20節点

27節点

NASTRAN Bulk Date

-

-

ABAQUS Input

-

-

ANSYS Input

-

-

Marc Input

-

-

-

-

-

-

-

-

LS-DYNA Input

-

-

-

-

-

-

ADVENTURE Mesh

-

-

-

-

-

-

表 11. プリポスト

ファイルの種類

体積要素の種類

四面体

プリズム

ピラミッド

六面体

ハイブリッド

任意多面体

4節点

8節点

6節点

15節点

5節点

8節点

8節点

20節点

27節点

Tecplot

-

-

-

-

-

EnSight Gold

-

-

-

-

-

-

FieldView Unstructued

-

-

-

-

-

I-deas Universal

-

-

-

-

-

-

-

AVS Unstructured

-

-

-

-

-

-

Visualization Toolkit Input

-

-

-

-

-

-

Gambit Neutral

-

-

-

-

-

-

Gmsh

-

-

-

-

-

-

Medit Mesh

-

-

-

-

-

-

-

表 12. ポリゴンモデル

ファイルの種類

体積要素の種類

四面体

プリズム

ピラミッド

六面体

ハイブリッド

任意多面体

4節点

8節点

6節点

15節点

5節点

8節点

8節点

20節点

27節点

STL

-

-

-

-

-

-

-

-

-

-

-

3ds Max

-

-

-

-

-

-

-

-

-

-

-

Wavefront OBJ

-

-

-

-

-

-

-

-

-

-

-

GNU Triangulated Surface

-

-

-

-

-

-

-

-

-

-

-

Stanford Polygon

-

-

-

-

-

-

-

-

-

-

-

Object File Format

-

-

-

-

-

-

-

-

-

-

-

AutoCAD 3D Face

-

-

-

-

-

-

-

-

-

-

-

5.4. 面要素の種類

表 13. 流体解析

ファイルの種類

体積要素の種類

三角形

四角形

ハイブリッド

任意多面体

3節点

6節点

4節点

8節点

Flient Mesh/Case

-

-

STAR-CD V4

-

-

-

CFX Grid

-

-

-

CRUNCH CFD Mesh

-

-

-

OpenFOAM PolyMesh

-

-

SU2 Mesh

-

-

-

FaSTAR Grid

-

-

-

LS-FLOW Grid

-

-

PLOT3D

-

-

-

-

-

-

CGNS

-

-

表 14. 構造解析

ファイルの種類

体積要素の種類

三角形

四角形

ハイブリッド

任意多面体

3節点

6節点

4節点

8節点

NASTRAN Bulk Date

-

ABAQUS Input

-

ANSYS Input

-

Marc Input

-

-

-

-

-

-

LS-DYNA Input

-

-

-

ADVENTURE Mesh

-

表 15. プリポスト

ファイルの種類

体積要素の種類

三角形

四角形

ハイブリッド

任意多面体

3節点

6節点

4節点

8節点

Tecplot

-

-

EnSight Gold

-

-

-

FieldView Unstructued

-

-

I-deas Universal

-

-

-

AVS Unstructured

-

-

-

Visualization Toolkit Input

-

-

-

Gambit Neutral

-

-

-

Gmsh

-

-

Medit Mesh

-

-

-

表 16. ポリゴンモデル

ファイルの種類

体積要素の種類

三角形

四角形

ハイブリッド

任意多面体

3節点

6節点

4節点

8節点

STL

-

-

-

-

-

3ds Max

-

-

-

-

-

Wavefront OBJ

-

-

-

GNU Triangulated Surface

-

-

-

-

-

Stanford Polygon

-

-

-

Object File Format

-

-

-

AutoCAD 3D Face

-

-

-

5.5. ゾーンの識別

表 17. 流体解析

ファイルの種類

ゾーンの識別

表面

体積

名前

識別番号

種類

名前

識別番号

種類

Flient Mesh/Case

STAR-CD V4

CFX Grid

-

-

-

-

CRUNCH CFD Mesh

-

-

-

-

OpenFOAM PolyMesh

-

-

-

SU2 Mesh

-

-

-

-

-

FaSTAR Grid

-

-

-

-

-

LS-FLOW Grid

-

-

-

-

-

-

PLOT3D

-

-

-

-

-

-

CGNS

-

-

-

-

表 18. 構造解析

ファイルの種類

ゾーンの識別

表面

体積

名前

識別番号

種類

名前

識別番号

種類

NASTRAN Bulk Date

-

-

ABAQUS Input

-

-

-

-

ANSYS Input

-

-

-

-

-

Marc Input

-

-

-

-

-

-

LS-DYNA Input

-

-

-

-

ADVENTURE Mesh

-

-

-

-

-

-

表 19. プリポスト

ファイルの種類

ゾーンの識別

表面

体積

名前

識別番号

種類

名前

識別番号

種類

Tecplot

-

-

✔-

-

-

EnSight Gold

-

-

-

-

FieldView Unstructued

-

-

-

-

-

I-deas Universal

-

-

AVS Unstructured

-

-

-

-

Visualization Toolkit Input

-

-

-

-

-

-

Gambit Neutral

-

-

Gmsh

-

-

Medit Mesh

-

-

-

-

-

-

表 20. ポリゴンモデル

ファイルの種類

ゾーンの識別

表面

体積

名前

識別番号

種類

名前

識別番号

種類

STL

-

-

-

-

-

3ds Max

-

-

-

-

-

Wavefront OBJ

-

-

-

-

-

-

GNU Triangulated Surface

-

-

-

-

-

-

Stanford Polygon

-

-

-

-

-

-

Object File Format

-

-

-

-

-

-

AutoCAD 3D Face

-

-

-

-

-
