Ver.2.0.2 新機能の操作説明

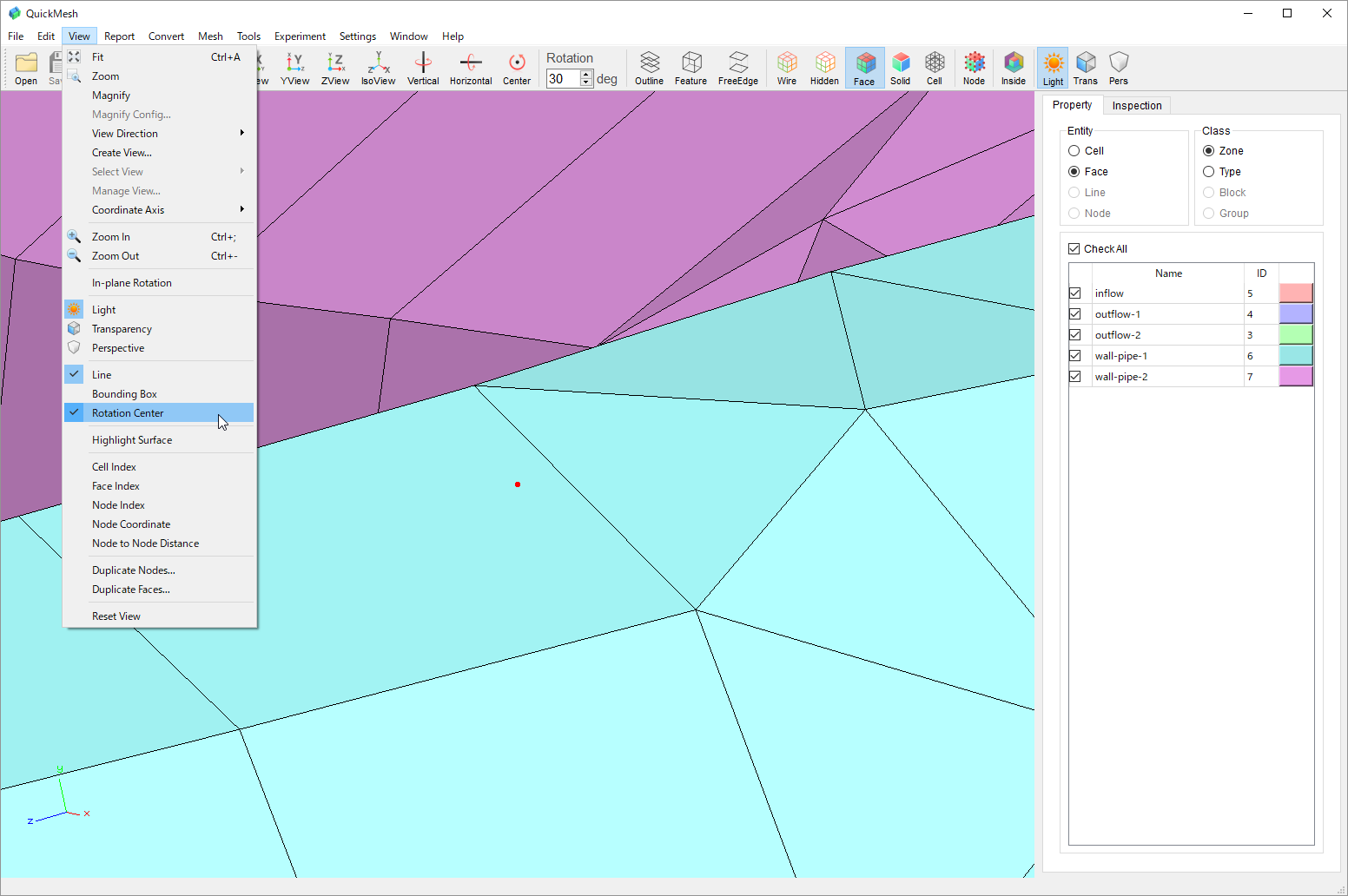

変化がわかりやすいようにViewメニューのRotation CenterをONにして視点回転中心を表示します。

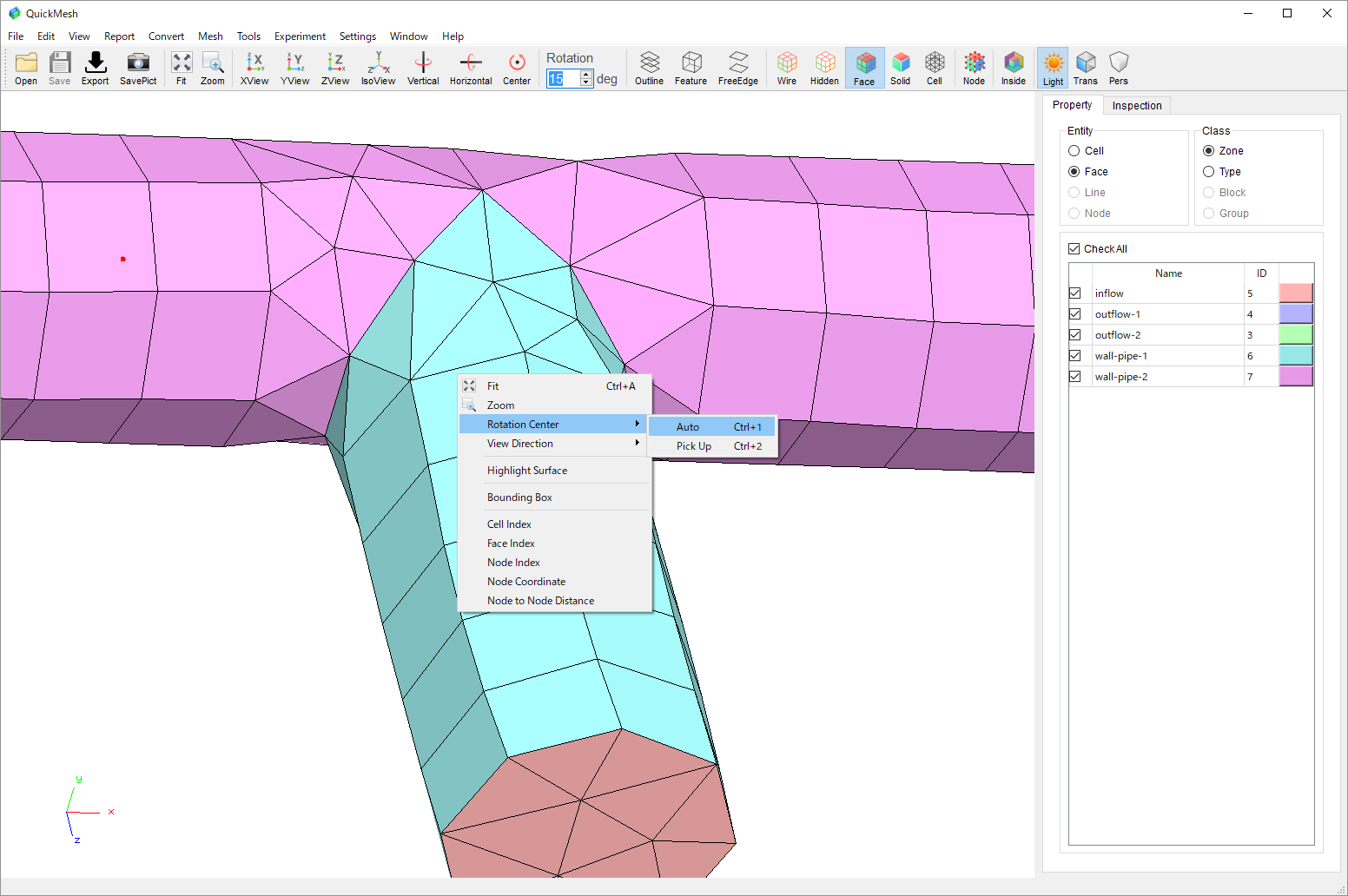

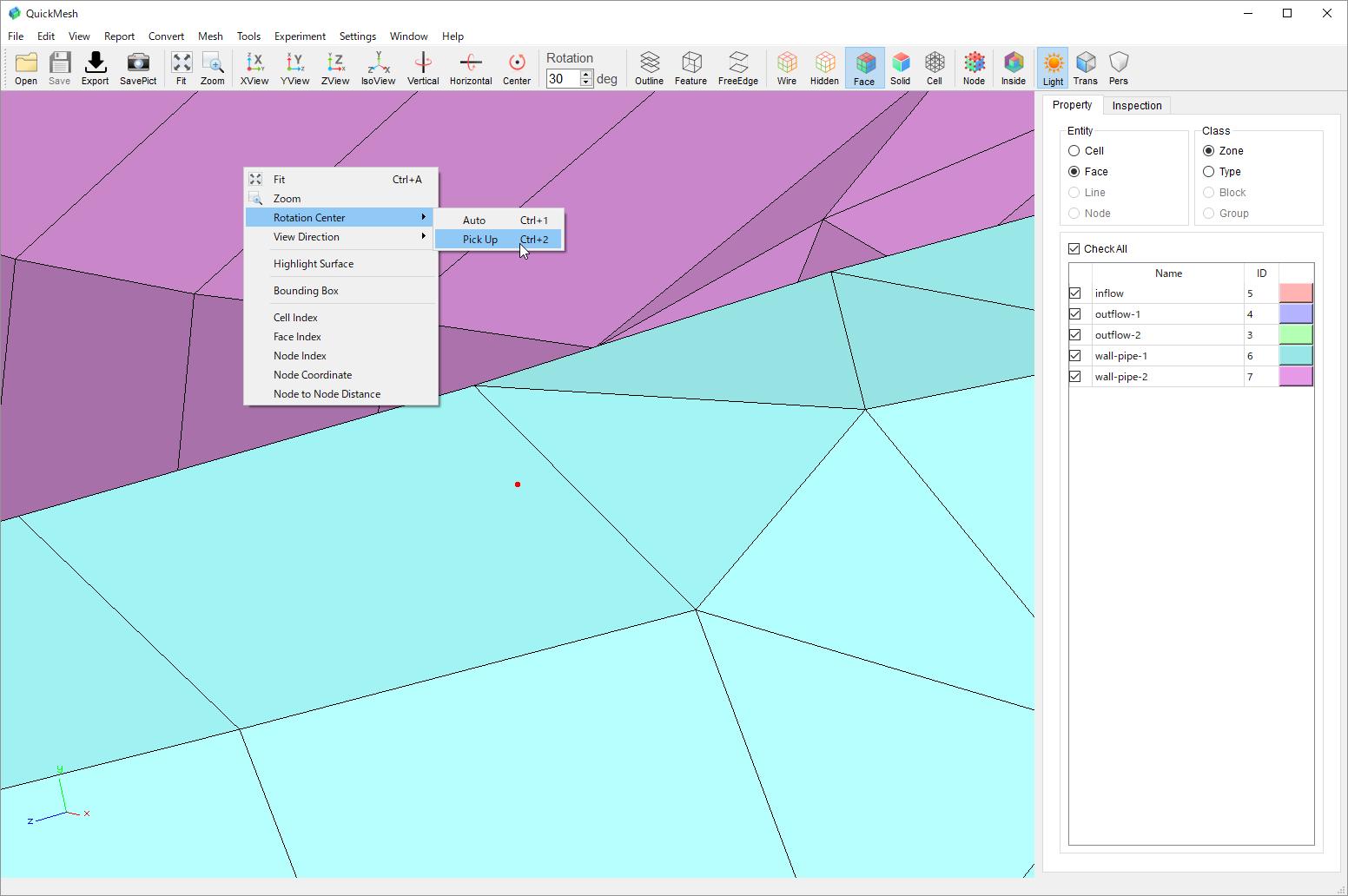

モデルビュー内で右クリックをしてショートカットメニューを呼び出し、Rotation CenterのPick Upを選択します。

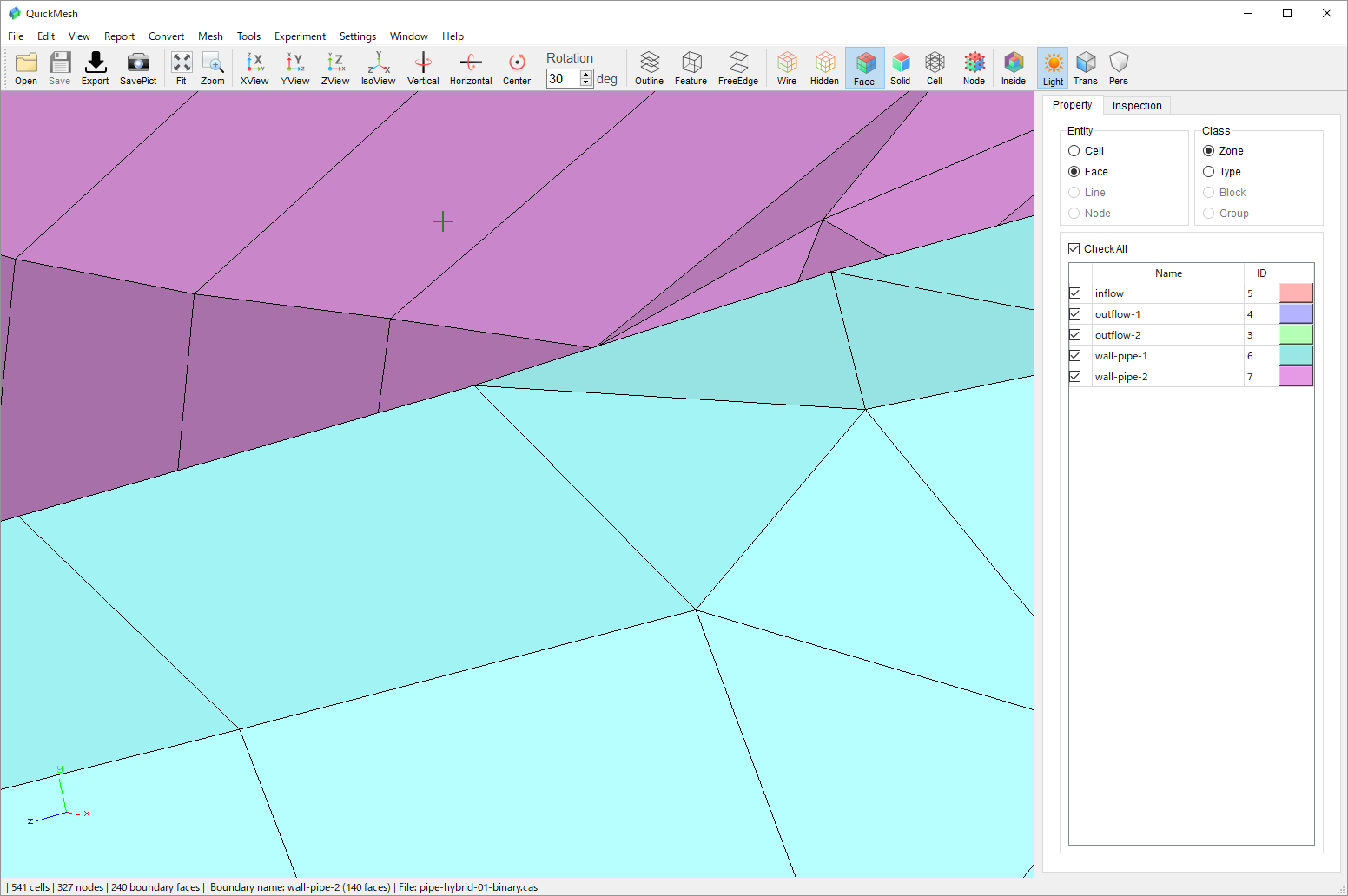

マウスカーソルが変化するので回転中心にしたいモデル表面をクリックします。

新たに設定された回転中心がしばらくの間少し大きめに表示されます。

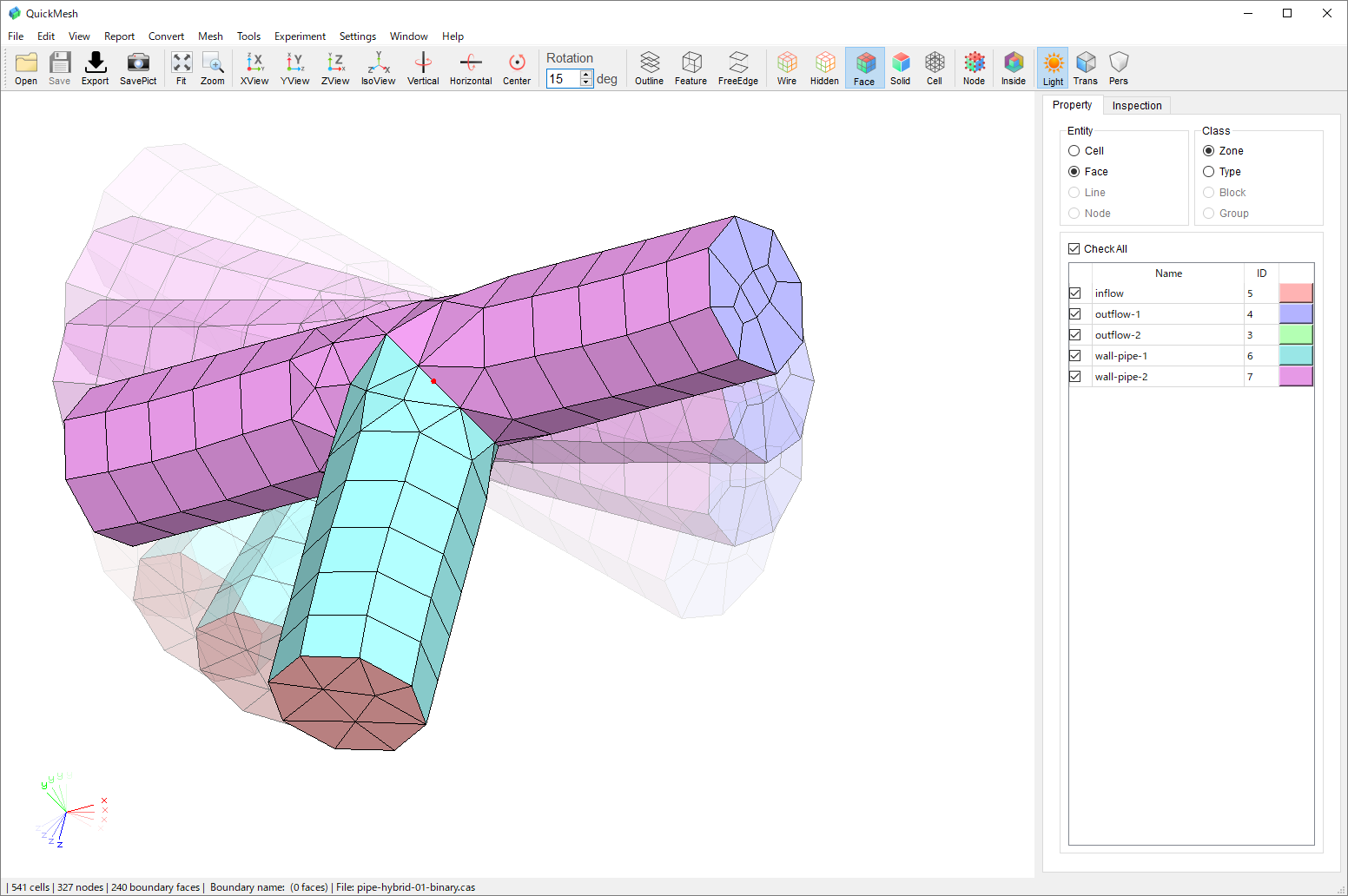

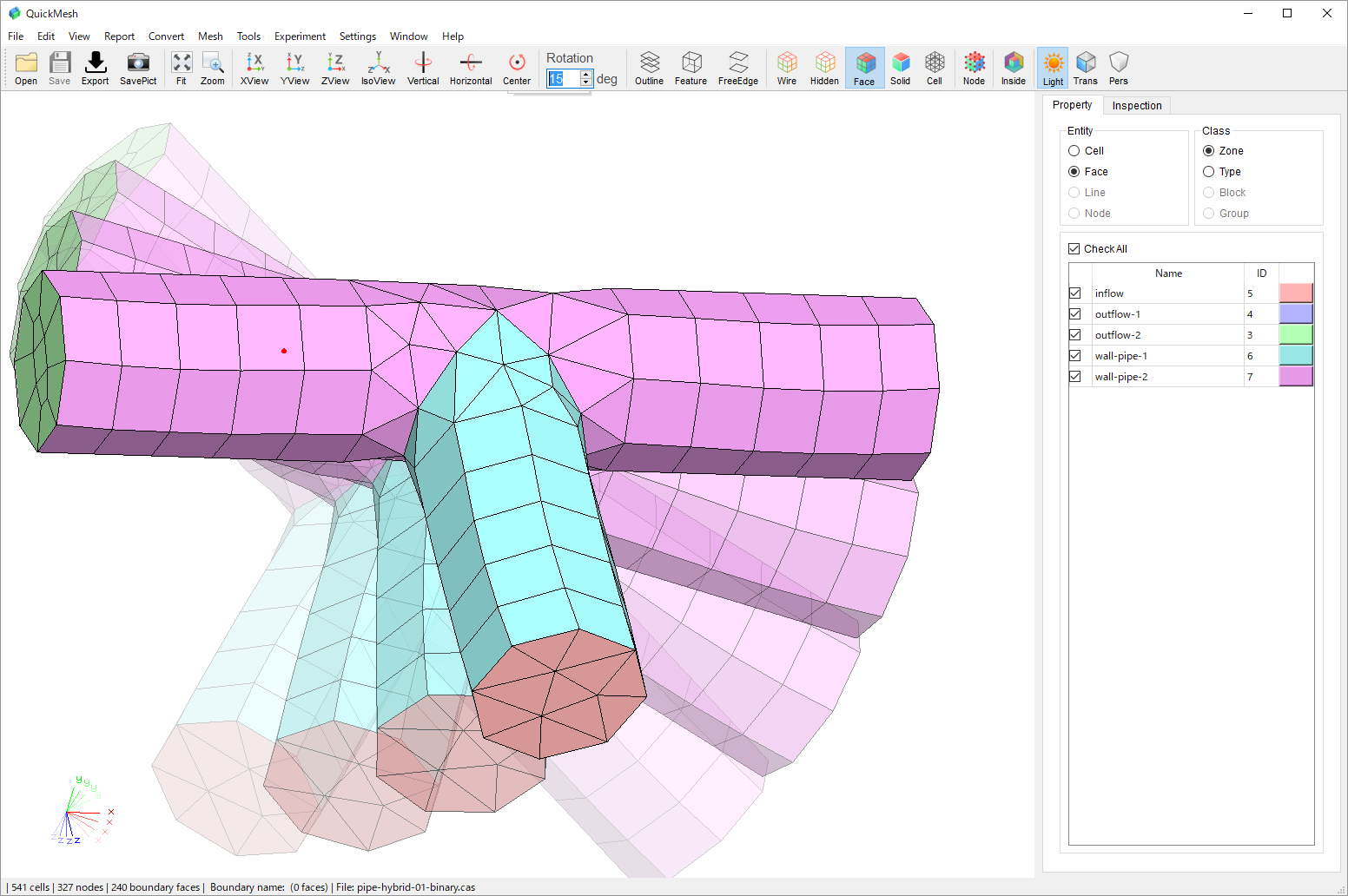

視点を移動しても回転中心は指定されたモデル表面に固定されています。

常に画面中心のモデル表面を回転中心とする従来の設定に戻すには、同様に右クリックメニューからRotation Center → Autoを選択します。

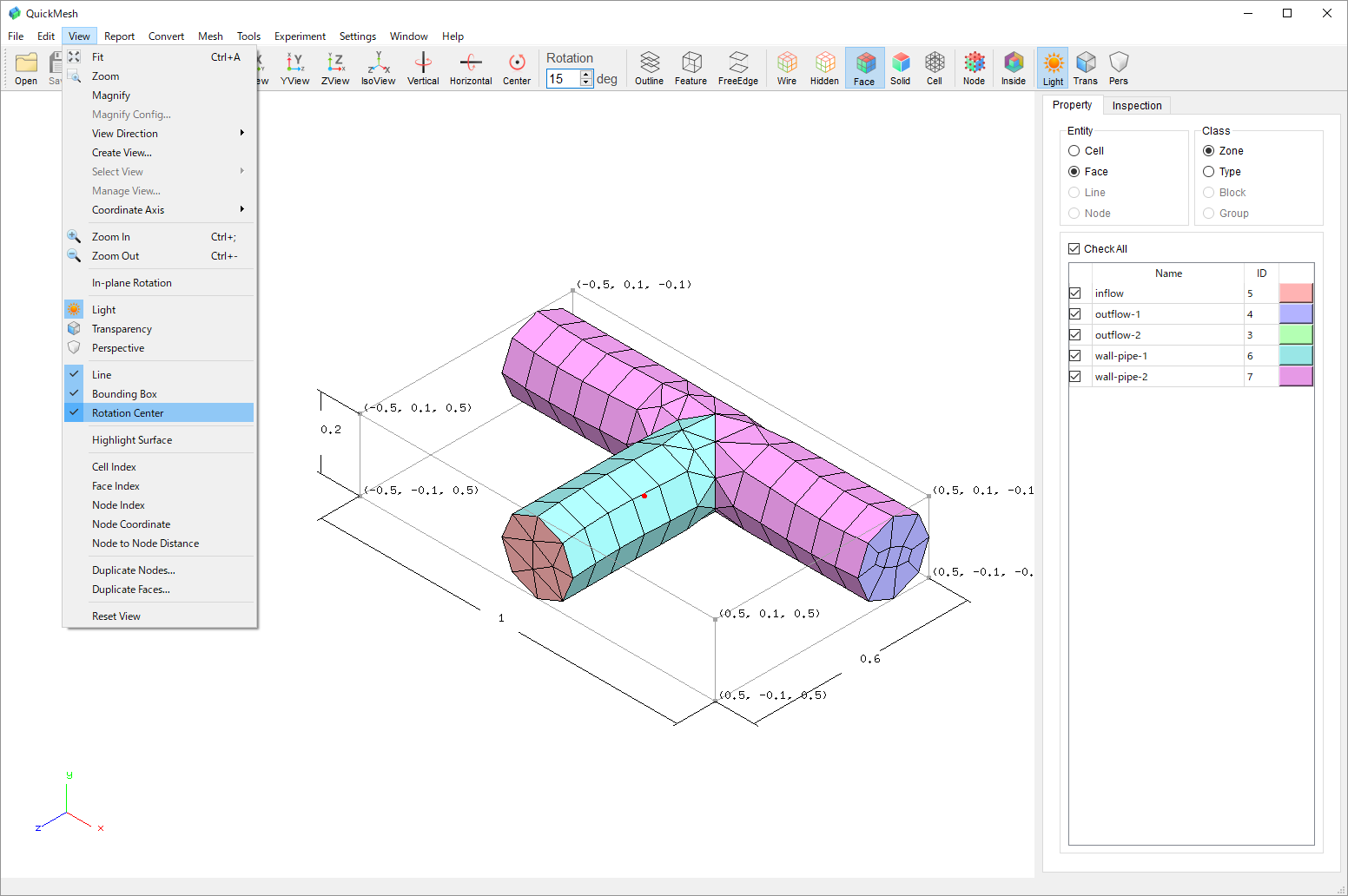

これから図のようなモデルの回転中心を二本の円柱パイプの中心軸の交点である座標(0,0,0)に指定します。

変化がわかりやすいようにViewメニューのRotation CenterをONにして視点回転中心を表示しています。

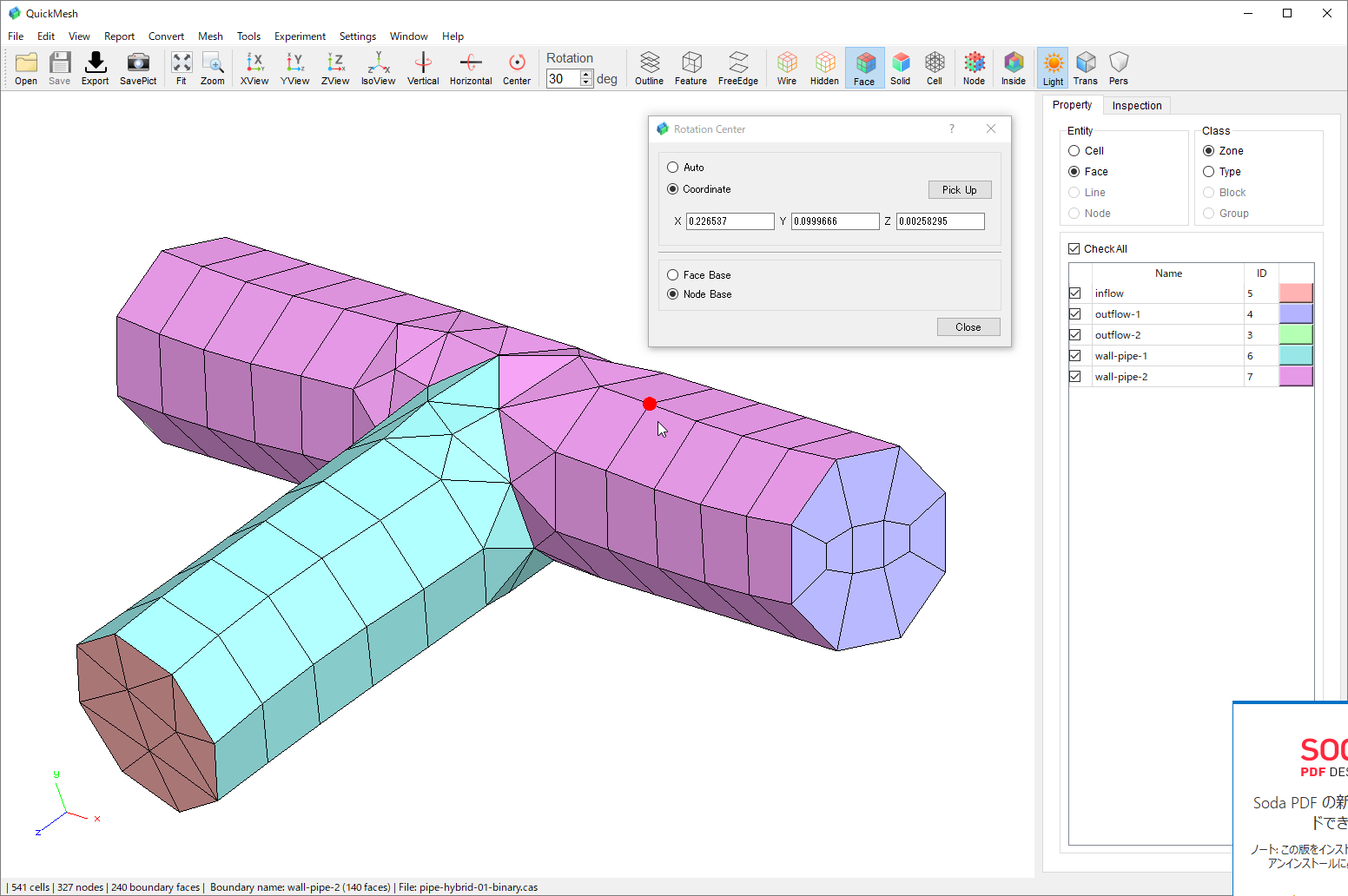

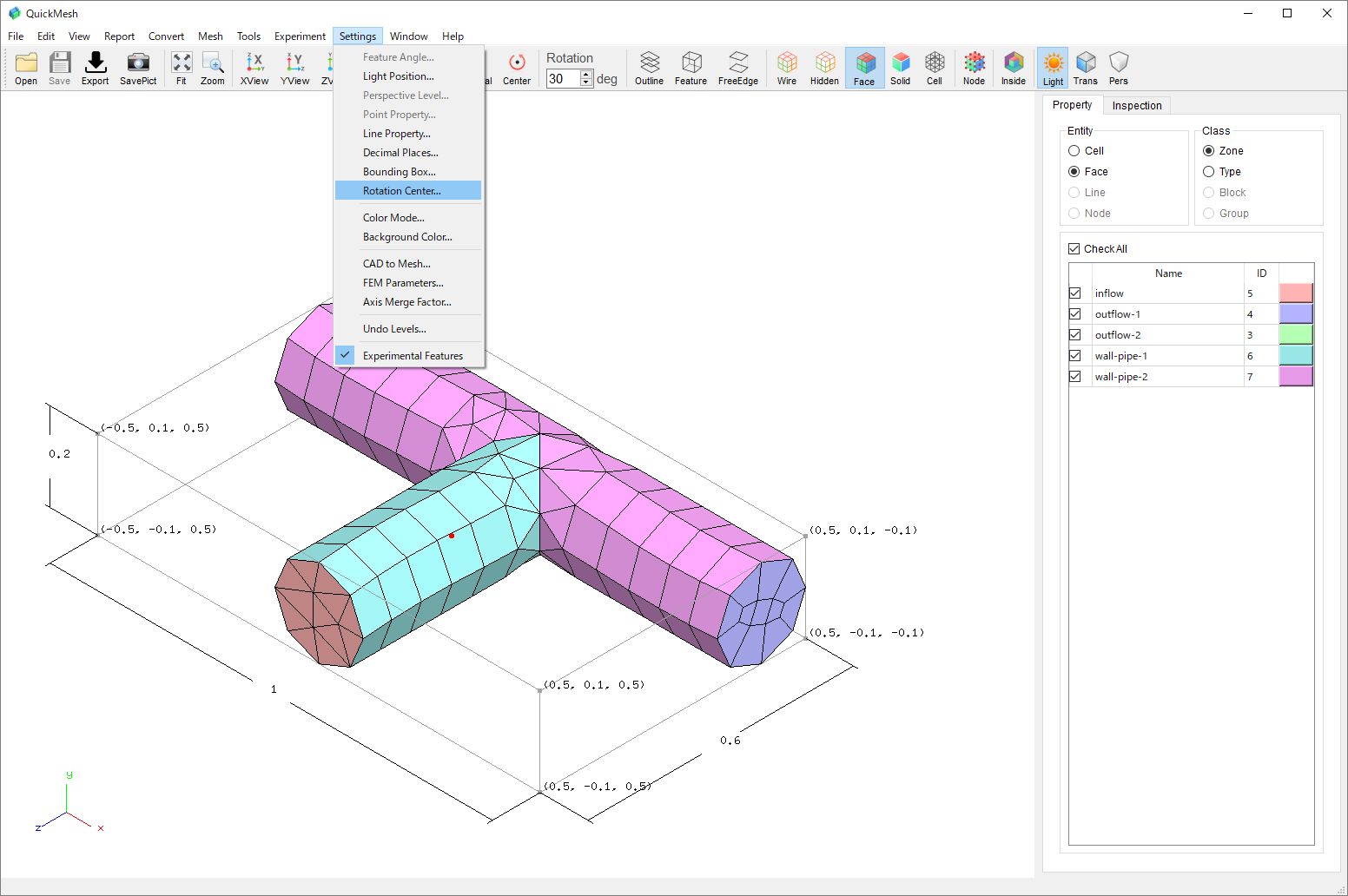

メニューバーのSettingsからRotation Centerを選択しクリックして設定ウィンドウを開きます。

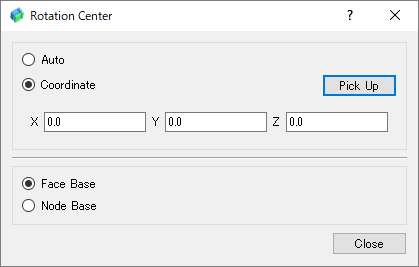

従来の画面中心にあるモデル表面を選択するAutoモードからCoordinateモードに切り替えることで、回転中心がテキストボックス内に指定された座標に固定されます。

この例では原点に固定するため、X, Y, Zそれぞれに0を入力しています。

Closeボタンで設定ウィンドウを閉じます。

原点中心で回転するようになりました。

元に戻す場合は再び設定ウィンドウを開きAutoに切り替えるか、右クリックのショートカットメニューからRotation Center → Autoを選択します。

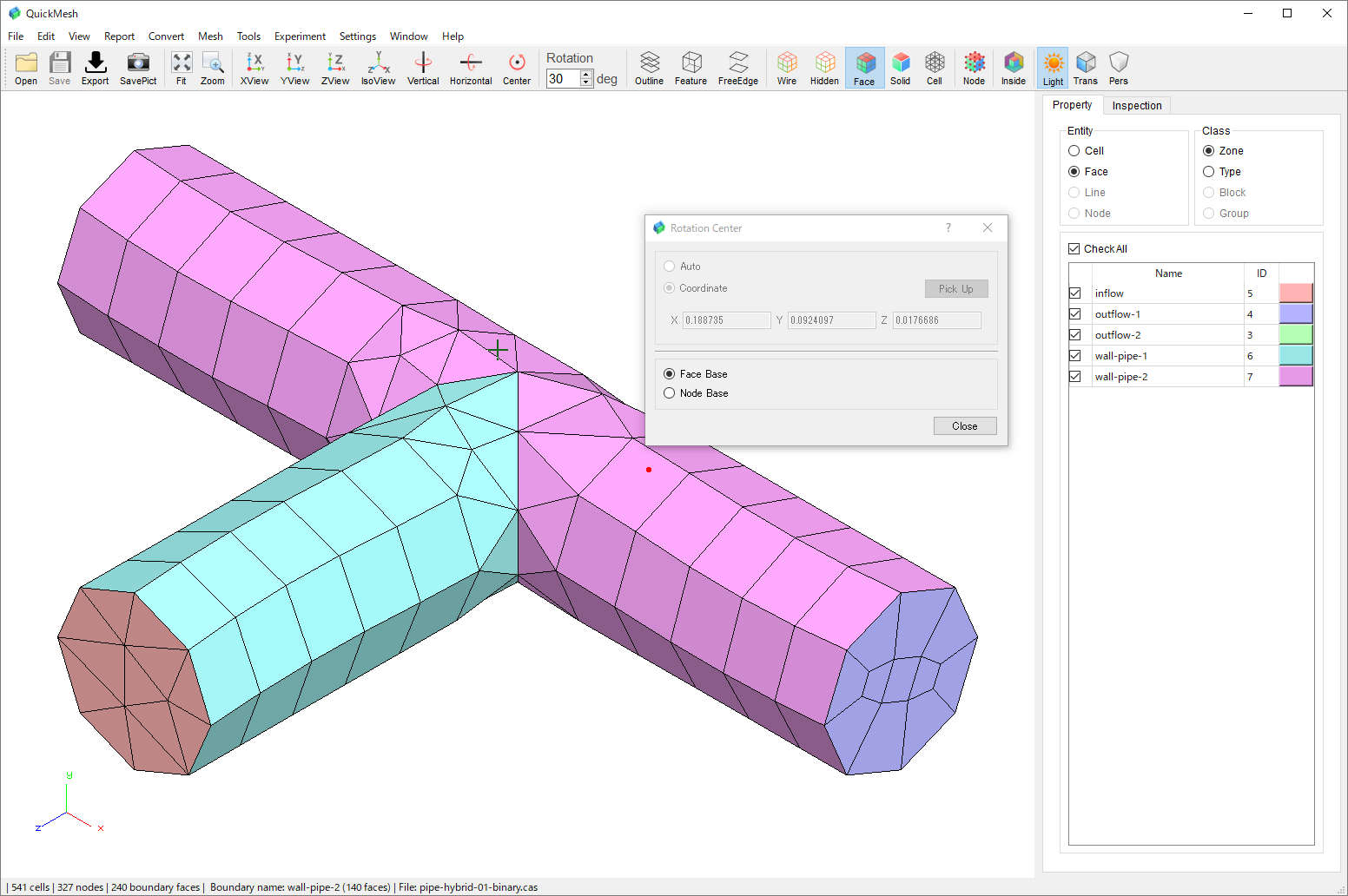

設定ウィンドウにおけるCoordinateモード時にPick Upボタンが有効になります。

これをクリックすると右クリックショートカットからRotation CenterのPick Upを選択した時と同じ状態になり、モデルをクリックすることで任意のモデル表面上に視点の回転中心が選択され、座標入力欄にはその座標が自動的に表示されます。

設定ウィンドウのFace BaseからNode Baseに変更するとAutoやPick Upで選択されるモデル表面が、画面中心やクリックした点に近い表面節点が選ばれるようになります。

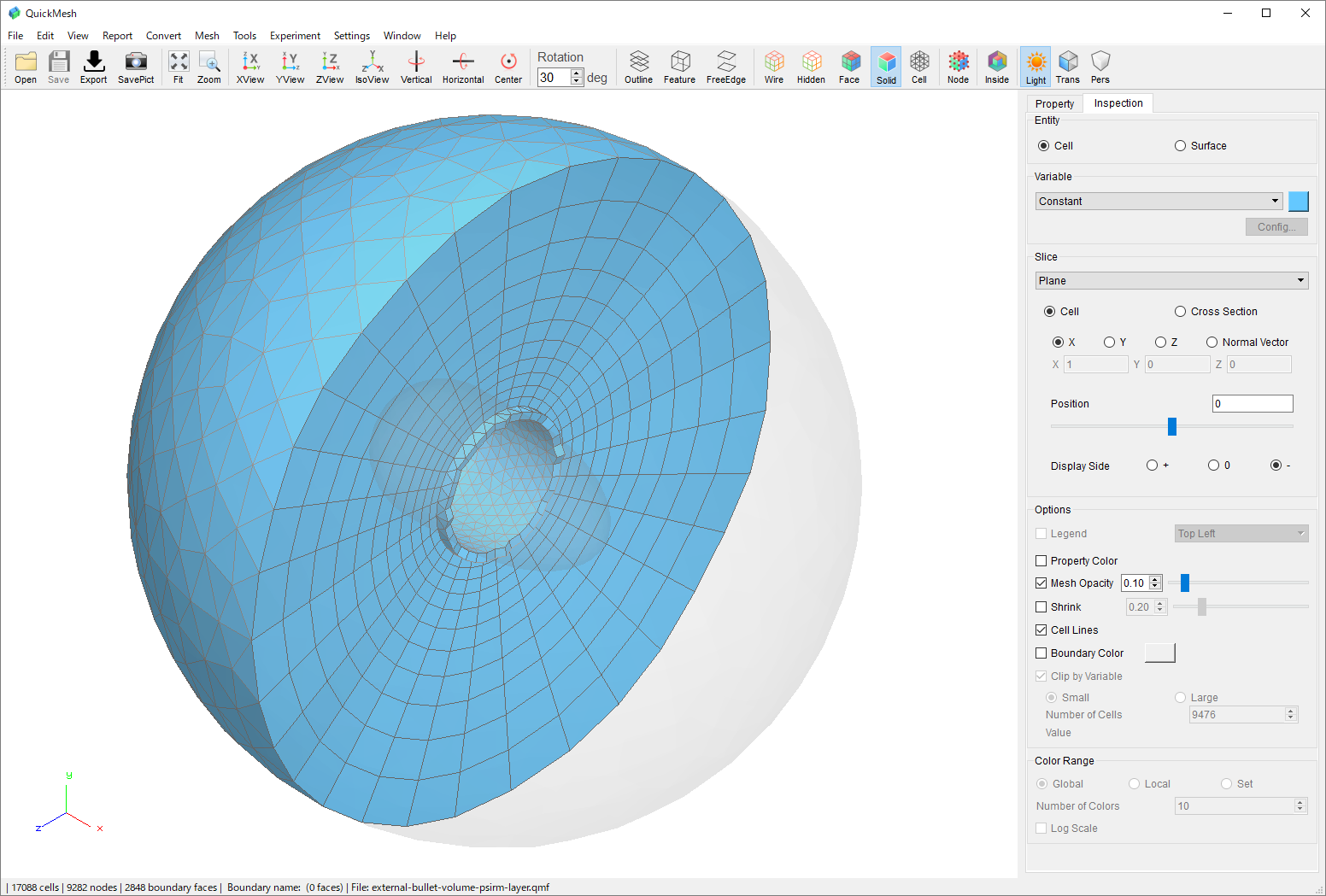

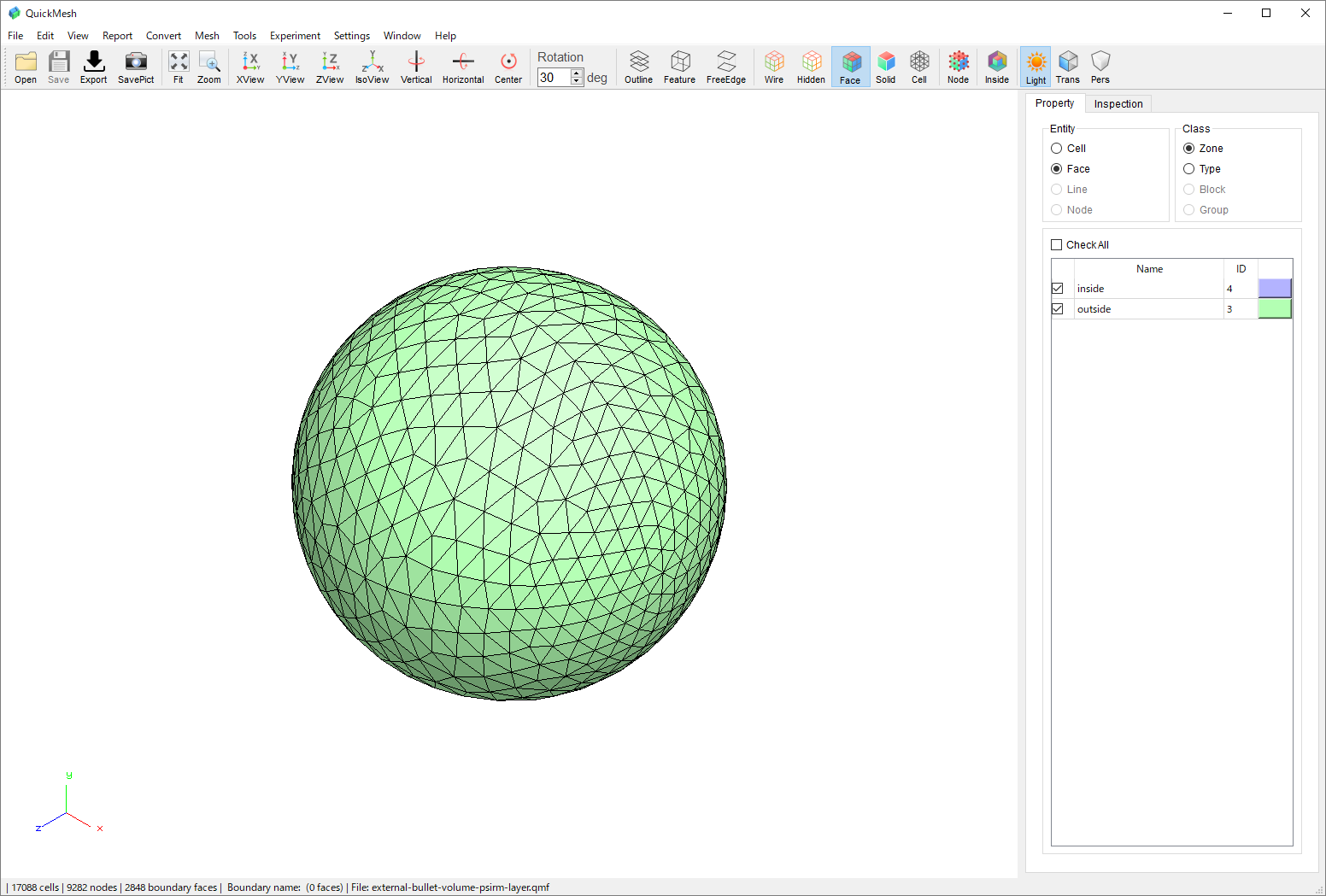

サンプルファイル"external-bullet-volume-prism-layer.qmf"は投影先となるボリュームメッシュです。弾丸のような形状の物体周辺の空間を積層プリズムセルでメッシュ化しています。

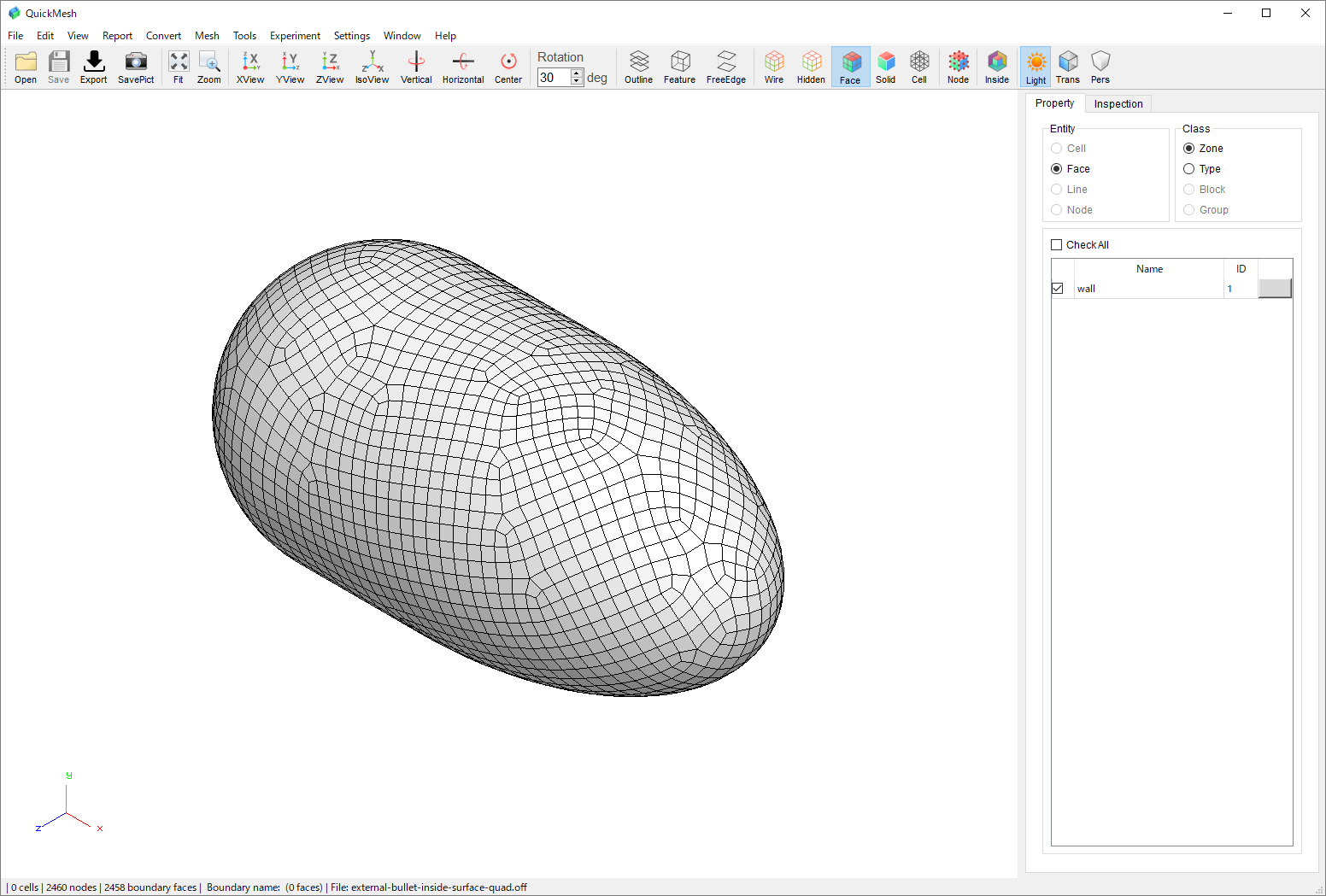

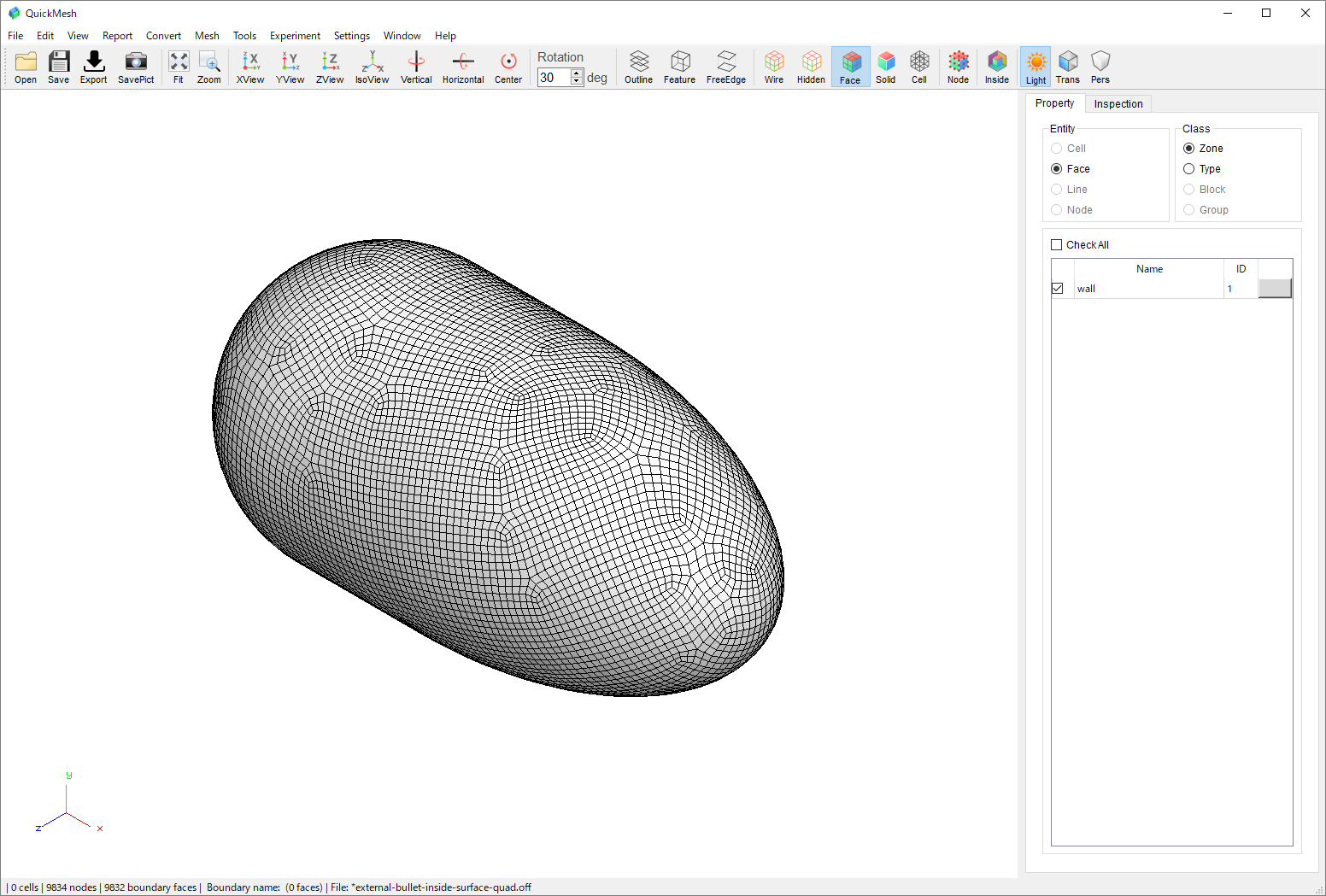

サンプルファイル"external-bullet-inside-surface-quad.off"は投影元となるサーフェスメッシュです。投影先の境界面ゾーン"inside"にあたる物体面は四角形でメッシュ分割されています。

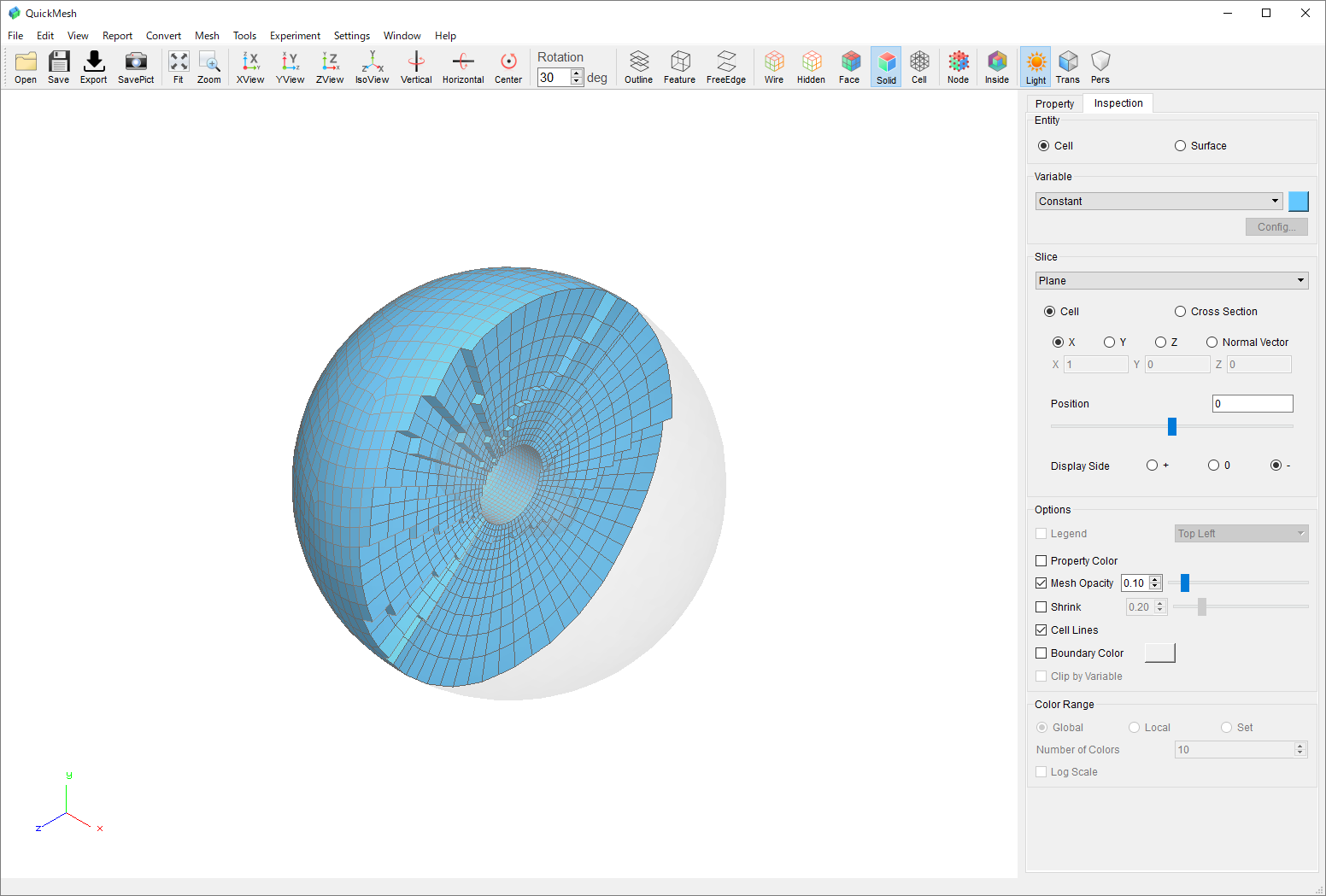

これからこの四角形面の節点をボリュームメッシュの各層断面に投影していき、ボリュームメッシュの積層底面および断面を四角形で置き換え、六面体セルの積層メッシュに変更します。

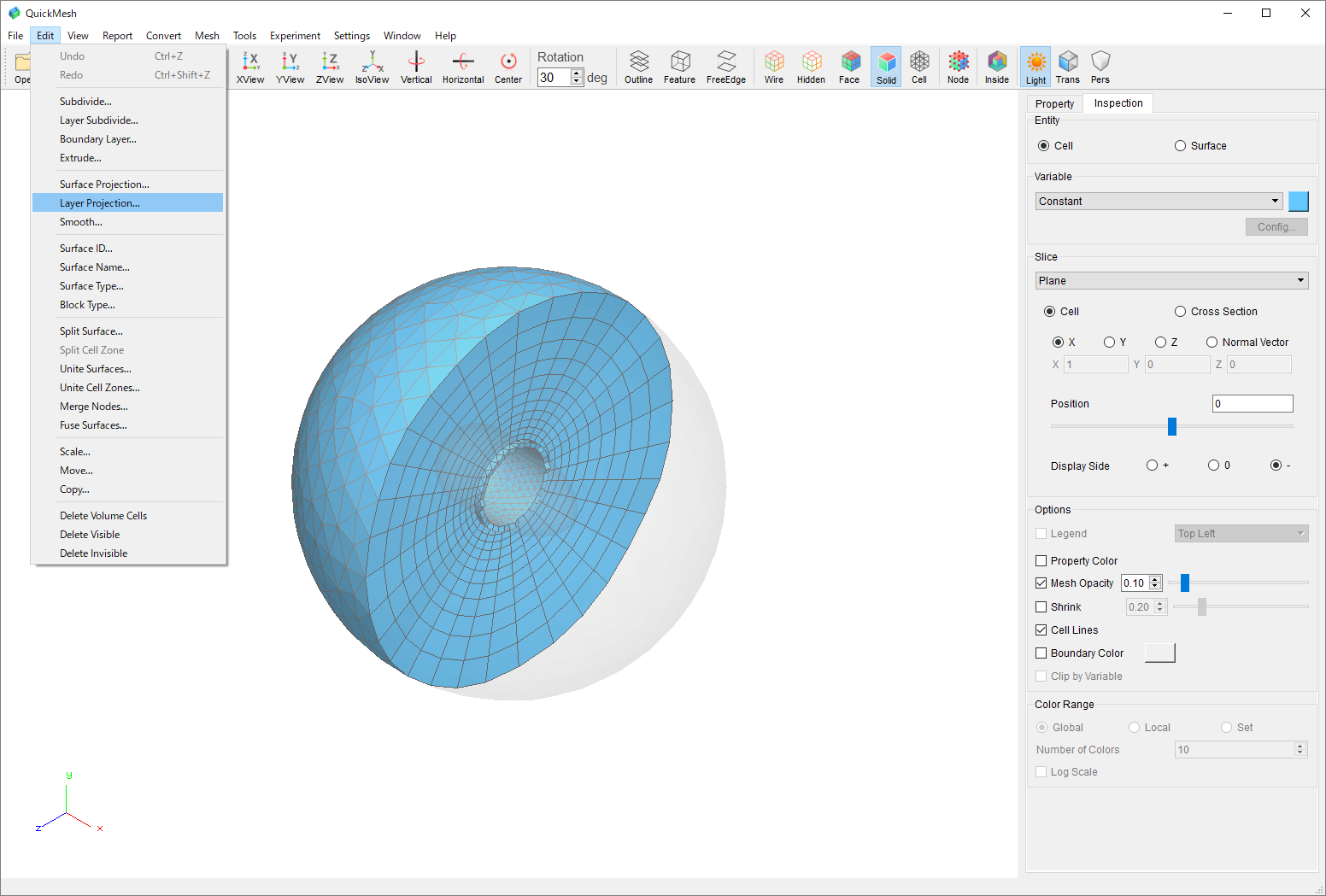

投影先ボリュームメッシュである"external-bullet-volume-prism-layer.qmf"が読み込まれて画面に表示された状態で、EditメニューからLayer Projectionを選択してツールウィンドウを開きます。

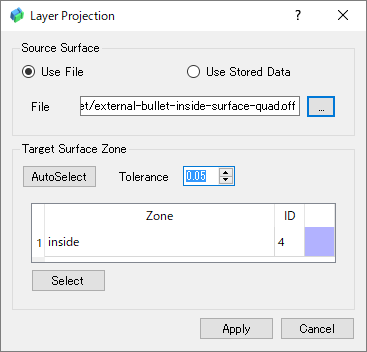

Source SurfaceでUse Fileを選択し、テキストボックスに投影元のサーフェスメッシュである"external-bullet-inside-surface-quad.off"へのパスを入力します。

投影元のサーフェスメッシュに対応する投影先の境界面ゾーンを選択します。 ここでは"inflow"を選択します。

Target Surface ZoneのAutoSelectボタンをクリックすると投影元サーフェスに近い投影先境界面ゾーンが自動で選択されます。

またAutoSelectがうまくいかないときはSelectボタンを押すとゾーン選択ダイアログが開き、手動で対応ゾーンが選択できます。

Applyボタンをクリックします。

"inflow"が"external-bullet-inside-surface-quad.off"と同じ四角形面である六面体積層メッシュに変換されました。

投影元データがQuickMeshで加工したものである場合について考えます。

図のサーフェスメッシュはサンプルファイル"external-bullet-inside-surface-quad.off"を読み込んだデータをEditメニューのSubdivideで機能を用いて細分化加工したものです。

これをファイルに保存すれば前項のチュートリアルの手順でこれを投影元とした層投影作業をすることが可能ですが、この例では一時履歴に保持させてそこから再び呼び出すことで投影元データとします。

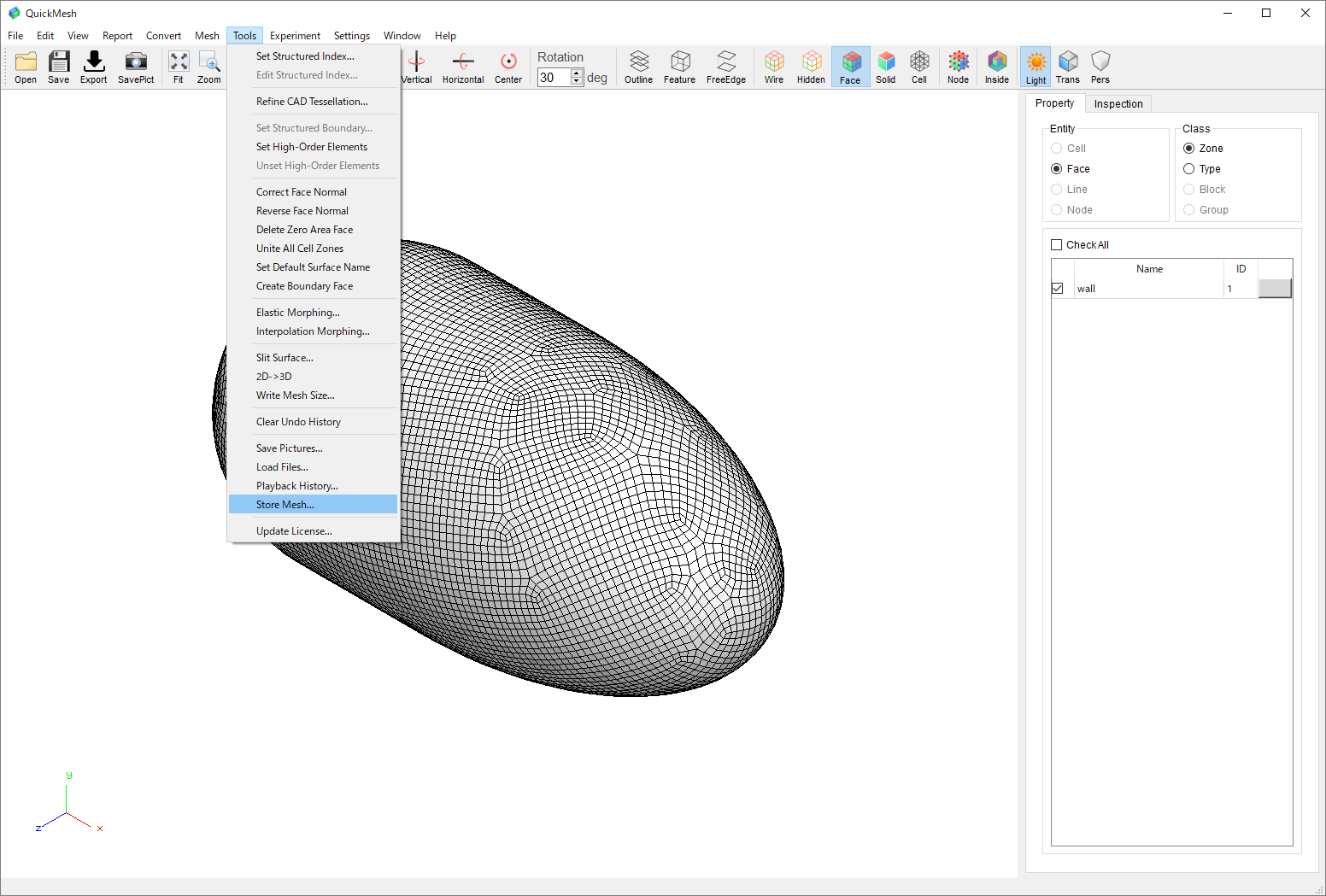

ToolsメニューのStore Meshを選択しツールウィンドウを開きます。

どの状態のメッシュを保持したのかわかるように保持名を入力します。ここでは"quad-surf-div-2"としました。

OKボタンを押して保持します。

投影先のボリュームメッシュ"external-bullet-volume-prism-layer.qmf"を読み込みます。

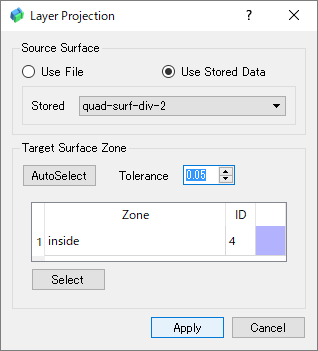

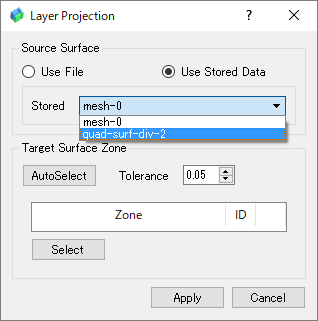

EditメニューのLayer Projectionを選択してツールウィンドウを開き、Source SurfaceでUse Stored Dataを選択します。

Storedコンボボックスから先ほど一時保持履歴に登録した"quad-surf-div-2"を選択します。

ファイル選択時のチュートリアルと同様に投影元サーフェスと対応する投影先境界面を選択しApplyボタンをクリックします。

細分化された四角形面で差し替えられた六面体積層メッシュに変換されました。

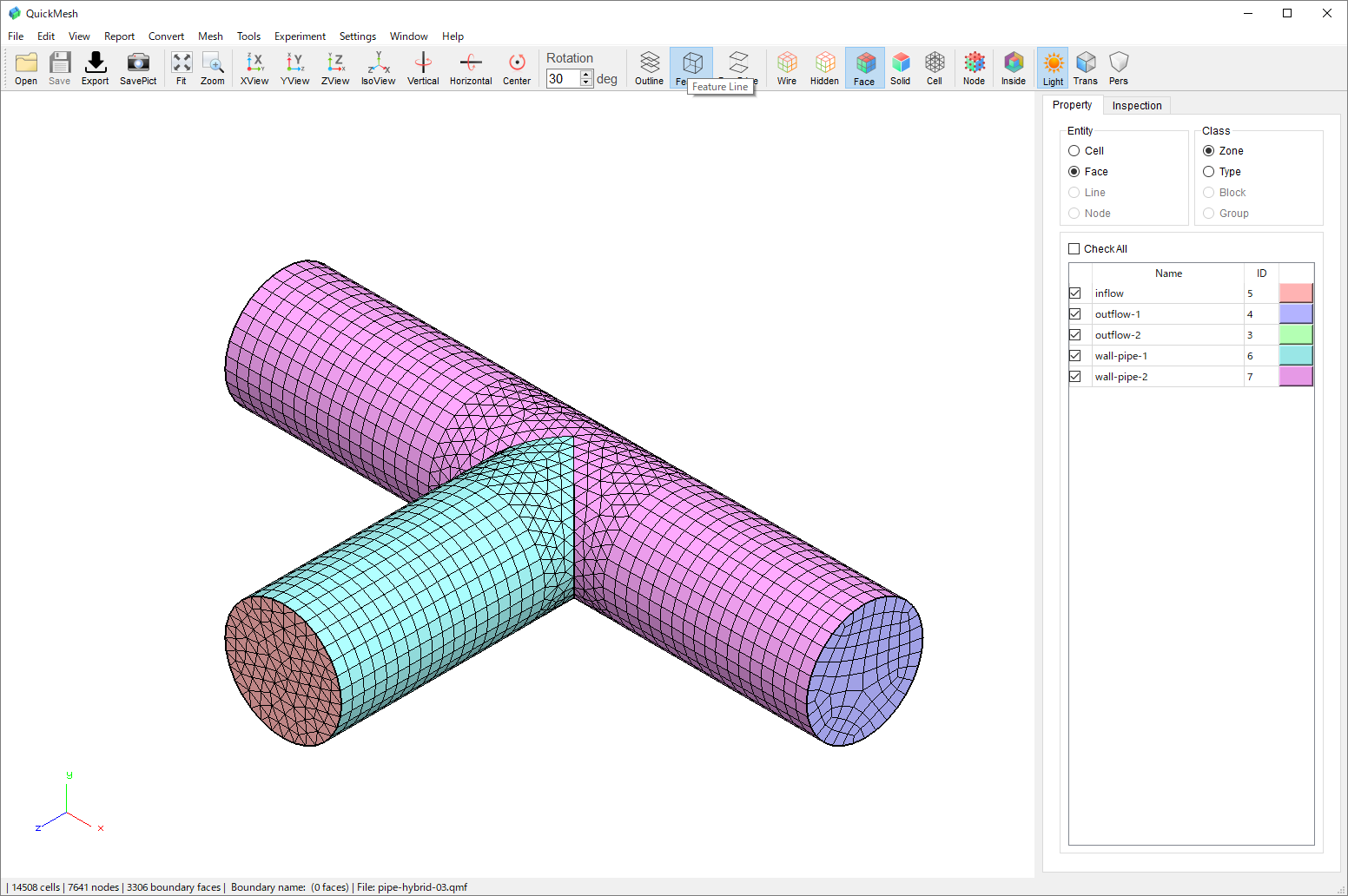

サンプルファイルを読み込んだらアイコンバーのFeatureをクリックして特徴線の描画をONにします。

黒の太線で特徴線が描画されましたが、これからこの特徴線をより目立つ表示にします。

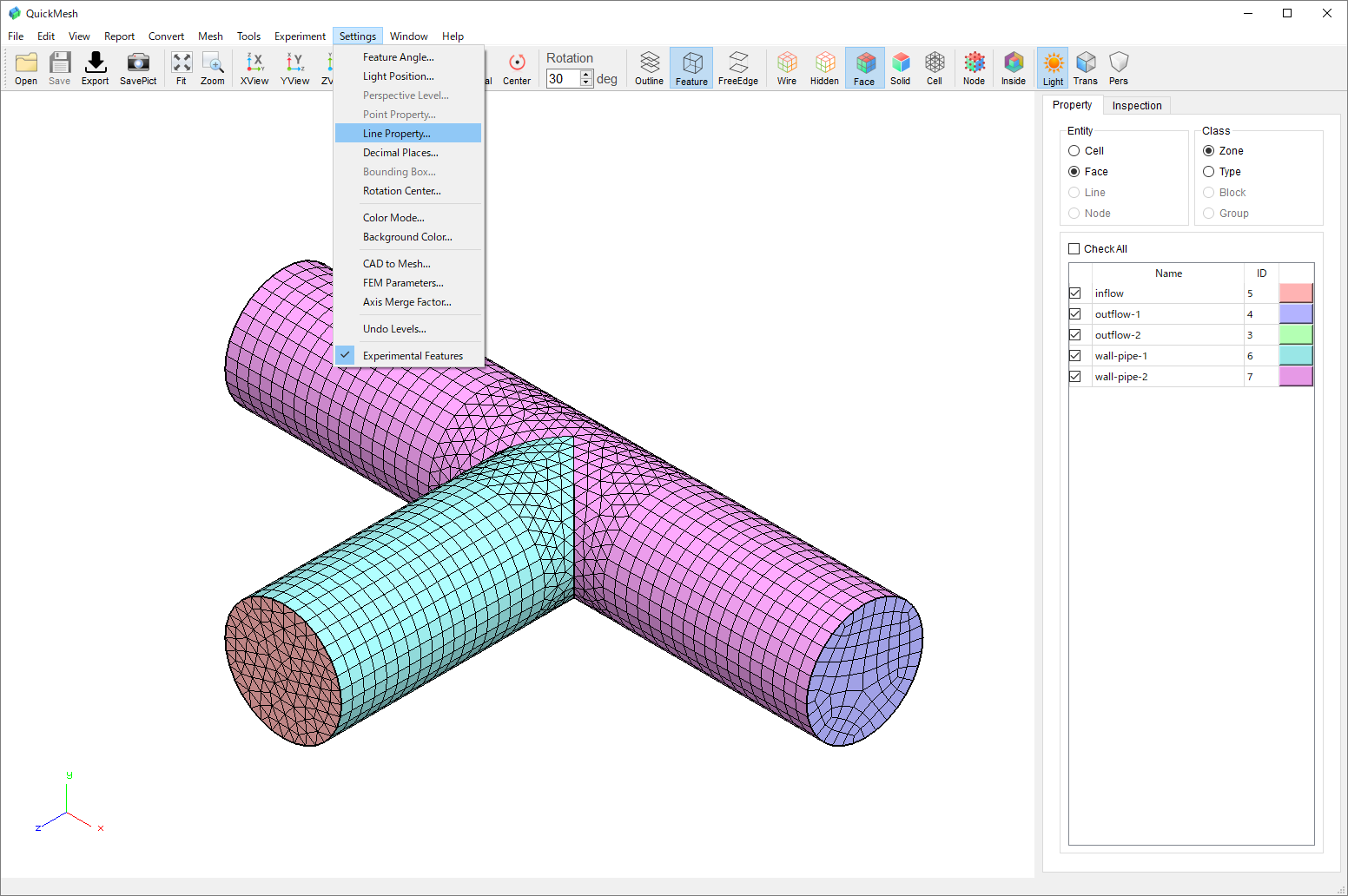

メニューバーのSettings → Line Propertyから設定ウィンドウを開きます。

Feature LineのSizeスピンボックスで線の太さを、Colorボタンから色選択ダイアログを開いて線の描画色を設定します。

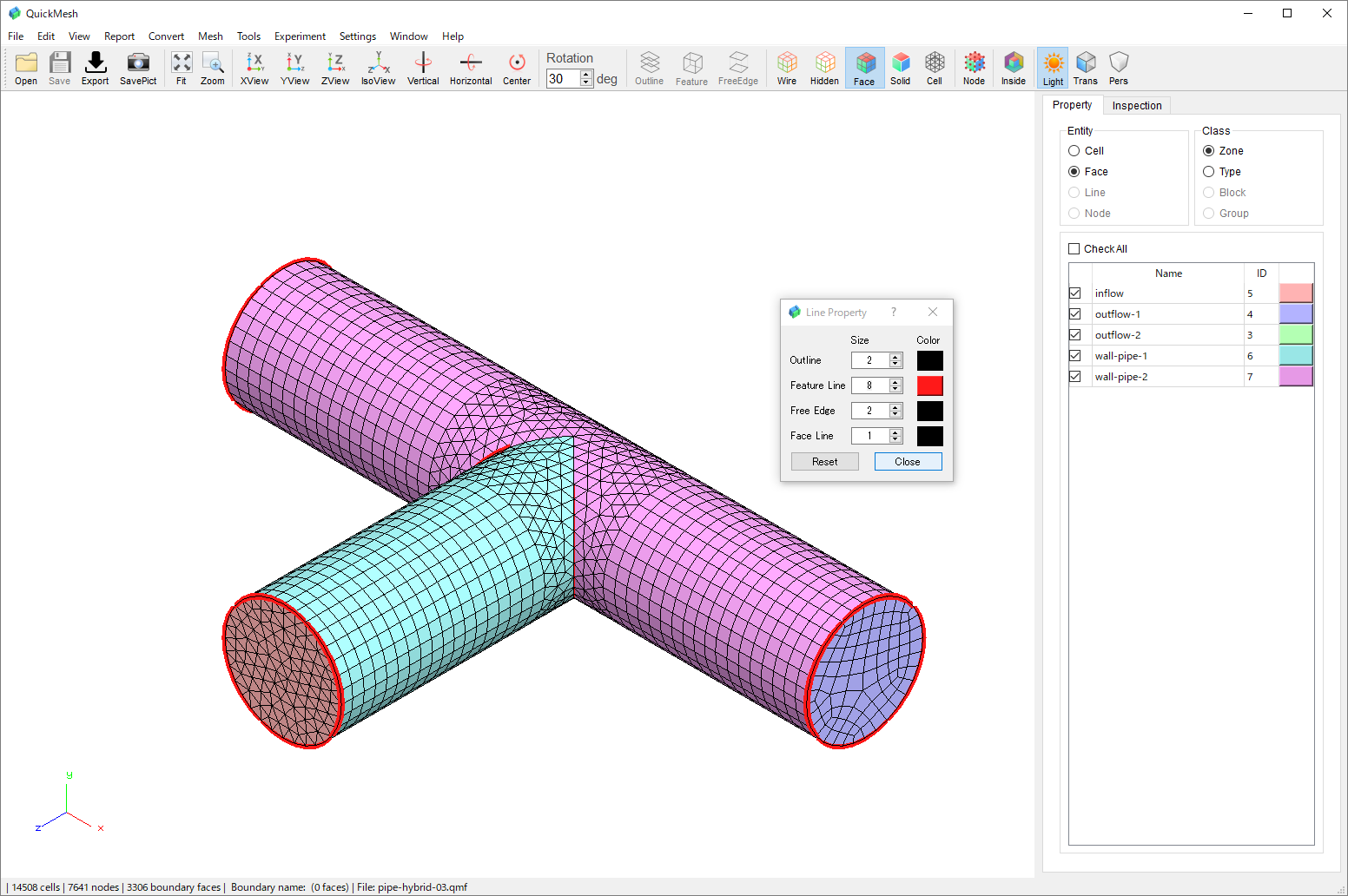

ここでは太さを8に、色を赤色に変更しました。

設定値を変更するごとにモデル側の描画設定が更新され、より特徴線が目立つようになりました。

Closeボタンをクリックして設定ウィンドウを閉じます。

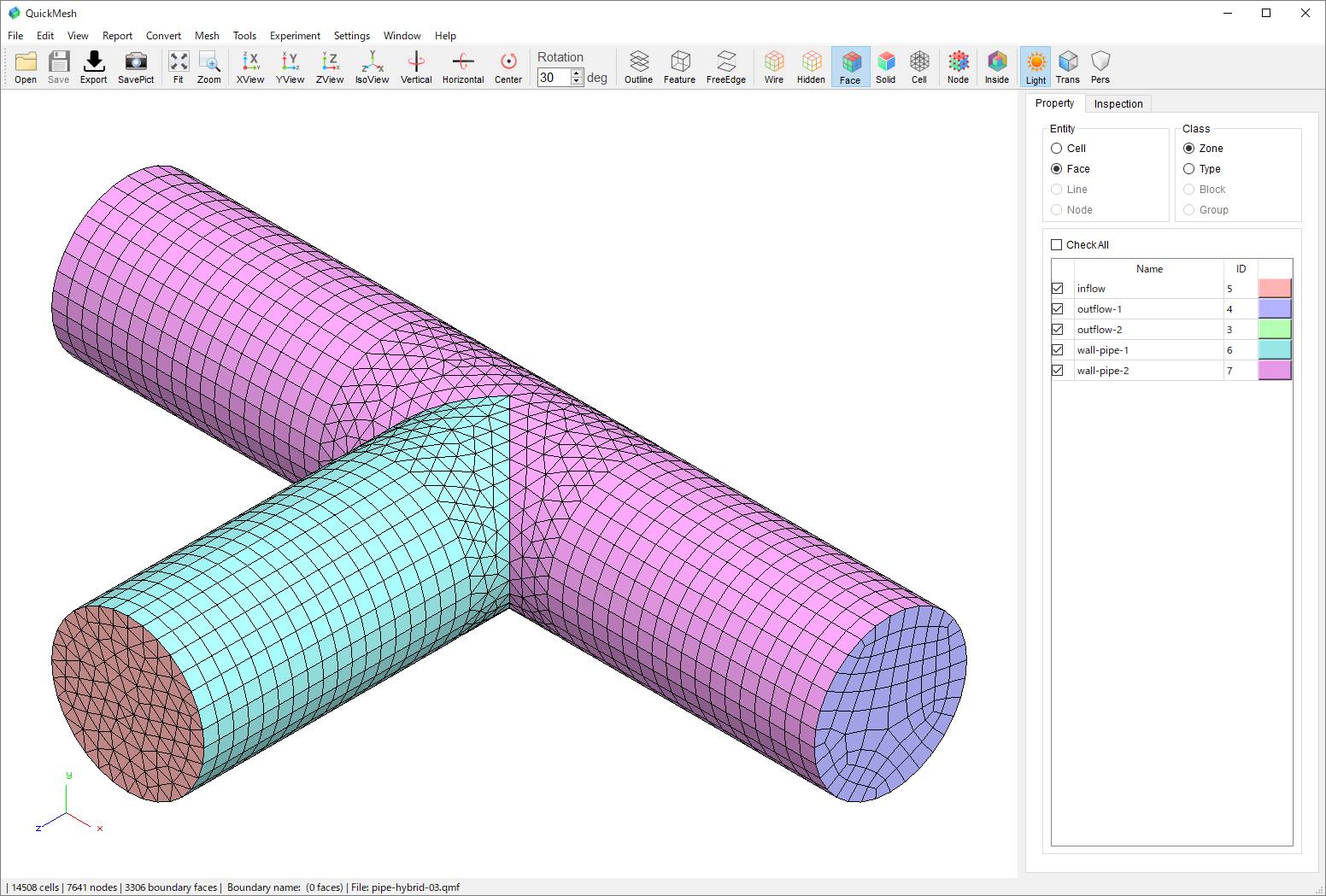

これから薄橙色の境界面ゾーンinflowからの距離で色分けをします。

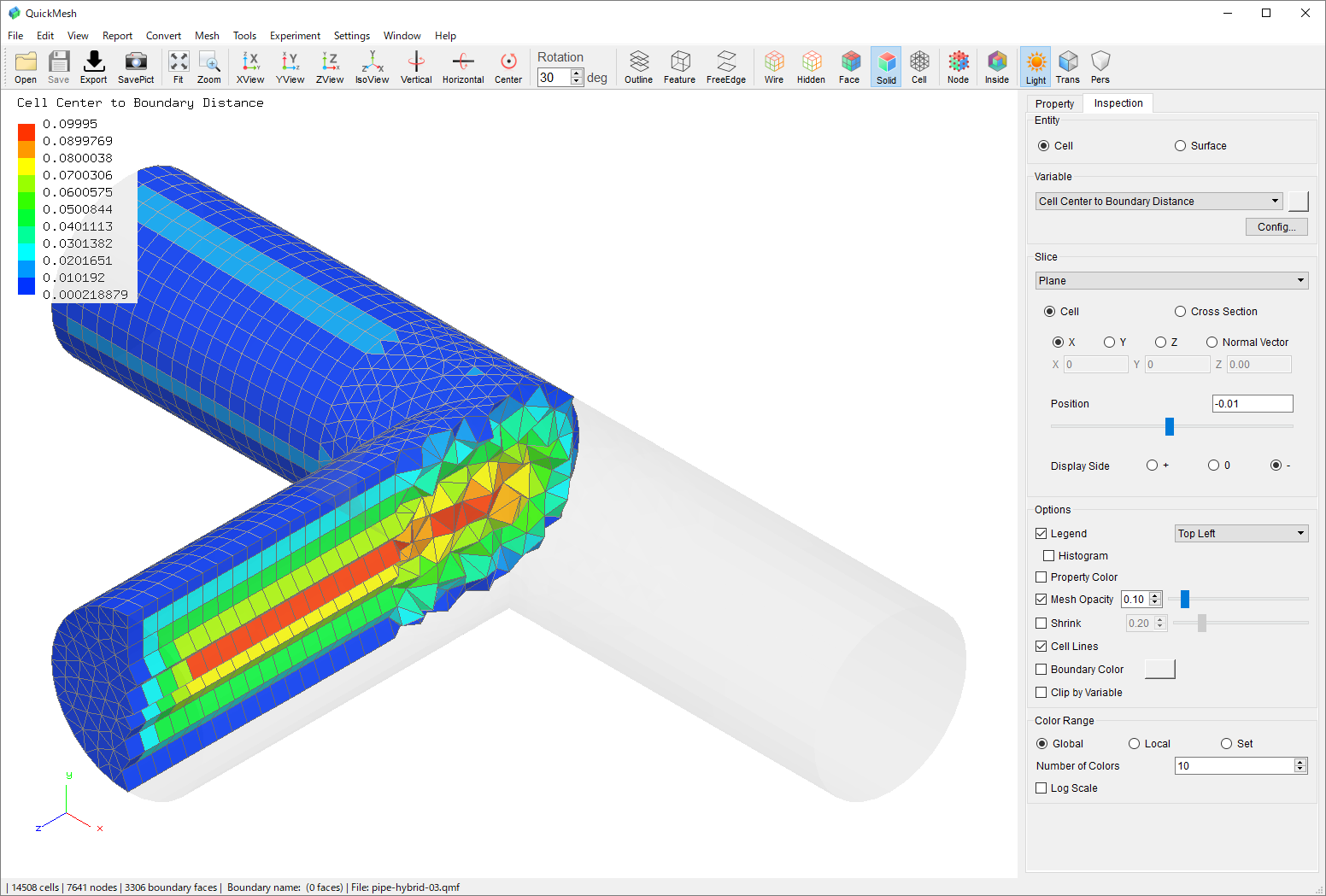

メインタブをInspectionに切り替えてVariableのコンボボックスから"Cell Center to Boundary Distance"を選択します。

また結果の変化がわかりやすいようにここではSliceのPositionを-0.01に、Display Sideをマイナスにしてxが-0.01以下のセルを表示しています。

この状態ではまだ詳細設定はされていないため全ての境界面からの距離で色分けされており、パイプ中心が最も遠いセルとして色分けされています。

Variableコンボボックス右下のConfigボタンをクリックしてコンフィグウィンドウを開きます。

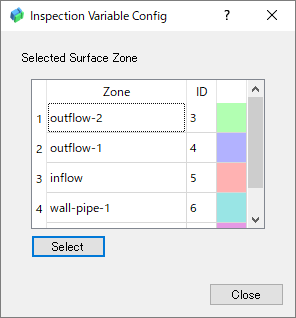

コンフィグウィンドウに現在の距離測定の基準面となっている境界面ゾーンが表示されています。

Selectボタンをクリックしてゾーン選択ダイアログを開きます。

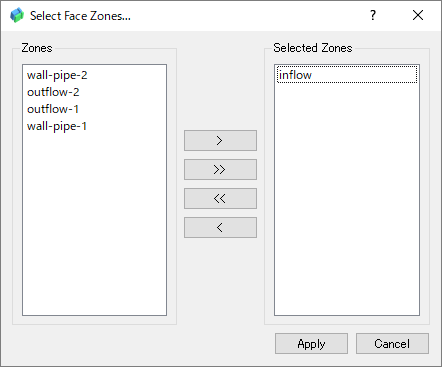

ここではinflowからの距離で評価するのでゾーン選択ダイアログを図のように設定します。

Applyボタンをクリックします。

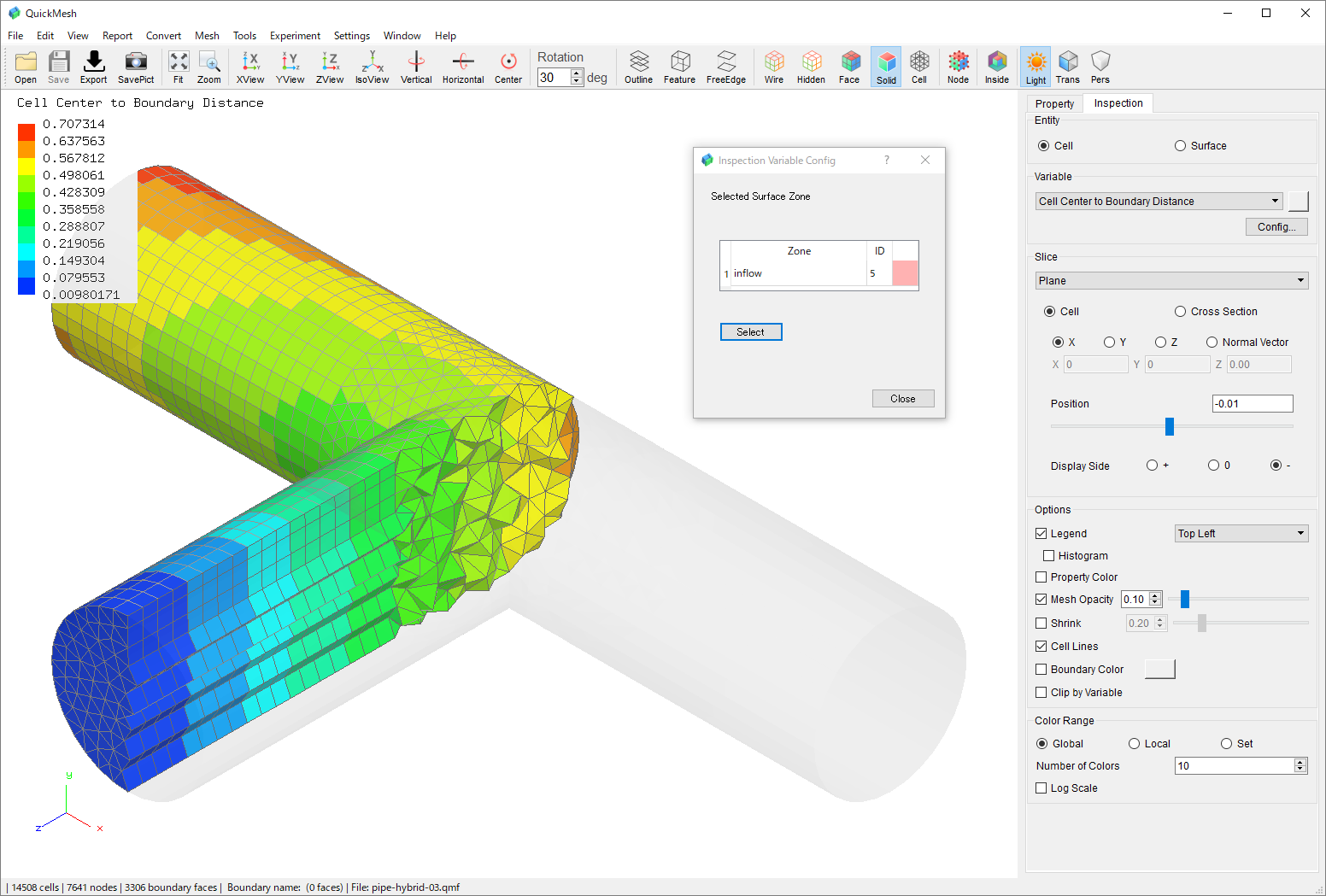

コンフィグウィンドウの選択済みゾーンリストと各セルの色分けが更新されました。

Closeボタンでコンフィグウィンドウを閉じます。

サンプルファイル"5blocks.qmf"は5つのブロックで構成されたマルチブロック構造格子です。

これを読み込み、ブロック境界のNodeを切り離さずブロック境界を境界面として扱わない"Merge"を選択します。

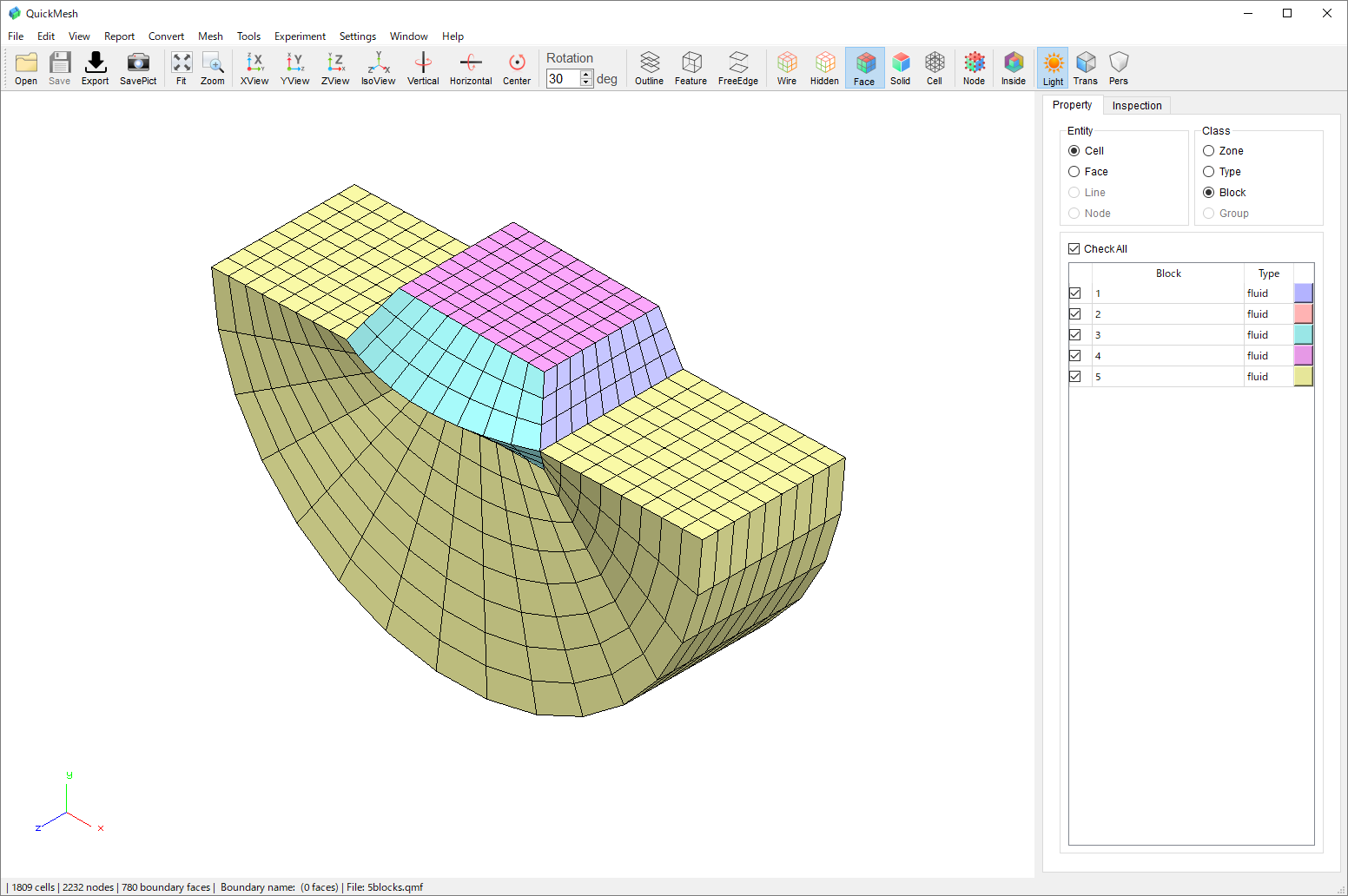

サンプルファイルが読み込まれて表示されました。

PropertyタブでEntityをCell、ClassをBlockにしてブロックごとに色分けしています。

メインタブをInspectionに切り替えて、比較しやすいようにSliceをNoneに切り替えます。

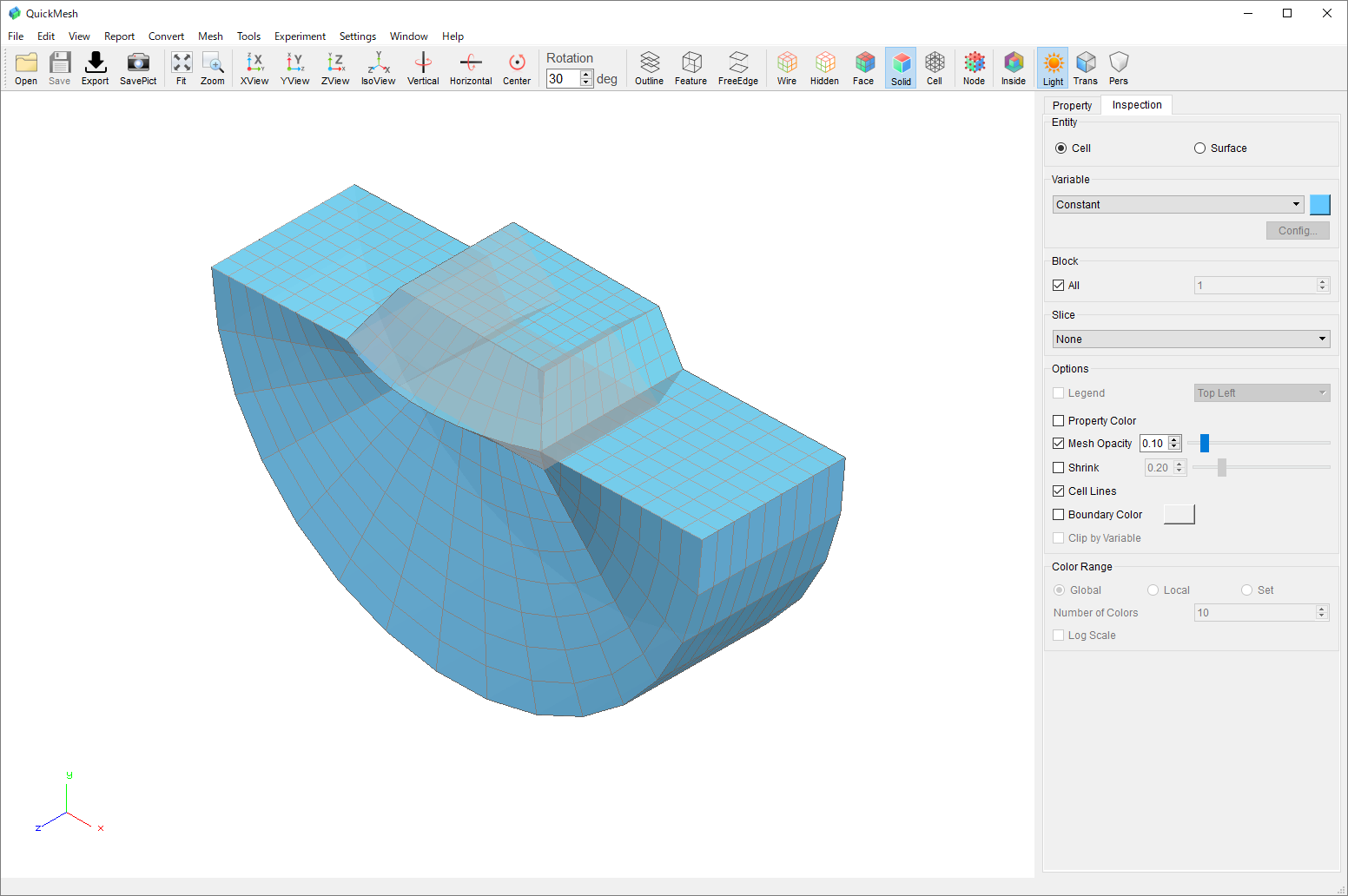

OptionsのShrinkをONにします。

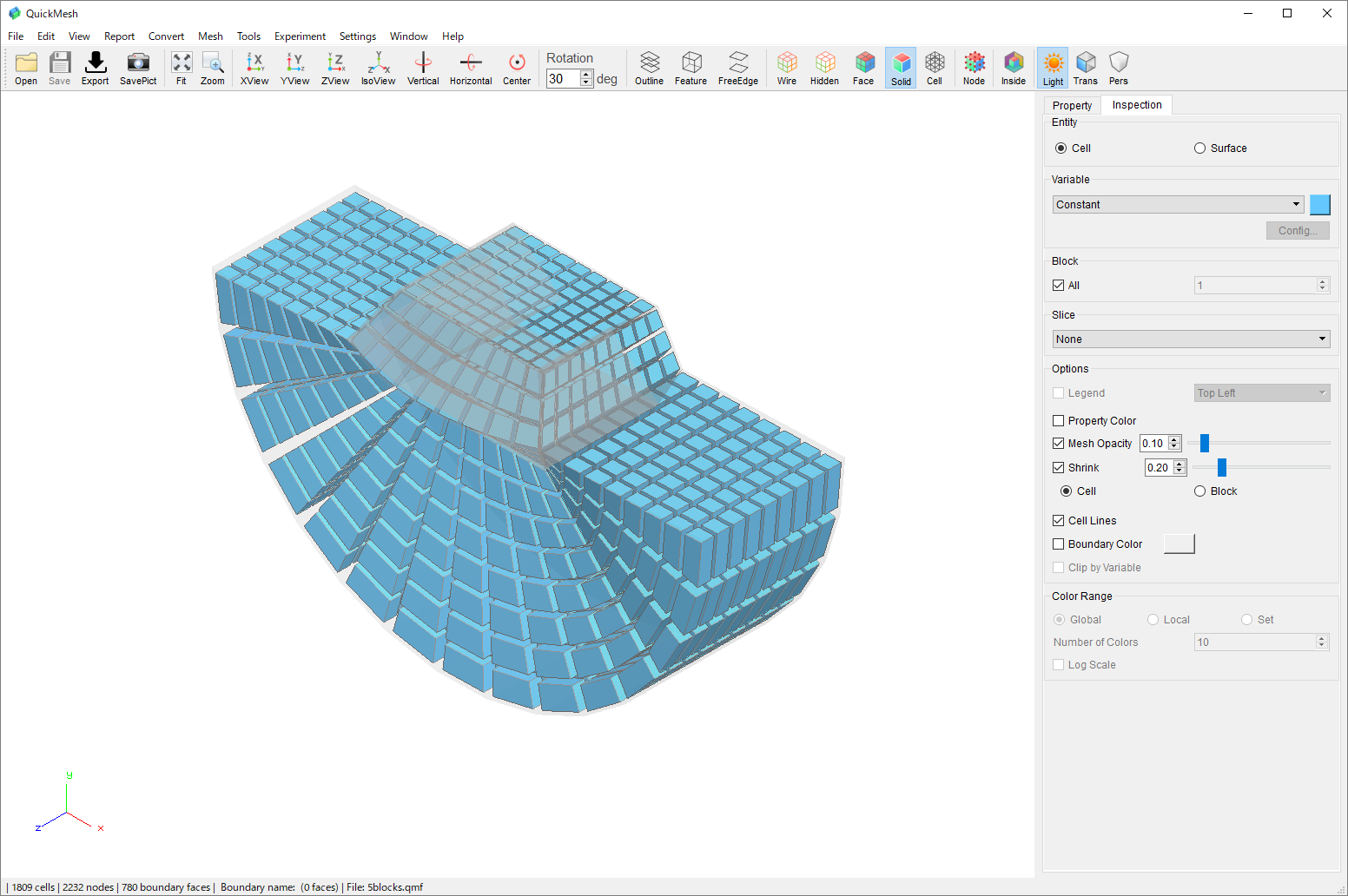

マルチブロック構造格子を表示している場合、下にCellとBlockのラジオボタンが表示され、現状で既存バージョンと同じセル単位での縮小表示が行われていることを示しています。

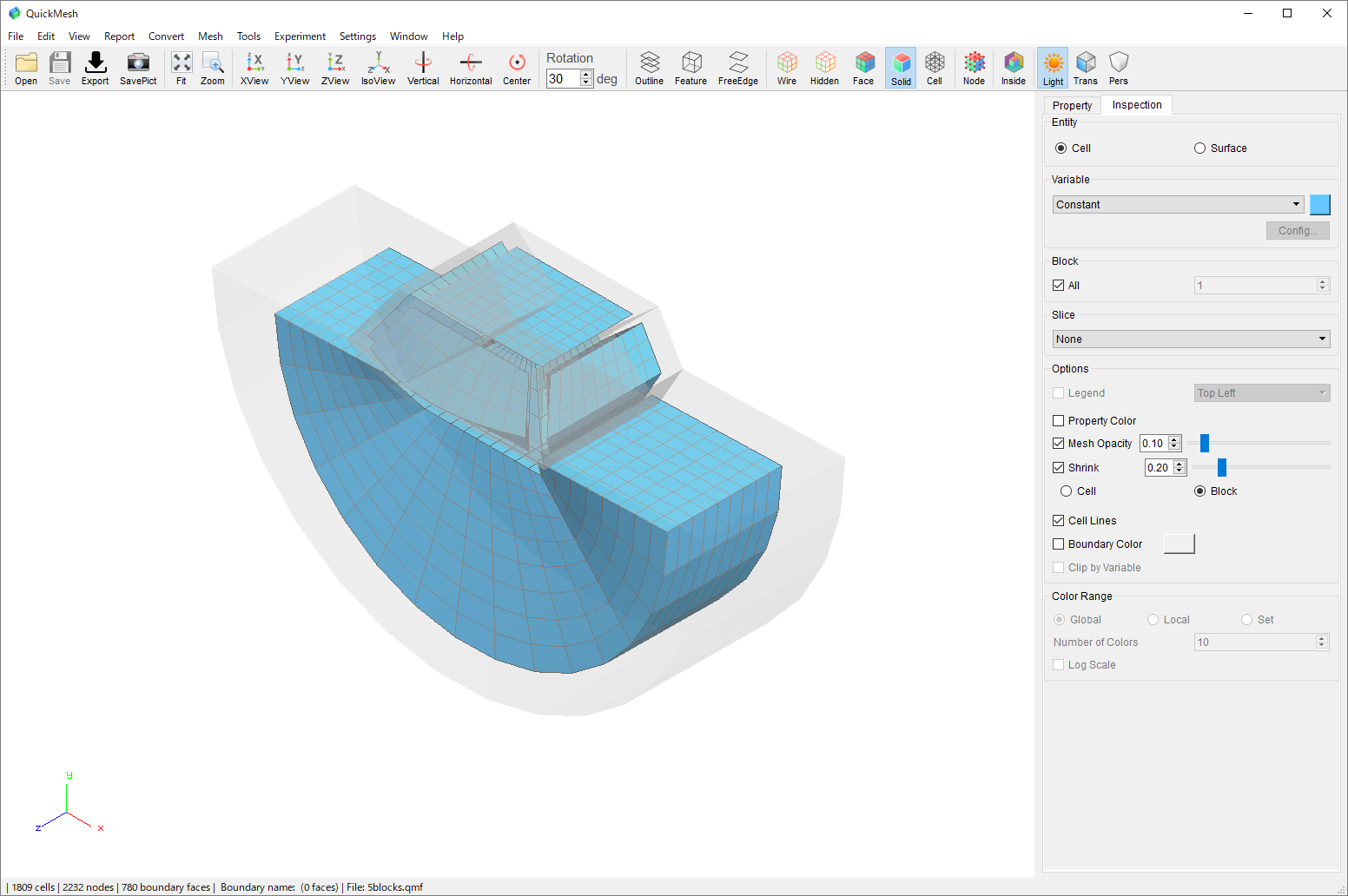

ラジオボタンをBlockに切り替えるとブロック単位での縮小表示に切り替わり、Propertyタブで確認したときと同じセルの塊ごとに縮小されています。
